Номер по Госреестру СИ: 61745-15
61745-15 Преобразователи давления измерительные
(EDS 601)
Назначение средства измерений:
Преобразователи давления измерительные EDS 601 (далее - преобразователи)
предназначены для непрерывных измерений и преобразований значений избыточного давления гидравлической рабочей жидкости в аналоговый выходной сигнал постоянного тока или напряжения.
Внешний вид.
Преобразователи давления измерительные
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 01.10.2025
Номер записи -
ID в реестре СИ - 375170
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "HYDAC Electronic GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В данном разделе посетители ресурса могут оставить и поделиться документами с другими пользователями.
Есть небольшие ограничения: документы должны быть метрологической тематки приветствуется, если это будут - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия после загрузки, удалить и редактировать документы сможет только администратор ОЕИ Аналитика.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1153 от 2015.10.01 Об утверждении типов средств измерений
№2048 от 2021.09.20 О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия
Наличие аналогов СИ: Преобразователи давления измерительные (EDS 601)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
61745-15 Преобразователи давления измерительные (EDS 601) Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
75925-19 Преобразователи давления измерительные (DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU) ООО "БД Сенсорс РУС" (РОССИЯ г.Москва) |
Все средства измерений ООО "БД Сенсорс РУС"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
55080-13 |
Преобразователи давления измерительные, HDA 4744-A-250-000 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55084-13 |
Преобразователи давления измерительные, EDS 3400 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56427-14 |
Манометр показывающий, HN60-01-A100/400/G 1/2B Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
60146-15 |
Преобразователи давления измерительные, HDA 4744-A-250-000 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
60149-15 |
Преобразователь давления измерительный, EDS 3400 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61708-15 24.09.2025 |
Датчики давления, HDA 38XX, HDA 41XX, HDA 44XX, HDA 47XX, HDA 48XX, HDA 7446, HDA 8400, HDA 8700 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61745-15 01.10.2025 |
Преобразователи давления измерительные, EDS 601 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61747-15 01.10.2025 |
Преобразователи давления измерительные, EDS 31XX, EDS 33XX, EDS 34XX Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61748-15 01.10.2025 |
Преобразователи давления измерительные, EDS 17XX Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61868-15 02.10.2025 |
Датчики давления, HDA 43XX, HDA 9300 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61933-15 19.10.2025 |
Преобразователи давления измерительные, EDS 3XX Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
62234-15 16.11.2021 |
Регистраторы данных портативные, HMG 3010 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
63038-16 03.02.2021 |
Преобразователи расхода турбинные , EVS 3100/3110 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
63039-16 03.02.2021 |
Датчики уровня электронные, ENS 3000 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
64801-16 26.08.2026 |
Измерители-сигнализаторы температуры, ETS Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67738-17 |
Преобразователи давления измерительные, HDA 4744-A-250-000 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
67739-17 |
Манометр показывающий, HN60-01-A100/400/G 1/2B Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
67740-17 |
Преобразователь давления измерительный, HDA 4745-A-250-000 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
67741-17 |
Преобразователи давления измерительные, EDS 3446-1-0250-000 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
Отчет создан с целью отслеживания индикатора риска нарушения обязательных требований аккредитованными лицами (Приказа Минэкономразвития РФ от 28 мая 2021 г. N 300 "Об утверждении перечня индикаторов риска нарушения обязательных требований по федеральному государственному контролю (надзору) за деятельностью аккредитованных лиц".)
"п.4 Двукратное и более превышение средних для аккредитованного лица с аналогичной областью аккредитации, численным составом работников, участвующих в выполнении работ по измерениям в области аккредитации, и его технической оснащенности показателей количества выданных свидетельств о поверке средств измерений за период времени."
Организации разбиты по группам, упорядоченным по количеству средств поверки (эталонов вида: mieta, uve, npe), использованных организацией за последних 365 дней. Приведена информация по среднему количеству поверок за год среди участников группы и количество организаций, вошедших в выбранную группу.
В основу индикатора положена зависимость количества поверок, выполненных аккредитованной организацией за год к кол-ву, использованных эталонов за отчетный период (ввиду отсутствия в открытых источниках данных о количестве поверителей в организации, параметр - кол-во эталонов, был выбран как альтернативный, имеющий прямую корреляцию с кол-вом персонала в организации).
Порядок работы с отчетом:
1. По таблице ищем интересную организацию, например, в качестве образца выберем Пензенский ЦСМ - 1174 средства поверки и 61 095 поверок за последние 365 дней.
2. По круговой диаграмме ищем соответствующую 1174 шт. группу (сектор) с диапазоном эталонов.
3. Получаем сектор от 801 - 7066 эталонов, в который попало 74 аналогичных по масштабу Пензенскому ЦСМ организаций.
4. Наводим мышку и смотрим среднее количество поверок по этим 74 организациям - 352 254 поверки.
5. Сравниваем 352 254 поверки с 61 095 поверками Пензенского ЦСМ и делаем вывод, что превышения в 2 и более раза нет.
Кто поверяет Преобразователи давления измерительные (DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Преобразователи давления измерительные (DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
2394 | 2086 |
|
ФБУ Томский ЦСМ Томская область |
1778 | 2086 |
Программное обеспечение
Преобразователи имеют встроенное программное обеспечение (ПО), предназначенное для обработки измерительной информации и формирования параметров выходных сигналов.
Встроенное ПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память преобразователей в производственном цикле на заводе изготовителе и в процессе эксплуатации изменению не подлежит.
Метрологические характеристики преобразователей, указанные в таблице 2, нормированы с учетом встроенного ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
EDS 601 |
|
Номер версии (идентификационный номер ПО) |
не ниже V01 R03 |
|
Цифровой идентификатор ПО |
не отображается |
|
Другие идентификационные данные (если имеются) |
- |
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Знак утверждения типа
Знак утверждения типананосится на корпус преобразователя и на титульный лист технической документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 6 паспорта на преобразователи давления измерительные EDS 601.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным EDS 601
-
1. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП»;
-
2. ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»;
-
3. МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки»;
-
4. Техническая документация «HYDAC ELECTRONIC GMBH», Германия.
Поверка
Поверкаосуществляется по документу МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
-
- манометр грузопоршневой МП-600, ВПИ 60 МПа, класс точности 0,05;
-
- мера электрического сопротивления P3030, 100 Ом, класс точности 0,01;
-
- вольтметр цифровой G-1202, ВПИ 2,5 В, класс точности 0,01.
Изготовитель
«HYDAC ELECTRONIC GMBH», Германия
HauptstraBe 27, D-66128 Saarbrucken
Тел./факс +49 (0)6897 509-01/ +49 (0)6897 509-1726
E-Mail: electronic@hydac.com, Internet: www.hydac.com
Заявитель
Общество с ограниченной ответственностью «ХЮДАК Интернешнл»
(ООО «ХЮДАК Интернешнл»)
Адрес: 123007, г. Москва, ул. 4-я Магистральная, д. 5, стр. 1, офис 31
Тел. / факс: +7 (495) 980-80-01 / +7 (495) 980-70-20
E-Mail: info@hydac.com.ru, адрес в Интернет: www.hydac.com.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: (495) 437-55-77, факс: (495) 437-56-66
E-mail: office@vniims.ru, адрес в Интернет: www.vniims.ru
Под воздействием измеряемого давления происходит изменение электрического сопротивления тензорезистивного чувствительного элемента, которое усиливается и преобразуется в унифицированный выходной сигнал постоянного тока или напряжения.
Преобразователь EDS 601 представляет собой портативный преобразователь давления, оснащенный 4-значным цифровым дисплеем и кнопками для настройки диапазона измерений, параметров отображения, аналогового выходного сигнала, точек переключения и др.
Фотография общего вида преобразователя представлена на рисунке 1.

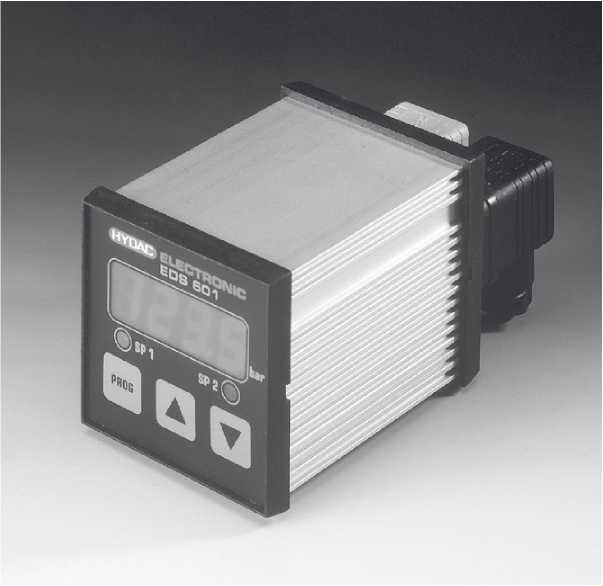

Рисунок 1 - Преобразователь давления измерительный EDS 601
