Номер по Госреестру СИ: 61377-15
61377-15 Весы технические
(WLC, WPT)
Назначение средства измерений:
Весы технические WLC, WPT (далее - весы) предназначены для статических измерений массы.
Внешний вид.
Весы технические
Рисунок № 1
Внешний вид.
Весы технические
Рисунок № 2
Внешний вид.
Весы технические
Рисунок № 3
Внешний вид.
Весы технические
Рисунок № 4
Внешний вид.
Весы технические
Рисунок № 5
Внешний вид.
Весы технические
Рисунок № 6
Внешний вид.
Весы технические
Рисунок № 7
Внешний вид.
Весы технические
Рисунок № 8
Внешний вид.
Весы технические
Рисунок № 9
Программное обеспечение
В весах используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации.
Таблица 2- Идентификационные данные ПО
Идентификационные данные (признаки) |
Значения | |
WLC 0,6/A1, WLC 6/A2 WLC 6/F1, WLC 60/C WPT 6 F1, WPT 15 F1 WPT 30 F1, WPT 60 C WPT 150 C, WPT 300 C |
WPT 3H, WPT 6H WPT 15H, WPT 30H WPT 60H, WPT 150H WPT 300H | |
Идентификационное наименование программного обеспечения |
tcnL |
tcLH |
Номер версии (идентификационный номер) программного обеспечения* |
8.4* |
8.4* |
Цифровой идентификатор программного обеспечения (Алгоритм вычисления цифрового идентификатора ПО) |
0x7BC6 (CRC-16) |
0x18DF (CRC-16) |
Примечание: * Номер версии программного обеспечения должен быть не ниже номера,
указанного в таблице 2.
Идентификация программы осуществляется путем просмотра номера версии программного обеспечения во время прохождения теста после включения
весов, а также путем просмотра в меню раздела «Информация о системе» на дисплее весов.
Подготовленные к применению весы для защиты от несанкционированного доступа пломбируются контрольной этикеткой.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист Руководства по эксплуатации и фотохимическим способом на фирменную пластину, закрепляемую на корпусе весов.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Весы технические WLC, WPT. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам техническим WLC, WPT
1. ГОСТ OIML R76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.
2. ГОСТ 8.021-2005 ГСИ. Государственная поверочная схема для средств измерений массы.
-
3. Техническая документация изготовителя.
Поверка
Поверкаосуществляется в соответствие с документом ГОСТ OIML R 76-1-2011 ДА «Методика поверки весов» и разделу "Сведения о поверке" документа «Весы технические WLC, WPT. Руководство по эксплуатации».
Основные средства поверки: эталонные гири 3-го, 4-го разряда в соответствии с
ГОСТ 8.021-2005.
Изготовитель
Фирма «RADWAG WAGI ELEKTRONICZE Witold Lewandowski», Польша
Адрес: ul. Bracka, 28 26-600 Radom, Poland
Заявитель
ООО «РАДВАГ СПб», г. Санкт-Петербург
ИНН 7816356646
Адрес: Россия, 192007, Санкт-Петербург, а/я 154
ул. Тамбовская, д. 8-Б, пом. 22. Тел. +7-812-715-60-80.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: Санкт-Петербург, 190005, Московский пр., 19
тел: +7 812 251-7601, + 7 812 327-5835, факс: +7 812 713-0114
e-mail: info@vniim.ru, http://www.vniim.ru
Принцип действия весов основан на преобразовании действующей на весы силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сопротивления тензорезисторов, преобразуемого в аналоговый электрический сигнал. Электрический сигнал, пропорциональный массе взвешиваемого объекта, поступает на вход вторичного преобразователя для обработки и индикации результатов измерений.
Весы состоят из весоизмерительного устройства и индикатора, соединенных между собой с помощью кабеля. Весоизмерительное устройство включает в себя грузоприемную платформу, грузопередающее устройство, весоизмерительный датчик. Индикатор обеспечивает электрическое питание датчика, аналого-цифровое преобразование его сигнала, обработку и индикацию результатов измерений.
Тип весов представлен двумя семействами: семейство 1- весы технические WLC высокого класса точности; семейство 2 - весы технические WPT среднего класса точности.
Семейство 1 весов представлено тремя модификациями: WLC 0,6, WLC 6, WLC 60. Семейство 2 весов представлено семью модификациями: WPT 3, WPT 6, WPT 15, WPT 30, WPT 60, WPT 150, WPT 300. Модификации различаются максимальной и минимальной нагрузками, действительной ценой деления.
Весы оснащены устройствами, приведенными в таблице 1.
Таблица 1
Устройства |
Ссылка на пункт ГОСТ OIML R 76 1-2011 |
Устройство первоначальной установки нуля |
Т.2.7.2.4 |
Полуавтоматическое устройство установки нуля |
Т.2.7.2.2 |
Устройство слежения за нулем |
Т.2.7.3 |
Полуавтоматическое устройство выборки массы тары |
Т.2.7.4 |
Автоматическое (весы WLC 0.6 и WLC 6/А2), полуавтоматическое устройство юстировки чувствительности |
4.1.2.5 |
Устройство установки по уровню весов |
Т.2.7.1 |
Вспомогательное показывающее устройство для весов технических WLC высокого класса точности |
3.4 |
Весы реализуют следующие функции:
-
- функция счета;
-
- функция дозирования;
-
- функция взвешивания в процентном соотношении;
-
- функция статистики;
-
- отображение - дата\время;
-
- подсветка дисплея;
-
- спящий режим.
Весы снабжены защищенными интерфейсами (в соответствии с T.2.3.6 ГОСТ OIML R 76-1-2011) RS232.
В весах предусмотрена защита от несанкционированного изменения установленных регулировок (регулировки чувствительности (юстировки)) следующими средствами:
1) Весы снабжены программным несбрасываемым счетчиком событий, показания которого увеличиваются на единицу при каждой юстировке или изменения установленных регулировок. Просмотр показаний счетчиков событий осуществляется в меню весов в группе P6 CAL, подгруппе P6.3 Coun .
3) Пломбируемая кнопка для входа в режим юстировки.
Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются контрольной этикеткой изготовителя или пломбой поверителя. В весах WLC и в весах WPT с индикатором в корпусе из ударопрочного пластика контрольная этикетка изготовителя или пломба поверителя закрывает доступ к кнопке для входа в режим юстировки. В весах WPT с индикатором в корпусе из нержавеющей стали контрольная этикетка изготовителя или пломба поверителя наносится на корпус индикатора.
В случае вскрытия - контрольная этикетка деформируется путем разделения контрольного рисунка; на месте удаления остаётся не смываемый след от этикетки. Для опломбирования пластины с маркировкой используется контрольная этикетка, разрушаемая при снятии. Схема пломбирования от несанкционированного доступа приведена на рисунках 1,2 и 3.
д.
Место нанесения контрольной этикетки изготовителя или пломбы поверителя на задней стенке весов
WLC.
Рисунок 1 - Схема пломбирования от несанкционированного доступа весов технических
Место нанесения контрольной этикетки изготовителя
1;
Рисунок 2 - Схема пломбирования от несанкционированногодоступа весов технических WPT с индикатором в корпусе из ударопрочного пластика.

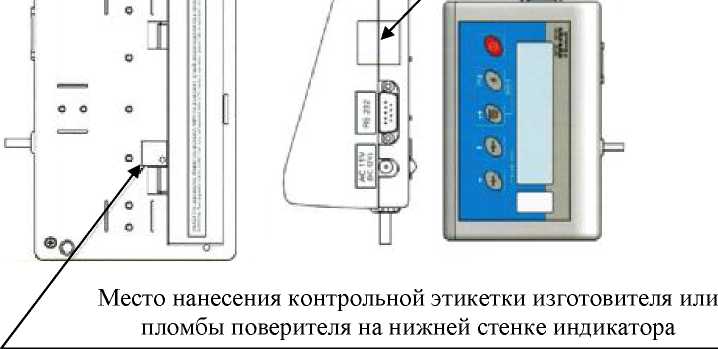

Место нанесения контрольной этикетки изготовителя или пломбы поверителя на боковой стенке индикатора
Рисунок 3 - Схема пломбирования от несанкционированного доступа весов технических WPT с индикатором в корпусе из нержавеющей стали.
Рисунок 4 - Общий вид весов.
Контрольная этикетка изготовителя

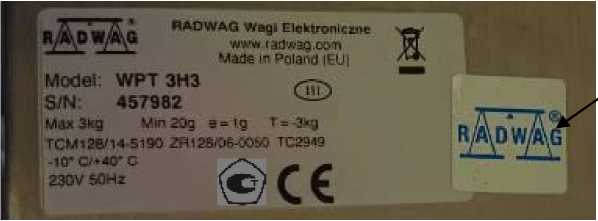

Рисунок 5 -Маркировка весов
Маркировка весов производится на фирменной пластине (Рис. 5). Маркировка цифрового индикатора:
-
- торговая марка изготовителя;
-
- класс точности;
-
- обозначение типа весов;
-
- максимальная нагрузка (Max);
-
- минимальная нагрузка (Min);
-
- поверочное деление (e);
-
- действительная цена деления (d);
-
- диапазон устройства выборки массы тары (Т);
-
- знак утверждения типа;
-
- серийный номер весов;
- параметры электропитания;
- предельные значения температуры ;
- знак соответствия требованиям основных директив ЕС.
Расшифровка маркировки весов:
W** 15 H
/* /
1 2 3 4 5 6
1 |
2 |
3 |
4 |
5 |
6 |
Обозначение весов |
Max |
Материал изготовления |
Размер весовой площадки, мм |
Тип при-соединения дисплея | |
WLC WPT |
0,6 кг 3 кг 6 кг 15 кг 30 кг 60 кг 150 кг 300 кг |
A - корпус весов изготовлен из ударопрочного пластика, весовая площадка из нержавеющей стали AISI316 |
A1 - 128х128 A2 - 195x195 F1 - 300x300 C2 - 400x500 C3 - 500x700 |
нет - на стойке R - к корпусу весов K - на гибком кабеле (1 м) |
/С/2 - в весах для юстировки используется внутренняя калибровочная гиря. Доступна для весов WLC 0.6; WLC 6/A2 |
/F; /С - весы изготовлены из черного металла окрашенного порошковой краской, весовая площадка из нержавеющей стали AISI 316 | |||||
H - весы полностью изготовлены из нержавеющей стали AISI 316, соответствуют IP 67 |
|
/EX - Взрывозащищённ ые, предназначены для эксплуатации во взрывоопасной зоне I, II. С оответствуют классу IIB и температурному классу T1, T2, T3 и T4 | |||
HR - весы полностью изготовлены из нержавеющей стали AISI 316, соответствуют IP 68 | |||||
HB - весы полностью изготовлены из кислотостойкой нержавеющей стали 0H18N9, соответствуют IP 68 |
, включая показатели точности:
-
1. Максимальная нагрузка (Max) и минимальная нагрузка (Min), действительная цена деления (d), поверочное деление (e), число поверочных делений (n), пределы допускаемой погрешности весов (mpe) при поверке приведены в таблицах 3 и 4.
-
2. Предел допускаемого размаха..................................................................|mpe|
3 Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.
-
4. Диапазон устройства выборки массы тары, кг.......................................от 0 до Max
-
5. Диапазон устройства первоначальной установки нуля не превышает...........20 % Мах
-
6. Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за
нулем не превышает........................................................................................4 % Мах
-
7. Условия эксплуатации:
-предельные значения температуры (Tmin, Tmax) для весов семейства WLC, 0С..+15, + 30
- предельные значения температуры (Tmin, Tmax) для весов семейства WLT, ОС....-10, + 40
- относительная влажность воздуха (без конденсации), %...........................от 30 до 80
-
8. Потребляемая мощность, В^А , не более........................................................15
-
9. Параметры электропитания:
1) электропитание от сети переменного тока (через адаптер):
-
- напряжением, В.........................................................................230 ± 23
-
- частотой, Гц.................................................................................50 ± 1
2 ) электропитание от аккумуляторной батареи напряжением, В
-
10. Значения массы и размеров весов для различных модификаций приведены в таблице 5.
Таблица 3 - Семейство 1- весы технические WLC высокого класса точности.
Обозначение |
Max, кг |
Min, г |
d, г |
е, г |
n |
Интервалы взвешивания |
Пределы допускаемо й погрешност и при поверке, г |
WLC 0,6/A1 |
0,6 |
0,5 |
0,01 |
0,1 |
6000 |
От 0,1 г до 500 г вкл. |
± 0,05 |
Св. 500 г до 600 г вкл. |
± 0,1 | ||||||
WLC 6/A2 WLC 6/F1 |
6 |
5 |
0,1 |
1 |
6000 |
От 5 г до 5 кг вкл. Св. 5 кг до 6 кг вкл. |
и- нО Сл |
WLC 60/C |
60 |
50 |
1 |
10 |
6000 |
От 50 г до 50 кг вкл. Св. 50 кг до 60 кг вкл. |
± 5,0 ± 10 |
Таблица 4 Семейство 2 - весы технические WPT среднего класса точности.
Обозначение |
Max, кг |
Min, г |
d, г |
е, г |
n |
Интервалы взвешивания |
Пределы допускаемой погрешности при поверке, г |
WPT 3H |
3 |
20 |
1 |
1 |
3000 |
От 0,02 кг до 0,5 кг вкл. Св. 0,5 кг до 2 кг вкл. Св. 2 кг до 3 кг вкл. |
± 0,5 ± 1,0 ± 1,5 |
WPT 6 F1 WPT 6H |
6 |
40 |
2 |
2 |
3000 |
От 40 г до 1 кг вкл. Св. 1 кг до 4 кг вкл. Св. 4 кг до 6 кг вкл. |
± 1 ± 2 ± 3 |
WPT 15 F1 WPT 15H |
15 |
100 |
5 |
5 |
3000 |
От 0,1 кг до 2,5 кг вкл. Св. 2,5 кг до 10 кг вкл. Св. 10 кг до 15 кг вкл. |
± 2,5 ± 5,0 ± 7,5 |
WPT 30 F1 WPT 30H |
30 |
200 |
10 |
10 |
3000 |
От 0,2 кг до 5 кг вкл. Св. 5 кг до 20 кг вкл. Св. 20 кг до 30 кг вкл. |
± 5 ± 10 ± 15 |
WPT 60 С WPT 60H |
60 |
400 |
20 |
20 |
3000 |
От 0,4 кг до 10 кг вкл. Св. 10 кг до 40 кг вкл. Св. 40 кг до 60 кг вкл. |
± 10 ± 20 ± 30 |
WPT 150 C WPT 150H |
150 |
1000 |
50 |
50 |
3000 |
От 1 кг до 25 кг вкл. Св. 25 кг до 100 кг вкл. Св. 100 кг до 150 кг вкл. |
± 25 ± 50 ± 75 |
WPT 300 С WPT 300H |
300 |
2000 |
100 |
100 |
3000 |
От 2 кг до 50 кг вкл. Св. 50 кг до 200 кг вкл. Св. 200 кг до 300 кг вкл. |
± 50 ± 100 ± 150 |
Таблица 5
Обозначение |
Габаритные размеры платформы весов, мм (диаметр или длина, ширина) |
Габаритные размеры весов (длина, ширина, высота), мм |
Масса весов, Нетто/брутто, кг |
WLC 0,6/A1 WLC 6/A2 WLC 6/F1 WLC 60/C WPT 6 F1 WPT 15 F1 WPT 30 F1 WPT 60 C WPT 150 C WPT 300 C |
A1 - 333 x 206 x 97 |
2,8/4,3 | |
A2 - 333 x 206 x 97 |
2,8/4,8 | ||
F1 - 451 x 300 x 419 |
5,2/6 | ||
A1 - 128x128 |
F1/K - 300 x 300 x 70 |
5,2/6 | |
A2 - 195x195 |
F1/R - 427 x 300 x 70 |
5,2/6 | |
F1 - 300x300 |
C2 - 509 x 502 x 751 |
12,5/15 | |
C2 - 400x500 |
C2/K - 402 x 502 x 103 |
12,5/15 | |
C3 - 500x700 |
C2/R - 544 x 502 x 103 |
12,5/15 | |
C3 - 817 x 501 x 754 |
20,5/26,8 | ||
C3/K - 701 x 501 x 130 |
20,5/26,8 | ||
C3/R - 843 x 501 x 130 |
20,5/26,8 | ||
H1 - 372 x 170 x 450 |
7/8,3 | ||
H2 - 485 x 246 x 535 |
9/10,3 | ||
WPT 3H |
|
H2/K - 306 x 246 x 103 |
9/10,3 |
WPT 6H |
H3 - 613 x 411 x 617 |
15,5/17,3 | |
WPT 15H |
H3/K - 411 x 411 x 98 |
15,5/17,3 | |
WPT 30H |
H4 - 718 x 500 x 790 |
23,5/25,8 | |
WPT 60H |
H4/K - 500 x 500 x 155 |
23,5/25,8 | |
WPT 150H |
H5 - 818 x 600 x 790 |
29,5/31,8 | |
WPT 300H |
H5/K - 600 x 600 x 155 |
29,5/31,8 | |
H6 - 1050 x 800 x 1100 |
42,5/45,8 | ||
H6/K - 800 x 800 x 155 |
42,5/45,8 |
