Номер по Госреестру СИ: 77361-20
77361-20 Весы неавтоматического действия
(HRP)
Назначение средства измерений:
Весы неавтоматического действия HRP (далее - весы) предназначены для статических измерений массы различных веществ и материалов.
Внешний вид.
Весы неавтоматического действия
Рисунок № 1
Внешний вид.
Весы неавтоматического действия
Рисунок № 2
Внешний вид.
Весы неавтоматического действия
Рисунок № 3
Внешний вид.
Весы неавтоматического действия
Рисунок № 4
Внешний вид.
Весы неавтоматического действия
Рисунок № 5
Внешний вид.
Весы неавтоматического действия
Рисунок № 6
Внешний вид.
Весы неавтоматического действия
Рисунок № 7
Внешний вид.
Весы неавтоматического действия
Рисунок № 8
Внешний вид.
Весы неавтоматического действия
Рисунок № 9
Внешний вид.
Весы неавтоматического действия
Рисунок № 10
Программное обеспечение
Весы оснащены встроенным программным обеспечением (далее - ПО). Программное обеспечение весов заложено в микроконтроллере взвешивающего модуля и модуля терминала в процессе производства и защищено от доступа и изменения. Изменение ПО невозможно без применения специализированного оборудования производителя. Версии ПО высвечиваются при обращении к одноименному подпункту меню весов.
Программное обеспечение имеет взвешивающий модуль (основные функции - передача и обработка сигнала с весоизмерительного устройства, и последующий пересчет его в единицы массы, хранение данных юстировки) и модуль терминала (метрологически значимые функции -вывод данных на дисплей и передача на периферийные устройства). Метрологически незначимая часть ПО терминала содержит информацию о количестве прикладных программ в режиме работы, не связанном со взвешиванием, о порядковом номере и др.
Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.
аблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение для ПО | |||
взвешивающего модуля |
модуля терминала | |||
PUE HY10 |
PUE 7.1 |
PUE 5 | ||
Идентификационное наименование ПО |
Radwag |
Radwag |
Radwag | |
Номер версии ПО (идентификационный номер) |
не ниже 3.18 |
не ниже 1.2.2 или не ниже 171001 |
не ниже 1.005 | |
Цифровой идентификатор |
- |
- |
- |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия HRPПриказ Росстандарта от 29.12.2018 года № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
ГОСТ OIML R 76-1-2011 Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
Техническая документация RADWAG WAGI ELEKTRONICZNE Witold Lewandowski, Польша
Поверка
Поверкаосуществляется по Приложению ДА ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки:
Рабочие эталоны единицы массы 2-го разряда по приказу Росстандарта от 29.12.2018 года № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на переднюю панель модуля терминала в соответствии с рисунками 2а-2е.
Изготовитель
Фирма «RADWAG WAGI ELEKTRONICZNE Witold Lewandowski», Польша Адрес: ul. Bracka 28, 26-600, Radom, PolandТелефон: +48 (48) 386-60-00, факс: +48 (48) 386-60-10
E-mail: radom@radwag.pl
Web-сайт: https://www.radwag.com
Заявитель
ООО «Технолаб Урал»
ИНН: 6685082228
Адрес: 620026, Свердловская обл., г. Екатеринбург, ул. Куйбышева, д. 44Д, офис 37 Телефон / факс: +7 (343) 224-04-40
E-mail: thnl@thnl.ru
Web-сайт: www.thnl.eu
Испытательный центр
Федеральное государственное унитарное предприятие «Уральский научно
исследовательский институт метрологии» (ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Телефон: +7 (343) 350-26-18, факс: +7 (343) 350-20-39
Е-mail: uniim@uniim.ru
Принцип действия весов основан на измерении массы методом преобразования измеряемой величины (массы) в другую измеряемую величину (выходной сигнал) с учетом влияния силы тяжести и выталкивающей силы воздуха, действующих на взвешиваемый объект.
Конструктивно весы состоят из взвешивающего модуля и модуля терминала.
Результат взвешивания выводится на модуль терминала, оснащенный жидкокристаллическим сенсорным дисплеем. Весы имеют верхнее расположение грузоприемной платформы.
Весы оснащены следующими дополнительными устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):
-
- устройством установки по уровню (Т.2.7.1);
-
- устройствами установки нуля (Т.2.7.2):
полуавтоматическим устройством установки нуля (Т.2.7.2.2); автоматическим устройством установки нуля (Т.2.7.2.3); устройством первоначальной установки нуля (Т.2.7.2.4);
-
- устройством слежения за нулем (может быть отключено) (Т.2.7.3);
-
- устройствами тарирования (Т.2.7.4):
устройством уравновешивания тары (Т.2.7.4.1); устройством взвешивания тары (Т.2.7.4.2); устройством предварительного задания массы тары (Т.2.7.5).
Дополнительно весы оснащены следующими функциями:
-
- несбрасываемым счётчиком проведённых юстировок (4.1.2.4);
-
- устройством полуавтоматической юстировки (при выборе соответствующего подпункта меню) (4.1.2.5).
Весы оснащаются интерфейсом RS232C для передачи данных и автоматического протоколирования на внешние устройства, в том числе промышленные контроллеры. Опционально весы могут оснащаться следующими интерфейсами: RS485/422, Profibus DP, PS/2, Ethernet TCP/IP.
Взвешивающие модули выпускаются в разных модификациях, отличающихся метрологическими и техническими характеристиками (16, 32, 62, 120, 150, 300, 600, 1100, 2000).
Модули терминала выпускаются в трёх модификациях PUE HY10, PUE 7.1, PUE 5, отличающихся: материалом корпуса терминала, вариантом его исполнения и способом монтажа, диагональю и типом цветного сенсорного дисплея.
Режимы работы (прикладные программы), не связанные со взвешиванием (4.20):
-
- подсчет числа объектов, имеющих примерно одну и ту же массу;
-
- суммирование;
-
- контрольное взвешивание;
-
- сортировка;
-
- усреднение;
-
- вычисление процентных соотношений и др.
Обозначение модели весов складывается из позиций: X1.X2.X3.HPR.X4, где:
Х1 - модификация модуля терминала PUE HY10, PUE 7.1, PUE 5;
Х2 - модификация взвешивающего модуля 16, 32, 62, 120, 150, 300, 600, 1100, 2000;
Х3 (может отсутствовать) - увеличенная грузоприёмная платформа (1000х800 мм) для весов со взвешивающим модулем 300: 1;
Х4 (может отсутствовать) - обозначение материала, из которого сделан взвешивающий модуль: H - весы полностью сделаны из нержавеющей стали.
Например, весы PUE 7.1.300.1.HRP.H, расшифровка: модуль терминала PUE 7.1, взвешивающий модуль - 300, увеличенная весоприёмная платформа 1000x800 мм,
взвешивающий модуль выполнен из нержавеющей стали.

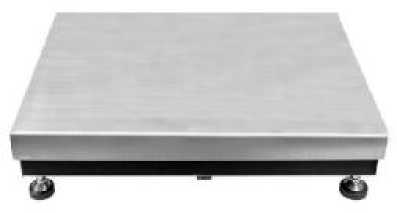

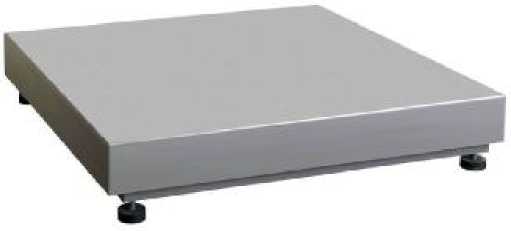

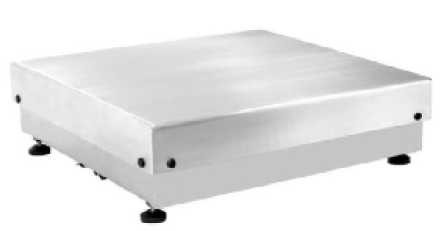

Общий вид весов представлен на рисунках 1 а - 1 д, 2а - 2е.
Рисунок 1 б - Модификация взвешивающего модуля: 62, 120
Рисунок 1 а - Модификация взвешивающего модуля: 16, 32

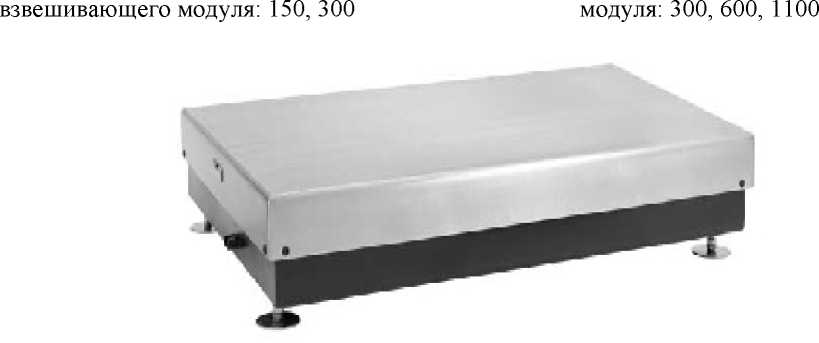

Рисунок 1 в - Модификация
Рисунок 1 г - Модификация взвешивающего
Рисунок 1 д - Модификация взвешивающего модуля: 2000

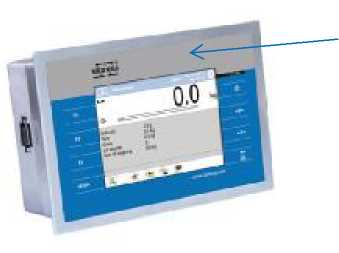

Рисунок 2б - Модуль терминала PUE 7.1 для монтажа на панель

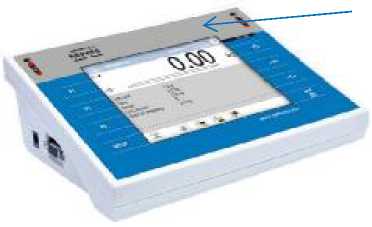

Рисунок 2а - Модуль терминала PUE 7.1 в настольном исполнении

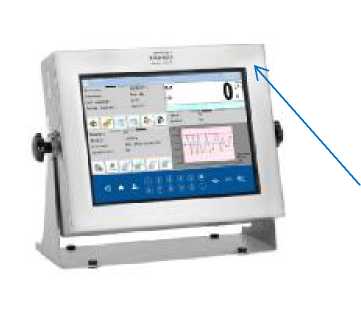

Рисунок 2в - Модуль терминала PUE HY10 в настольном исполнении
Рисунок 2г - Модуль терминала PUE HY10 для монтажа на панель

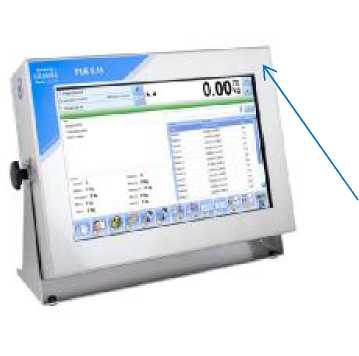

Рисунок 2д - Модуль терминала PUE 5 в настольном исполнении

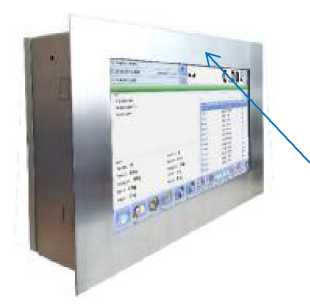

Рисунок 2е - Модуль терминала PUE 5 для монтажа на панель
Места нанесения поверительного клейма (знака поверки в виде наклейки) обозначены стрелками.
Идентификационные маркировки и защитные пломбы
Маркировка весов реализована с использованием маркировочной таблички и защитных пломб, расположенных на весах.
Схема нанесения идентификационных маркировок и защитных пломб на весы показана
на рисунках 3а-3г.

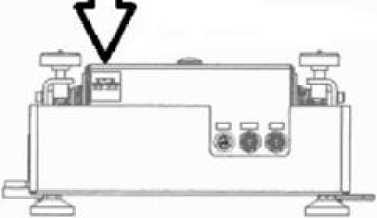

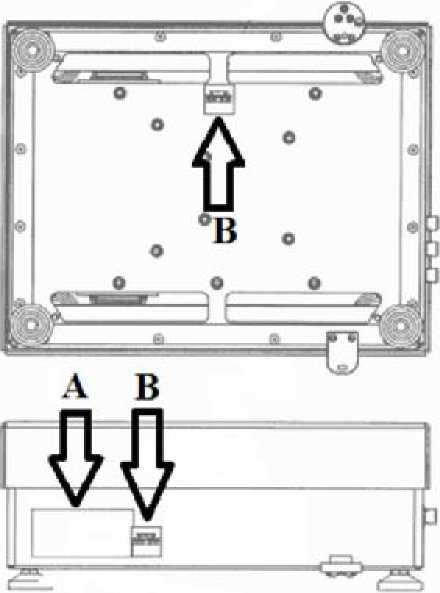

Рисунок 3а - Модификация взвешивающего модуля: 16, 32

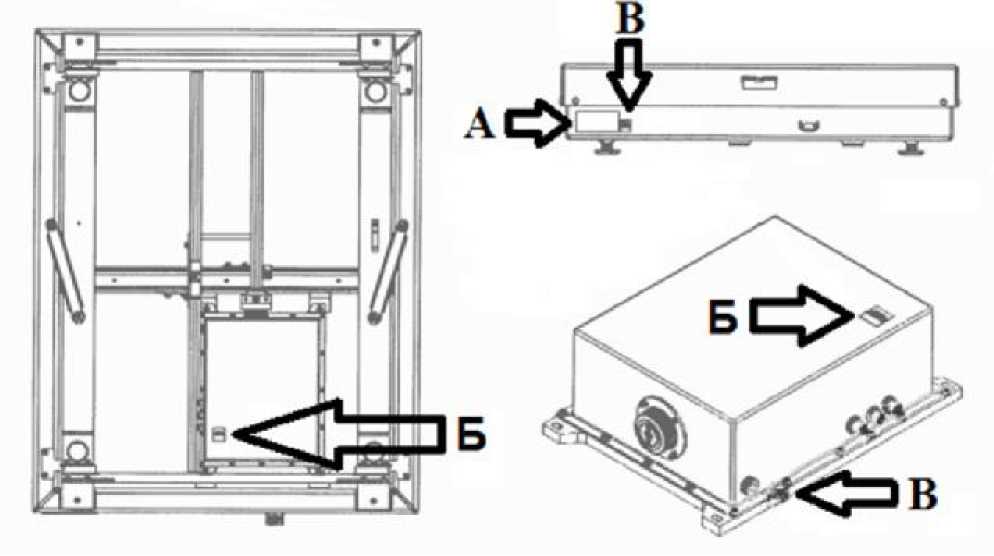

Рисунок 3б - Модификация взвешивающего модуля: 62, 120, 150, 300, 600, 1100, 2000

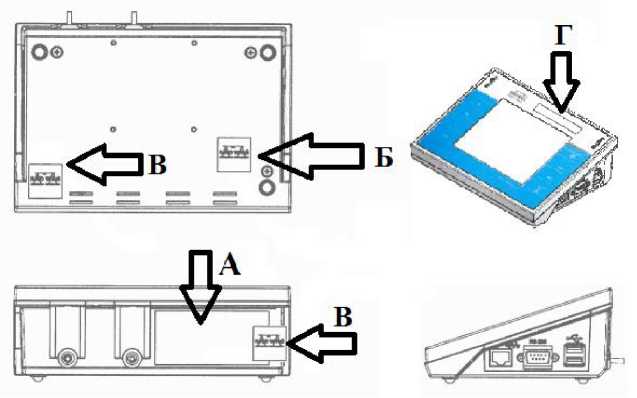

Рисунок 3в - Модификация модуля терминала: PUE 7.1

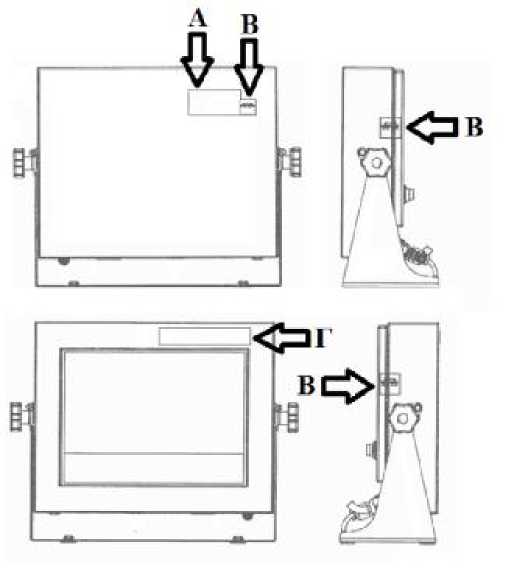

Рисунок 3г - Модификация модуля терминала: PUE HY10 и PUE 5
На рисунках 3а-3г показаны следующие идентификационные маркировки и защитные пломбы:
А - маркировочная табличка со следующей информацией:
-
- торговая марка и адрес производителя;
-
- наименование модели;
-
- заводской номер;
-
- класс точности;
-
- метрологические характеристики: Min, Max, e, d;
-
- параметры источника питания: напряжение, частота;
-
- температура эксплуатации.
Пример маркировочной таблички приведен на рисунке 4:

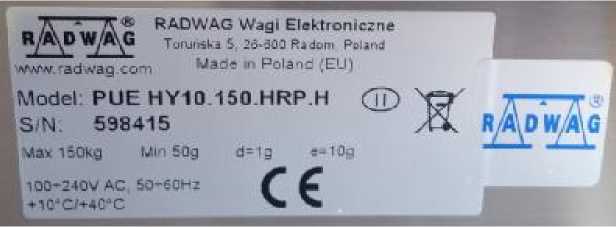

Рисунок 4 - Маркировочная табличка
Б - защитная пломба кнопки доступа к сервисному режиму в виде наклейки, разрушающейся при снятии и оставляющей след;
В - защитная пломба в виде наклейки, разрушающейся при снятии и оставляющей след; Г - место нанесения поверительного клейма (знака поверки в виде наклейки).
Таблица 2 - Метрологические характеристики весов
Наименование характеристики |
Значение для модификации взвешивающего модуля | ||||||||
16 |
32 |
62 |
120 |
150 |
300 |
600 |
1100 |
2000 | |
Класс точности по ГОСТ OIML R 76-1-2011 |
II | ||||||||
Максимальная нагрузка Max, кг |
16 |
32 |
62 |
120 |
150 |
300 |
600 |
1100 |
2000 |
Поверочный интервал е, г |
1 |
1 |
10 |
10 |
10 |
10 |
100 |
100 |
100 |
Действительная цена деления d, г |
0,1 |
0,1 |
1 |
1 |
1 |
1 |
10 |
10 |
10 |
Число поверочных делений, n |
16000 |
32000 |
6200 |
12000 |
15000 |
30000 |
6000 |
11000 |
20000 |
Пределы допускаемой погрешности при первичной поверке (в эксплуатации) в интервалах нагрузки согласно 3.5.1 ГОСТ OIML R 76-1-2011 до 5000 е включ. св. 5000 е до 20000 е включ. св. 20000 е до Мах включ. |
± 0,5 e (± 1 e) ± 1,0 e (± 2 e) ± 1,5 е (± 3 е) | ||||||||
Диапазон уравновешивания тары |
100 % Мах | ||||||||
Диапазон предварительного задания значения массы тары, кг |
4 |
4 |
30 |
10 |
30 |
60 |
60 |
100 |
200 |
Минимальная нагрузка Min, г |
5 |
5 |
50 |
50 |
50 |
50 |
500 |
500 |
500 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значения |
Условия эксплуатации: температура, °С (согласно 3.9.2.1 ГОСТ OIML R 76-1-2011) |
от +10 до +40 |
Параметры источника питания: напряжение переменного тока, В |
от 100 до 240 |
Частота переменного тока, Гц |
50 / 60 |
Таблица 4 - Габаритные размеры взвешивающего модуля
Модификация взвешивающего модуля |
Ширина, мм |
Глубина, мм |
Высота, мм |
16,32 |
360 |
280 |
139±3 |
62,120 |
500 |
500 |
150±3 |
150, 300 |
800 |
600 |
175±3 |
300, 600, 1100 |
1000 |
800 |
175±3 |
2000 |
1250 |
1000 |
175±3 |
