Принцип действия весов основан на использовании электромагнитной силовой компенсации, при которой вес измеряемого груза уравновешивается силой взаимодействия электрического тока, протекающего по обмотке компенсационной катушки, с магнитным полем, создаваемым между полюсами постоянного магнита. Устойчивое равновесие механической системы весовой ячейки, жестко связанной с компенсационной катушкой, обеспечивается электронным регулятором. Если в нагрузке происходят изменения, то регулятор изменяет ток, протекающий через катушку, до тех пор, пока не восстановится прежнее среднее положение механической системы. Компенсационный ток, пропорциональный массе измеряемого груза, поступает в терминал для последующей обработки и индикации результатов измерений.

Конструктивно весы состоят из взвешивающего модуля и терминала, соединённых между собой кабелем. Взвешивающий модуль включает в себя грузоприемное устройство, грузопередающее устройство, систему электромагнитной компенсации. Терминал содержит контроллер для обработки цифровых данных и сенсорный дисплей для отображения результатов измерений и управления функциями взвешивающего модуля.

Весы серии XA выпускаются в восьми моделях: ХА 51.4Y.M, ХА 52.4Y, ХА 110.4Y, ХА 210.4Y, ХА 82/220.4Y, ХА 120/250.4^АВ, ХА 220.4Y, ХА 310.4Y, различающихся максимальной и минимальной нагрузками, действительной ценой деления и габаритными размерами.

Весы серии MYA являются микровесами с действительной ценой деления d=0,001 мг и выпускаются в девяти моделях: MYA 2.4Y, MYA 0.8/3.4Y, MYA 5.4Y, MYA 6.4Y, MYA 11.4Y, MYA 21.4Y, MYA 11/52.4Y, MYA 21/52.4Y, MYA 31.4Y, различающихся максимальной и минимальной нагрузками, действительной ценой деления и габаритными размерами.

Весы серии MUYA являются ультрамикровесами с действительной ценой деления d=0,001 мг и выпускаются в двух моделях: MUYA 2.4Y, MUYA 5.4Y, различающихся максимальной и минимальной нагрузками, действительной ценой деления и габаритными размерами чашки весов.

Весы серии UYA являются ультрамикровесами с действительной ценой деления d=0,0001 мг и выпускаются в двух моделях: UYA 2.4Y, UYA 6.4Y, различающихся максимальной и минимальной нагрузками.

Весы оснащены следующими устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):

• -  устройством первоначальной установки нуля (Т.2.7.2.4);

• -  полуавтоматическим устройством установки нуля (Т.2.7.2.2);

• -  устройством слежения за нулем (Т.2.7.3);

• -  устройством выборки массы тары (Т.2.7.4);

• -  автоматическим устройством юстировки чувствительности (4.1.2.5);

• -  устройством установки весов по уровню (Т.2.7.1);

• -  вспомогательным показывающим устройством (3.4);

• -  датчиком движения для бесконтактного управления весами и открытия витрины.

Весы реализуют следующие функции:

• - функция счета;

• - функция дозирования;

- функция взвешивания в процентном соотношении;

- функция определения плотности;

- функция взвешивания животных;

- рецептурное взвешивание;

- функция статистики;

- функция ввода формулы смеси;

- отображение - дата\время;

Электропитание весов осуществляется от сети переменного через блок питания (адаптер).

Весы снабжены защищенными интерфейсами: USB, RS 232, Ethernet, Inputs/Outputs (digital), Wireless Connection.

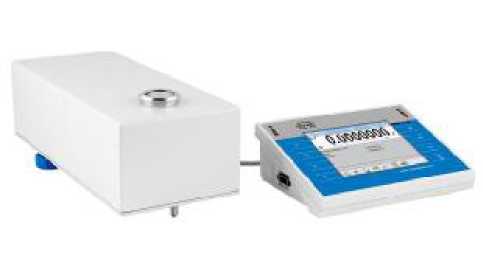

Рисунок 1 - Общий вид весов

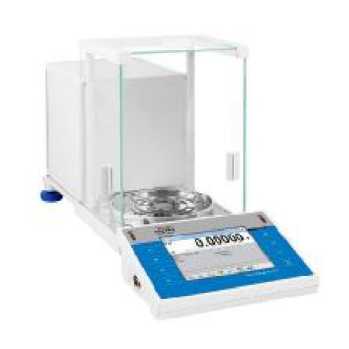

Общий вид весов аналитических серии XA

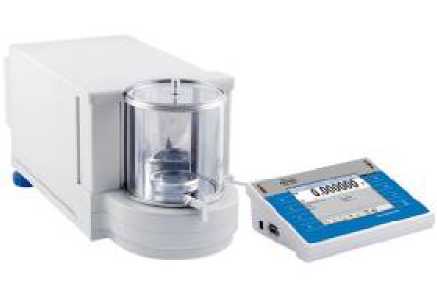

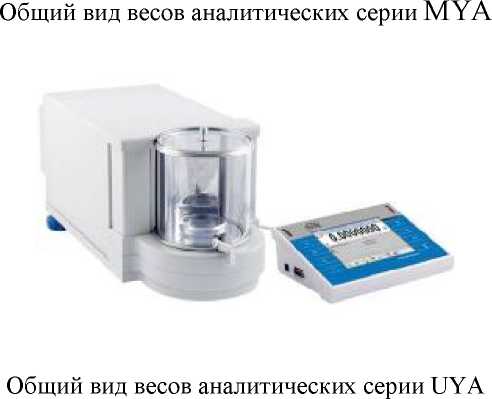

Общий вид весов аналитических серии

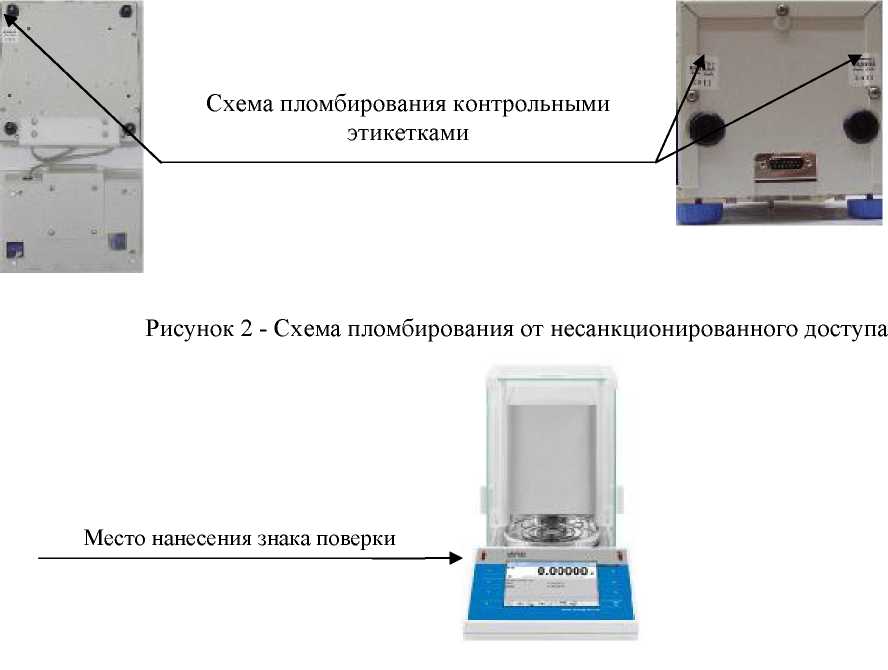

Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются поверх винтов стяжки корпуса контрольной этикеткой изготовителя. В случае вскрытия контрольная этикетка деформируется путем разделения контрольного рисунка, на месте удаления остаётся не смываемый след от этикетки. Схема пломбирования от несанкционированного доступа приведена на рисунке 2.

Рисунок 3 - Обозначение места нанесения знака поверки

AADWAQ *^1 Elttwantejne

□ >»М1 Р X <М IWrr’- ^р’э*ч Vo£N in Poland iEJ]

Modoi ХА ВЗГЭ2С_г4¥,А        СТ)

W £45932

М9ы аащоо мт1гч з - c,ow. i m; н--т₀

г см _жам* к*э        _______

с€Ш7:1звз

Рисунок 4 - Маркировка весов

Расшифровка обозначения весов:

* 120/250.4Y.AB *

1 2 3 4 5 6

• 1 - обозначение серии весов

• 2 - максимальная нагрузка (Max)

• 3 - 4Y - весы с цветным сенсорным дисплеем 5,7"

• 4 - A - весы с автоматическим открыванием и закрыванием дверцы защитного кожуха.

• 4 - М - весы ХА с действительной ценой деления d=0,005 мг

• 5 - B - весы с беспроводным дисплеем.

• 6 - P - весы со специальным оборудованием для калибровки дозаторов.

6 - F - весы со специальным оборудованием для взвешивания фильтров.

Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Метрологические характеристики

Таблица 5 - Метрологические характеристики

Таблица 6 - Метрологические характеристики

Таблица 7 - Основные технические характеристики

Таблица 8 - Основные технические характеристики
