Номер по Госреестру СИ: 72359-18
72359-18 Компараторы массы автоматические
(UMA, AK-4, AKM-2)
Назначение средства измерений:
Компараторы массы автоматические UMA, AK-4, AKM-2 предназначены для сличений эталонных и рабочих гирь, а также для измерений массы методом замещения.
Внешний вид.
Компараторы массы автоматические
Рисунок № 1
Внешний вид.
Компараторы массы автоматические
Рисунок № 2
Внешний вид.
Компараторы массы автоматические
Рисунок № 3
Внешний вид.
Компараторы массы автоматические
Рисунок № 4
Программное обеспечение
В компараторах используется встроенное программное обеспечение (ПО), ПО взвешивающего модуля выполняет функции по сбору и передаче измерительной информации; ПО модуля терминала - по обработке, представлению и хранению измерительной информации.
Идентификация программы осуществляется путем просмотра номера версии во время прохождения теста после включения компараторов и в меню раздела «Параметры» -"Информация о системе".
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077 - 2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |
Взвешивающий модуль |
Терминал | |
Идентификационные наименование ПО |
Radwag |
Radwag |
Номер версии (индификационный номер ПО)* |
1.0.0 |
NL 1.8K |
*Номер версии (индификационный номер) Г |
О не ниже указанного. |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к компараторам массы автоматическим UMA, AK-4, AKM-2
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы
Техническая документация RADWAG WAGI ELEKTRONICZNE Witold Lewandowski, Польша
Поверка
Поверкаосуществляется по документу МП 2301-0167-2018 «ГСИ. Компараторы массы автоматические UMA, AK-4, AKM-2. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 22.01.2018 г.
Основные средства поверки:
- гири эталонные 1-го разряда по ГОСТ 8.021-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на корпус взвешивающего модуля компаратора.
Изготовитель
RADWAG WAGI ELEKTRONICZNE Witold Lewandowski, Польша Адрес: ul. Bracka 28, 26-600, Radom, PolandТелефон: +48 (48) 386-60-00
Факс: +48 (48) 385-00-10
Web-сайт: www.radwag.com
E-mail: radom@radwag.pl
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14,
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия компараторов массы автоматических (далее - компараторы) основан на компенсации нагрузки, приложенной к грузоприемному устройству, магнитной силой Лоренца, действующей на катушку с током в магнитном поле постоянного магнита. Катушка механически связана через рычажную систему с грузоприемным устройством так, что проходящей по ней электрический ток уравновешивает приложенную нагрузку. Электрический ток, пропорциональный величине нагрузки, преобразуется в цифровой сигнал и обрабатывается контроллером, после чего результат измерения выводится на дисплей терминала.
Конструктивно компараторы состоят из взвешивающего модуля и терминала, соединённых между собой электрическим кабелем. Взвешивающий модуль включает в себя грузоприемное устройство, грузопередающее устройство, систему электромагнитной компенсации и ветрозащитную камеру. Терминал содержит контроллер для обработки цифровых данных и сенсорный дисплей для отображения результатов измерений и управления функциями взвешивающего модуля.
Компараторы UMA выпускаются в шести моделях: UMA 5, UMA 5D, UMA 100, UMA 100D, UMA 1000, UMA 1000D, различающихся максимальными допускаемыми нагрузками, значениями цены деления, пределами допускаемого значения СКО и габаритными размерами взвешивающих модулей и чашки грузоприемных устройств.
Компараторы AK-4 выпускаются в двенадцати моделях: AK-4/100, AK-4/100D, AK-4/1000, AK-4/1000D, AK-4/1001, AK-4/1001D, AK-4/2000, AK-4/2000D, AK-4/5000, AK-4/5000D, AK-4/10000, AK-4/10000D, различающихся максимальными допускаемыми нагрузками, значениями цены деления, пределами допускаемого значения СКО и габаритными размерами взвешивающих модулей и чашки грузоприемных устройств.
Компараторы AKM-2 выпускаются в шести моделях AKM-2/10, AKM-2/10D, AKM-2/20.1, AKM-2/20.1D, AKM-2/50, AKM-2/50D, различающихся максимальными допускаемыми нагрузками, значениями цены деления, пределами допускаемого значения СКО и габаритными размерами взвешивающих модулей и чашки грузоприемных устройств.
Обозначения моделей компараторов с возможностью сличения групп гирь содержит букву «D».
Электропитание компараторов осуществляется от сети переменного тока через блок питания (адаптер). Компараторы оснащены ветрозащитной витриной.
Компараторы снабжены следующими устройствами и функциями:
-
- устройство установки по уровню с индикатором уровня;
-
- устройство подачи гирь на 36 позиций;
-
- полуавтоматическое устройство установки нуля;
-
- полуавтоматическое устройство юстировки чувствительности внешней гирей;
-
- устройство предварительного задания массы тары;
-
- полуавтоматическое устройство выборки массы тары;
-
- функция отложенного старта;
-
- выбор единиц измерений;
-
- контроль и отображение состояния индикатора уровня;
-
- индикация стабильности показаний;
-
- индикация массы брутто и массы тары;
-
- статистическая обработка результатов измерений;
- регистрация, архивация результатов измерений.
Компараторы снабжены защищенными интерфейсами USB, RS 232, Ethernet, Inputs/Outputs (digital), Wireless Connection.
Общий вид компараторов представлен на рисунках 1, 2 и 3.
В звешива ющий

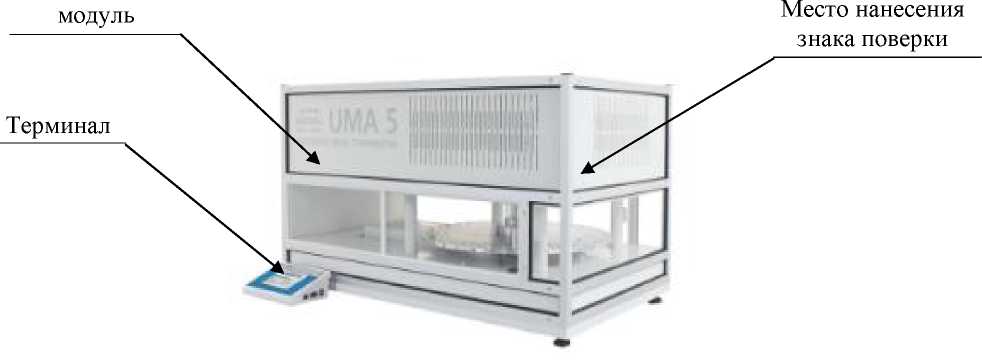

Рисунок 1 - Общий вид компаратора массы автоматического UMA и обозначение места нанесения знака поверки
Рисунок 2 - Общий вид компаратора массы автоматического AK-4 и обозначение места нанесения знака поверки

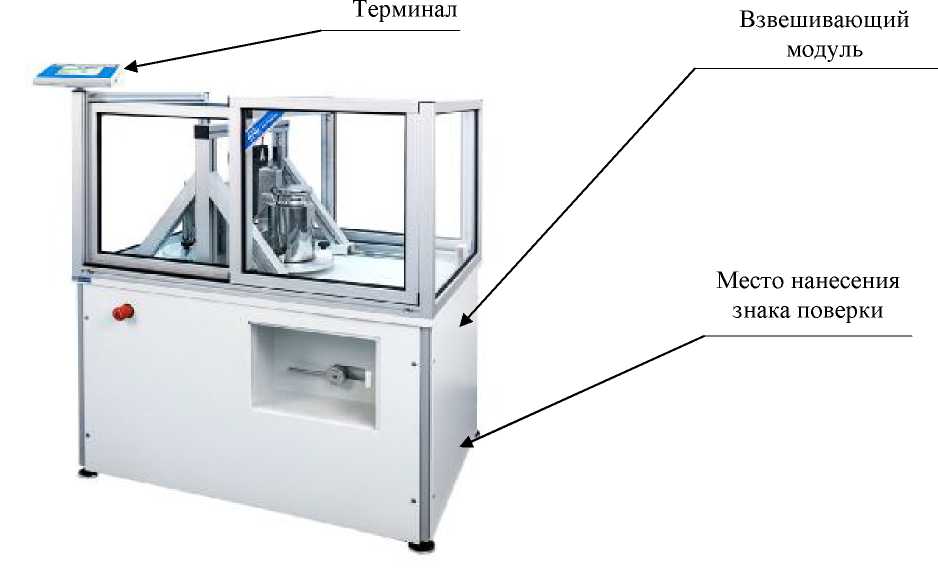

Рисунок 3 - Общий вид компаратора массы автоматического AKM-2 и обозначение места нанесения знака поверки

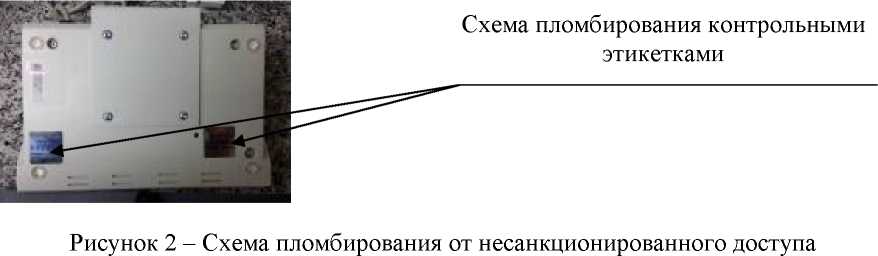

Для защиты компараторов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, терминалы компараторов пломбируются поверх винтов стяжки корпуса терминала контрольной этикеткой изготовителя. В случае вскрытия контрольная этикетка деформируется путем разделения контрольного рисунка, на месте удаления остаётся несмываемый след от этикетки. Схема пломбирования от несанкционированного доступа приведена на рисунке 2.
Moctei ДК-4ЛМ |
/AG WBQl EltklP&nlCBftt >rww rdriwag.com Mad* in Poland iEv> |
-3 |
бж змгаял* | ||
М■*> l iOq d*i jjQ | ||
C€ |
Рисунок 3 - Маркировка компаратора массы
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение характеристики |
Максимальная нагрузка, Max, г: - UMA 5, UMA 5D |
5,1 |
- UMA 100, UMA 100D, AK-4/100, AK-4/100D |
110 |
- AK-4/1000, AK-4/1000D, AK-4/1001, AK-4/1001D |
1020 |
- UMA 1000, UMA 1000D |
1100 |
- AK-4/2000, AK-4/2000D |
2020 |
- AK-4/5000, AK-4/5000D |
5050 |
- AK-4/10000, AK-4/10000D, AKM-2/10, AKM-2/10D |
10200 |
- AKM-2/20.1, AKM-2/20.1D |
20500 |
- AKM-2/50, AKM-2/50D |
51000 |
Действительная цена деления, d, мкг: - UMA 5, UMA 5D |
0,1 |
- UMA 100, UMA 100D, AK-4/100, AK-4/100D, AK-4/1001 AK-4/1001D |
1 |
- UMA 1000, UMA 1000D, AK-4/1000, AK-4/1000D, AK- |
5 |
4/1000D - AK-4/2000, AK-4/2000D, AK-4/5000, AK-4/5000D, AK-4/10000, AK-4/10000D |
10 |
- AKM-2/10, AKM-2/10D, AKM-2/20.1, AKM-2/20.1D |
100 |
- AKM-2/50, AKM-2/50D |
1000 |
Продолжение таблицы 2
Наименование характеристики |
Значение характеристики |
Предел допускаемого значения среднего квадратического отклонения (СКО) результата измерений разности массы для 6 циклов АВВА, мкг: - UMA 5; UMA 5D для нагрузок от 1 мг до 1 г |
0,2 |
2 г |
0,3 |
5 г |
0,4 |
- UMA 100, UMA 100D для нагрузок от 1 г до 100 г |
2 |
- AK-4/100, AK-4/100D для нагрузок от 10 г до 100 г |
2 |
- AK-4/1001, AK-4/1001D для нагрузок от 100 г до 1 кг |
2 |
- UMA 1000, UMA 1000D для нагрузок от 10 г до 1 кг |
12 |
- AK-4/1000, AK-4/1000D для нагрузок до 1 кг |
12 |
- AK-4/2000, AK-4/2000D для нагрузок от 200 г до 2 кг |
15 |
- AK-4/5000, AK-4/5000D для нагрузок от 1 кг до 5 кг |
20 |
- AK-4/10000, AK-4/10000D для нагрузок от 1 кг до 10 кг |
20 |
- AKM-2/10, AKM-2/10D для нагрузок от 500 г до 10 кг |
200 |
- AKM-2/20.1, AKM-2/20.1D для нагрузок от 1 кг до 20 кг |
400 |
- AKM-2/50, AKM-2/50D для нагрузок от 5 кг до 50 кг |
2000 |
Диапазон измерений (электромагнитной компенсации), г: - UMA 5, UMA 5D |
от +0,001 до +5,1 |
- UMA 100, UMA 100D, AK-4/100, AK-4/100D, AK-4/1001, AK-4/1001D |
от -1 до +10 |
- AK-4/1000, AK-4/1000D |
от -10 до +20 |
- AK-4/2000, AK-4/2000D, AK-4/5000, AK-4/5000D, AK-4/10000, AK-4/10000D |
от -10 до +50 |
- UMA 1000, UMA 1000D |
от -10 до +110 |
- AKM-2/10, AKM-2/10D |
от -100 до +200 |
- AKM-2/20.1, AKM-2/20.1D |
от -500 до +500 |
- AKM-2/50, AKM-2/50D |
от -1000 до +1000 |
Классы точности сличаемых гирь по ГОСТ OIML R 111-1-2009: - UMA 5, UMA 5D для гирь массой от 0,001 г до 5 г |
E1, E2, F1, F2, M1, M2 |
- UMA 100, UMA 100D для гирь массой от 1 г до 100 г |
E1, E2, F1, F2, M1, M2 |
- UMA 1000, UMA 1000D для гирь массой от 100 г до 1000 г |
E1 |
для гирь массой от 10 г до 1000 г |
E1, F1, F2, M1, M2 |
- AK-4/100, AK-4/100D для гирь массой от 10 г до 100 г |
E1, E2, F1, F2 |
- AK-4/1000, AK-4/1000D; AK-4/1001; AK-4/1001D для гирь массой от 100 г до 1кг |
E1, E2, F1, F2 |
- AK-4/2000, AK-4/2000D для гирь массой от 200 г до 2 кг |
E1, E2, F1, F2 |
- AK-4/5000, AK-4/5000D для гирь массой от 1 кг до 5 кг |
E1, E2, F1, F2 |
- AK-4/10000, AK-4/10000D для гирь массой от 1 кг до 10 кг |
E1, E2, F1, F2 |
- AKM-2/10, AKM-2/10D для гирь массой от 2 кг до 10 кг |
E1 |
для гирь массой от 500 г до 10 кг |
E2, F1, F2, M1 |
- AKM-2/20.1, AKM-2/20.1D для гирь массой от 5 кг до 20 кг |
E1 |
для гирь массой от 1 кг до 20 кг |
E2, F1, F2, M1 |
- AKM-2/50, AKM-2/50D для гирь массой от 20 кг до 50 кг |
E1 |
для гирь массой от 5 кг до 50 кг |
E2, Fi, F2, Mi |
аблица 3 - Основные технические характеристики
Наименование характеристики |
Значения для всех моделей |
Параметры электрического питания через адаптер: | |
- напряжение переменного тока, В |
от 110 до 230 |
- частота переменного тока, Гц |
от 50 до 60 |
Потребляемая мощность, В^А, не более |
60 |
Время установления показаний, с, не более |
30 |
Условия эксплуатации: -предельные значения температуры (Tmin, Tmax), оС: |
+15, +25 |
- максимально допускаемое изменение температуры за 12 часов, оС |
0,5 |
- относительная влажность воздуха, % |
от 40 до 60 |
- максимально допускаемое изменение влажности за 12 ч, % |
5 |
Вероятность безотказной работы за 2000 ч |
0,95 |
Средний срок службы, лет |
10 |
Таблица 4 - Основные технические характеристики
Обозначение |
Диаметр чашки грузоприемного устройства, мм, не более |
Габаритные размеры взвещивающего модуля (длина; ширина; высота), мм, не более |
Габаритные размеры терминала (длина; ширина; высота), мм, не более |
Габаритные размеры внешней стеклянной ветрозащитной камеры (длина; ширина; высота), мм, не более |
Масса компаратора кг, не более |
UMA 5 / UMA 5D |
020 |
950; 590; 540 |
460; 250; 195 |
- |
101,5 |
UMA 100 / UMA 100D |
020 |
700; 585; 720 |
113,3 | ||
UMA 1000 / UMA 1000D |
050 |
700; 585; 820 |
115 | ||
AK-4/100 AK-4/100D |
030 |
385; 215; 600 |
206; 140; 70 |
560; 340; 665 |
25 |
AK-4/1000 AK-4/1000D |
050 | ||||
AK-4/1001 AK-4/1001D |
050 | ||||
AK-4/2000 AK-4/2000D |
070 |
350; 405; 650 |
660; 470; 700 |
50 | |
AK-4/5000 AK-4/5000D |
070 |
350; 405; 650 |
Продолжение таблицы 4 | |||||
Обозначение |
Диаметр чашки грузоприемного устройства, мм, не более |
Габаритные размеры взвещивающего модуля (длина; ширина; высота), мм, не более |
Габаритные размеры терминала (длина; ширина; высота), мм, не более |
Габаритные размеры внешней стеклянной ветрозащитной камеры (длина; ширина; высота), мм, не более |
Масса компаратора кг, не более |
AK-4/5000.1 AK-4/5000.1D |
070 |
350; 405; 650 |
206; 140; 70 |
660; 470; 700 |
50 |
AK-4/10000 AK-4/10000D |
0100 |
800; 500; 930 |
- |
90 | |
AKM-2/10 AKM-2/10D |
090 |
950; 650; 1150 |
230 | ||
AKM-2/20.1 AKM-2/20.1D |
235 | ||||
AKM-2/50 AKM-2/50D |
0100 |
1220;1050; 700 |
260 |
