Номер по Госреестру СИ: 72352-18
72352-18 Анализаторы влажности термогравиметрические
(МА)
Назначение средства измерений:
Анализаторы влажности термогравиметрические МА (далее - анализаторы влажности) предназначены для измерений влажности (массовой доли влаги) твердых, сыпучих, пастообразных веществ и материалов, водных суспензий, а также для измерений содержания сухого остатка.
Внешний вид.
Анализаторы влажности термогравиметрические
Рисунок № 1
Внешний вид.
Анализаторы влажности термогравиметрические
Рисунок № 2
Внешний вид.
Анализаторы влажности термогравиметрические
Рисунок № 3
Внешний вид.
Анализаторы влажности термогравиметрические
Рисунок № 4
Внешний вид.
Анализаторы влажности термогравиметрические
Рисунок № 5
Внешний вид.
Анализаторы влажности термогравиметрические
Рисунок № 6
Программное обеспечение
В анализаторах влажности МА используется программное обеспечение (ПО), которое является встроенным. В анализаторах варианта исполнения 3Y используются два ПО: блока весоизмерительного и терминала.
Программное обеспечение выполняет функции по сбору, обработке,
передаче, предоставлению измерительной информации.
ПО является метрологически значимым полностью.
Идентификация программы осуществляется путем просмотра номера версии программного обеспечения в меню в разделе «Информация о системе» и на дисплее анализатора (перед подтверждением команды на выключение).
Уровень защиты программного обеспечения анализатора от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 2 - Идентификационные данные программного обеспечения
Идентиф икационные данные (признаки) |
Варианты исполнения анализатора влажности | ||
3Y |
X2 |
R2 | |
Идентиф икационное наименование ПО |
Radwag |
Radwag |
Radwag |
Номер версии (идентификационный номер) ПО, не ниже |
блока весоизмерительного: 2.7.1 МАY терминала: NL 1.8 W |
2.2.0 |
1.2.4 |
Лист № 5 Всего листов 8
Знак утверждения типа
Знак утверждения типананосится на табличку с маркировкой, закрепляемую на корпусе анализатора влажности методом наклейки, на титульный лист Руководства пользователя типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационных документах.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам влажности термогравиметрическим МА
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы
Техническая документация RADWAG WAGI ELEKTRONICZNE Witold Lewandowski, Польша
Поверка
Поверкаосуществляется по документу МП 2301-0169-2018 «ГСИ. Анализаторы влажности термогравиметрические МА. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 22.01.2018 г.
Основные средства поверки:
гири эталонные 3-го разряда по ГОСТ 8.021-2015;
песок кварцевый по ГОСТ 4417-75;
вода дистиллированная по ГОСТ 6709-72.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус анализатора влажности.
Изготовитель
RADWAG WAGI ELEKTRONICZNE Witold Lewandowski, Польша
Адрес: ul. Bracka 28, 26-600, Radom, Poland
Телефон: +48 (48) 386-60-00
Факс: +48 (48) 385-00-10
Web-сайт: www.radwag.com
E-mail: radom@radwag.pl
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
В анализаторе влажности используется термогравиметрический принцип измерения, при котором происходит взвешивание исходной массы образца, его сушка в заданном режиме, взвешивание остатка и вычисление относительного изменения массы с индикацией результатов измерений.
Конструктивно анализатор влажности состоит из нагревателя, расположенного в крышке анализатора, весоизмерительного блока с электромагнитной системой уравновешивания массы образца и электронного блока обработки измерительной информации со стандартным LCD или цветным сенсорным дисплеем. В анализаторах влажности варианта исполнения МА 3Y применяется выносной терминал, соединяющийся с блоком весоизмерительным кабелем или методом беспроводного подключения.
Анализаторы влажности оснащены интерфейсами для связи с персональным компьютером.
Анализ влажности выполняется автоматически. В процессе высушивания образца непрерывно измеряется его масса, производится вычисление испаренной влаги и на дисплее отображается результат (по выбору оператора): содержание влаги или сухого остатка в образце в % от исходной массы образца; масса сухого остатка в граммах. Результаты измерений могут отображаться на мониторе компьютера.
В анализаторе влажности предусмотрено:
-
- полуавтоматическое устройство установки показаний на ноль в режиме взвешивания и выборка массы тары во всем диапазоне взвешивания;
-
- устройство установки по уровню;
-
- нагревательный элемент, варианты: галогенная лампа, инфракрасный излучающий элемент, электронагревательный элемент;
отображение результата на дисплее: массы, влажности, изменения влажности в процессе сушки;
-
- установка режимов сушки: стандартного, быстрого, плавного, поэтапного;
-
- выбор температуры сушки;
-
- параметры автоматического завершения сушки: критерием завершения является потеря массы менее, чем 1 мг, за заданный период времени (5 критериев);
ввод и хранение значений времени и даты;
защита параметров анализа и результатов измерений от несанкционированного доступа;
выбор языка диалога (включая русский);
установка параметров интерфейса передачи данных.
Анализаторы влажности выпускаются в модификациях: МА 50/1, МА 60, МА 50, МА 110, МА 200, МА 210, которые отличаются максимальной нагрузкой (Мах), действительной ценой деления измерений массы (d, мг), действительной ценой деления измерений влажности (d, %), погрешностью измерений массы и погрешностью измерений влажности.
В зависимости от конструктивных особенностей анализаторы влажности выпускаются в различных вариантах исполнения:
Расшифровка маркировки анализаторов влажности
MA 50 /*.*. * .* .*
-
1 2 3 4 5 6 7
-
1 - Тип анализатора влажности
-
2 - Цифровое обозначение максимальной нагрузки
-
3 - /1 - вариант исполнения с d = 0,1 миллиграмма
-
4 - 3Y - вариант исполнения с цветным сенсорным дисплеем 5,7"
4 - R2 - вариант исполнения со стандартным LCD дисплеем
-
4 - X2 - вариант исполнения с цветным сенсорным дисплеем 5"
-
5 - B - вариант исполнения с беспроводным дисплеем для 3Y
-
6 - NH - вариант исполнения c галогенным источником излучения и
с температурой tmax +160 °C.
6 - WH - вариант исполнения c галогенным источником излучения и
с температурой tmax +250 °C.
6 - NP - вариант исполнения с инфракрасной подсветкой и температурой tmax +160 °C.
-
6 - NS - вариант исполнения с электронагревом и с температурой tmax +160 °C.
-
7 - A - вариант исполнения с автоматическим открыванием и закрыванием сушильной
камеры.
Анализаторы влажности оснащены интерфейсами связи, приведенными в таблице 1.
Таблица 1 - Интерфейсы
Интерфейсы |
Варианты исполнения анализаторов влажности | ||
R2 |
X2 |
3Y | |
USB-A |
+ |
+ |
+ |
USB-B |
+ |
+ |
- |
RS 232 |
+ |
+ |
+ |
Ethernet |
- |
+ |
+ |
Inputs/Outputs |
- |
- |
+ |
Wireless Connection |
Опционально |
+ |
+ |
Общий вид анализаторов влажности представлен на рисунках 1, 2, 3, 4.

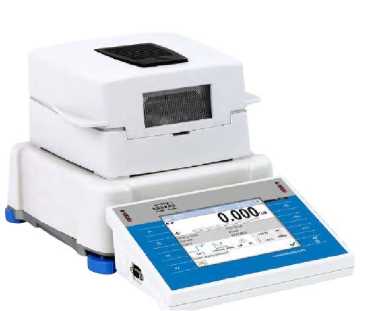

Рисунок 1 - Общий вид анализатора влажности с цветным сенсорным дисплеем 5,7" (3Y)

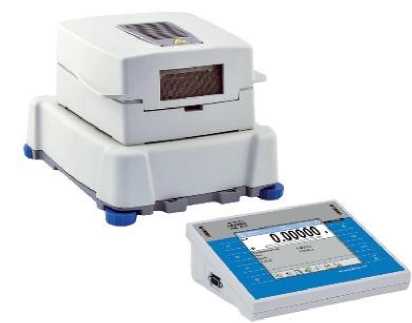

Рисунок 2 - Общий вид анализатора влажности с беспроводным дисплеем (3Y.B)

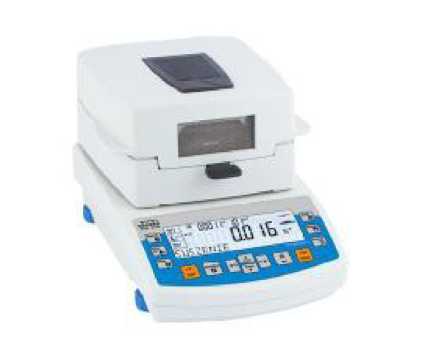

Рисунок 3 - Общий вид анализатора влажности со стандартным
LCD дисплеем (R2)

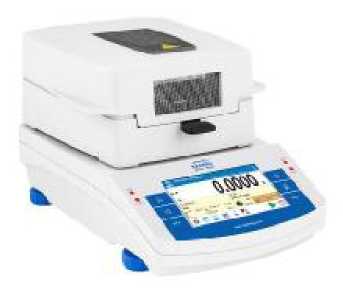

Рисунок 4 - Общий вид анализатора влажности с цветным сенсорным дисплеем 5" (Х2)
Для защиты анализатора от несанкционированного доступа, который может привести к искажению результатов измерений, корпус анализатора пломбируется контрольной этикеткой изготовителя.
Схема пломбировки от несанкционированного доступа, обозначение
места
нанесения знака поверки представлены на рисунке 5.

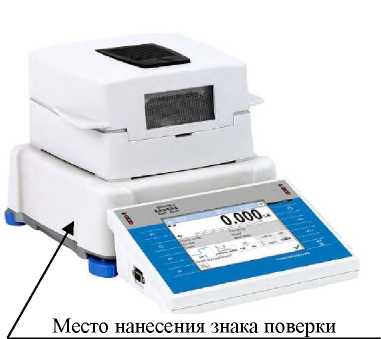

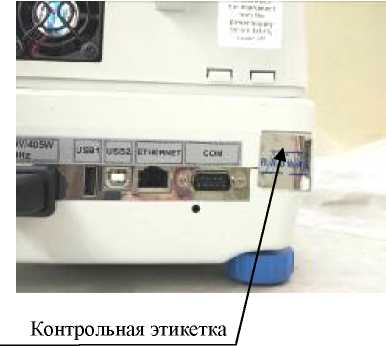

Рисунок 5 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
A.-jl* FAOWAGVYagi Eleklronbczne
я/д.р с racing .ccm
Model; MA5W1.X2 5/N: S33Q&5^7 MAX. Йй d = C,’lmg t"13* 1*°’C 23SV SGHi Made in Poland
Рисунок 6 - Маркировка анализатора влажности
Таблица 5 - Комплектность анализатора влажности
Наименование |
Обозначение |
Количество |
Анализатор влажности термогравиметрический МА |
в соответствии с вариантом исполнения |
1 шт. |
Скоба для крепления чашки |
- |
1 шт. |
Чашка одноразовая для сушки |
- |
10 шт. |
Держатель чашки с ручкой |
- |
1 шт. |
Щиток сушильной камеры |
- |
1 шт. |
Поддон сушильной вамеры |
- |
1 шт. |
Силовой шнур |
- |
1 шт. |
Кабель для подключения к ПК |
- |
1 шт. |
Продолжение таблицы 5
Наименование |
Обозначение |
Количество |
Анализаторы влажности термогравиметрические МА 3Y (МА 60.3Y; МА 200.3Y). Руководство пользователя. Анализаторы влажности термогравиметрические МА Х2 (МА 50/1.Х2; МА 50.Х2; МА 110.Х2; МА 210.Х2). Руководство пользователя. Анализаторы влажности термогравиметрические МА R2. (МА 50/1.R2; МА 50.R2; МА 110.R2; МА 210.R2). Руководство пользователя |
- |
1 экз.* |
Методика поверки |
МП 2301-0169-2018 |
1 экз. |
*- в зависимости от варианта исполнения |
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение характеристик для модификаций: | |||||
МА 50/1 |
МА 60 |
МА 50 |
МА 110 |
МА 200 |
МА 210 | |
Диапазон измерений влажности или сухого остатка, % |
от 0,6 до 100 | |||||
Дискретность отсчета значения влажности, % |
0,0001 |
0,001 | ||||
Пределы допускаемой абсолютной погрешности измерений влажности (массовой доли влаги), %, при массе анализируемого образца: от 1 г до 4 г включ. св. 4 г |
±0,2 ±0,06 | |||||
Максимальная нагрузка (Мах), максимальное значение выборки массы тары, г |
50 |
60 |
50 |
110 |
200 |
210 |
Минимальная нагрузка (Мт), г |
0,01 |
0,02 | ||||
Диапазон массы анализируемых образцов, г |
от 0,5 до 50 |
от 0,5 до 60 |
от 0,5 до 50 |
от 0,5 до 110 |
от 0,5 до 200 |
от 0,5 до 210 |
Дискретность отсчета показаний массы, мг |
0,1 |
1 | ||||
Пределы допускаемой абсолютной погрешности показаний блока весоизмерительного после выборки массы тары, мг, в интервалах взвешивания: от 0,01 г до 50 г включ. от 0,02 г до 50 г включ. св. 50 г до 60 г включ. св. 50 г до 110 г включ. св. 50 г до 200 г включ. св. 200 г до 210 г включ. |
±0,5 |
±0,5 ±1 |
±5 |
±5 ±10 |
±5 ±10 |
±5 ±10 ±15 |
Диапазон установки о температуры сушки, С |
от +40 до +160 от +40 до +250 (для варианта исполнения WH) |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значения характеристик для вариантов исполнения анализатора влажности | ||
3Y |
X2 |
R2 | |
Дисплей |
цветной сенсорный 5,7" |
цветной сенсорный 5" |
стандартный LCD |
Параметры электрического питания через адаптер: | |||
- напряжение переменного тока, В |
230±23 | ||
- частота переменного тока, Г ц |
50±1 | ||
Потребляемая мощность, В-А, не более |
450 | ||
Габаритные размеры, мм, не более
|
436 250 |
338 206 |
333 206 |
190 |
197 |
190 | |
Диаметр чашки, мм, не более |
90 | ||
Масса, кг, не более |
6 |
5,2 |
4,9 |
Условия эксплуатации:
|
от +15 до +25 | ||
%, без конденсации |
от 40 до 80 | ||
Средний срок службы, лет |
10 | ||
Вероятность безотказной работы за 2000 ч |
0,95 |
