Принцип действия весов основан на использовании электромагнитной силовой компенсации, при которой вес измеряемого груза уравновешивается силой взаимодействия электрического тока, протекающего по обмотке компенсационной катушки, с магнитным полем, создаваемым между полюсами постоянного магнита. Устойчивое равновесие механической системы весовой ячейки, жестко связанной с компенсационной катушкой, обеспечивается электронным регулятором. Если в нагрузке происходят изменения, то регулятор изменяет ток, протекающий через катушку, до тех пор, пока не восстановится прежнее среднее положение механической системы. Компенсационный ток, пропорциональный массе измеряемого груза, поступает в терминал для последующей обработки и индикации результатов измерений.

Конструктивно весы состоят из весоизмерительного устройства с ветрозащитной витриной и терминала.

Весы выпускаются в двух вариантах исполнения: весы аналитические ХАххх/Х с графическим дисплеем; весы аналитические ХАххх/Y с цветным сенсорным дисплеем, где «ххх» обозначает максимальную нагрузку.

Весы оснащены устройствами, приведенными в таблице 1. Таблица 1

Весы реализуют следующие функции:

• -  функция счета;

• -  функция дозирования;

• - функция взвешивания в процентном соотношении;

• -  функция определения плотности;

• -  функция статистики;

• -  отображение - дата\время;

• - подсветка со спящим режимом.

Весы снабжены защищенными интерфейсами (в соответствии с T.2.3.6 ГОСТ 532282008) RS232-1, RS232-1, USB.

Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются поверх винтов стяжки корпуса контрольной этикеткой изготовителя. В случае вскрытия - контрольная этикетка деформируется путем разделения контрольного рисунка; на месте удаления остаётся не смываемый след от этикетки. Для опломбирования пластины с маркировкой используется контроль-

ная этикетка, разрушаемая при снятии. Схема пломбирования от несанкционированного доступа приведена на рисунках 1, 2 и 4.

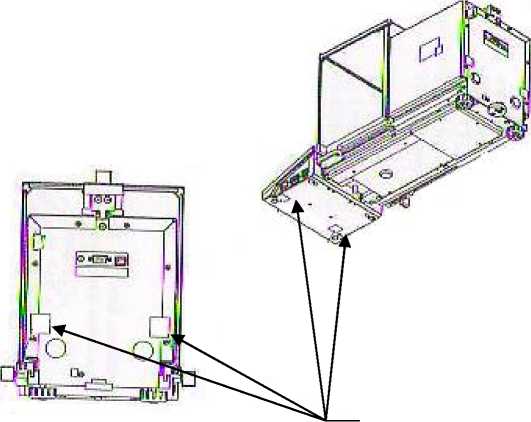

Рисунок 1 - Схема пломбирования от несанкционированного доступа весов ХАххх/Y.

Схема пломбирования контрольными этикетками

Схема пломбирования контрольными этикетками

Рисунок 2 - Схема пломбирования от несанкционированного доступа весов ХАххх/Х.

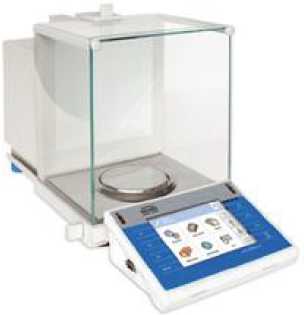

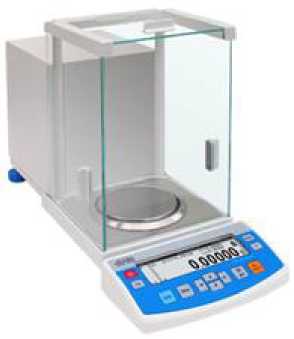

Рисунок 3 - Общий вид весов с графическим дисплеем и с сенсорным дисплеем.

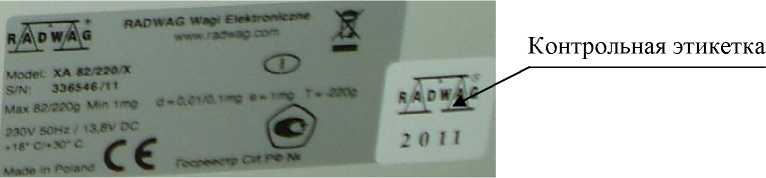

Рисунок 4 -Маркировка весов

Маркировка весов производится на фирменной пластине (Рис. 4):

• -  торговая марка изготовителя;

• -  класс точности;

• -  обозначение типа весов;

• - максимальная нагрузка (Max);

• - минимальная нагрузка (Min);

• -  поверочное деление (e);

• -  действительная цена деления (d);

• - диапазон устройства выборки массы тары (Т);

• - знак утверждения типа;

• - серийный номер весов;

• - параметры электропитания;

• - предельные значения температуры;

• - знак соответствия требованиям основных директив ЕС.

, включая показатели точности:

• 1. Класс точности весов по ГОСТ Р 53228-2008 ................................специальный

• 2. Максимальная нагрузка (Max) и минимальная нагрузка (Min), действительная цена деления (d), поверочное деление (e), число поверочных делений (n), пределы допускаемой погрешности весов (mpe) при поверке приведены в таблице 3.

• 3. Предел допускаемого размаха..............................................................|mpe|

• 4. Диапазон устройства выборки массы тары, кг.....................................от 0 до Max

• 5. Диапазон устройства первоначальной установки нуля не превышает........20 % Мах

• 6. Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за

нулем не превышает...................................................................................4 % Мах

• 7. Условия эксплуатации:

- предельные значения температуры (T_min, T_max), °С...........................+18, + 30

- относительная влажность воздуха (без конденсации), %..................от 30 до 80

Таблица 3

• 8. Потребляемая мощность, В^А , не более........................................................15

• 9. Параметры электропитания:

1) электропитание от сети переменного тока (через адаптер):

• - напряжением, В......................................................................230 ± 23

• - частотой, Гц..............................................................................50 ± 1

• 10. Значения массы и размеров весов для различных модификаций приведены в таблице 4.

  • 11. Вероятность безотказной работы за 2000 ч................................................0,95

  • 12. Средний срок службы весов, лет..................................................................10

  Таблица 4

• 11. Вероятность безотказной работы за 2000 ч................................................0,95

• 12. Средний срок службы весов, лет..................................................................10

Таблица 4
