Номер по Госреестру СИ: 75060-19
75060-19 Весы автоматического действия
(DWM xxxx ABC, DWT/RC xxx ABC, DWR xxxx ABC, DWT/HL xxxx ABC)
Назначение средства измерений:
Весы автоматического действия DWM xxxx ABC, DWT/RC xxx ABC, DWR xxxx ABC, DWT/HL xxxx ABC (далее - весы) предназначены для измерений массы, сортировки и/или маркировки фасованных товаров.
Внешний вид.
Весы автоматического действия
Рисунок № 1
Внешний вид.
Весы автоматического действия
Рисунок № 2
Внешний вид.
Весы автоматического действия
Рисунок № 3
Внешний вид.
Весы автоматического действия
Рисунок № 4
Внешний вид.
Весы автоматического действия
Рисунок № 5
Внешний вид.
Весы автоматического действия
Рисунок № 6
Внешний вид.
Весы автоматического действия
Рисунок № 7
Внешний вид.
Весы автоматического действия
Рисунок № 8
Внешний вид.
Весы автоматического действия
Рисунок № 9
Внешний вид.
Весы автоматического действия
Рисунок № 10
Общие сведения
Дата публикации - 04.07.2019
Срок свидетельства - 24.05.2024
Номер записи - 171893
ID в реестре СИ - 615505
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
DWM xxxx ABC, DWT/RC xxx ABC, DWR xxxx ABC, DWT/HL xxxx ABC,
Производитель
Изготовитель - Фирма "Radwag Wagi Elektroniczne Witold Lewandowski"
Страна - ПОЛЬША
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 366 дн.
Приказы РСТ, где упоминается данный тип СИ
№1152 от 2019.05.24 Об утверждении типов средств измерений
Наличие аналогов СИ: Весы автоматического действия (DWM xxxx ABC, DWT/RC xxx ABC, DWR xxxx ABC, DWT/HL xxxx ABC)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Radwag Wagi Elektroniczne Witold Lewandowski"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
49686-12 20.04.2017 |
Весы технические, APP Фирма "Radwag Wagi Elektroniczne Witold Lewandowski" (ПОЛЬША ) |
ОТ |
1 год |
|
49688-12 20.04.2017 |
Весы аналитические, XA Фирма "Radwag Wagi Elektroniczne Witold Lewandowski" (ПОЛЬША ) |
ОТ |
1 год |
|
49689-12 20.04.2017 |
Весы лабораторные, AS, PS Фирма "Radwag Wagi Elektroniczne Witold Lewandowski" (ПОЛЬША ) |
ОТ |
1 год |
|
52826-13 27.02.2018 |
Микровесы, MXA Фирма "Radwag Wagi Elektroniczne Witold Lewandowski" (ПОЛЬША ) |
ОТ |
1 год |
|
58761-14 20.10.2019 |
Весы лабораторные, PS Фирма "Radwag Wagi Elektroniczne Witold Lewandowski" (ПОЛЬША ) |
ОТ |
1 год |
|
61377-15 19.08.2021 |
Весы технические, WLC, WPT Фирма "Radwag Wagi Elektroniczne Witold Lewandowski" (ПОЛЬША ) |
ОТ МП |
1 год |
|
72360-18 06.09.2024 |
Весы аналитические, XA, MYA, MUYA, UYA Фирма "Radwag Wagi Elektroniczne Witold Lewandowski" (ПОЛЬША ) |
ОТ МП |
1 год |
|
72359-18 06.09.2024 |
Компараторы массы автоматические, UMA, AK-4, AKM-2 Фирма "Radwag Wagi Elektroniczne Witold Lewandowski" (ПОЛЬША ) |
ОТ МП |
1 год |
|
72358-18 06.09.2024 |
Весы лабораторные, AS, PS, PM Фирма "Radwag Wagi Elektroniczne Witold Lewandowski" (ПОЛЬША ) |
ОТ МП |
1 год |
|
72357-18 06.09.2024 |
Компараторы массы, UYA, WAY, APP, HRP, PM Фирма "Radwag Wagi Elektroniczne Witold Lewandowski" (ПОЛЬША ) |
ОТ МП |
1 год |
|
72352-18 06.09.2024 |
Анализаторы влажности термогравиметрические, МА Фирма "Radwag Wagi Elektroniczne Witold Lewandowski" (ПОЛЬША ) |
ОТ МП |
1 год |
|
75060-19 24.05.2024 |
Весы автоматического действия, DWM xxxx ABC, DWT/RC xxx ABC, DWR xxxx ABC, DWT/HL xxxx ABC Фирма "Radwag Wagi Elektroniczne Witold Lewandowski" (ПОЛЬША ) |
ОТ МП |
1 год |
|
77361-20 03.02.2025 |
Весы неавтоматического действия, HRP Фирма "Radwag Wagi Elektroniczne Witold Lewandowski" (ПОЛЬША ) |
ОТ МП |
1 год |
Отчет IS_4 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной области измерений. Отчет позволяет оперативно выделить лидеров рынка в конкретной области измерений, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую область измерений, год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Кто поверяет Весы автоматического действия (DWM xxxx ABC, DWT/RC xxx ABC, DWR xxxx ABC, DWT/HL xxxx ABC)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Весы автоматического действия (DWM xxxx ABC, DWT/RC xxx ABC, DWR xxxx ABC, DWT/HL xxxx ABC)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Пензенский ЦСМ Пензенская область |
628 | 1643 |
|
ФБУ Мордовский ЦСМ Республика Мордовия |
2658 | 1643 |
Программное обеспечение
В весах используется встроенное в компьютерный терминал программное обеспечение, которое жестко привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, обработке, хранению, передаче и предоставлению измерительной информации.
Идентификация программы: на экране компьютерного терминала при выборе вкладки «Info» отображается номер версии программного обеспечения.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные (признаки) программного обеспечения
|
Идентификационные данные (признаки) |
Значения | ||
|
Идентификационное наименование программного обеспечения |
PUE 5 |
HY |
PUE C32 |
|
Номер версии (идентификационный номер) программного обеспечения* |
5.0.73.4 |
2.0.22.8 |
2.0.0 |
|
Цифровой идентификатор программного обеспечения |
- |
- |
- |
|
* Номер версии программного обеспечения должен быть не ниже | |||
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на маркировочную табличку на корпусе весов.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам автоматического действия DWM xxxx ABC, DWT/RC xxx ABC, DWR xxxx ABC, DWT/HL xxxx ABCГОСТ Р 54796-2011 Устройства весоизмерительные автоматические. Часть 1. Метрологические и технические требования. Методы испытаний
Приказ Росстандарта от 29.12.2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
Техническая документация RADWAG WAGI ELEKTRONICZNE Witold Lewandowski, Польша
Поверка
Поверкаосуществляется по документу МП 2301-302-2018 «Весы автоматического действия DWM xxxx ABC, DWT/RC xxx ABC, DWR xxxx ABC, DWT/HL хххх ABC. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 05.02.2018 г.
Основные средства поверки:
эталонные гири 4-го разряда по приказу Росстандарта от 29.12.2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
весы для статического взвешивания с пределами допускаемой погрешности, обеспечивающей измерение испытательной нагрузки с точностью, не превышающей 1/3 от наименьшего из пределов допускаемой погрешности поверяемых весов класса XIII (1) или 1/3 от пределов допускаемых погрешностей поверяемых весов класса Y(a).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство и (или) руководство по эксплуатации.
Изготовитель
RADWAG WAGI ELEKTRONICZNE Witold Lewandowski, ПольшаАдрес: Torunska 5, 26-600, Radom, Poland
Телефон: +48 48 386 63 03
E-mail: export@radwag.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713- 01-14
Web-сайт: www.vniim.ru
Принцип действия весов основан на преобразовании действующей на весы силы, создаваемой взвешиваемым объектом на чувствительный элемент весоизмерительных датчиков, в аналоговый электрический сигнал. Аналоговый электрический сигнал от весоизмерительных датчиков передается в аналогово-цифровой преобразователь. Преобразованный сигнал обрабатывается компьютерным терминалом, который отображает измеренное значение массы на дисплее.
Весы взвешивают предварительно собранные отдельные грузы или подразделяют фасованную продукцию различной массы на две и более подгруппы в зависимости от значения разности между их массой и номинальным установленным значением.
Конструктивно весы состоят из грузоприемного устройства, грузопередающего устройства, весоизмерительного устройства, компьютерного терминала, оптических датчиков. В состав весоизмерительного устройства входят весоизмерительные датчики.
Грузоприемное устройство устанавливается на металлическую раму и выполнено в виде платформы с ленточным или роликовым конвейером и/или дополнительных грузовых конвейеров для подачи и перемещения груза. Взвешивающая часть грузоприемного устройства с ленточным или роликовым конвейером опирается на весоизмерительные датчики и состоит из одной грузоприемной платформы. Взвешивание груза происходит при его перемещении по конвейеру. Грузопередающее устройство (узлы встройки) поставляются с весоизмерительным датчиком и служит для обеспечения нормальной работы весов при деформации грузоприемной платформы, вызванной изменением температуры и (или) объектом взвешивания. При необходимости грузоприемная платформа накрывается защитным кожухом.
Оптические датчики предназначены для определения размеров, положения взвешивающего объекта на конвейере и подачи сигналов для начала процесса взвешивания и этикетирования.
В весах DWM xxxx ABC устанавливается весоизмерительное устройство MWMH, производства RADWAG WAGI ELEKTRONICZNE Witold Lewandowski, Польша. Принцип действия весоизмерительного устройства MWMH основан на использовании электромагнитной силовой компенсации, при которой вес измеряемой нагрузки уравновешивается силой взаимодействия электрического тока с магнитным полем.
В остальных весах устанавливается весоизмерительное устройство MW-01, производства RADWAG WAGI ELEKTRONICZNE Witold Lewandowski, Польша. В весоизмерительное устройство MW-01 устанавливаются датчики весоизмерительные тензорезисторные 355, 1042 фирмы «Vishay Precision Group», Великобритания, датчики весоизмерительные тензорезистор-ные SB8 фирмы «FLINTEC GmbH», Германия, датчики весоизмерительные тензорезисторные BM11 фирмы «Zhonghang Electronic Measuring Instrument CO., LTD» (ZEMIC), Китай, датчики весоизмерительные тензорезисторные SP4, PW15B, PW25 фирмы «Hottinger Baldwin Messtechnik GmbH» Германия.
Весы имеют последовательные интерфейсы RS 232, RS 232C, Ethernet, USB, I/O для подключения к персональному компьютеру, принтеру, камере.
По дополнительному заказу весы могут быть оборудованы устройством отбраковки или сортировки взвешенного груза, контейнером для сбора отбракованного или отсортированного груза, металлодетектором, устройством печати этикеток, устройством для наклеивания этикеток, боковыми направляющими, сканером штрих-кода, устройством световой сигнализации, устройством звуковой сигнализации, сенсором заполнения корзины, сенсором давления воздуха, сенсором отбраковки, сенсором открытия защитного кожуха, колёсами, чековым принтером, дополнительным дисплеем, дополнительным конвейером, дополнительным механизмом отбраковки, системой приводных боковых направляющих.
Модификации весов различаются метрологическими характеристиками.
Весы имеют обозначения:
DWM xxxx ABC, DWT/RC xxx ABC, DWR xxxx ABC, DWT/HL xxxx ABC, где:
хххх- максимальная нагрузка в г (для весов DWM xxxx ABC, DWR xxxx ABC, DWT/HL xxxx ABC);
ххх- максимальная нагрузка в кг (для весов DWT/RC xxx ABC);
А- материал корпуса: S-сталь; Н- нержавеющая сталь; S1- из стали с одной платформой; S2- из стали с двумя платформами; Н1-из нержавеющей стали с одной платформой; Н2- из нержавеющей стали с двумя платформами;
В- тип компьютерного терминала: Р- PUE 5; Y- HY; C- PUE C32 (рисунок 10, 11);
С- наличие дополнительного опционного оборудования: W- металлодетектор; E- устройство для печати этикеток; Х- весы с IP 69, R- весы с роликовым конвейером, F- весы с высокой степенью защиты от пыли и влаги, S - весы для сортировки, C - весы, специально сконструированные для взвешивания вафельных изделий со сливочной начинкой.
В весах предусмотрены следующие устройства и функции:
-
- устройство первоначальной установки нуля;
-
- полуавтоматическое устройство установки нуля;
-
- автоматическая установка нуля при автозапуске;
-
- автоматическая установка нуля как часть цикла взвешивания;
-устройство слежения за нулем;
-
- устройство предварительного задания массы тары;
-
- индикация нуля;
-
- устройство задания скорости ленты для каждого заданного взвешиваемого объекта;
-
- статическое взвешивание;
-
- устройство задания диапазона регулирования относительно установленного значения;
-
- автоматическая коррекция тары.
Общий вид весов представлен на рисунках 1- 9.

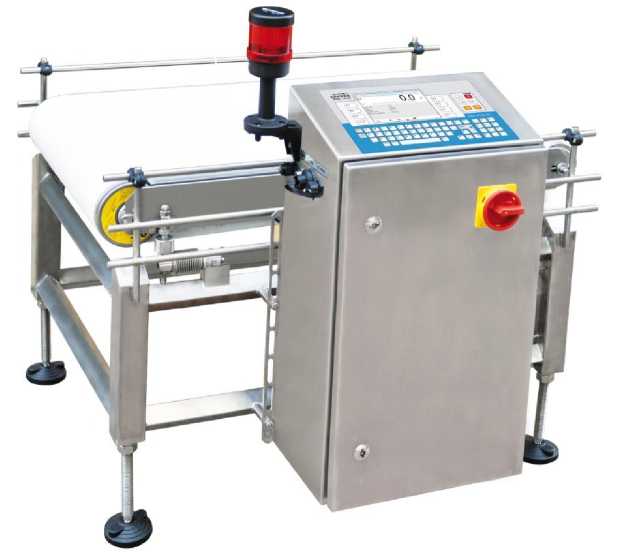

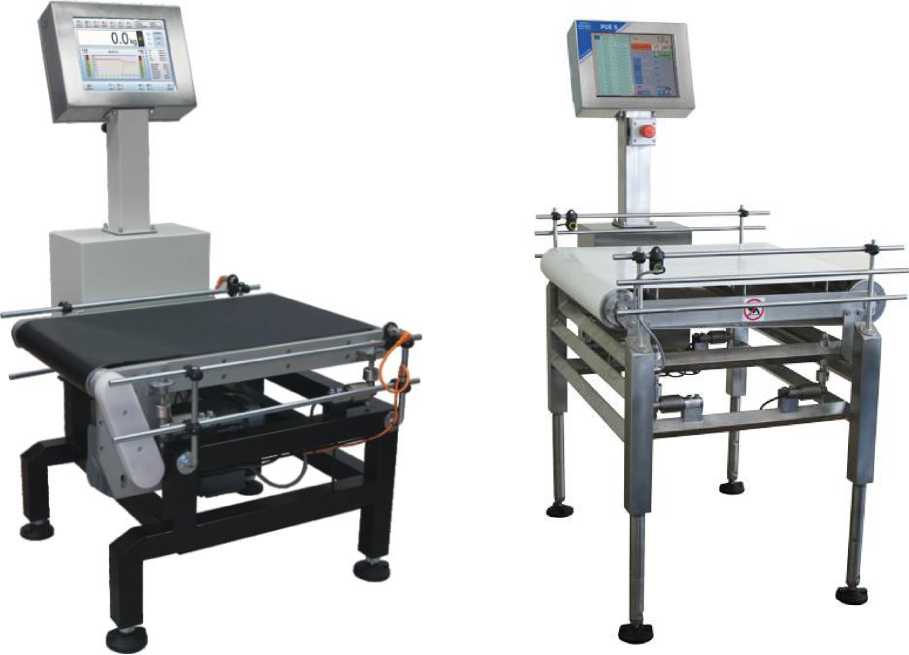

Рисунок 1 - Общий вид весов автоматического действия DWM xxxx ABC

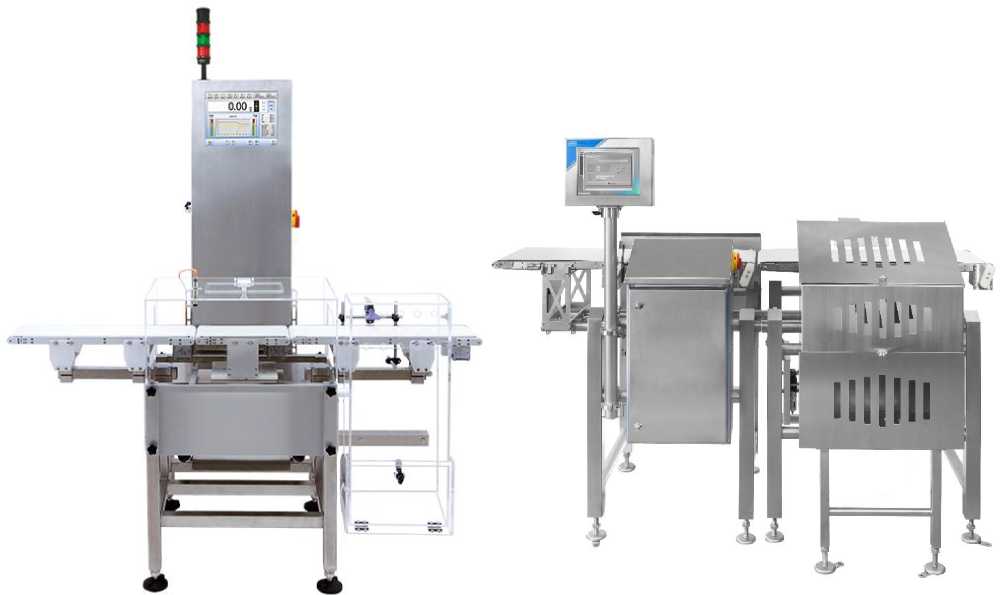

Рисунок 2 - Общий вид весов автоматического действия DWM xxxx ABC (весы для сортировки)

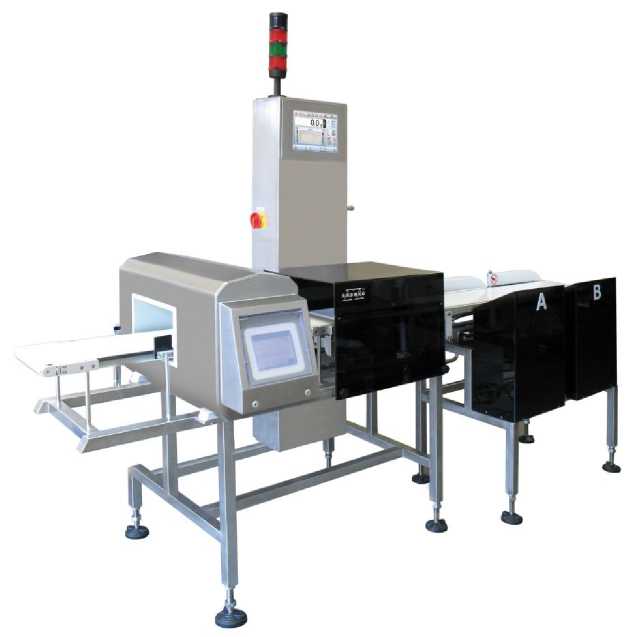

Рисунок 3 - Общий вид весов автоматического действия DWT/RC xxx ABC
Рисунок 4 - Общий вид весов автоматического действия DWT/RC xxx ABC (весы на верхней направляющей)

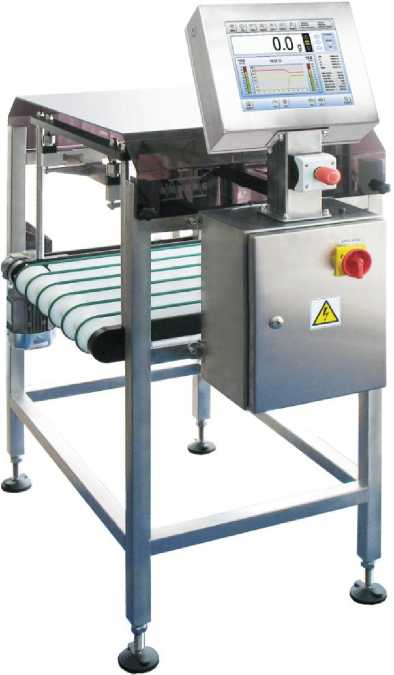

Рисунок 5 - Общий вид весов автоматического действия DWT/RC xxx ABC
X

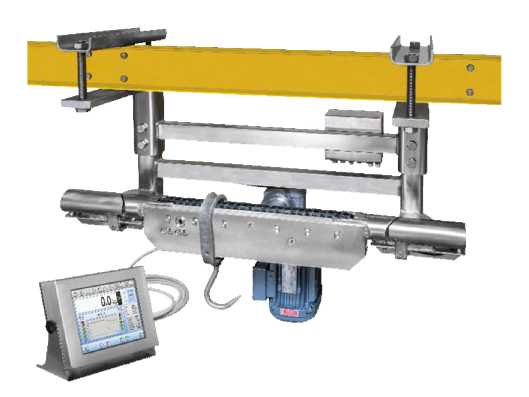

Рисунок 6 - Общий вид весов автоматического действия DWT/HL xxxx ABC
Рисунок 7 - Общий вид весов автоматического действия DWT/HL xxxx ABC
Рисунок 8 - Общий вид весов автоматического действия DWT/HL xxxx ABC

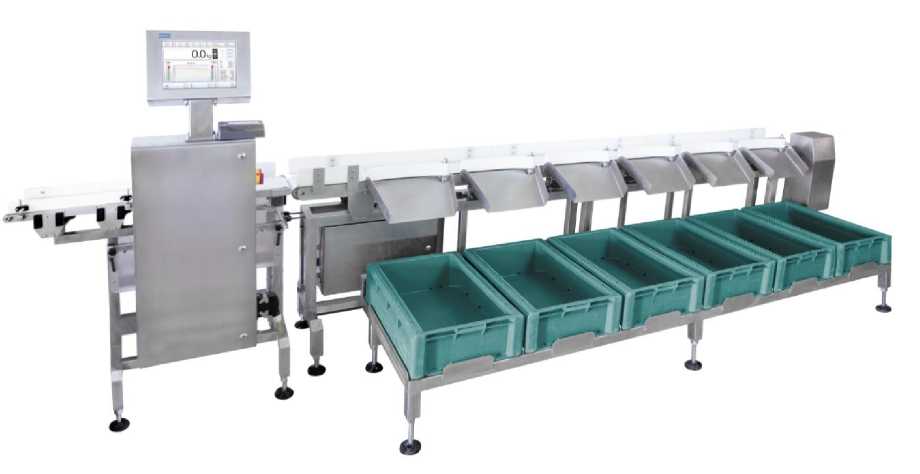

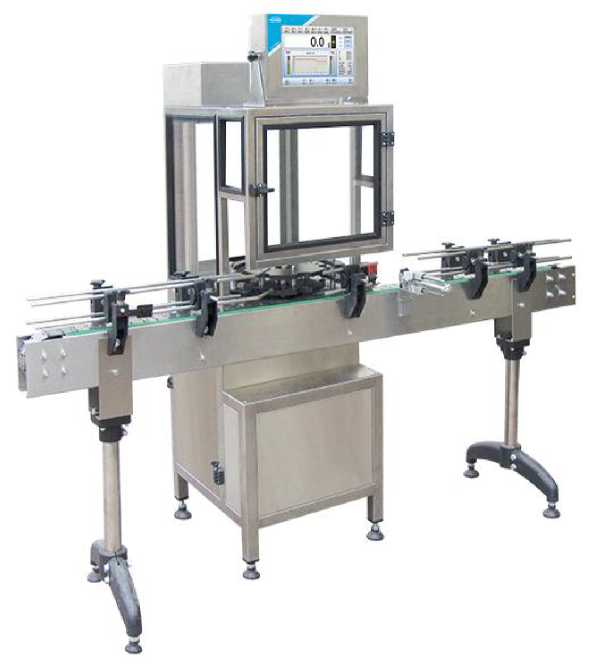

Рисунок 9 - Общий вид весов автоматического действия DWR xxxx ABC

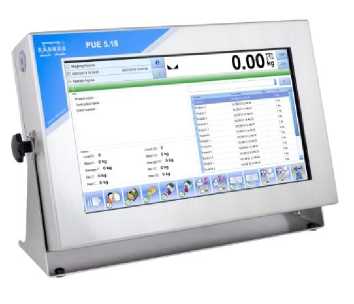

Компьютерный терминал PUE 5
Компьютерный терминал HY

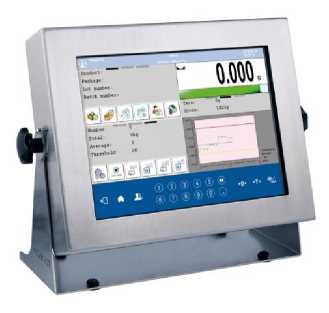

Рисунок 10 - Общий вид компьютерных терминалов
Компьютерный терминал PUE C32

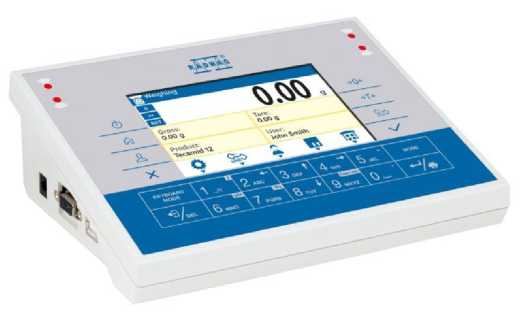

Рисунок 11 - Общий вид компьютерного терминала
В весах предусмотрена защита от несанкционированного изменения установленных регулировок (регулировки чувствительности (юстировки)) следующими средствами:
- для весов модификации DWM xxxx ABC при помощи переключателя, расположенного внутри корпуса весоизмерительного устройства MWMH. Доступ к переключателю ограничен винтом-заглушкой и разрушаемой фирменной наклейкой (рисунок 12).
Винт-заглушка

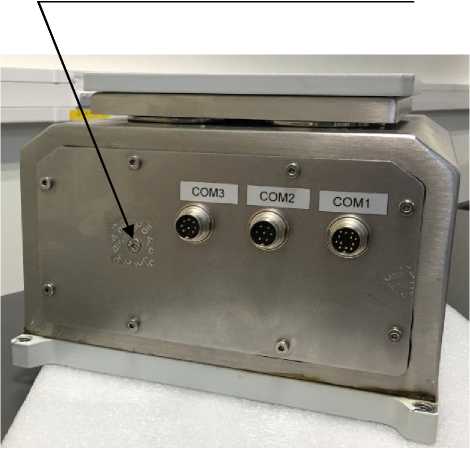

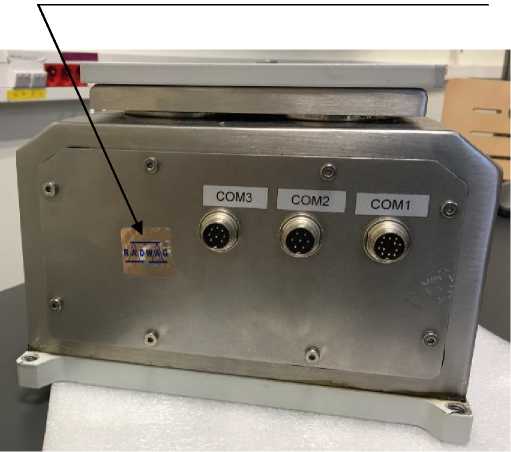

Рисунок 12 - Схема пломбировки от несанкционированного доступа в настройки весов автоматического действия DWM xxxx ABC
Разрушаемая фирменная наклейка
COM3 I COM2 I co"
- для весов остальных модификаций при помощи переключателя, расположенного внутри корпуса аналогово-цифрового преобразователя. Доступ к переключателю ограничен разрушаемой фирменной наклейкой (рисунок 13).

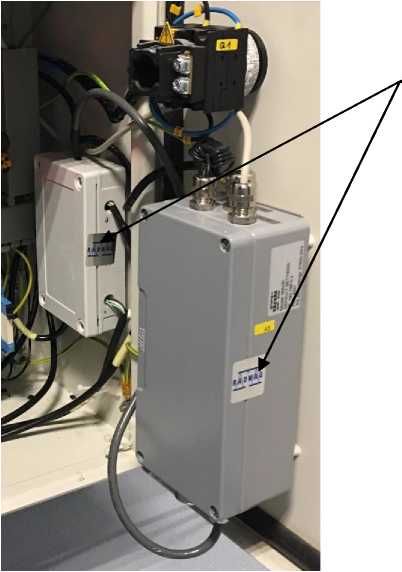

Рисунок 13 - Схема пломбировки от несанкционированного доступа в настройки весов автоматического действия DWT/RC xxx ABC, DWR xxxx ABC, DWT/HL xxxx ABC
Разрушаемая фирменная наклейка
Маркировка весов производится на разрушаемой при удалении фирменной наклейки, закрепленной на корпусе.
На фирменную наклейку наносится следующая маркировка:
-
- полное наименование изготовителя;
-
- обозначение весов;
-
- серийный номер весов;
-
- максимальная скорость движения конвейерной ленты;
-
- напряжение питания;
-
- частота питания;
-
- диапазон температуры;
-
- класс точности по ГОСТ Р 54796-2011;
-
- поверочное деление (e);
-
- действительная цена деления (d);
-
- максимальная нагрузка (Max);
-
- минимальная нагрузка (Min);
-
- максимальная масса выборки тары;
-
- знак соответствия требованиям основных директив EC;
-
- знак утверждения типа.

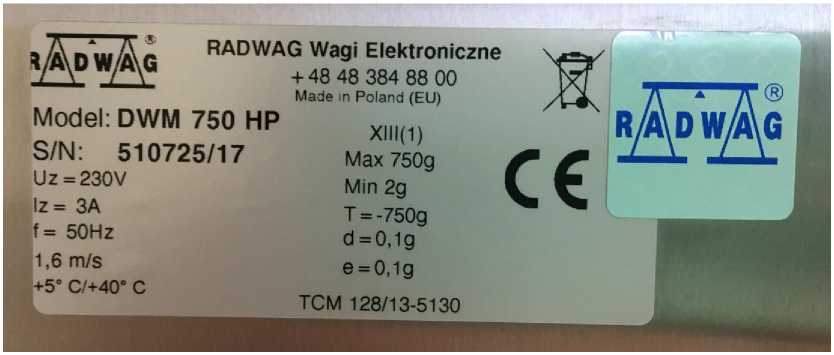

Рисунок 14 - Маркировка весов
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности по ГОСТ Р 54796-2011 |
XIII(1) или Y(a) |
|
Сходимость (размах) показаний |
|mPe| |
|
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем, не более |
4 % от Max |
|
Диапазон устройства первоначальной установки нуля, не более |
20 % от Max |
|
Максимальный диапазон устройства выборки массы тары весов |
от 4 % Мах до Мах |
Таблица 3 - Метрологические характеристики весов DWM xxxx ABC
|
Обозначение весов |
Максимальная нагрузка, Мах, г |
Минимальная нагрузка, Min, г |
Поверочное деление (е), г |
Интервалы взвешивания, г |
Пределы допускаемой средней погрешности при первичной поверке (в эксплуатации) для весов класса XIII(1), г |
Число пове-роч-ных делений (n) |
|
DWM 750 АВС |
750 |
2 |
0,1 |
От 2 до 50 включ. Св. 50 до 200 включ. Св. 200 до 750 включ. |
±0,05 (±0,1) ±0,1 (±0,2) ±0,15 (±0,3) |
7500 |
|
DWM 1500 АВС |
1500 |
4 |
0,2 |
От 4 до 100 включ. Св. 100 до 400 включ. Св. 400 до 1500 включ. |
±0,1 (±0,2) ±0,2 (±0,4) ±0,3 (±0,6) |
7500 |
|
DWM 3000 АВС |
3000 |
10 |
0,5 |
От 10 до 250 включ. Св. 250 до 1000 включ. Св. 1000 до 3000 включ. |
±0,25 (±0,5) ±0,5 (±1,0) ±0,75 (±1,5) |
6000 |
|
DWM 6000 АВС |
6000 |
20 |
1 |
От 20 до 500 включ. Св. 500 до 2000 включ. Св. 2000 до 6000 включ. |
±0,5 (±1,0) ±1,0 (±2,0) ±1,5 (±3,0) |
6000 |
|
DWM 7500 АВС |
7500 |
20 |
1 |
От 20 до 500 включ. Св. 500 до 2000 включ. Св. 2000 до 7500 включ. |
±0,5 (±1,0) ±1,0 (±2,0) ±1,5 (±3,0) |
7500 |
Таблица 4 - Метрологические характеристики весов DWT/RC xxx ABC
|
Обозначение весов |
Максимальная нагрузка, Мах, кг |
Минимальная нагрузка, Min, кг |
Поверочное деление (е), кг |
Интервалы взвешивания, кг |
Пределы допускаемой средней погрешности при первичной поверке (в эксплуатации) для весов класса XIII(1), кг |
Число пове-роч-ных делений (n) |
|
DWT/RC 15 АВС |
15 |
0,1 |
0,005 |
От 0,1 до 2,5 включ. Св. 2,5 до 10 включ. Св. 10 до 15 включ. |
±0,0025 (±0,005) ±0,005 (±0,01) ±0,0075 (±0,015) |
3000 |
|
Обозначе ние весов |
Максимальная нагрузка, Мах, кг |
Минимальная нагрузка, Min, кг |
Поверочное деление (е), кг |
Интервалы взвешивания, кг |
Пределы допускаемой средней погрешности при первичной поверке (в эксплуатации) для весов класса XIII(1), кг |
Число пове-роч-ных делений (n ) |
|
DWT/RC 30 АВС |
30 |
0,2 |
0,01 |
От 0,2 до 5 включ. Св. 5 до 20 включ. Св. 20 до 30 включ. |
±0,005 (±0,01) ±0,01 (±0,02) ±0,015 (±0,03) |
3000 |
|
DWT/RC 60 АВС |
60 |
0,4 |
0,02 |
От 0,4 до 10 включ. Св. 10 до 40 включ. Св. 40 до 60 включ. |
±0,01 (±0,02) ±0,02 (±0,04) ±0,03 (±0,06) |
3000 |
|
DWT/RC 75 АВС |
75 |
1 |
0,05 |
От 1 до 25 включ. Св. 25 до 75 включ. |
±0,025 (±0,05) ±0,05 (±0,1) |
1500 |
|
DWT/RC 100 АВС |
100 |
1 |
0,05 |
От 1 до 25 включ. Св. 25 до 100 включ. |
±0,025 (±0,05) ±0,05 (±0,1) |
2000 |
|
DWT/RC 150 АВС |
150 |
1 |
0,05 |
От 1 до 25 включ. Св. 25 до 100 включ. Св. 100 до 150 включ. |
±0,025 (±0,05) ±0,05 (±0,1) ±0,075 (±0,15) |
3000 |
|
DWT/RC 300 АВС |
300 |
2 |
0,1 |
От 2 до 50 включ. Св. 50 до 200 включ. Св. 200 до 300 включ. |
±0,05 (±0,1) ±0,1 (±0,2) ±0,15 (±0,3) |
3000 |
|
DWT/RC 600 АВС |
600 |
4 |
0,2 |
От 4 до 100 включ. Св. 100 до 400 включ. Св. 400 до 600 включ. |
±0,1 (±0,2) ±0,2 (±0,4) ±0,3 (±0,6) |
3000 |
Таблица 5 - Метрологические характеристики весов DWR xxxx ABC
|
Обозначение весов |
Максимальная нагрузка, Мах, г |
Минимальная нагрузка, Min, г |
Поверочное деление (е), г |
Интервалы взвешивания, г |
Пределы допускаемой средней погрешности при первичной поверке (в эксплуатации) для весов класса XIII(1), г |
Число пове-роч-ных делений (n ) |
|
DWR 600 АВС |
600 |
4 |
0,2 |
От 4 до 100 включ. Св. 100 до 400 включ. Св. 400 до 600 включ. |
±0,1 (±0,2) ±0,2 (±0,4) ±0,3 (±0,6) |
3000 |
|
Обозначе ние весов |
Максимальная нагрузка, Мах, г |
Минимальная нагрузка, Min, г |
Поверочное деление (е), г |
Интервалы взвешивания, г |
Пределы допускаемой средней погрешности при первичной поверке (в эксплуатации) для весов класса XIII(1), г |
Число пове-роч-ных делений (n ) |
|
DWR 1500 АВС |
1500 |
10 |
0,5 |
От 10 до 250 включ. Св. 250 до 1000 включ. Св. 1000 до 1500 включ. |
±0,25 (±0,5) ±0,5 (±1,0) ±0,75 (±1,5) |
3000 |
|
DWR 3000 АВС |
3000 |
20 |
1 |
От 20 до 500 включ. Св. 500 до 2000 включ. Св. 2000 до 3000 включ. |
±0,5 (±1,0) ±1,0 (±2,0) ±1,5 (±3,0) |
3000 |
|
DWR 6000 АВС |
6000 |
40 |
2 |
От 40 до 1000 включ. Св. 1000 до 4000 включ. Св. 4000 до 6000 включ. |
±1,0 (±2,0) ±2,0 (±4,0) ±3,0 (±6,0) |
3000 |
|
DWR 7500 АВС |
7500 |
100 |
5 |
От 100 до 2500 включ. Св. 2500 до 7500 включ. |
±2,5 (±5,0) ±5,0 (±10,0) |
1500 |
Таблица 6 - Метрологические характеристики весов DWT/HL xxxx ABC
|
Обозначение весов |
Максимальная нагрузка, Мах, г |
Минимальная нагрузка, Min, г |
Поверочное деление (е), г |
Интервалы взвешивания, г |
Пределы допускаемой средней погрешности при первичной поверке (в эксплуатации) для весов класса XIII(1), г |
Число пове-роч-ных делений (n ) |
|
DWT/HL 300 АВС |
300 |
4 |
0,2 |
От 4 до 100 включ. Св. 100 до 300 включ. |
±0,1 (±0,2) ±0,2 (±0,4) |
1500 |
|
DWT/HL 1500 АВС |
1500 |
10 |
0,5 |
От 10 до 250 включ. Св. 250 до 1000 включ. Св. 1000 до 1500 включ. |
±0,25 (±0,5) ±0,5 (±1,0) ±0,75 (±1,5) |
3000 |
|
DWT/HL 3000 АВС |
3000 |
20 |
1 |
От 20 до 500 включ. Св. 500 до 2000 включ. Св. 2000 до 3000 включ. |
±0,5 (±1,0) ±1,0 (±2,0) ±1,5 (±3,0) |
3000 |
|
Обозначе ние весов |
Максимальная нагрузка, Мах, г |
Минимальная нагрузка, Min, г |
Поверочное деление (е), г |
Интервалы взвешивания, г |
Пределы допускаемой средней погрешности при первичной поверке (в эксплуатации) для весов класса XIII(1), г |
Число пове-роч-ных делений (n) |
|
DWT/HL 6000 АВС |
6000 |
40 |
2 |
От 40 до 1000 включ. Св. 1000 до 4000 включ. Св. 4000 до 6000 включ. |
±1,0 (±2,0) ±2,0 (±4,0) ±3,0 (±6,0) |
3000 |
|
DWT/HL 7500 АВС |
7500 |
100 |
5 |
От 100 до 2500 включ. Св. 2500 до 7500 включ. |
±2,5 (±5,0) ±5,0 (±10,0) |
1500 |
Таблица 7 - Метрологические характеристики весов DWM xxxx ABC
|
Обозначение весов |
Значение массы нагрузки, m, г |
Предел допускаемого стандартного отклонения (в процентах от значения массы нагрузки m или в граммах) для весов класса XIII(1) | |
|
при первичной поверке |
в эксплуатации | ||
|
От 2 до 50 включ. |
0,48 % |
0,6 % | |
|
Св. 50 до 100 включ. |
0,24 г |
0,3 г | |
|
DWM 750 АВС |
Св. 100 до 200 включ. |
0,24 % |
0,3 % |
|
Св. 200 до 300 включ. |
0,48 г |
0,6 г | |
|
Св. 300 до 500 включ. |
0,16 % |
0,2 % | |
|
Св. 500 до 750 включ. |
0,8 г |
1,0 г | |
|
От 4 до 50 включ. |
0,48 % |
0,6 % | |
|
Св. 50 до 100 включ. |
0,24 г |
0,3 г | |
|
Св. 100 до 200 включ. |
0,24 % |
0,3 % | |
|
DWM 1500 АВС |
Св. 200 до 300 включ. |
0,48 г |
0,6 г |
|
Св. 300 до 500 включ. |
0,16 % |
0,2 % | |
|
Св. 500 до 1000 включ. |
0,8 г |
1,0 г | |
|
Св. 1000 до 1500 включ. |
0,08 % |
0,1 % | |
|
От 10 до 50 включ. |
0,48 % |
0,6 % | |
|
Св. 50 до 100 включ. |
0,24 г |
0,3 г | |
|
Св. 100 до 200 включ. |
0,24 % |
0,3 % | |
|
DWM 3000 АВС |
Св. 200 до 300 включ. |
0,48 г |
0,6 г |
|
Св. 300 до 500 включ. |
0,16 % |
0,2 % | |
|
Св. 500 до 1000 включ. |
0,8 г |
1,0 г | |
|
Св. 1000 до 3000 включ. |
0,08 % |
0,1 % | |
|
Обозначение весов |
Значение массы нагрузки, m, г |
Предел допускаемого стандартного отклонения (в процентах от значения массы нагрузки m или в граммах) для весов класса XIII(1) | |
|
при первичной поверке |
в эксплуатации | ||
|
От 20 до 50 включ. |
0,48 % |
0,6 % | |
|
Св. 50 до 100 включ. |
0,24 г |
0,3 г | |
|
Св. 100 до 200 включ. |
0,24 % |
0,3 % | |
|
DWM 6000 АВС |
Св. 200 до 300 включ. |
0,48 г |
0,6 г |
|
Св. 300 до 500 включ. |
0,16 % |
0,2 % | |
|
Св. 500 до 1000 включ. |
0,8 г |
1,0 г | |
|
Св. 1000 до 6000 включ. |
0,08 % |
0,1 % | |
|
От 20 до 50 включ. |
0,48 % |
0,6 % | |
|
Св. 50 до 100 включ. |
0,24 г |
0,3 г | |
|
Св. 100 до 200 включ. |
0,24 % |
0,3 % | |
|
DWM 7500 АВС |
Св. 200 до 300 включ. |
0,48 г |
0,6 г |
|
Св. 300 до 500 включ. |
0,16 % |
0,2 % | |
|
Св. 500 до 1000 включ. |
0,8 г |
1,0 г | |
|
Св. 1000 до 7500 включ. |
0,08 % |
0,1 % | |
Таблица 8 - Метрологические характеристики весов DWT/RC xxx ABC
|
Обозначение весов |
Значение массы нагрузки, m, г |
Предел допускаемого стандартного отклонения (в процентах от значения массы нагрузки m или в граммах) для весов класса XIII(1) | |
|
при первичной поверке |
в эксплуатации | ||
|
От 100 до 200 включ. |
0,24 % |
0,3 % | |
|
Св. 200 до 300 включ. |
0,48 г |
0,6 г | |
|
DWT/RC 15 АВС |
Св. 300 до 500 включ. |
0,16 % |
0,2 % |
|
Св. 500 до 1000 включ. |
0,8 г |
1,0 г | |
|
Св. 1000 до 10000 включ. |
0,08 % |
0,1 % | |
|
Св. 10000 до 15000 включ. |
8 г |
10 г | |
|
От 200 до 300 включ. |
0,48 г |
0,6 г | |
|
Св. 300 до 500 включ. |
0,16 % |
0,2 % | |
|
DWT/RC 30 АВС |
Св. 500 до 1000 включ. |
0,8 г |
1,0 г |
|
Св. 1000 до 10000 включ. |
0,08 % |
0,1 % | |
|
Св. 10000 до 15000 включ. |
8 г |
10 г | |
|
Св. 15000 |
0,053 % |
0,067 % | |
|
Обозначение весов |
Значение массы нагрузки, m, г |
Предел допускаемого стандартного отклонения (в процентах от значения массы нагрузки m или в граммах) для весов класса XIII(1) | |
|
при первичной поверке |
в эксплуатации | ||
|
Св. 400 до 500 включ. |
0,16 % |
0,2 % | |
|
Св. 500 до 1000 включ. |
0,8 г |
1,0 г | |
|
DWT/RC 60 АВС |
Св. 1000 до 10000 включ. |
0,08 % |
0,1 % |
|
Св. 10000 до 15000 включ. |
8 г |
10 г | |
|
Св. 15000 |
0,053 % |
0,067 % | |
|
От 1000 до 10000 включ. |
0,08 % |
0,1 % | |
|
DWT/RC 75 АВС |
Св. 10000 до 15000 включ. |
8 г |
10 г |
|
Св. 15000 |
0,053 % |
0,067 % | |
|
От 1000 до 10000 включ. |
0,08 % |
0,1 % | |
|
DWT/RC 100 АВС |
Св. 10000 до 15000 включ. |
8 г |
10 г |
|
Св. 15000 |
0,053 % |
0,067 % | |
|
От 1000 до 10000 включ. |
0,08 % |
0,1 % | |
|
DWT/RC 150 АВС |
Св. 10000 до 15000 включ. |
8 г |
10 г |
|
Св. 15000 |
0,053 % |
0,067 % | |
|
От 2000 до 10000 включ. |
0,08 % |
0,1 % | |
|
DWT/RC 300 АВС |
Св. 10000 до 15000 включ. |
8 г |
10 г |
|
Св. 15000 |
0,053 % |
0,067 % | |
|
От 4000 до 10000 включ. |
0,08 % |
0,1 % | |
|
DWT/RC 600 АВС |
Св. 10000 до 15000 включ. |
8 г |
10 г |
|
Св. 15000 |
0,053 % |
0,067 % | |
Таблица 9 - Метрологические характеристики весов DWR xxxx ABC
|
Обозначение весов |
Значение массы нагрузки, m, г |
Предел допускаемого стандартного отклонения (в процентах от значения массы нагрузки m или в граммах) для весов класса XIII(1) | |
|
при первичной поверке |
в эксплуатации | ||
|
От 4 до 50 включ. |
0,48 % |
0,6 % | |
|
Св. 50 до 100 включ. |
0,24 г |
0,3 г | |
|
DWR 600 АВС |
Св. 100 до 200 включ. |
0,24 % |
0,3 % |
|
Св. 200 до 300 включ. |
0,48 г |
0,6 г | |
|
Св. 300 до 500 включ. |
0,16 % |
0,2 % | |
|
Св. 500 до 600 включ. |
0,8 г |
1,0 г | |
|
От 10 до 50 включ. |
0,48 % |
0,6 % | |
|
Св. 50 до 100 включ. |
0,24 г |
0,3 г | |
|
Св. 100 до 200 включ. |
0,24 % |
0,3 % | |
|
DWR 1500 АВС |
Св. 200 до 300 включ. |
0,48 г |
0,6 г |
|
Св. 300 до 500 включ. |
0,16 % |
0,2 % | |
|
Св. 500 до 1000 включ. |
0,8 г |
1,0 г | |
|
Св. 1000 до 1500 включ. |
0,08 % |
0,1 % | |
|
Обозначение весов |
Значение массы нагрузки, m, г |
Предел допускаемого стандартного отклонения (в процентах от значения массы нагрузки m или в граммах) для весов класса XIII(1) | |
|
при первичной поверке |
в эксплуатации | ||
|
DWR 3000 АВС |
От 20 до 50 включ. Св. 50 до 100 включ. Св. 100 до 200 включ. Св. 200 до 300 включ. Св. 300 до 500 включ. Св. 500 до 1000 включ. Св. 1000 до 3000 включ. |
0,48 % 0,24 г 0,24 % 0,48 г 0,16 % 0,8 г 0,08 % |
0,6 % 0,3 г 0,3 % 0,6 г 0,2 % 1,0 г 0,1 % |
|
DWR 6000 АВС |
От 40 до 50 включ. Св. 50 до 100 включ. Св. 100 до 200 включ. Св. 200 до 300 включ. Св. 300 до 500 включ. Св. 500 до 1000 включ. Св. 1000 до 6000 включ. |
0,48 % 0,24 г 0,24 % 0,48 г 0,16 % 0,8 г 0,08 % |
0,6 % 0,3 г 0,3 % 0,6 г 0,2 % 1,0 г 0,1 % |
|
DWR 7500 АВС |
Св. 100 до 200 включ. Св. 200 до 300 включ. Св. 300 до 500 включ. Св. 500 до 1000 включ. Св. 1000 до 7500 включ. |
0,24 % 0,48 г 0,16 % 0,8 г 0,08 % |
0,3 % 0,6 г 0,2 % 1,0 г 0,1 % |
Таблица 10 - Метрологические характеристики весов DWT/HL xxxx ABC
|
Обозначение весов |
Значение массы нагрузки, m, г |
Предел допускаемого стандартного отклонения (в процентах от значения массы нагрузки m или в граммах) для весов класса XIII(1) | |
|
при первичной поверке |
в эксплуатации | ||
|
От 4 до 50 включ. |
0,48 % |
0,6 % | |
|
DWT/HL 300 АВС |
Св. 50 до 100 включ. |
0,24 г |
0,3 г |
|
Св. 100 до 200 включ. |
0,24 % |
0,3 % | |
|
Св. 200 до 300 включ. |
0,48 г |
0,6 г | |
|
От 10 до 50 включ. |
0,48 % |
0,6 % | |
|
Св. 50 до 100 включ. |
0,24 г |
0,3 г | |
|
Св. 100 до 200 включ. |
0,24 % |
0,3 % | |
|
DWT/HL 1500 АВС |
Св. 200 до 300 включ. |
0,48 г |
0,6 г |
|
Св. 300 до 500 включ. |
0,16 % |
0,2 % | |
|
Св. 500 до 1000 включ. |
0,8 г |
1,0 г | |
|
Св. 1000 до 1500 включ. |
0,08 % |
0,1 % | |
|
Обозначение весов |
Значение массы нагрузки, m, г |
Предел допускаемого стандартного отклонения (в процентах от значения массы нагрузки m или в граммах) для весов класса XIII(1) | |
|
при первичной поверке |
в эксплуатации | ||
|
От 20 до 50 включ. |
0,48 % |
0,6 % | |
|
Св. 50 до 100 включ. |
0,24 г |
0,3 г | |
|
Св. 100 до 200 включ. |
0,24 % |
0,3 % | |
|
DWT/HL 3000 АВС |
Св. 200 до 300 включ. |
0,48 г |
0,6 г |
|
Св. 300 до 500 включ. |
0,16 % |
0,2 % | |
|
Св. 500 до 1000 включ. |
0,8 г |
1,0 г | |
|
Св. 1000 до 3000 включ. |
0,08 % |
0,1 % | |
|
От 40 до 50 включ. |
0,48 % |
0,6 % | |
|
Св. 50 до 100 включ. |
0,24 г |
0,3 г | |
|
Св. 100 до 200 включ. |
0,24 % |
0,3 % | |
|
DWT/HL 6000 АВС |
Св. 200 до 300 включ. |
0,48 г |
0,6 г |
|
Св. 300 до 500 включ. |
0,16 % |
0,2 % | |
|
Св. 500 до 1000 включ. |
0,8 г |
1,0 г | |
|
Св. 1000 до 6000 включ. |
0,08 % |
0,1 % | |
|
От 100 до 200 включ. |
0,24 % |
0,3 % | |
|
Св. 200 до 300 включ. |
0,48 г |
0,6 г | |
|
DWT/HL 7500 АВС |
Св. 300 до 500 включ. |
0,16 % |
0,2 % |
|
Св. 500 до 1000 включ. |
0,8 г |
1,0 г | |
|
Св. 1000 до 7500 включ. |
0,08 % |
0,1 % | |
Таблица 11 - Метрологические характеристики весов DWM xxxx ABC
|
Обозначение весов |
Интервалы взвешивания, г |
Пределы допускаемой погрешности при первичной поверке (в эксплуатации) для весов класса Y(a), г |
|
DWM 750 АВС |
От 2 до 50 включ. Св. 50 до 200 включ. Св. 200 до 750 включ. |
±0,1 (±0,15) ±0,15 (±0,25) ±0,2 (±0,35) |
|
DWM 1500 АВС |
От 4 до 100 включ. Св. 100 до 400 включ. Св. 400 до 1500 включ. |
±0,2 (±0,3) ±0,3 (±0,5) ±0,4 (±0,7) |
|
Обозначение весов |
Интервалы взвешивания, г |
Пределы допускаемой погрешности при первичной поверке (в эксплуатации) для весов класса Y(a), г |
|
DWM 3000 АВС |
От 10 до 250 включ. Св. 250 до 1000 включ. Св. 1000 до 3000 включ. |
±0,5 (±0,75) ±0,75 (±1,25) ±1,0 (±1,75) |
|
DWM 6000 АВС |
От 20 до 500 включ. Св. 500 до 2000 включ. Св. 2000 до 6000 включ. |
±1,0 (±1,5) ±1,5 (±2,5) ±2 (±3,5) |
|
DWM 7500 АВС |
От 20 до 500 включ. Св. 500 до 2000 включ. Св. 2000 до 7500 включ. |
±1,0 (±1,5) ±1,5 (±2,5) ±2 (±3,5) |
Таблица 12 - Метрологические характеристики весов DWT/RC xxx ABC
|
Обозначение весов |
Интервалы взвешивания, кг |
Пределы допускаемой погрешности при первичной поверке (в эксплуатации) для весов класса Y(a), кг |
|
DWT/RC 15 АВС |
От 0,1 до 2,5 включ. Св. 2,5 до 10 включ. Св. 10 до 15 включ. |
±0,005 (±0,0075) ±0,0075 (±0,0125) ±0,01 (±0,0175) |
|
DWT/RC 30 АВС |
От 0,2 до 5 включ. Св. 5 до 20 включ. Св. 20 до 30 включ. |
±0,01 (±0,015) ±0,015 (±0,025) ±0,02 (±0,035) |
|
DWT/RC 60 АВС |
От 0,4 до 10 включ. Св. 10 до 40 включ. Св. 40 до 60 включ. |
±0,02 (±0,03) ±0,03 (±0,05) ±0,04 (±0,07) |
|
DWT/RC 75 АВС |
От 1 до 25 включ. Св. 25 до 75 включ. |
±0,05 (±0,075) ±0,075 (±0,125) |
|
DWT/RC 100 АВС |
От 1 до 25 включ. Св. 25 до 100 включ. |
±0,05 (±0,075) ±0,075 (±0,125) |
|
DWT/RC 150 АВС |
От 1 до 25 включ. Св. 25 до 100 включ. Св. 100 до 150 включ. |
±0,05 (±0,075) ±0,075 (±0,125) ±0,1 (±0,175) |
|
DWT/RC 300 АВС |
От 2 до 50 включ. Св. 50 до 200 включ. Св. 200 до 300 включ. |
±0,1 (±0,15) ±0,15 (±0,25) ±0,2 (±0,35) |
|
DWT/RC 600 АВС |
От 4 до 100 включ. Св. 100 до 400 включ. Св. 400 до 600 включ. |
±0,2 (±0,3) ±0,3 (±0,5) ±0,4 (±0,7) |
Таблица 13 - Метрологические характеристики весов DWR xxxx ABC
|
Обозначение весов |
Интервалы взвешивания, г |
Пределы допускаемой погрешности при первичной поверке (в эксплуатации) для весов класса Y(a), г |
|
DWR 600 АВС |
От 4 до 100 включ. Св. 100 до 400 включ. Св. 400 до 600 включ. |
±0,2 (±0,3) ±0,3 (±0,5) ±0,4 (±0,7) |
|
DWR 1500 АВС |
От 10 до 250 включ. Св. 250 до 1000 включ. Св. 1000 до 1500 включ. |
±0,5 (±0,75) ±0,75 (±1,25) ±1,0 (±1,75) |
|
DWR 3000 АВС |
От 20 до 500 включ. Св. 500 до 2000 включ. Св. 2000 до 3000 включ. |
±1,0 (±1,5) ±1,5 (±2,5) ±2,0 (±3,5) |
|
DWR 6000 АВС |
От 40 до 1000 включ. Св. 1000 до 4000 включ. Св. 4000 до 6000 включ. |
±2,0 (±3,0) ±3,0 (±5,0) ±6,0 (±7,0) |
|
DWR 7500 АВС |
От 100 до 2500 включ. Св. 2500 до 7500 включ. |
±5,0 (±7,5) ±7,5 (±12,5) |
Таблица 14 - Метрологические характеристики весов DWT/HL xxxx ABC
|
Обозначение весов |
Интервалы взвешивания, г |
Пределы допускаемой погрешности при первичной поверке (в эксплуатации) для весов класса Y(a), г |
|
DWT/HL 300 АВС |
От 4 до 100 включ. Св. 100 до 300 включ. |
±0,2 (±0,3) ±0,3 (±0,5) |
|
DWT/HL 1500 АВС |
От 10 до 250 включ. Св. 250 до 1000 включ. Св. 1000 до 1500 включ. |
±0,5 (±0,75) ±0,75 (±1,25) ±1,0 (±1,75) |
|
DWT/HL 3000 АВС |
От 20 до 500 включ. Св. 500 до 2000 включ. Св. 2000 до 3000 включ. |
±1,0 (±1,5) ±1,5 (±2,5) ±2,0 (±3,5) |
|
DWT/HL 6000 АВС |
От 40 до 1000 включ. Св. 1000 до 4000 включ. Св. 4000 до 6000 включ. |
±2,0 (±3,0) ±3,0 (±5,0) ±6,0 (±7,0) |
|
DWT/HL 7500 АВС |
От 100 до 2500 включ. Св. 2500 до 7500 включ. |
±5,0 (±7,5) ±7,5 (±12,5) |
Таблица 15 - Основные технические характеристики
|
Наименование характеристики |
Обозначение весов | |||
|
DWM xxxx ABC |
DWT/RC xxx ABC |
DWR xxxx ABC |
DWT/HL хxxx ABC | |
|
Максимальная скорость грузовой транспортной системы, м/мин |
96 |
102 |
- |
60 |
|
Скорость взвешивания, на- грузок/мин |
500 |
от 80 до 160 |
от 80 до 160 |
180 |
|
Условия эксплуатации: -диапазон температуры, °С |
от +5 до +40 |
от 0 до +40 |
от 0 до +40 |
от 0 до +40 |
|
- относительная влажность воздуха при 35 °С, %, не более |
85 |
85 |
85 |
85 |
Таблица 16 - Основные технические характеристики
|
Наименование характеристики |
Обозначение весов | |||
|
DWM xxxx ABC |
DWT/RC xxx ABC |
DWR xxxx ABC |
DWT/HL хxxx ABC | |
|
Число весоизмерительных датчиков |
1 |
4 |
1, 2 |
1 |
|
Габаритные размеры, мм, не более | ||||
|
- длина |
4500 |
3500 |
1800 |
2500 |
|
- ширина |
1500 |
1500 |
1500 |
1500 |
|
- высота |
1800 |
1800 |
1800 |
1800 |
|
Масса, кг, не более |
350 |
400 |
150 |
150 |
|
Параметры электрического питания: - напряжение переменного тока, В |
230 |
230/400 |
230 |
230 |
|
- частота переменного тока, Гц |
от 50 до 60 |
от 50 до |
от 50 до 60 |
от 50 до 60 |
|
60 | ||||
|
Потребляемая мощность, Вт, не более |
500 |
1000 |
1000 |
500 |
|
Средний срок службы, лет |
10 | |||
|
Вероятность безотказной работы за 2000 ч |
0,9 | |||
Таблица 17 - Перечень весоизмерительных датчиков и компьютерных терминалов, применяемых в весах
|
Обозначение весов |
Обозначение весоизмерительного датчика (весоизмерительного устройства) |
Обозначение компьютерного терминала |
|
DWM xxxx ABC |
MWMH |
PUE 5 или HY |
|
DWT/RC xxx ABC |
355, SB8, BM 11 |
PUE 5 или HY или PUE C32 |
|
DWR xxxx ABC |
SP4, PW15B |
PUE 5 |
|
DWT/HL xxxх ABC |
1042, PW25, SP4, PW15B |
PUE 5 или HY |
