Принцип действия весов основан на использовании электромагнитной силовой компенсации, при которой вес измеряемого груза уравновешивается силой взаимодействия электрического тока, протекающего по обмотке компенсационной катушки, с магнитным полем, создаваемым между полюсами постоянного магнита. Устойчивое равновесие механической системы весовой ячейки, жестко связанной с компенсационной катушкой, обеспечивается электронным регулятором. Если в нагрузке происходят изменения, то регулятор изменяет ток, протекающий через катушку, до тех пор, пока не восстановится прежнее среднее положение механической системы. Компенсационный ток, пропорциональный массе измеряемого груза, поступает в терминал для последующей обработки и индикации результатов измерений.

Конструктивно весы состоят из весоизмерительного устройства и терминала.

Весы оснащены ветрозащитной витриной.

Весы представлены моделями PS 1050 и PS 1201, различаюшихся максимальными нагрузками.

Весы выпускаются в шести вариантах исполнения: весы PS/C/2 оснащены стандартным LCD дисплеем, весы PS/Х - широкоформатным графическим дисплеем; весы PS/Y - цветным сенсорным дисплеем, весы PS/СВ оснащены стандартным LCD дисплеем и дополнительным интерфейсом Wi-Fi, весы PS/ХВ - широкоформатным графическим дисплеем и дополнительным интерфейсом Wi-Fi; весы PS/ТВ оснащены цветным сенсорным дисплеем и интерфейсом Bluetooth.

Весы оснащены устройствами, приведенными в таблице 1. Таблица 1

Весы реализуют следующие функции:

• -  функция счета;

• -  функция дозирования;

• - функция взвешивания в процентном соотношении;

• -  функция определения плотности;

• -  функция статистики;

• -  отображение - дата\время;

• -  подсветка дисплея в спящем режиме.

Весы снабжены интерфейсами: RS232-1, RS232-1, USB, Wi-Fi, Bluetooth.

Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются поверх винтов стяжки корпуса контрольной этикеткой изготовителя. В случае вскрытия - контрольная этикетка деформируется путем разделения контрольного рисунка; на месте удаления остаётся не смываемый след от этикетки. Для опломбирования пластины с маркировкой используется контрольная этикетка, разрушаемая при снятии. Схема пломбирования от несанкционированного доступа приведена на рисунках 1 и 3.

Схема пломбирования контрольными этикетками

Рисунок 1 - Схема пломбирования от несанкционированного доступа весов.

Рисунок 2 - Общий вид весов с графическим дисплеем и с сенсорным дисплеем.

RADWA& W-iii tlBMmnlwnr _т

' ‘ '* "*___ bw iiMmii] Г0П1 CL I^_J

I Mr-24! ₽& чайисвп 4ИЯ№4

VA4 1?iK>3 Mhll.lg d U.CKlIq • - «|ii_u г             _   -   _

I U <   № > ПОгпД tM ULJhRaFJi               Д.Д| Л Ly k/

I iMawi rrtairi C< “                   -----

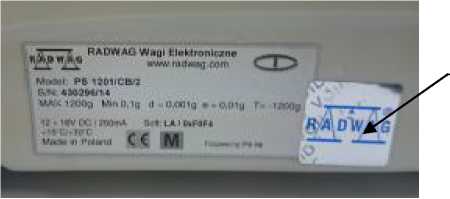

Контрольная этикетка

Рисунок 3 -Маркировка весов.

Маркировка весов производится на фирменной пластине (Рис. 3).

• -  торговая марка изготовителя;

• -  класс точности;

• -  обозначение типа весов;

• - максимальная нагрузка (Max);

• - минимальная нагрузка (Min);

• -  поверочное деление (e);

• -  действительная цена деления (d);

• - диапазон устройства выборки массы тары (Т);

• - знак утверждения типа;

• -  серийный номер весов;

• -  параметры электропитания;

- предельные значения температуры ;

- знак соответствия требованиям основных директив ЕС.

, включая показатели точности:

• 1. Класс точности весов по ГОСТ OIML R 76 -1-2011...........................специальный

• 2. Максимальная нагрузка (Max) и минимальная нагрузка (Min), действительная цена деления (d), поверочное деление (e), число поверочных делений (n), пределы допускаемой погрешности весов (mpe) при поверке приведены в таблице 3.

• 3. Пределы допускаемой погрешности в эксплуатации равны удвоенному значению

пределов допускаемых погрешностей при поверке.

• 4. Предел допускаемого размаха..................................................................|mpe|

• 5. Диапазон устройства выборки массы тары, кг.......................................от 0 до Max

• 6. Диапазон устройства первоначальной установки нуля не превышает...........20 % Мах

• 7. Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за

нулем не превышает........................................................................................4 % Мах

• 8. Условия эксплуатации:

-предельные значения температуры (T_min, T_max)........................................+15, + 30

- относительная влажность воздуха (без конденсации), %...........................от 30 до 80

• 9. Потребляемая мощность, В^А , не более...........................................................16

• 10. Параметры электропитания:

1) электропитание от сети переменного тока (через адаптер):

• - напряжением, В.........................................................................230 ± 23

• - частотой, Гц.................................................................................50 ± 1

• 11. Значения массы и размеров весов приведены в таблице 4.

• 12. Вероятность безотказной работы за 2000 ч..................................................0,95

• 13. Средний срок службы весов, лет....................................................................10

Таблица 3

Таблица 4
