Номер по Госреестру СИ: 52826-13
52826-13 Микровесы
(MXA)
Назначение средства измерений:
Микровесы серии МХА (далее - весы) предназначены для статических измерений массы.
Внешний вид.
Микровесы
Рисунок № 1
Внешний вид.
Микровесы
Рисунок № 2
Внешний вид.
Микровесы
Рисунок № 3
Внешний вид.
Микровесы
Рисунок № 4
Программное обеспечение
В весах используется встроенное программное обеспечение (ПО ), выполняющее функ -ции по сбору, передаче, обработке и представлению измерительной информации.
Таблица 2- Идентификационные данные ПО
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) прог-раммного обеспечения |
Цифровой идентификатор метрологически значимой части программного обеспечения (контрольная сумма испол-няемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
L |
L |
от 1.1.2 до 1.1.9 |
0xF501 |
CRC-16 |
Идентификация программы осуществляется путем просмотра номера версии программного обеспечения во время прохождения теста после включения
весов, а также путем просмотра в меню раздела «Информация о системе» на дисплее весов. Подготовленные к применению весы для защиты от несанкционированного доступа пломбируются контрольной этикеткой.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010 для весов, оснащенных интерфейсом связи.
Влияние ПО учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и фотохимическим способом на фирменную пластину, закрепляемую на корпусе весов.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Микровесы серии МХА. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к микровесам серии МХА-
1. ГОСТ Р 53228-2008 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.
-
2. ГОСТ 8.021-2005 ГСИ. Государственная поверочная схема для средств измерений массы.
-
3. Техническая документация изготовителя.
Лист № 5 всего листов 5
Изготовитель
Фирма «RADWAG WAGI ELEKTRONICZE Witold Lewandowski», Польша Адрес: ul. Bracka, 28 26-600 Radom, PolandИспытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» Регистрационный номер 30001-10Адрес: Санкт-Петербург, 190005, Московский пр., 19, тел: +7 812 251-7601, + 7 812 327-5835, факс: +7 812 713-0114,
е-mail: info@vniim.ru
Принцип действия весов основан на использовании электромагнитной силовой компенсации, при которой вес измеряемого груза уравновешивается силой взаимодействия электрического тока, протекающего по обмотке компенсационной катушки, с магнитным полем, создаваемым между полюсами постоянного магнита. Устойчивое равновесие механической системы весовой ячейки, жестко связанной с компенсационной катушкой, обеспечивается электронным регулятором. Если в нагрузке происходят изменения, то регулятор изменяет ток, протекающий через катушку, до тех пор, пока не восстановится прежнее среднее положение механической системы. Компенсационный ток, пропорциональный массе измеряемого груза, поступает в терминал для последующей обработки и индикации результатов измерений.
Конструктивно весы состоят из весоизмерительного устройства с ветрозащитной витриной и терминала.
Весы выпускаются в модификациях: МХА 2.3Y, MXA 2.3Y.P, МХА 5.3Y, МХА 5.3Y.F, MXA 11.3Y, MXA 21.3Y, различающихся максимальной и минимальной нагрузками, действительной ценой деления и габаритными размерами.
Весы оснащены устройствами, приведенными в таблице 1. Таблица 1
Устройства |
Ссылка на пункт ГОСТ Р 53228-2008 |
Устройство первоначальной установки нуля |
Т.2.7.2.4 |
Полуавтоматическое устройство установки нуля |
Т.2.7.2.2 |
Устройство слежения за нулем |
Т.2.7.3 |
Полуавтоматическое устройство выборки массы тары |
Т.2.7.4 |
Автоматическое устройство юстировки чувствительности |
4.1.2.5 |
Устройство установки по уровню весов |
Т.2.7.1 |
Вспомогательное показывающее устройство |
3.4 |
Датчик движения для бесконтактного управления весами и открытия витрины |
- |
Весы реализуют следующие функции:
-
- функция счета;
-
- функция дозирования;
-
- функция взвешивания в процентном соотношении;
-
- функция определения плотности;
-
- функция статистики;
-
- функция ввода формулы смеси;
-
- отображение - дата\время;
-
- подсветка со спящим режимом.
Весы снабжены защищенными интерфейсами (в соответствии с T.2.3.6
ГОСТ Р 53228-2008) RS232, USB.
Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются поверх винтов стяжки корпуса контрольной этикеткой изготовителя. В случае вскрытия - контрольная этикетка деформируется путем разделения контрольного рисунка; на месте удаления остаётся не смываемый след от этикетки. Для опломбирования пластины с маркировкой используется контроль-
ная этикетка, разрушаемая при снятии. Схема пломбирования от несанкционированного доступа приведена на рисунке 1.

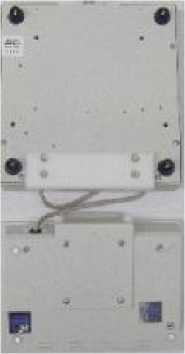

Рисунок 1 - Схема пломбирования от несанкционированного доступа.
n
Рисунок 2 - Общий вид весов.
дДпи.Дс МППЙ МХА 21/3Y 8/N: 1М54-931Л2 |
*G Wag) EleMroniczne ■a'»wi rad'/jggjwm jSj О . | |
Wax :-'lij Min С, I mg d ■ |
ng 0 img ‘--iig |
ЙУ® |
23{1V 50нг .. i,| ay ; -r |
/Ox | |
• 18‘casc: c — |
2 0 12 | |
Made n Pol.i"d |
1 ticpeeCTf} СИ РФ Afe |
Контрольная этикетка
Рисунок 3 -Маркировка весов
Маркировка весов производится на фирменной пластине (Рис. 3):
-
- торговая марка изготовителя;
-
- класс точности;
-
- обозначение типа весов;
-
- максимальная нагрузка (Max);
-
- минимальная нагрузка (Min);
-
- поверочное деление (e);
-
- действительная цена деления (d);
-
- диапазон устройства выборки массы тары (Т);
- знак утверждения типа ;
- номер в Госреестре СИ ;
- серийный номер весов;
- параметры электропитания ;
- предельные значения температуры ;
- знак соответствия требованиям основных директив ЕС.
, включая показатели точности:
-
1. Класс точности весов по ГОСТ Р 53228-2008 ................................специальный
-
2. Максимальная нагрузка (Max) и минимальная нагрузка (Min), действительная цена деления (d), поверочное деление (e), число поверочных делений (n), пределы допускаемой по-
грешности весов (mpe) при поверке приведены в таблице 3.
-
3. Предел допускаемого размаха...............................................................|mpe|
-
4. Диапазон устройства выборки массы тары, кг....................................от 0 до Max
-
5. Диапазон устройства первоначальной установки нуля не превышает.......20 % Мах
-
6. Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за
нулем не превышает...................................................................................4 % Мах
-
7. Условия эксплуатации:
-
- предельные значения температуры (Tmin, Tmax), °С.............................+18, + 30
-
- относительная влажность воздуха (без конденсации), %..................от 45 до 65
Таблица 3
Обозначение |
Max, г |
Min, г |
d, мг |
е, мг |
n |
Интервалы взвешивания |
Пределы допускаемой погрешности при поверке, мг |
MXA 2.3Y |
2 |
0,001 |
0,0001 |
1 |
20000 |
От 0,001 г до 2 г вкл |
± 0,5 |
MXA 2.3Y.P |
2 |
0,001 |
0,001 |
1 |
2000 |
От 0,001 г до 2 г вкл |
± 0,5 |
MXA 5.3Y, MXA 5.3Y.F |
5 |
0,001 |
0,001 |
1 |
5000 |
От 0,001 г до 5 г вкл |
± 0,5 |
MXA 11.3Y |
11 |
0,001 |
0,001 |
1 |
11000 |
От 0,001 г до 11 г вкл. |
± 0,5 |
MXA 21.3Y |
21 |
0,001 |
0,001 |
1 |
21000 |
От 0,001 г до 21 г вкл. |
± 0,5 |
-
8. Потребляемая мощность, В-А , не более........................................................15
-
9. Параметры электропитания:
1) электропитание от сети переменного тока (через адаптер):
-
- напряжением, В......................................................................230 ± 23
-
- частотой, Гц..............................................................................50 ± 1
-
10. Значения массы и размеров весов для различных модификаций приведены в таблице4
-
11. Вероятность безотказной работы за 2000 ч...............................................0,95
-
12. Средний срок службы весов, лет..................................................................10 Таблица 4
Обозначение
Габаритные размеры чашки весов, мм (диаметр)
Габаритные размеры весоизмерительного устройства и терминала (длина, ширина, высота), не более, мм
Масса весов, кг
МХА 2.3Y
16
370 х 173 х 173 / 360 x 208 x 74
10,2
МХА 2.3Y.P
16
МХА 5.3Y
26
МХА 5.3Y.F
100
МХА 11.3Y
26
МХА 21.3Y
26
