Номер по Госреестру СИ: 57870-14
57870-14 Машины испытательные универсальные
(STB)
Назначение средства измерений:
Машины испытательные универсальные STB (далее машины) предназначены для измерения силы при испытаниях образцов материалов на растяжение, сжатие и изгиб.
Внешний вид.
Машины испытательные универсальные
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее - ПО) машин является встроенным и полностью метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на экране компьютера персонального, подключенного к машине через интерфейс RS-232, при включении компьютера машины в сеть через адаптеры.
Переход в сервисный режим, позволяющий изменять ПО и настройки машин, возможен только сервисным инженером на специальном оборудовании. Вскрытие корпуса весов не дает возможности получить доступ к электронным настройкам и ПО, поэтому пломбирования корпуса не требуется.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».
Таблица 1
Идентификационные данные (признаки) |
Значение |
1 |
2 |
Наименование ПО |
Машины |
Идентификационное наименование ПО |
TACT |
Номер версии (идентификационный номер) ПО |
1.1.0.ХХХХ |
Цифровой идентификатор ПО |
f86dd277f2c11734229b11697dc7ce09 |
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе машины.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам испытательным универсальным STB
-
1 ГОСТ 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений силы».
-
2 Техническая документация фирмы «A&D Company, Limited», Япония.
Поверка
Поверкаосуществляется по документу МП 57870-14 «Машины испытательные универсальные STB. Методика поверки», утвержденному ФГУП «ВНИИМС» 12.05.2014 г.
Основные средства поверки:
- динамометры эталонные переносные 2-го разряда, основная погрешность ±0,12 % по ГОСТ 8.640-2014.
Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе 4.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке средств измерений, так как условия эксплуатации машин не обеспечивают его сохранность в течение всего интервала между поверками при нанесении на машины.
Изготовитель
Фирма «A&D SCALES CO., LTD», Республика Корея191, Inseok-ro, Deoksan-myeon, Jincheon-gun, Chungcheongbuk-do, Korea
Заявитель
Общество с ограниченной ответственностью «ЭЙ энд ДИ РУС» (ООО «ЭЙ энд ДИ РУС») 121357, г. Москва, ул. Верейская, д. 17
ИНН 7731547200
Тел/факс.: (495) 937 33 44 (495) 937 55 66
E-mail: info@and-rus.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Конструктивно машины состоят из корпуса, привода, силоизмерительного тензорезисторного датчика (далее датчик), захватов для крепления испытываемого образца, электрооборудования и персонального компьютера.
Корпус представляет собой жесткую несущую раму с двумя стойками, предназначенную для крепления всех элементов машины.

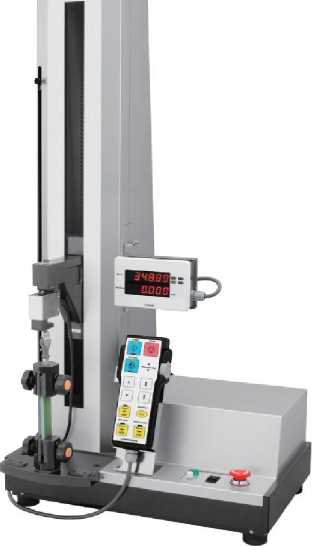

Общий вид машин представлен на рисунке 1.
Рисунок 1 - Общий вид
Принцип действия машин основан на преобразовании датчиком нагрузки, приложенной к испытываемому образцу, в аналоговый электрический сигнал, изменяющийся пропорционально этой нагрузке. Приложенная нагрузка, создаваемая машинами, деформирует испытуемый образец, при этом производится измерение значения величины этой нагрузки и соответствующей ей степени деформации образца.
Машины содержат два измерительных канала: канал измерения нагрузки, включающий в себя силоизмерительный тензометрический датчик и канал измерения перемещения подвижной траверсы, включающий в себя оптоэлектронный преобразователь угловых перемещений (датчик перемещения). Электрические сигналы от датчиков подаются на блок аналоговоцифрового преобразователя, где аналоговый сигнал преобразовывается в цифровой код, который передается в микропроцессорный прибор, размещенный в корпусе машины. Далее, измерительная информация выводится на дисплей прибора или передается на ПК (ПК может быть расположен на корпусе основания машины или в отдельном корпусе).
Модификации машин отличаются наибольшим пределом нагрузки, массой и габаритными размерами. Буквы S и L в обозначении модификаций обозначают высоту рамы (S-short, высота рамы 1050 мм, L-large, высота рамы 1450 мм).
На маркировочной табличке машины указывают:
- обозначение машины;
- знак утверждения типа;
- заводской номер;
- год и месяц изготовления.
-
1. Машина................................................................................................1 шт.
-
2. Адаптер сетевого питания.........................................................................1 шт.
-
3. Руководство по эксплуатации.....................................................................1 шт.
Таблица 2
Модель |
STB-1225L |
STB-1225S |
Наибольшая предельная нагрузка, кН |
2,5 | |
Диапазон измерений перемещения активного захвата, мм |
1000 |
600 |
Диапазон регулирования скорости перемещения активного захвата, мм/мин |
0,05 - 1000 |
Модель |
STB-1225L |
STB-1225S |
Пределы допускаемой погрешности измерения нагрузки (усилий) при прямом ходе, %, от измеряемой нагрузки |
±1,0 | |
Г абаритные размеры, мм, не более |
470x335x1450 |
470x335x1050 |
Масса, кг, не более |
56 |
43 |
Электрическое питание -от сети переменного тока с параметрами: напряжение, В частота, Гц |
от 187 до 242 от 49 до 51 | |
Диапазон рабочих температур, 0С |
От +5 до + 40 | |
Относительная влажность, % |
20-80 |
