МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

5 августа 2019 г.

О внесении изменений в описаМивсшипа на машины испытательные универсальных STB

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г, № 53732) (далее - Административный регламент), и в связи с обращением ООО «ЭЙ энд ДИ РУС» от 17 апреля 2019 г. № 19/281 приказываю:

• 1. Внести изменения в описание типа на машины испытательные универсальных STB, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 57870-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(-----------------------------

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «5» августа 2019 г. № 1823

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Машины испытательные универсальные STB

Машины испытательные универсальные STB (далее машины) предназначены для измерения силы при испытаниях образцов материалов на растяжение, сжатие и изгиб.

Принцип действия машин основан на преобразовании датчиком нагрузки, приложенной к испытываемому образцу, в аналоговый электрический сигнал, изменяющийся пропорционально этой нагрузке. Приложенная нагрузка, создаваемая машинами, деформирует испытуемый образец, при этом производится измерение значения величины этой нагрузки и соответствующей ей степени деформации образца.

Конструктивно машины состоят из корпуса, привода, силоизмерительного тензорезистор-ного датчика (далее датчик), захватов для крепления испытываемого образца, электрооборудования и персонального компьютера

Корпус представляет собой жесткую несущую раму с двумя стойками, предназначенную для крепления всех элементов машины

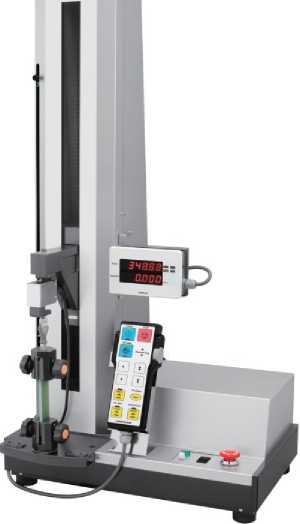

Общий вид машин представлен на рисунке 1.

Рисунок 1 - Общий вид

Машины содержат два измерительных канала: канал измерения нагрузки, включающий в себя силоизмерительный тензометрический датчик и канал измерения перемещения подвижной траверсы, включающий в себя оптоэлектронный преобразователь угловых перемещений (датчик перемещения). Электрические сигналы от датчиков подаются на блок аналогово-цифрового преобразователя, где аналоговый сигнал преобразовывается в цифровой код, который передается в микропроцессорный прибор, размещенный в корпусе машины. Далее, измерительная информация выводится на дисплей прибора или передается на ПК (ПК может быть расположен на корпусе основания машины или в отдельном корпусе).

Модификации машин отличаются наибольшим пределом нагрузки, массой и габаритными размерами. Буквы S и L в обозначении модификаций обозначают высоту рамы (S-short, высота рамы 1050 мм, L-large, высота рамы 1450 мм).

На маркировочной табличке машины указывают:

• - обозначение машины;

• - знак утверждения типа;

• - заводской номер;

• - год и месяц изготовления.

Программное обеспечение (далее - ПО) машин является встроенным и состоит из метрологически значимой и незначимой частей.

Идентификационным признаком ПО служит номер версии, который отображается на экране компьютера персонального, подключенного к машине через интерфейс RS-232, при включении компьютера машины в сеть через адаптеры.

Переход в сервисный режим, позволяющий изменять ПО и настройки машин, возможен только сервисным инженером на специальном оборудовании. Вскрытие корпуса машин не дает возможности получить доступ к электронным настройкам и ПО, поэтому пломбирования корпуса не требуется.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».

Идентификационные данные ПО приведены в таблице 1.

Таблица 1- Идентификационные данные ПО.

Метрологические и технические характеристики

Таблица 2

наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе машины.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

осуществляется по документу МП 57870-14 «Машины испытательные универсальные STB. Методика поверки», утвержденному ФГУП «ВНИИМС» 12.05.2014 г.

Основные средства поверки:

- динамометры эталонные переносные 2-го разряда, основная погрешность ± 0,12 % по ГОСТ 8.640-2014.

Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе 4.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке средств измерений, так как условия эксплуатации машин не обеспечивают его сохранность в течение всего интервала между поверками при нанесении на машины.

приведены в эксплуатационном документе.

ГОСТ 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений силы». Техническая документация фирмы «A&D Company, Limited», Япония.

Фирма «A&D Company, Limited», Япония

Адрес: 3-23-14 Higashi-Ikebukuro, Toshima-ku, Tokyo 170-0013, Japan

Тел.: 81 (3) 5391-6132

Факс: 81 (3) 5391-6148,

Общество с ограниченной ответственностью «ЭЙ энд ДИ РУС»

(ООО «ЭЙ энд ДИ РУС»)

ИНН 7731547200

Адрес: 1117545, г. Москва, ул. Дорожная, д. 3, корп. 6, комн. 8б

Тел. (факс): (495) 937 33 44, (495) 937 55 66

Web-сайт: www.aandd.ru

E-mail: info@and-rus.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46 Телефон (факс): (495) 437-5577, 437-5666 Web-сайт: www.vniims.ru

E-mail: office@vniims.ru.

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
