О внесении изменений в описание типа на блоки детектирования БДМГ-101
Приказы по основной деятельности по агентству Вн. Приказ № 1012 от 25.05.2018
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «___»_______2018 г. №______
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Блоки детектирования БДМГ-101
Назначение средства измеренийБлоки детектирования БДМГ-101 (далее - блоки) предназначены для измерений мощности амбиентного эквивалента дозы (далее - МАЭД) или мощности поглощенной дозы в воздухе (далее - МПД) фотонного излучения.
Описание средства измеренийКонструктивно блоки состоят из модуля электрометра (далее - МЭ) и модуля ионизационной камеры (далее - МИК).
МИК выпускается в четырех вариантах исполнения, отличающихся конструктивно -техническими и метрологическими характеристиками:
- МИК-01 с объёмом ионизационной камеры 100 см3;
- МИК-02 с объёмом ионизационной камеры 20 см3;
- МИК-03 с объёмом ионизационной камеры 500 см3;
- МИК-04 с объёмом ионизационной камеры 2 см3.
МИК состоит из ионизационной камеры, корпуса и электрометрического кабеля в защите.
МИК соединяется с МЭ электрометрическим кабелем с антимикрофонным покрытием в толстостенной силиконовой трубе, длина которого может достигать 30 м.
МЭ состоит из двух подмодулей: интерфейсного и электрометрического. Интерфейсный подмодуль состоит из управляемого узла питания, программируемого источника высокого напряжения и интерфейсного узла с опто-гальванической развязкой. Электрометрический подмодуль состоит из электрометрического усилителя, охваченных обратной связью измерительных резисторов и электрометрических реле, осуществляющих переключение диапазонов измерений.
Принцип работы блоков основан на измерении тока, возникающего в ионизационной камере МИК под действием ионизирующего излучения.
Внешний вид составных частей блоков, мест пломбировки и размещения знака утверждения типа приведены на рисунках 1-5.
Место
для размещения знака утверждения типа
Место для гарантийной пломбы

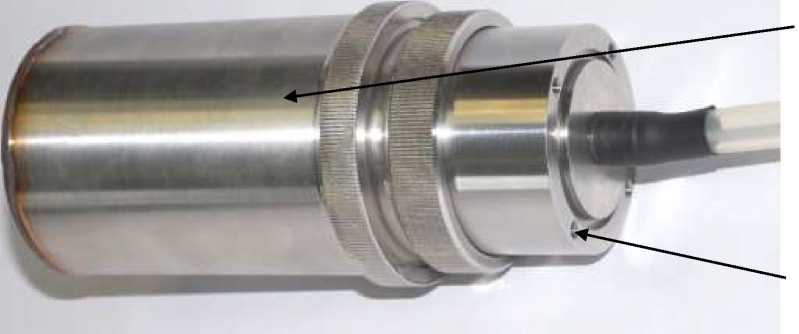

Рисунок 1 - Внешний вид модуля ионизационной камеры МИК-01
Место для размещения знака утверждения типа
Место для гарантийной пломбы

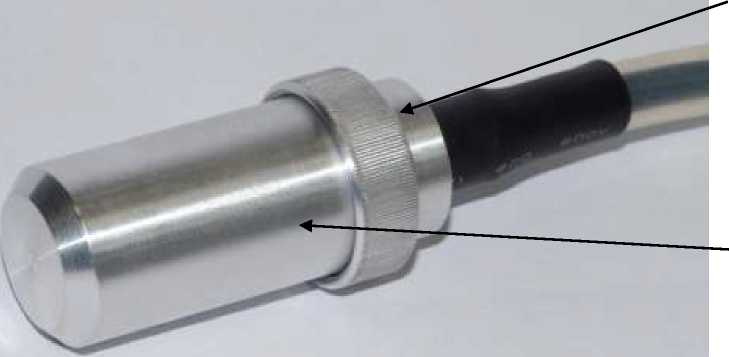

Рисунок 2 - Внешний вид модуля ионизационной камеры МИК-02
Место для размещения знака утверждения типа
Место для гарантийной пломбы

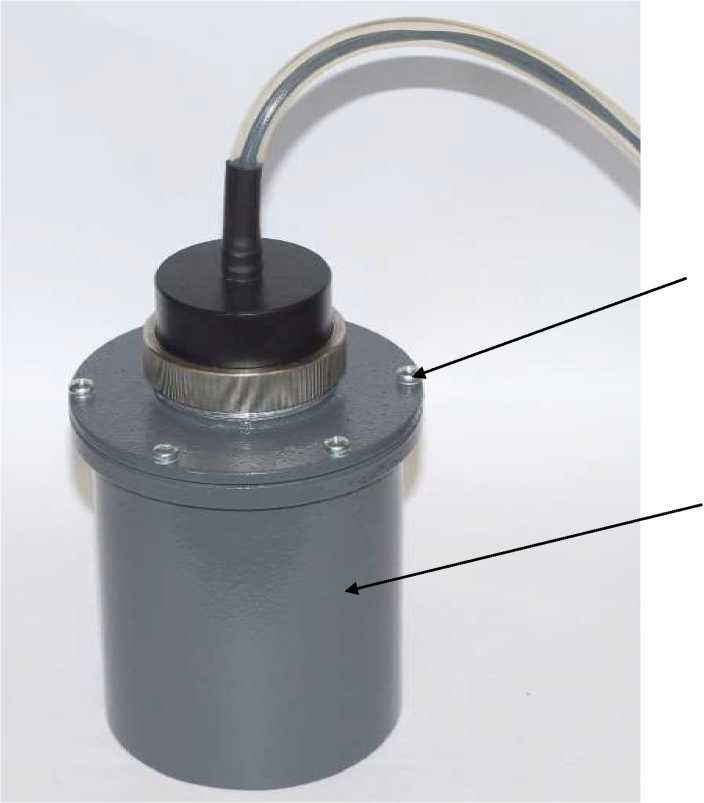

Рисунок 3 - Внешний вид модуля ионизационной камеры МИК-03

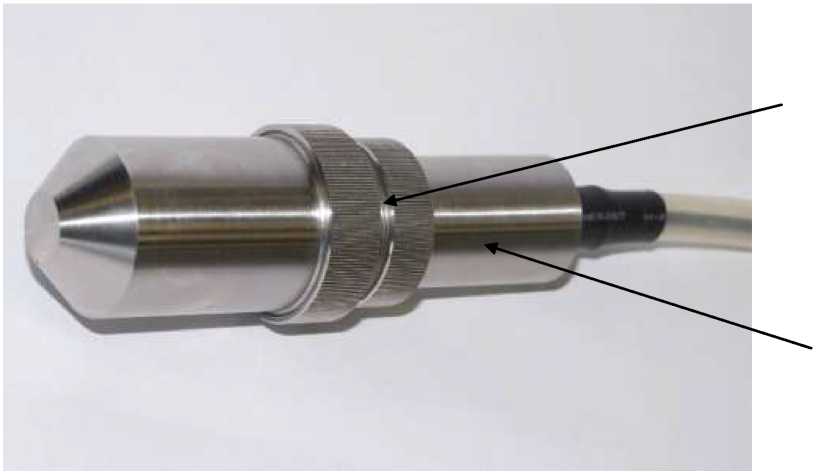

Рисунок 4. Внешний вид модуля ионизационной камеры МИК-04
Место для гарантийной пломбы
Место для размещения знака утверждения типа
Место для гарантийной пломбы
Место для размещения знака утверждения типа

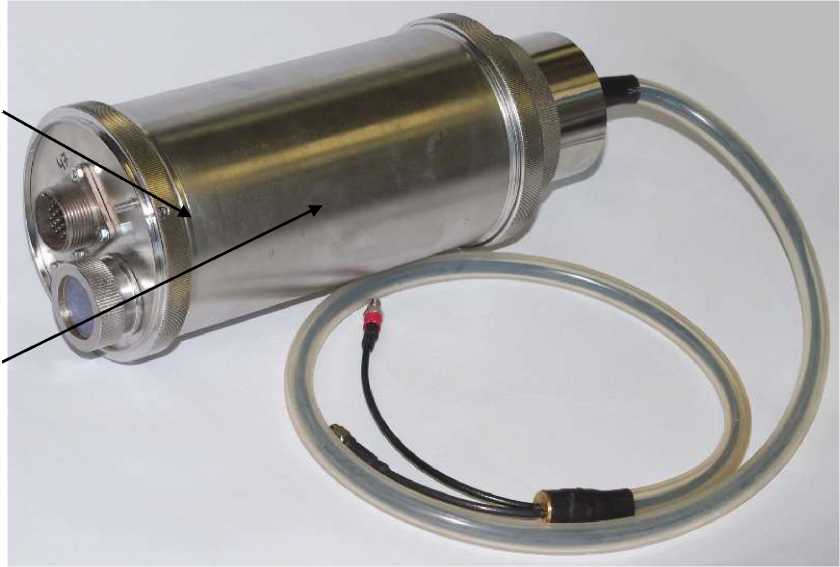

Рисунок 5 - Внешний вид модуля электрометра
Программное обеспечение (ПО) блоков состоит из двух ПО:
- встроенного программного обеспечения в виде программного кода (программа пользователя), записанного в постоянное запоминающее устройство (ПЗУ) блока с таблицами градуировочных коэффициентов и констант, имеющего наименование и свой номер версии исполнения.
- автономного программного обеспечения «DWPTest», устанавливаемого на ПЭВМ, имеющего возможность считывания текущей измерительной информации с блока и установки (записи) параметров и констант в память блока.
Метрологически значимой частью ПО БДМГ-101 является встроенное ПО, включающее программу (код) пользователя и данные таблиц градуировочных коэффициентов и констант, записываемых в память блока.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Встроенное |
DWPTest |
|
Номер версии (идентификационный номер) ПО |
3.01 |
02.01.2.00.03 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого модуля) |
- |
808a0f7b15cc156bc9dcce92b1489c20 |
|
Алгоритм вычисления идентификатора ПО |
- |
MD5 |
Защита ПО «DWPTest» от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон энергий фотонного излучения, МэВ |
от 0,05 до 3,0 |
|
Диапазон измерений МАЭД фотонного излучения, Зв/ч: | |
|
- БДМГ-101 с МИК-01 |
от 5М0-5 до 2М02 |
|
- БДМГ-101 с МИК-02 |
от 540-4 до 103 |
|
Диапазон измерений МПД фотонного излучения в воздухе, Гр/ч: | |
|
- БДМГ-101 с МИК-03 |
от 10-5 до 102 |
|
- БДМГ-101 с МИК-04 |
от 5М0-3 до 104 |
|
Чувствительность для энергии излучения нуклида 60Со, не менее: | |
|
- БДМГ-101 с МИК-01, Зв/Кл |
3,0.105 |
|
- БДМГ-101 с МИК-02, Зв/Кл |
1,5.106 |
|
- БДМГ-101 с МИК-03, Гр/Кл |
6,0.104 |
|
- БДМГ-101 с МИК-04, Гр/Кл |
7 1,2.10 |
|
Пределы допускаемой основной относительной погрешности измерений МАЭД и МПД фотонного излучения, % |
±15 |
|
Энергетическая зависимость относительно энергии 0,661 МэВ, % |
±25 |
|
Анизотропия чувствительности, % |
±30 |
|
Радиационный ресурс, Гр, не менее: | |
|
- БДМГ-101 с МИК-01 |
45 000 |
|
- БДМГ-101 с МИК-02 |
200 000 |
|
- БДМГ-101 с МИК-03 |
45 000 |
|
- БДМГ-101 с МИК-04 |
200 000 |
|
- МЭ |
100 |
|
Пределы допускаемой дополнительной погрешности измерений МАЭД или МПД фотонного излучения при отклонении температуры окружающего воздуха от нормальных условий на каждые 10°С, % |
±3 |
|
Пределы допускаемой дополнительной погрешности измерений МАЭД или МПД фотонного излучения при повышении влажности окружающего воздуха до 98 % при температуре 35 °С, % |
±5 |
|
Нормальные условия эксплуатации:
|
от 15 до 25 от 30 до 80 от 84 до 106,7 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления рабочего режима, мин, не более |
5 |
|
Время непрерывной работы, ч, не менее |
24 |
|
Нестабильность показаний за 24 ч непрерывной работы, % |
±5 |
|
Параметры питания: - напряжение постоянного тока, В |
от 9 до 42 |
|
Потребляемая мощность, Вт, не более |
3 |
|
Габаритные размеры, диаметр х высота, мм, не более: | |
|
- МИК-01 |
85x210 |
|
- МИК-02 |
45x160 |
|
- МИК-03 |
140x230 |
|
- МИК-04 |
35x90 |
|
- МЭ |
110x300 |
|
Масса (без соединительного кабеля), кг, не более: | |
|
- МИК-01 |
1,0 |
|
- МИК-02 |
0,3 |
|
- МИК-03 |
1,0 |
|
- МИК-04 |
0,2 |
|
- МЭ |
2,0 |
|
Средняя наработка на отказ, ч, не менее |
30 000 |
|
Средний срок службы, лет, не менее |
15 |
|
Рабочие условия эксплуатации:
МИК-01 с соединительным кабелем МИК-02, МИК-03, МИК-04 с соединительным кабелем МЭ
|
от -30 до +120 от -30 до +60 от -30 до +60 до 98 от 84,0 до 106,7 |
наносится на корпус в виде наклейки и типографским способом на титульные листы
руководства по эксплуатации ФВКМ.418266.009РЭ и паспорта ФВКМ.418266.009ПС. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
1 |
2 |
3 |
4 |
|
ФВКМ.418266.009 |
Блоки детектирования БДМГ-101 в составе: | ||
|
ГКПС44.02.00.000-01 |
Модуль ионизационной камеры МИК-01 |
1*шт. |
* С кабелем |
|
ГКПС.44.05.00.000-01 |
Модуль ионизационной камеры МИК-02 |
1) |
С кабелем |
|
ГКПС44.07.00.000 |
Модуль ионизационной камеры МИК-03 |
1) |
С кабелем |
|
ГКПС44.08.00.000 |
Модуль ионизационной камеры МИК-04 |
1) |
С кабелем |
|
ГКПС.44.01.00.000-01 |
Модуль электрометра МЭ |
1 шт. | |
|
ФВКМ.301524.047 |
Узел крепления МЭ |
1 шт. | |
|
Разъем 2РМГД-19 |
1 шт. | ||
|
ГКПС44.09.00.000 |
Кабель электрометрический |
1) | |
|
ФВКМ.301524.048 |
Узел крепления МИК-01 |
1) |
|
1 |
2 |
3 |
4 |
|
ФВКМ.301524.049 |
Узел крепления МИК-02 |
1) | |
|
ФВКМ.301524.050 |
Узел крепления МИК-03 |
1) | |
|
ФВКМ.301524.051 |
Узел крепления МИК-04 |
1) | |
|
ФВКМ.004001 |
Программное обеспечение «DWPTest» |
1 экз. | |
|
ФВКМ.418266.009РЭ |
Руководство по эксплуатации |
1 экз. | |
|
ФВКМ.418266.009ПС |
Паспорт |
1 экз. | |
|
Свидетельство о поверке |
1 экз. | ||
|
Упаковка |
1 шт. | ||
|
1) Поставляется в соответствии с условиями поставки | |||
осуществляется по документу ФВКМ.418266.009РЭ «Блоки детектирования БДМГ-101». Руководство по эксплуатации, раздел 4 «Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 25 января 2016 г.
Основные средства поверки:
- государственный первичный эталон единиц поглощенной дозы и мощности поглощенной дозы фотонного и электронного излучений ГЭТ 38-2011, диапазон измерений от 6,0.10-3 до 4,5403 Гр/мин, пределы допускаемой относительной погрешности измерений ±1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к блокам детектирования БДМГ-101ГОСТ 8.070-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений поглощенной и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и электронного излучений
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ТУ 4361-029-31867313-2015. Блоки детектирования БДМГ-101. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Научно-производственное предприятие «Доза» (ООО НПП «Доза»)
ИНН 7735542228
Адрес: 124498, г. Москва, г. Зеленоград, Георгиевский проспект, д.5, этаж 2, комн. 49
Телефон: +7 (495) 777-84-85, факс: +7 (495) 742-50-84
Web-сайт: www.doza.ru
E-mail: info@doza.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская область, Солнечногорский р-н, р.п. Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево.
Телефон (факс): +7 (495) 526-63-00
E-mail: office@vniiftri.ru.
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
