Номер по Госреестру СИ: 50149-12
50149-12 Весы неавтоматического действия
(FS)
Назначение средства измерений:
Весы неавтоматического действия FS (далее весы) предназначены для статического определения массы веществ и материалов.
Внешний вид.
Весы неавтоматического действия
Рисунок № 1
Внешний вид.
Весы неавтоматического действия
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным и полностью метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на задней поверхности индикатора. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Защита ПО и измерительной информации от преднамеренных воздействий соответствует требованиям ГОСТ Р 53228-2008 п. 5.5.1 «Дополнительные требования к электронным устройствам с программным управлением. Устройства со встроенным программным управлением».
Уровень защиты ПО от непреднамеренных и преднамеренных воздействии в соответствии с МИ 3286-2010 - «А».
аблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Весы FS |
-* |
P-3.00; P-3.01; P 3.10 |
-* |
-* |
*Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на маркировочную табличку, расположенную на индикаторе весов и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Весы неавтоматического действия FS. Руководство по эксплуатации», раздел 6 «Взвешивание».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия FS-
1. ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
-
2. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
-
3. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по приложению Н «Методика поверки весов» ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Идентификационные данные, а так же процедура идентификации программного обеспечения приведены в приложении к руководству по эксплуатации на весы.
Основные средства поверки: гири, соответствующие классу точности M1 по ГОСТ 7328-2001.
Заявитель
Общество с ограниченной ответственностью «ЭЙ энд ДИ РУС»(ООО «ЭЙ энд ДИ РУС»)
121357, г. Москва, ул. Верейская, д. 17.
Тел/факс.: (495) 937 33 44 (495) 937 55 66
E-mail: info@and-rus.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации № 30004-08. 119361, г. Москва, ул. Озерная, 46.
Тел./факс (495) 437-5577, 437-5666.
e-mail: office@vniims.ru
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и весоизмерительного прибора (индикатора), который закреплен на стойке. Весы выполнены из нержавеющей стали.

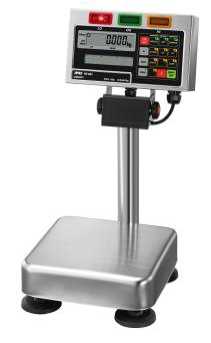

Общий вид весов представлен на рисунке 1.
Рисунок 1 - Общий вид весов FS
Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее этот сигнал преобразуется в цифровой код. Результаты взвешивания выводятся на жидкокристаллический дисплей.
Питание весов осуществляется через источник переменного тока или от дополнительной батареи. Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):
-
- устройство установки по уровню (Т.2.7.1);
-
- полуавтоматическое устройство установки нуля (Т.2.7.2.2);
-
- устройство первоначальной установки нуля (Т.2.7.2.4);
-
- устройство слежения за нулем (Т.2.7.3);
-
- устройство индикации отклонения от нуля (4.5.5);
-
- устройство установки нуля и уравновешивания тары (4.6.9);
-
- устройство выборки массы тары (Т.2.7.4);
Весы оснащены последовательным интерфейсом передачи данных RS232C.
Весы выполняют следующие функции:
-
- подсчет количества образцов;
-
- взвешивание в процентах.
На маркировочной табличке весов указывают:
-
- обозначение типа весов;
-
- класс точности;
-
- значения Max, Min, e;
-
- торговую марку изготовителя и его полное наименование;
- торговую марку или полное наименование представителя изготовителя для импортируемых весов;
- серийный номер;
- знак утверждения типа.
Знак поверки в виде наклейки наносится на корпус весов рядом с маркировочной табличкой.

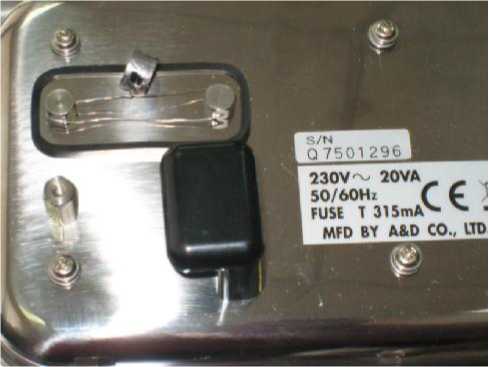

Схема пломбировки весов от несанкционированного доступа приведена на рисунке 2.
Рисунок 2 - Схема пломбировки весов
Весы выпускаются в следующих модификациях: FS-6Ki, FS-15Ki, FS-30Ki, отличающихся массой, габаритными размерами и метрологическими характеристиками.
-
1. Весы ................................................................................................................................1 шт.
-
2. Адаптер сетевого питания ............................................................................................1 шт.
-
3. Руководство по эксплуатации .....................................................................................1 экз.
Таблица 2
Наименование характеристик |
FS-6Ki |
FS-15Ki |
FS-30Ki |
Класс точности по ГОСТ Р 53228-2008 |
Ш | ||
Максимальная нагрузка (Max), г |
6 |
15 |
30 |
Действительная цена деления, (d), г и поверочное деление, (е), г, (e=d) |
2 |
5 |
10 |
Число поверочных делений (n) |
3000 |
3000 |
3000 |
Диапазон уравновешивания тары |
100 % Max | ||
Диапазон температур, °C |
от -10 до +40 | ||
Параметры адаптера сетевого питания:
|
от 187 до 242 от 49 до 51 | ||
Напряжение электрического питания от источника постоянного тока, В |
6 | ||
Масса, кг |
8,1 |
14,9 | |
Г абаритные размеры, мм |
250x414x496 |
380x464x496 |
