Номер по Госреестру СИ: 57871-14
57871-14 Машины испытательные универсальные
(RTF, RTG)
Назначение средства измерений:
Машины испытательные универсальные RTF, RTG (далее машина) предназначены для измерения силы при испытаниях образцов материалов на растяжение, сжатие и изгиб.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
RTF, RTG
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| АО "Приборостроительный завод" "ВИБРАТОР" | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.

Программное обеспечение (далее - ПО) весов является встроенным и полностью метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на экране компьютера персонального, подключенного к машине через интерфейс USB , при включении компьютера и машины в сеть через адаптеры.
Переход в сервисный режим, позволяющий изменять ПО и настройки весов, возможен только сервисным инженером на специальном оборудовании. Вскрытие корпуса весов не дает возможности получить доступ к электронным настройкам и ПО, поэтому пломбирования корпуса не требуется.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Наименование ПО |
Машины |
|
Идентификационное наименование ПО |
TACT |
|
Номер версии (идентификационный номер) ПО |
1.1.0.ХХХХ |
|
Цифровой идентификатор ПО |
f86dd277f2c11734229b11697dc7ce09 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе машины.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам испытательным универсальным RTF, RTG
1 ГОСТ 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений силы».
2 Техническая документация фирмы «A&D Company, Limited», Япония.
осуществляется по документу МП 57871-14 «Машины испытательные универсальные RTF, RTG. Методика поверки», утвержденному ФГУП «ВНИИМС» в мае 2014 г.
Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе 4.
Основные средства поверки:
- динамометры эталонные переносные 2-го разряда, основная погрешность ±0,12 % по ГОСТ 8.640-2014.
Знак поверки наносится на свидетельство о поверке средств измерений, так как условия эксплуатации машин не обеспечивают его сохранность в течение всего интервала между поверками при нанесении на машины.
Конструктивно машины состоят из корпуса, привода, силоизмерительного тензорезисторного датчика (далее датчик), захватов для крепления испытываемого образца, и персонального компьютера.
Корпус представляет собой жесткую несущую раму с двумя стойками, предназначенную для крепления всех элементов машины.

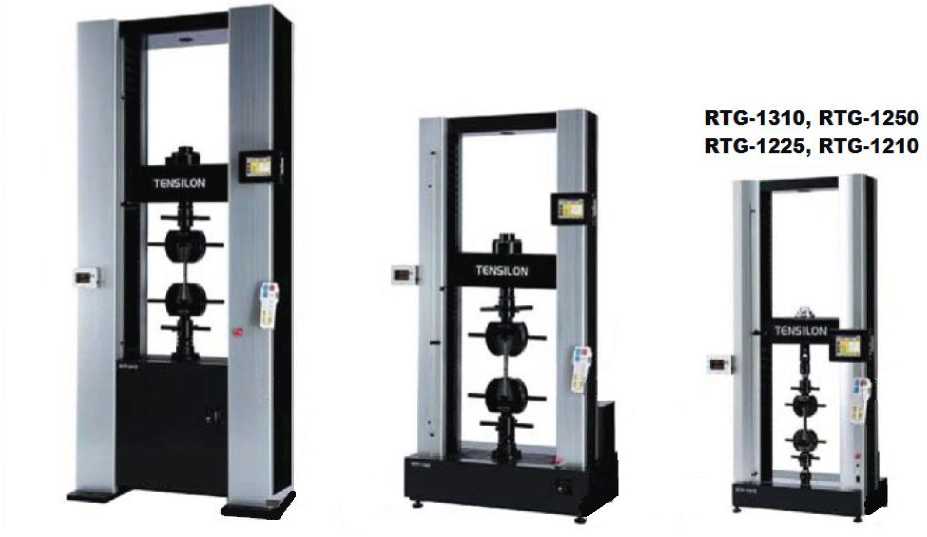

Общий вид машин представлен на рисунках 1, 2, 3.
RTG-1310, RTG-1250 RTG-1225, RTG-1210
TCMSILON
Рисунок 3 -RTF-1310, RTG-1310
(настольное исполнение)
Рисунок 1 -RTF-2430
(напольное исполнение)
Рисунок 2 -RTF-1350
(настольное исполнение)
Принцип действия машин основан на преобразовании датчиком нагрузки, приложенной к испытываемому образцу, в аналоговый электрический сигнал, изменяющийся пропорционально этой нагрузке. Приложенная нагрузка, создаваемая машинами, деформирует испытуемый образец, при этом производится измерение значения величины этой нагрузки и соответствующей ей степени деформации образца.
Машины содержат два измерительных канала: канал измерения нагрузки, включающий в себя силоизмерительный тензометрический датчик и канал измерения перемещения подвижной траверсы, включающий в себя оптоэлектронный преобразователь угловых перемещений (датчик перемещения). Электрические сигналы от датчиков подаются на блок аналоговоцифрового преобразователя, где аналоговый сигнал преобразовывается в цифровой код, который передается в микропроцессорный прибор, размещенный в корпусе машины. Далее, измерительная информация выводится на дисплей прибора или передается на ПК (ПК может быть расположен на корпусе основания машины или в отдельном корпусе).
Машины изготавливаются в двух конструктивных исполнениях - двухколонные и одноколонные, каждая из которых производится в нескольких модификациях. Модификации машин отличаются диапазонами и погрешностью измерения нагрузки, рабочими ходами подвижной траверсы, а также габаритными размерами. Обозначение модификаций имеет вид:
Машина испытательная универсальная ХХХ - Х - ХХХ - Х, где
1 2 3 4
1 - модификация машины в соответствии с классификацией производителя (RTF двухколонная, технология F, RTG двухколонная, технология G);
2 - масса машины (1 - настольная до 500 кг, 2 - напольная свыше 500 кг);
3 - наибольшая предельная нагрузка измерения в кН;
4 - высота рамы.
На маркировочной табличке машины указывают:
- обозначение машины;
- знак утверждения типа;
- заводской номер;
- год и месяц изготовления.
1. Машина................................................................................................1 шт.
2. Адаптер сетевого питания.........................................................................1 шт.
3. Руководство по эксплуатации.....................................................................1 шт.
Таблица 2
|
Модель |
RTF-2430 |
RTF-2425 |
RTF-2410 |
RTF-2350 |
RTF-2325 |
|
Наибольшая предельная нагрузка, кН |
300 |
250 |
100 |
50 |
25 |
|
Диапазон измерений перемещения активного захвата, мм |
1265 |
1160 |
1160 |
1210 | |
|
Модель |
RTF-2430 RTF-2425 |
RTF-2410 RTF-2350 RTF-2325 |
|
Диапазон регулирования скорости перемещения активного захвата, мм/мин |
0,0005 - 500 |
0,0005 - 1000 |
|
Пределы допускаемой погрешности измерения нагрузки (усилий) при прямом ходе, %, от измеряемой нагрузки |
±1 |
±0,5 |
|
Г абаритные размеры, мм, не более |
1022x800x2560 |
1022x632x2275 |
|
Масса, кг, не более |
1300 |
780 |
|
Электрическое питание -от сети переменного тока с параметрами: напряжение, В частота, Гц |
от 187 до 242 от 49 до 51 | |
|
Диапазон рабочих температур, 0С |
От +5 до + 40 | |
|
Относительная влажность, % |
20-80 | |
Таблица 3
|
Модель |
RTF-1350 |
RTF-1325 |
RTF-1310 |
RTF-1250 |
RTF-1225 | |
|
Наибольшая предельная нагрузка, кН |
50 |
25 |
10 |
5 |
2,5 | |
|
Диапазон измерений перемещения активного захвата, мм |
1000 |
1100 | ||||
|
Диапазон регулирования скорости перемещения активного захвата, мм/мин |
0,0005 - 1000 | |||||
|
Пределы допускаемой погрешности измерения нагрузки (усилий) при прямом ходе, %, от измеряемой нагрузки |
±0,5 | |||||
|
Г абаритные размеры, мм, не более |
937x584x1655 |
680x430x1555 | ||||
|
Масса, кг, не более |
330 |
110 | ||||
|
Электрическое питание - от сети переменного тока с параметрами: напряжение, В частота, Гц |
от 187 до 242 от 49 до 51 | |||||
|
Диапазон рабочих температур, ос |
От +5 до + 40 | |||||
|
Относительная влажность, % |
20-80 | |||||
Таблица 4
|
Модель |
RTF-1210 |
RTG-1310 |
RTG-1250 |
RTG-1225 |
RTG-1210 |
|
Наибольшая предельная нагрузка, кН |
1 |
10 |
5 |
2,5 |
1 |
|
Диапазон измерений перемещения | |||||
|
активного захвата, мм |
1100 | ||||
|
Диапазон регулирования скорости |
0,0005 - |
0,05 - |
1000 | ||
|
перемещения активного захвата, мм/мин |
1000 |
|
Модель |
RTF-1210 |
RTG-1310 |
RTG-1250 |
RTG-1225 |
RTG-1210 |
|
Пределы допускаемой погрешности измерения нагрузки (усилий) при прямом ходе, %, от измеряемой нагрузки |
±0,5 |
±1 | |||
|
Г абаритные размеры, мм, не более |
680x430 x1555 |
708x436x1555 | |||
|
Масса, кг, не более |
110 |
100 | |||
|
Электрическое питание - от сети переменного тока с параметрами: напряжение, В частота, Гц |
от 187 до 242 от 49 до 51 | ||||
|
Диапазон рабочих температур, 0С |
От +5 до + 40 | ||||
|
Относительная влажность, % |
20-80 | ||||
