Номер по Госреестру СИ: 54967-13
54967-13 Весы неавтоматического действия
(FC)
Назначение средства измерений:
Весы неавтоматического действия FC (далее весы) предназначены для статического определения массы веществ и материалов.
Внешний вид.
Весы неавтоматического действия
Рисунок № 1
Внешний вид.
Весы неавтоматического действия
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 23.09.2018
Номер записи - 145082
ID в реестре СИ - 367482
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Весы неавтоматического действия FC-20ki, Весы неавтоматического действия FC-2000i. 2000г, Весы неавтоматического действия FC-2000i, Весы неавтоматического действия FC-10Ki, FC2000i, FC-50Ki, FC-500Si, FC-500i, FC-5000Si, FC-5000i, FC-5000, FC-20KI, FC-2000i, FC-10Ki, FC-1000i, FC,мод. FC-500Si, FC (средний КТ), FC (с НПВ до 60 кг Высокий КТ), FC,
Производитель
Изготовитель - Фирма "A&D Scales Co., Ltd."
Страна - КОРЕЯ, РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Статистика
Кол-во поверок - 109
Выдано извещений - 1
Кол-во периодических поверок - 24
Кол-во средств измерений - 21
Кол-во владельцев - 17
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 3636 дн.
Приказы РСТ, где упоминается данный тип СИ
№1114 от 2013.09.22 Об утверждении типов средств измерений (РЕгистрационный номер в Гос.реестре СИ 54967-13 по 54975-13)
№1265 от 2022.05.26 Приказ о внесении изменений в сведения об утвержденных типах СИ (9)
№1483 от 2022.06.21 ПРИКАЗ о внесении изменений в сведения об утвержденных типах СИ (8)
№1563 от 2018.07.25 О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 52421 "Весы неавтоматического действия FC"
№1090 от 2023.05.29 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
Наличие аналогов СИ: Весы неавтоматического действия (FC)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "A&D Scales Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
48928-12 24.01.2017 |
Весы неавтоматического действия, SW/SC/SE Фирма "A&D Scales Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
50148-12 18.06.2017 |
Весы неавтоматического действия, FG Фирма "A&D Scales Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
50149-12 18.06.2017 |
Весы неавтоматического действия, FS Фирма "A&D Scales Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
50151-12 18.06.2017 |
Компараторы массы, МС Фирма "A&D Scales Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
50391-12 09.07.2017 |
Весы неавтоматического действия, SK-WP Фирма "A&D Scales Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
50690-12 27.07.2017 |
Весы неавтоматического действия, EK, EW Фирма "A&D Scales Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
50990-12 24.08.2017 |
Весы неавтоматического действия, HR-A/HR-AZ Фирма "A&D Scales Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
54967-13 23.09.2018 |
Весы неавтоматического действия, FC Фирма "A&D Scales Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
57870-14 22.07.2019 |
Машины испытательные универсальные, STB Фирма "A&D Scales Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
57871-14 22.07.2019 |
Машины испытательные универсальные, RTF, RTG Фирма "A&D Scales Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
58662-14 29.09.2019 |
Весы неавтоматического действия, HV, HW Фирма "A&D Scales Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
58669-14 29.09.2019 |
Весы неавтоматического действия, GH Фирма "A&D Scales Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
|
66699-17 27.02.2022 |
Весы неавтоматического действия, HW-WP, HV-WP Фирма "A&D Scales Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
Кто поверяет Весы неавтоматического действия (FC)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ИВАНОВСКИЙ ЦСМ" (RA.RU.311260) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311482) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ВМП "АВИТЕК" (RA.RU.312393) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "ЗАВОД ЭЛЕКОН" (РОСС СОБ 3.00200.2014) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ООО "СОЛО-КЛАССИКА" (RA.RU.311426) | 2 | 2 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ «Приморский ЦСМ» (RA.RU.311500) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО"ВЕСПРОФ" (RA.RU.311922) | 4 | 4 | 0 | 0 | 3 | 3 | 0 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "Электроника" (RA.RU.311417) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ОАО "Вятское машиностроительное предприятие "Авитек" (RA.RU.312393) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311388) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311273) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Брянский ЦСМ» (RA.RU.311364) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311251) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "СОЛО-КЛАССИКА" (RA.RU.311426) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО РМЦ "Калиброн" (РОСС RU.0001.310096) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 27 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Хабаровский ЦСМ» (RA.RU.311273) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Сергиево-Посадский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Челябинский ЦСМ» (RA.RU.311503) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Весы неавтоматического действия (FC)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Архангельский ЦСМ Архангельская область |
1625 | 2315 |
|
ФБУ Брянский ЦСМ Брянская область |
1665 | 2315 |
|
ФБУ Брянский ЦСМ Брянская область |
1817 | 2315 |
|
ФБУ Владимирский ЦСМ Владимирская область |
1763 | 2315 |
|
ФБУ Владимирский ЦСМ Владимирская область |
2518 | 2315 |
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным и полностью метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на задней поверхности корпуса весов. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействии в соответствии с МИ 3286-2010 - «А».
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Весы FC |
-* |
Р2 .ХХ |
-* |
-* |
* - Примечание - Идентификационное наименование программного обеспечения, цифровой
идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе весов.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийИзмерение массы на весах проводится согласно разделу 3 «Основные операции» документа «Весы неавтоматического действия FC. Руководство по эксплуатации».
Лист № 4
Всего листов 4
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия FC
-
1. ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».
-
2. Техническая документация фирмы «A&D Co. LTD», Япония.
Поверка
ПоверкаОсуществляется по документу МП 54967-13 «Весы неавтоматического действия FC. Методика поверки», утвержденным ФГУП «ВНИИМС» в 2013 г.
Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе 17.
Основные средства поверки: гири, соответствующие классу точности F1, F2 по OIML R 111-1-2009.
Конструктивно весы выполнены в едином корпусе и включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, весоизмерительное устройство с показывающим устройством (здесь и далее терминология приведена в соответствии с ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»).

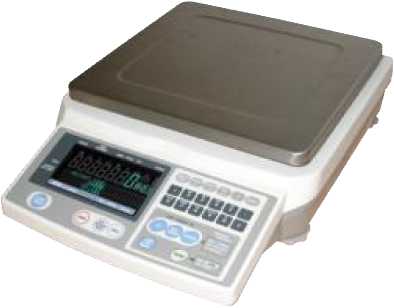

Общий вид весов представлен на рисунке 1.
Рисунок 1 - Общий вид весов
Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.
Весы снабжены следующими устройствами:
-
- устройство автоматической и полуавтоматической установки нуля;
-
- устройство выборки массы тары (устройство взвешивания тары);
-
- устройство предварительного задания массы тары;
-
- устройство слежения за нулем;
-
- устройство выбора единиц измерений
Весы снабжены следующими функциями:
-
- взвешивание в различных единицах измерения массы (г, мг);
-
- взвешивание в процентах;
-
- подсчет числа одинаковых изделий по их массе;
-
- сигнализация о превышении нагрузки.
Весы оснащены интерфейсом RS-232 для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).
Питание весов осуществляется от адаптера сетевого питания.
Весы выпускаются в 9 модификациях, отличающихся метрологическими характеристиками.

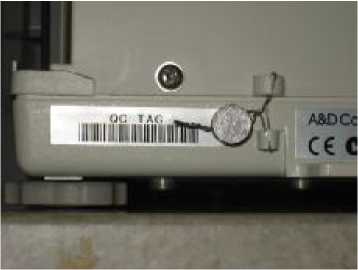

Схема пломбировки весов от несанкционированного доступа приведена на рисунке 2.
Рисунок 2 - Схема пломбировки весов
-
1. Весы....................................................................................................1 шт.
-
2. Адаптер сетевого питания.........................................................................1 шт.
-
3. Руководство по эксплуатации.....................................................................1 шт.
Таблица 2
|
Наименование параметра |
Модификация весов | ||||||||
|
FC- 500i |
FC- 1000i |
FC- 2000i |
FC- 5000i |
FC- 10Ki |
FC- 20Ki |
FC- 50Ki |
FC- 500Si |
FC- 5000Si | |
|
Максимальная нагрузка, Max, кг |
0,5 |
1 |
2 |
5 |
10 |
20 |
50 |
0,5 |
5 |
|
Минимальная нагрузка, Min, г |
1 |
2 |
4 |
10 |
20 |
40 |
100 |
0,1 |
1 |
|
Дискретность, d, г |
0,05 |
0,1 |
0,2 |
0,5 |
1 |
2 |
5 |
0,02 |
0,2 |
|
Среднеквадратическое отклонение (СКО) показаний весов при первичной поверке (в эксплуатации), г |
0,016 (0,03) |
0,03 (0,06) |
0,06 (0,13) |
0,16 (0,3) |
0,003 (0,006) |
0,6 (1,3) |
1,6 (3,3) |
0,01 (0,02) |
0,1 (0,2) |
|
Погрешность от нелинейности, г |
0,1 |
0,2 |
0,4 |
1 |
2 |
4 |
10 |
0,04 |
0,4 |
|
Диапазон температур, °С |
От + 10 до + 30 | ||||||||
|
Параметры электрического питания:
|
100 ... 240 50±1 9.12 | ||||||||
|
Габаритные размеры весов, мм |
330 х 462 х 107 |
330 х 462 х 117 |
330х462х106 | ||||||
|
Масса весов, кг |
5,5 |
6,5 |
6,7 |
7,5 |
7,6 |
8,1 | |||
