Номер по Госреестру СИ: 50148-12
50148-12 Весы неавтоматического действия
(FG)
Назначение средства измерений:
Весы неавтоматического действия FG (далее весы) предназначены для статического определения массы веществ и материалов.

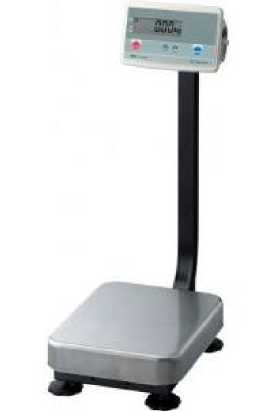

Внешний вид.
Весы неавтоматического действия
Рисунок № 1
Внешний вид.
Весы неавтоматического действия
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 18.06.2017
Номер записи - 139530
ID в реестре СИ - 361930
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
FG-30 КВМ, FG-30 KAM, FG-30, FG-150КAL, FG-150ВКМ, FG-150KBM, FG-150KAM, FG-150KAL(H), FG-150KAL, FG-150 KAL, FG-150, FG, модификации FG-60KAM, FG, модификации FG-60KAL, FG, мод. FG-30KАM, FG, FG-60KAL, FG модификации FG-60KAL, FG , мод. FG-30KAM, FG, 150KAM,
Производитель
Изготовитель - Фирма "A&D Scales Co., Ltd."
Страна - КОРЕЯ, РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.
В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Статистика
Кол-во поверок - 210
Выдано извещений - 2
Кол-во периодических поверок - 114
Кол-во средств измерений - 94
Кол-во владельцев - 85
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 363 дн.
Приказы РСТ, где упоминается данный тип СИ
№1314 от 2022.05.30 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
№424 от 2012.06.17 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 50137-12 по 50159-12,50164-12 по 50166-12)
№337 от 2018.02.15 О продлении срока действия свидетельств об утверждении типа средств измерений
№1594 от 2020.09.23 О внесении изменений в описание типа СИ Весы неавтоматического действия FG
№2387 от 2021.10.26 О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ
Наличие аналогов СИ: Весы неавтоматического действия (FG)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|---|
50148-12 Весы неавтоматического действия (FG) A&D Company (РОССИЯ Limited, Япония; Производственные площадки:A&D Company, Limited, Япония; A&D Electronics (Shenzhen) Co., Ltd., Китай; A&D Vietnam Limited, Вьетнам) |
21439-11 Весы платформенные электронные (ВПА) АО «ВИК «Тензо-М» (РОССИЯ Московская область,г.о. Люберцы, д.п. Красково) |
50148-12 Весы неавтоматического действия (FG) A&D Company (РОССИЯ Limited, Япония; Производственные площадки:A&D Company, Limited, Япония; A&D Electronics (Shenzhen) Co., Ltd., Китай; A&D Vietnam Limited, Вьетнам) |
50584-12 Весы электронные с программируемыми пределами взвешивания и дискретностью отсчета (ПВм) ООО "Мера-ТСП" (РОССИЯ г.Москва) |
50148-12 Весы неавтоматического действия (FG) A&D Company (РОССИЯ Limited, Япония; Производственные площадки:A&D Company, Limited, Япония; A&D Electronics (Shenzhen) Co., Ltd., Китай; A&D Vietnam Limited, Вьетнам) |
50888-12 Весы неавтоматического действия (МЕРА-ВТП) ООО "Мера-ТСП" (РОССИЯ г.Москва) |
Все средства измерений ООО "Мера-ТСП"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
48928-12 24.01.2017 |
Весы неавтоматического действия, SW/SC/SE Фирма "A&D Scales Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
50148-12 18.06.2017 |
Весы неавтоматического действия, FG Фирма "A&D Scales Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
50149-12 18.06.2017 |
Весы неавтоматического действия, FS Фирма "A&D Scales Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
50151-12 18.06.2017 |
Компараторы массы, МС Фирма "A&D Scales Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
50391-12 09.07.2017 |
Весы неавтоматического действия, SK-WP Фирма "A&D Scales Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
50690-12 27.07.2017 |
Весы неавтоматического действия, EK, EW Фирма "A&D Scales Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
50990-12 24.08.2017 |
Весы неавтоматического действия, HR-A/HR-AZ Фирма "A&D Scales Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
54967-13 23.09.2018 |
Весы неавтоматического действия, FC Фирма "A&D Scales Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
57870-14 22.07.2019 |
Машины испытательные универсальные, STB Фирма "A&D Scales Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
57871-14 22.07.2019 |
Машины испытательные универсальные, RTF, RTG Фирма "A&D Scales Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
58662-14 29.09.2019 |
Весы неавтоматического действия, HV, HW Фирма "A&D Scales Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
58669-14 29.09.2019 |
Весы неавтоматического действия, GH Фирма "A&D Scales Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
66699-17 27.02.2022 |
Весы неавтоматического действия, HW-WP, HV-WP Фирма "A&D Scales Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.
Кто поверяет Весы неавтоматического действия (МЕРА-ВТП)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ООО "ВЕССЕРВИС" (RA.RU.311646) | 4 | 1 | 3 | 0 | 3 | 0 | 3 | |||
ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "МАГАДАНСКИЙ ЦСМ" (RA.RU.311544) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 6 | 0 | 3 | 0 | 5 | 0 | 3 | ||
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 9 | 0 | 6 | 1 | 6 | 0 | 6 | ||
АО "МПЗ" (RA.RU.312451) | 2 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФГУП "НПЦАП" (RA.RU.311895) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ООО "ВЕСТЕХ XXI" (RA.RU.312533) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
АО "ВОТКИНСКИЙ ЗАВОД" (RA.RU.312378) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ООО "ЦМ" (RA.RU.310581) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 6 | 0 | 5 | 0 | 6 | 0 | 5 | ||
ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 12 | 1 | 0 | 12 | 0 | 5 | 0 | 5 | |
ООО "СОЛО-КЛАССИКА" (RA.RU.311426) | 11 | 8 | 0 | 0 | 5 | 5 | 0 | |||
ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 4 | 0 | 2 | 0 | 4 | 0 | 2 | ||
ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ЗАБАЙКАЛЬСКИЙ ЦСМ" (RA.RU.311502) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
ООО "ЕВРОТЕСТ" (РОСС RU.0001.310290) | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 2 | 0 | 0 | 0 | 2 | 0 | 0 | ||
ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ООО "СКЕЙЛ ЭНТЕРПРАЙЗ" (RA.RU.312205) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
ООО"ВЕСПРОФ" (RA.RU.311922) | 52 | 35 | 1 | 0 | 5 | 4 | 1 | |||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 40 | 0 | 27 | 1 | 25 | 0 | 25 | ||
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 3 | 0 | 3 | 0 | 0 | 0 | 0 | ||
ООО "МЕТЭК" (RA.RU.311259) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
АО "ПО "СЕВМАШ" (RA.RU.310645) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Весы неавтоматического действия (МЕРА-ВТП)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Архангельский ЦСМ Архангельская область |
904 | 1108 |
ФБУ Белгородский ЦСМ Белгородская область |
898 | 1108 |
ФБУ Белгородский ЦСМ Белгородская область |
1514 | 1108 |
ФБУ Брянский ЦСМ Брянская область |
818 | 1108 |
ФБУ Брянский ЦСМ Брянская область |
893 | 1108 |
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным и полностью метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на задней поверхности индикатора. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Защита ПО и измерительной информации от преднамеренных воздействий соответствует требованиям ГОСТ Р 53228-2008 п. 5.5.1 «Дополнительные требования к электронным устройствам с программным управлением. Устройства со встроенным программным управлением».
Уровень защиты ПО от непреднамеренных и преднамеренных воздействии в соответствии с МИ 3286-2010 - «А».
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Весы FG |
-* |
b-3.10; b-3.11; b-3.20 |
-* |
-* |
лист № 3 всего листов 4 *Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на маркировочную табличку, расположенную на индикаторе весов и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Весы неавтоматического действия FG. Руководство по эксплуатации», раздел 6 «Взвешивание».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия FG-
1. ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
-
2. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
-
3. Техническая документация фирмы-изготовителя.
Поверка
Поверка осуществляется по приложению Н «Методика поверки весов» ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».Идентификационные данные, а так же процедура идентификации программного обеспечения приведены в приложении к руководству по эксплуатации на весы.
Основные средства поверки: гири, соответствующие классу точности M1 по ГОСТ 7328-2001.
лист № 4 всего листов 4
Заявитель
Общество с ограниченной ответственностью «ЭЙ энд ДИ РУС»(ООО «ЭЙ энд ДИ РУС»)
121357, г. Москва, ул. Верейская, д. 17.
Тел/факс.: (495) 937 33 44 (495) 937 55 66
E-mail: info@and-rus.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации № 30004-08.119361, г. Москва, ул. Озерная, 46.
Тел./факс (495) 437-5577, 437-5666.
e-mail: office@vniims.ru
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и весоизмерительного прибора (индикатора), который закреплен на стойке.
Общий вид весов представлен на рисунке 1.
Рисунок 1 - Общий вид весов FG
Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее этот сигнал преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.
Питание весов осуществляется через адаптер сетевого питания или от батарей. Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):
-
- устройство установки по уровню (Т.2.7.1);
-
- полуавтоматическое устройство установки нуля (Т.2.7.2.2);
-
- устройство первоначальной установки нуля (Т.2.7.2.4);
-
- устройство слежения за нулем (Т.2.7.3);
-
- устройство индикации отклонения от нуля (4.5.5);
-
- устройство установки нуля и уравновешивания тары (4.6.9);
-
- устройство выборки массы тары (Т.2.7.4);
Весы оснащены последовательным интерфейсом передачи данных RS232C.
Весы выполняют следующие функции:
-
- подсчет количества образцов;
-
- взвешивание в процентах.
На маркировочной табличке весов указывают:
-
- обозначение типа весов;
-
- класс точности;
лист № 2 всего листов 4 - значения Max, Min, e;
- торговую марку изготовителя и его полное наименование;
- торговую марку или полное наименование представителя изготовителя для импортируемых весов;
- серийный номер;
- знак утверждения типа.
Знак поверки в виде наклейки наносится на корпус весов рядом с маркировочной табличкой.

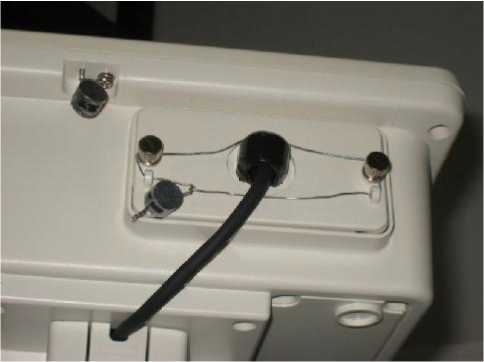

Схема пломбировки весов от несанкционированного доступа приведена на рисунке 2.
Рисунок 2 - Место пломбировки весов
Весы выпускаются в следующих модификациях: FG-60KAL, FG-150KAL, FG-30KAM, FG-60KAM, FG-150KAM, FG-30KBM, FG-60KBM, FG-150KBM, отличающихся массой, габаритными размерами и метрологическими характеристиками.
-
1. Весы ............................................................................................................................1 шт.
-
2. Адаптер сетевого питания ........................................................................................1 шт.
-
3. Руководство по эксплуатации ..................................................................................1 экз.
Таблица 2
Наименование характе- |
FG-30KAM |
FG-60KAM |
FG-150KAM |
FG-60KAL |
FG-150KAL |
ристик |
FG-30KBM |
FG-60KBM |
FG-150KBM | ||
Класс точности по ГОСТ Р 53228-2008 |
III | ||||
Максимальная нагрузка (Max), кг |
30 |
60 |
150 |
60 |
150 |
Действительная цена деления, d, г и поверочное деление, е, г, e=d |
10 |
20 |
50 |
20 |
50 |
Число поверочных делений (n) |
3000 |
3000 |
3000 |
3000 |
3000 |
Диапазон уравновешивания тары |
100 % Max | ||||
Диапазон температур, °C |
от +5 до +40 | ||||
Параметры адаптера се- | |||||
тевого питания: | |||||
- напряжение на входе, В |
от 187 до 242 | ||||
- частота, Гц |
от 49 до 51 | ||||
Напряжение электриче- | |||||
ского питания от источ- |
4x1,5В | ||||
ника постоянного тока, В | |||||
Масса, кг | |||||
FG-KAM |
11,2 |
16,4 | |||
FG-KBM |
9,7 | ||||
Габаритные размеры, мм | |||||
FG-KAM |
300x624x781 |
390x771x781 | |||
FG-KBM |
380x464x118 |
Ссылки на другие типы СИ
- 53991-13 Аппаратура геодезическая сп...
- 53680-13 Комплекс автоматизированный...
- 88623-23 Датчики температуры цифровые
- 15976-05 Устройства весоизмерительные
- 34003-12 Прессы ручные гидравлические
- 48748-11 Комплекс измерений массы и ...
- 85569-22 Анализаторы электрических ц...
- 5402-76 Гири образцовые 1-го разряда
- 9443-84 Измерители тока и отклонени...
- 18057-06 Весы крановые электронные
