Номер по Госреестру СИ: 48928-12
48928-12 Весы неавтоматического действия
(SW/SC/SE)
Назначение средства измерений:
Весы неавтоматического действия SW/SC/SE (далее весы) предназначены для статического взвешивания грузов.

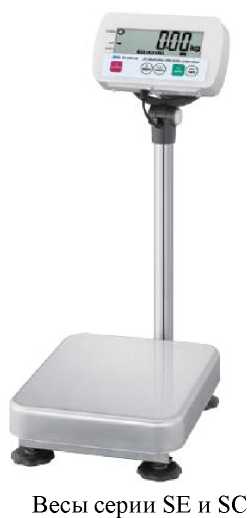

Внешний вид.
Весы неавтоматического действия
Рисунок № 1
Внешний вид.
Весы неавтоматического действия
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 24.01.2017
Номер записи - 138082
ID в реестре СИ - 360482
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
SE-30KAM, SE-150KAL, SE-150CAL, SE, SC-60KAL,, SC-60KAL, SC-60 KAL, SC-30КАМ, SC-30KAM, SC-150KAL, SC-150 KAL, SC, мод.SC-30KAM, SC, мод.SC-150KAL, SC, CAS SW-5, CAS SW-2, CAS SW-10, Cas SW, CAS, And SE-30 KAM,
Производитель
Изготовитель - Фирма "A&D Scales Co., Ltd."
Страна - КОРЕЯ, РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник является копией реестра "Утверждённые типы стандартных образцов" (https://fgis.gost.ru/fundmetrology/registry/19) ФГИС АРШИН и содержит сведения об утвержденных типах стандартных образцов.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. Доступна функция экспорта каждой из записей в формате json, а также всей таблицы в CSV Excel. Справочник содержит более 8 тыс. записей и актуализируется не реже 1 раза в месяц.
Статистика
Кол-во поверок - 417
Выдано извещений - 10
Кол-во периодических поверок - 298
Кол-во средств измерений - 146
Кол-во владельцев - 120
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Весы неавтоматического действия (SW/SC/SE)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|---|
48928-12 Весы неавтоматического действия (SW/SC/SE) Фирма "A&D Scales Co. (РОССИЯ Ltd.", Корея; Фирма "A&D Company Ltd.", Япония (срок свидетельства: 18.06.2017 г.)) |
21439-11 Весы платформенные электронные (ВПА) АО «ВИК «Тензо-М» (РОССИЯ Московская область,г.о. Люберцы, д.п. Красково) |
Все средства измерений АО «ВИК «Тензо-М»
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
48928-12 24.01.2017 |
Весы неавтоматического действия, SW/SC/SE Фирма "A&D Scales Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
50148-12 18.06.2017 |
Весы неавтоматического действия, FG Фирма "A&D Scales Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
50149-12 18.06.2017 |
Весы неавтоматического действия, FS Фирма "A&D Scales Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
50151-12 18.06.2017 |
Компараторы массы, МС Фирма "A&D Scales Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
50391-12 09.07.2017 |
Весы неавтоматического действия, SK-WP Фирма "A&D Scales Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
50690-12 27.07.2017 |
Весы неавтоматического действия, EK, EW Фирма "A&D Scales Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
50990-12 24.08.2017 |
Весы неавтоматического действия, HR-A/HR-AZ Фирма "A&D Scales Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
54967-13 23.09.2018 |
Весы неавтоматического действия, FC Фирма "A&D Scales Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
57870-14 22.07.2019 |
Машины испытательные универсальные, STB Фирма "A&D Scales Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
57871-14 22.07.2019 |
Машины испытательные универсальные, RTF, RTG Фирма "A&D Scales Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
58662-14 29.09.2019 |
Весы неавтоматического действия, HV, HW Фирма "A&D Scales Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
58669-14 29.09.2019 |
Весы неавтоматического действия, GH Фирма "A&D Scales Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
66699-17 27.02.2022 |
Весы неавтоматического действия, HW-WP, HV-WP Фирма "A&D Scales Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ |
1 год |
Справочник государственных первичных эталонов РФ является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/12) и содержит сведения о государственных первичных эталонов РФ.
Справочник содержит более 150 записей и актуализируется не реже 1 раза в месяц.
Кто поверяет Весы платформенные электронные (ВПА)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 3 | 0 | 2 | 0 | 1 | 0 | 1 | ||
ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 14 | 0 | 14 | 0 | 4 | 0 | 4 | ||
ООО "ВЕССЕРВИС" (RA.RU.311646) | 10 | 8 | 2 | 0 | 2 | 0 | 2 | |||
ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 41 | 0 | 40 | 0 | 41 | 0 | 40 | ||
ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 0 | 1 | 1 | 0 | 0 | ||
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 1 | 0 | 0 | 0 | 0 | ||
ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 13 | 0 | 11 | 1 | 8 | 0 | 6 | ||
ФБУ "СМОЛЕНСКИЙ ЦСМ" (RA.RU.311305) | РСТ | 18 | 0 | 18 | 0 | 5 | 0 | 5 | ||
ФБУ "КАМЧАТСКИЙ ЦСМ" (RA.RU.311296) | РСТ | 25 | 0 | 23 | 8 | 21 | 0 | 21 | ||
ООО "ПРИБОР-РЕМОНТ" (RA.RU.311586) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 8 | 0 | 6 | 0 | 6 | 0 | 6 | ||
ООО "СТАНДАРТ" (RA.RU.312647) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
ООО "ВЕСТЕХ XXI" (RA.RU.312533) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 4 | 0 | 2 | 0 | 1 | 0 | 1 | ||
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
ООО "СОЛО-КЛАССИКА" (RA.RU.311426) | 10 | 8 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 11 | 0 | 11 | 0 | 11 | 0 | 11 | ||
ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 10 | 0 | 10 | 0 | 0 | 0 | 0 | ||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 9 | 0 | 8 | 0 | 2 | 0 | 2 | ||
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 6 | 0 | 3 | 0 | 3 | 0 | 3 | |||
ФБУ "ПСКОВСКИЙ ЦСМ" (RA.RU.311507) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 6 | 0 | 3 | 0 | 6 | 0 | 3 | ||
ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 13 | 0 | 5 | 0 | 10 | 0 | 2 | ||
ФБУ "ИВАНОВСКИЙ ЦСМ" (RA.RU.311260) | РСТ | 5 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (РОСС.RU.0001.310109) | РСТ | 8 | 0 | 3 | 0 | 7 | 0 | 3 | ||
ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО"ВЕСПРОФ" (RA.RU.311922) | 8 | 8 | 0 | 0 | 3 | 3 | 0 | |||
АО "ИЖЕВСКИЙ МОТОЗАВОД "АКСИОН-ХОЛДИНГ" (РОСС СОБ 3.00141.2013) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "КАБАРДИНО-БАЛКАРСКИЙ ЦСМ" (RA.RU.311487) | РСТ | 108 | 0 | 71 | 0 | 12 | 0 | 12 | ||
ФБУ "АДЫГЕЙСКИЙ ЦСМ" (RA.RU.311388) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 17 | 0 | 13 | 0 | 3 | 0 | 3 | ||
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 10 | 0 | 8 | 0 | 9 | 0 | 7 | ||
ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 3 | 0 | 2 | 0 | 2 | 0 | 1 | ||
УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Весы платформенные электронные (ВПА)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Алтайский ЦСМ Алтайский край |
850 | 1019 |
ФБУ Алтайский ЦСМ Алтайский край |
1196 | 1019 |
ФБУ Архангельский ЦСМ Архангельская область |
828 | 1019 |
ФБУ Архангельский ЦСМ Архангельская область |
904 | 1019 |
ФБУ Белгородский ЦСМ Белгородская область |
898 | 1019 |
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным.
Идентификационным признаком ПО служит номер версии, который может быть вызван из энергонезависимой памяти весов путем одновременного нажатия кнопок «TARE» и «ON/OFF» при включении весов.
Переход в сервисный режим (Service Mode), позволяющий изменять ПО и настройки весов, возможен только сервисным инженером на специальном оборудовании. Вскрытие корпуса весов не дает возможности получить доступ к электронным настройкам и ПО, поэтому пломбирования корпуса не требуется.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействии в соответствии с МИ 3286-2010 - «А».
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Весы SW/SC/SE |
__* |
P-1.04 |
__* |
__* |
* Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе весов.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийИзмерение массы на весах проводится согласно разделу «Основные операции» документа «Весы неавтоматического действия SW/SC/SE. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия SW/SC/SE-
1. ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
-
2. ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»
-
3. Техническая документация фирмы «A&D Co. LTD», Япония
Конструктивно весы состоят из грузоприемного устройства и индикатора с сенсорной клавиатурой на стойке. ГПУ, в свою очередь, состоит из грузопередающего устройства и весоизмерительного устройства с весоизмерительным датчиком (далее датчик).
Общий вид весов представлен на рисунке 1.
Весы серии SW
Рисунок 1 - Общий вид весов
Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):
-
- устройство автоматической и полуавтоматической установки нуля (Т.2.7.2.3 и Т.2.7.2.2);
-
- устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4.2);
-
- устройство предварительного задания массы тары (Т.2.7.5);
-
- устройство слежения за нулем (Т.2.7.3);
-
- устройство первоначальной установки нуля (Т.2.7.2.4);
-
- устройство установки по уровню (Т.2.7.1).
Весы снабжены следующими функциями:
-
- взвешивание в различных единицах измерения массы;
-
- подсчет количества деталей;
- взвешивания грузов с нарастающим итогом.
Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый электрический сигнал датчика преобразуется в цифровой код встроенным устройством обработки аналоговых данных (АЦП). Результаты взвешивания отображаются на дисплее индикатора весов.
Весы могут быть оснащены интерфейсом RS 232 для связи с внешними электронными устройствами (например, компьютер, принтер и т.п.) или RS 422/RS 485 для объединения нескольких весов в сеть и управления ими через компьютер.
Питание весов осуществляется через адаптер сетевого питания или источник переменного тока. Калибровка весов осуществляется с помощью внешней гири.
Весы выпускаются в следующих модификациях: SW-6KS, SW-15KS, SW-15KM, SW-30KM, SW-60KM, SW-150KM, SW-60KL, SW-150KL, SC-30KAM, SC-60KAM, SC-150KAM, SC-60KAL, SC-150KAL, SE-30KAM, SE-60KAM, SE-150KAM, SE-60KAL, SE-150KAL отличающихся максимальной (Max) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным делением (e), а также массой и габаритными размерами.
-
1. Весы....................................................................................................1 шт.
-
2. Адаптер сетевого питания.........................................................................1 шт.
-
3. Эксплуатационная документация..........................................................................1 комплект
Таблица 2
Модель |
Нагрузка, кг |
Поверочное деление е, и действительная цена деления, d, (e = d), г |
Число поверочных делений (n) |
Пределы допускаемой погрешности весов, ± г | ||
Максимальная (Max) |
Мини-маль-ная (Min) |
Интервалы нагрузки, кг |
При по верке | |||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
SW-6KS |
6 |
0,02 |
1 |
6000 |
от 0,02 до 0,5 вкл. от 0,5 до 2 вкл. св. 2 |
0,5 1 1,5 |
SW-15KS, SW-15KM |
15 |
0,04 |
2 |
7500 |
от 0,04 до 1 вкл. от 1 до 4 вкл. св. 4 |
1 2 3 |
SW-30KM, SC-30KAM, SE-30KAM |
30 |
0,1 |
5 |
6000 |
от 0,1 до 2,5 вкл. от 2,5 до 10 вкл. св 10 |
5
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
SW-60KM, SW-60KL, SC-60KAM, SC-60KAL, SE-60KAM, SE-60KAL |
60 |
0,2 |
10 |
6000 |
от 0,2 до 5 вкл. от 5 до 20 вкл. св. 20 |
5 10 15 |
SW-150KM, SW-150KL, SC-150KAM, SC-150KAL, SE-150KAM, SE-150KAL |
150 |
0,4 |
20 |
7500 |
от 0,4 до 10 вкл. от 10 до 40 вкл. св 40 |
10 20 30 |
Таблица 3
Наименование характеристик |
Значение характеристик |
Класс точности по ГОСТ Р 53228-2008 |
средний (III) |
Диапазон выборки массы тары, кг |
от 0 до НПВ |
Диапазон температур |
от минус 10 до плюс 40 °С |
Габаритные размеры весов, мм, не более: модели SW-KS |
250х480х353,5 |
модели SW-KM, SC-KAM, SE-KAM |
300х601х722,5 |
модели SW-KL, SC-KAL,SE-KAL |
390х751х722,5 |
Масса весов, кг, не более: модели SW-KS |
7,7 |
модели SW-KM, SC-KAM, SE-KAM |
13 |
модели SW-KL, SC-KAL,SE-KAL |
16,2 |
Параметры электропитания от сети переменного тока: - напряжение, В |
100...240 |
- частота, Гц |
50/60 |
Ссылки на другие типы СИ
- 84955-22 Установки измерительные
- 14491-95 Счетчики турбинные горячей ...
- 25157-03 Манометры мембранные показы...
- 80524-20 Системы автоматизированные ...
- 71298-18 Анализаторы жидкости
- 39748-08 Глюкометры для определения ...
- 3266-72 Счетчики шестеренчатые для ...
- 40833-09 Манометры показывающие
- 23952-02 Счетчики воды крыльчатые
- 20973-01 Комплексы учета энергоносит...
