Изменения в описание типа на весы неавтоматического действия SW/SC/SE

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЯ

Весы неавтоматического действия SW/SC/SE

Весы неавтоматического действия SW/SC/SE (далее весы) предназначены для статического взвешивания грузов.

Конструктивно весы состоят из грузоприемного устройства и индикатора с сенсорной клавиатурой на стойке. ГПУ, в свою очередь, состоит из грузопередающего устройства и весоизмерительного устройства с весоизмерительным датчиком (далее датчик).

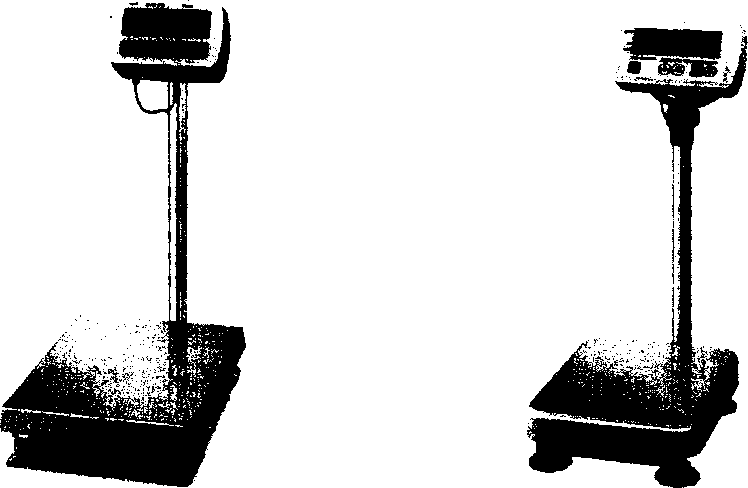

Общий вид весов представлен на рисунке 1.

Весы серии SW

Весы серии SE и SC

Рисунок 1 - Общий вид весов

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство автоматической и полуавтоматической установки нуля (Т.2.7.2.3 и Т.2.7.2.2);

• - устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4.2);

• - устройство предварительного задания массы тары (Т.2.7.5);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство первоначальной установки нуля (Т.2.7.2.4);

• - устройство установки по уровню (Т.2.7.1).

Весы снабжены следующими функциями:

• - взвешивание в различных единицах измерения массы;

• - подсчет количества деталей;

• - взвешивания грузов с нарастающим итогом.

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый электрический сигнал датчика преобразуется в цифровой код встроенным устройством обработки аналоговых данных (АЦП). Результаты взвешивания отображаются на дисплее индикатора весов.

Весы могут быть оснащены интерфейсом RS 232 для связи с внешними электронными устройствами (например, компьютер, принтер и т.п.) или RS 422/RS 485 для объединения нескольких весов в сеть и управления ими через компьютер.

Питание весов осуществляется через адаптер сетевого питания или источник переменного тока. Калибровка весов осуществляется с помощью внешней гири.

Весы выпускаются в следующих модификациях: SW-6KS, SW-15KS, SW-15KM, SW-ЗОКМ, SW-60KM, SW-150KM, SW-60KL, SW-150KL, SC-30KAM, SC-60KAM, SC-150KAM, SC-60KAL, SC-150KAL, SE-30KAM, SE-60KAM, SE-150KAM, SE-60KAL, SE-150KAL отличающихся максимальной (Мах) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным интервалом (е), а также массой и габаритными размерами.

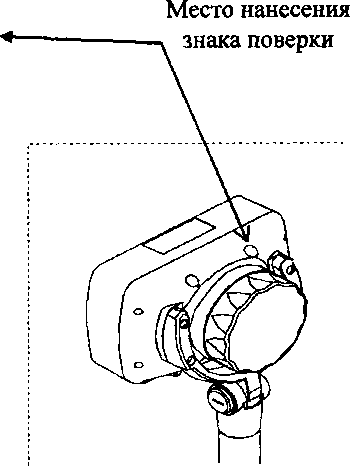

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Рисунок 2 — Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение (далее - ПО) весов является встроенным.

Идентификационным признаком ПО служит номер версии, который может быть вызван из энергонезависимой памяти весов путем одновременного нажатия кнопок «TARE» и «ON/OFF» при включении весов.

Переход в сервисный режим (Service Mode), позволяющий изменять ПО и настройки весов, возможен только сервисным инженером на специальном оборудовании. Вскрытие корпуса весов не дает возможности получить доступ к электронным настройкам и ПО, поэтому пломбирования корпуса не требуется.

Защита ПО от непреднамеренных и преднамеренных воздействий по Р 50.2.077-2014 соответствует уровню «низкий».

Таблица 1

* Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО не используется на устройствах при работе со встроенным ПО.

Таблица 2

4

Таблица 3

наносится офсетным методом на маркировочную табличку, закрепленную на корпусе весов, и типографским методом на руководство по эксплуатации.

• 1. Весы................................................................................................1 шт.

• 2. Адаптер сетевого питания.....................................................................1 шт.

• 3. Эксплуатационная документация.....................................................................1 комплект

осуществляется по ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания», приложение ДА «Методика поверки весов».

Основные средства поверки: гири класса точности F2, Mi по ГОСТ OIML R 111-1-2009.

Знак поверки наносится на заднюю панель индикатора.

Приведены в разделе «Основные операции» документа «Весы неавтоматического действия SW/SC/SE. Руководство по эксплуатации».

• 1.  ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

• 2. ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»

• 3. Техническая документация фирмы «A&D Со. LTD», Япония

Фирма «A&D SCALES Со., LTD», Корея

162-4, Insan-ni, Deogsan-myeon, Jincheon-gan, Chugcheongbug-go, 365-842 Korea

Phone: 43-537-4101 Fax: 43-537-4110

Общество с ограниченной ответственностью «ЭЙ энд ДИ РУС»

(ООО «ЭЙ энд ДИ РУС»)

ИНН 7731547200

121357, г. Москва, ул. Верейская, д. 17.

Тел/факс.: (495) 937 33 44 (495) 937 55 66

E-mail: info@and-rus.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46.

Тел./факс (495) 437-5577,437-5666.

адрес в Интернет: vniims.ru

адрес электронной почты: office@vniims.ru.

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа №30004-13 от 26.07.2013 г.
