Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «25» июля 2018 г. №1563

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы неавтоматического действия FC

Весы неавтоматического действия FC (далее весы) предназначены для статического определения массы веществ и материалов.

Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.

Конструктивно весы выполнены в едином корпусе и включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, весоизмерительное устройство с показывающим устройством (здесь и далее терминология приведена в соответствии с ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»).

Общий вид весов представлен на рисунке 1.

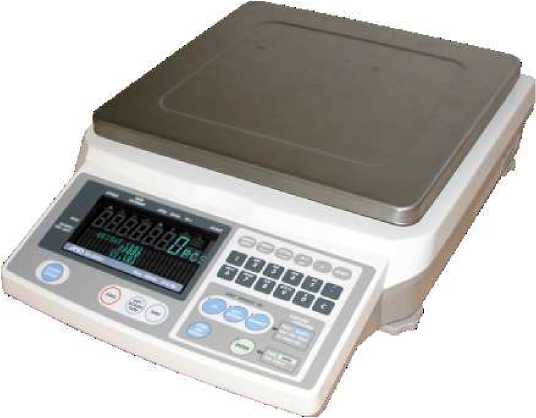

Рисунок 1 - Общий вид весов

Весы снабжены следующими устройствами:

• - устройство автоматической и полуавтоматической установки нуля;

• - устройство выборки массы тары (устройство взвешивания тары);

• - устройство предварительного задания массы тары;

• - устройство слежения за нулем;

• - устройство выбора единиц измерений

Весы снабжены следующими функциями:

- взвешивание в различных единицах измерения массы (г, мг);

• - взвешивание в процентах;

• - подсчет числа одинаковых изделий по их массе;

• - сигнализация о превышении нагрузки.

Весы оснащены интерфейсом RS-232 для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).

Питание весов осуществляется от адаптера сетевого питания.

Весы выпускаются в 9 модификациях, отличающихся метрологическими характеристиками.

Схема пломбировки весов от несанкционированного доступа приведена на рисунке 2.

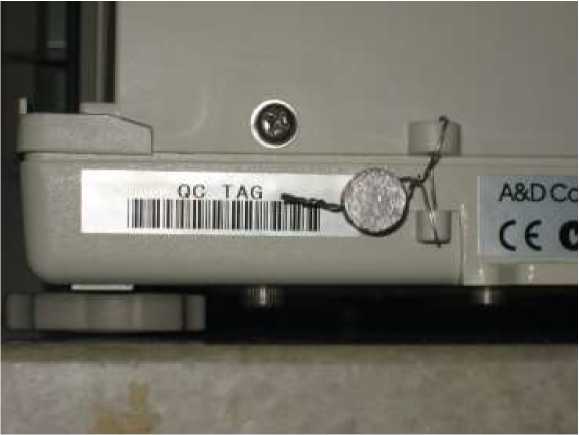

Рисунок 2 - Схема пломбировки весов

Программное обеспечение (далее - ПО) весов является встроенным и полностью метрологически значимым.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на задней поверхности корпуса весов. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1

* - Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.

Таблица 2

наносится типографским способом на титульный лист руководства по эксплуатации и фотохимическим способом на маркировочную табличку, расположенную на корпусе весов.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

осуществляется по документу МП 54967-13 «Весы неавтоматического действия FC. Методика поверки», утвержденному ФГУП «ВНИИМС» 20.03.2013 г.

Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе 17.

Основные средства поверки: гири, соответствующие классу точности F1, F2 по OIML R 111-1-2009.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и/или на корпус весов.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

Техническая документация фирмы «A&D Co. LTD», Япония.

Фирма «A&D Co. LTD», Япония

Адрес: 3-23-14 Higashi-lkebukuro, Toshima-Ku, Tokyo 170 Japan

Тел.: 81 (3) 5391-6132, факс: 81 (3) 5391-6148

Общество с ограниченной ответственностью «ЭЙ энд ДИ РУС» (ООО «ЭЙ энд ДИ РУС») ИНН 7731547200

Адрес: 117545, г. Москва, ул. Дорожная, д. 3, корп. 6, комн. 8б

Тел./факс.: (495) 937 33 44 (495) 937 55 66

E-mail: info@and-rus.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46

Тел./факс: (495) 437-55-77 / 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

25 июля 2018 г.                                            _№    1563

Москва

О внесении изменений в описание типа и продлении свидетельства об утверэвдении типа средства измерений № 52421 «Весы неавтоматического действия FC»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее - Административный регламент) и в связи с обращением ООО «Эй энд ДИ РУС» б/д приказываю:

• 1. Внести изменения в описание типа на весы неавтоматического действия FC, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 54967-13, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлить срок действия свидетельства об утверждении типа средств измерений № 52421 «Весы неавтоматического действия FC» на последующие 5 лет.

• 3.  Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

4. Контроль за исполненном паотолщого приказа оотавлшскза собой.
