УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» сентября 2023 г. № 1992
Лист № 1
Всего листов 4
Регистрационный № 56092-13
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Усилители заряда дифференциальные GT500
Назначение средства измеренийУсилитель заряда дифференциальный GT500 (далее по тексту - усилитель) предназначен для преобразования высокоимпедансного сигнала заряда пьезоэлектрического преобразователя акустической эмиссии в низкоимпедансный сигнал напряжения.
Область применения усилителей - в системах технической диагностики и мониторинга на предприятиях нефтегазоперерабатывающей, нефтехимической, химической и других отраслей промышленности, а также в лабораторных и научных исследованиях.
Описание средства измеренийПринцип действия усилителя основан на преобразовании сигналов, поступающих от первичных преобразователей акустической эмиссии в низкоимпедансный сигнал напряжения. Усилитель имеет встроенные фильтры верхних (ФВЧ) и нижних (ФНЧ) частот с затуханием не менее 20 дБ/октаву вне полосы пропускания.
Конструктивно усилитель представляет собой герметичный прямоугольный корпус из алюминиевого сплава, внутри которого размещен электронный блок. На торцевых поверхностях закреплены входные и выходные соединители в зависимости от исполнения.
Питание усилителя осуществляется внешнего источника напряжения постоянного тока.
Усилитель имеет две модификации, технические особенности которые приведены в таблице 1. Внешний вид усилителя представлен на рисунке 1.
Таблица 1
|
Тип модификации |
Технические особенности | |||
|
Рабочий частотный диапазон, кГц |
Входной соединитель |
Выходной соединитель |
Крепление на дин-рейку | |
|
GT500A |
от 20 до 350 |
Клеммники винтовые |
нет | |
|
GT500B |
от 80 до 300 |
Fishcer DB 102 A052-130 |
HUBER+SUHNE R22541083 |
есть |
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, состоящий из арабских цифр, наносится на верхнюю поверхность корпуса методом гравирования.
Место нанесения
Место нанесения пломбы-этикетки
знака утверждения типа

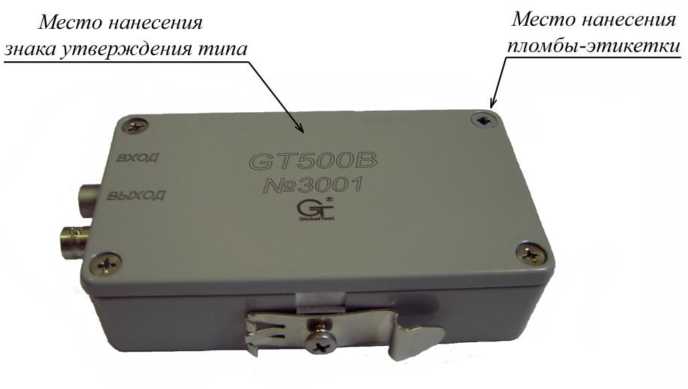

Рисунок 1 - Внешний вид усилителя GT500B
Метрологические и технические характеристикиТаблица 1
|
Наименование характеристики |
Значение |
|
Максимальный входной заряд (пик) на частоте 140 кГц, пКл, не менее |
±140 |
|
Коэффициент преобразования (шаг 10 дБ), мВ/пКл |
от 10 до 316 |
|
Пределы допускаемой основной относительной погрешности преобразования заряда в напряжение на частоте 140 кГц, % |
±5 |
|
Диапазон рабочих частот, кГц - для GT500A |
от 20 до 350; |
|
- для GT500B |
от 80 до 300 |
|
Неравномерность амплитудно-частотной характеристики относительно частоты 140 кГц, % - в рабочем диапазоне частот |
±30; |
|
- в диапазоне частот от 110 до 250 кГц |
±10 |
|
Встроенный ФВЧ со спадом амплитудно-частотной характеристики не менее 20дБ/октаву и затуханием не более 3дБ на частоте среза, кГц - для GT500A |
20 |
|
- для GT500B |
80 |
|
Встроенный ФНЧ со спадом амплитудно-частотной характеристики не менее 20 дБ/октаву и затуханием не более 3дБ на частоте среза, кГц - для GT500A |
350 |
|
- для GT500B |
300 |
|
Уровень собственных шумов усилителя приведенный ко входу, пКл, не более |
1540-3 |
|
Выходное сопротивление, Ом: - для GT500A |
50 |
|
- для GT500B |
120 |
|
Максимальная амплитуда выходного напряжения, В, не менее |
2 |
|
Пределы допускаемой дополнительной относительной погрешности преобразования в рабочем диапазоне температур, % |
±10 |
|
Напряжение питания постоянного тока, В |
24±2 |
|
Потребляемая мощность, мВт, не более |
850 |
|
Габаритные размеры усилителей (длинахширинахвысота), мм, не более |
160х95х30 |
|
Наименование характеристики |
Значение |
|
Масса усилителя, кг, не более |
0,35 |
|
Степень защиты усилителя от внешних воздействий |
IP52 |
Рабочие условия эксплуатации усилителя:
-
- температура окружающего воздуха от минус 40 до плюс 85 °С;
-
- относительная влажность воздуха до 95 % при 35 °С;
Гарантийный срок хранения с момента изготовления 42 месяца.
Гарантийный срок эксплуатации с момента поставки заказчику 36 месяцев.
Знак утверждения типаЗнак утверждения типа наносится на корпус усилителя методом гравирования и на заглавные листы руководства по эксплуатации АБКЖ.431134.037РЭ и паспорта АБКЖ.431134.037ПС типографским способом.
Комплектность средства измерений
Таблица 2
|
Обозначение |
Наименование |
Количество |
|
АБКЖ.431134.037 |
Усилитель заряда дифференциальный GT500 |
1 |
|
АБКЖ.431134.037 ПС |
Усилитель заряда дифференциальный GT500. Паспорт |
1 |
|
АБКЖ.431134.037 РЭ |
Усилитель заряда дифференциальный GT500. Руководство по эксплуатации |
на партию |
|
А3009.348.МП-13 |
Усилители заряда дифференциальный GT500. Методика поверки | |
|
Блок питания AS03 |
по отдельному заказу |
Методика измерений представлена в руководстве по эксплуатации на усилитель АБКЖ.431134.037РЭ «Усилитель заряда дифференциальный GT500. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к средству измеренийАБКЖ.431134.037ТУ Усилитель заряда дифференциальный GT500. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест») Адрес:607185, Нижегородская обл., г. Саров, ул. Павлика Морозова, д. 6
Телефон: (83130) 67777, факс (83130) 67778
E-mail: mail@globaltest.ru
Web-site: www.globaltest.ru.
Испытательный центрГосударственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Российский федеральный ядерный центр — Всероссийский научно-исследовательский институт экспериментальной физики» (ГЦИ СИ ФГУП «РФЯЦ-ВНИИЭФ»)
Адрес: 607188, Нижегородская обл., г. Саров, пр-кт Мира, д. 37
Телефон: (83130) 22224, 22302, 22253; факс (83130) 22232.
E-mail: shvn@olit.vniief.ru
Уникальный номер записи в реестре аккредитованных лиц № 30046-11.
