Номер по Госреестру СИ: 56916-14
56916-14 Калориметры дифференциальные сканирующие
(DSC 214 Polyma)
Назначение средства измерений:
Калориметры дифференциальные сканирующие модификаций DSC 214 Polyma (далее калориметры), предназначены для измерения термодинамических характеристик (температура, удельная теплота фазовых переходов, удельная теплоемкость) твердых и порошкообразных материалов.
Внешний вид.
Калориметры дифференциальные сканирующие
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 08.02.2024
Номер записи -
ID в реестре СИ - 369702
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет модификации, нет данных, нет, модификации DSC 214 Polyma, модификации DSC 214 Polyma, Калориметр дифференциальный сканирующий DSC 214 Polyma, DSC 214 Polyma, DSC 214 Polyma, DSC 214 Polyma,
Производитель
Изготовитель - Фирма "NETZSCH-Gerätebau GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Статистика
Кол-во поверок - 167
Выдано извещений - 0
Кол-во периодических поверок - 107
Кол-во средств измерений - 14
Кол-во владельцев - 37
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 363 дн.
Приказы РСТ, где упоминается данный тип СИ
№1741 от 2019.07.26 О переоформлении, продлении свидетельства № 56916 об утверждении типа "Установки высоковольтные измерительные "ПрофКиП УПУ-10М" и внесении изменений в описание типа
№196 от 2019.02.08 О продлении срока действия свидетельств об утверждении типа
№1694 от 2022.07.11 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Природный и сжиженные газы" (ТК 052)
Наличие аналогов СИ: Калориметры дифференциальные сканирующие (DSC 214 Polyma)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "NETZSCH-Gerätebau GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24832-03 13.06.2018 |
Дилатометры горизонтальные с толкателем, DIL 402 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
24833-03 01.05.2008 |
Калориметры дифференциальные сканирующие, DSC Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
24833-08 01.06.2013 |
Калориметры дифференциальные сканирующие, DSC 200, DSC 204, DSC 204 F, DSC 404, DSC 404 F, DTA 404 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
24834-03 01.05.2008 |
Термоанализаторы синхронные, STA 409PC, STA 429CD, STA 449C, TG 209C Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
24834-08 01.06.2013 |
Термоанализаторы синхронные, STA 409 PC, STA 429 CD, STA 449 C, STA 409 CD, STA 449 F1, STA 449 F3,TG 209 C, TG 209 F Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
27881-04 01.11.2009 |
Измерители теплофизических параметров твердых тел, LFA/HFM/TCT Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
28162-04 01.12.2009 |
Термоанализаторы динамическо-механические, TMA 202, TMA 402, DMA 242, RUL/CIC 421, HMOR 422 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
28162-09 12.11.2019 |
Термоанализаторы динамическо-механические, TMA-202, TMA 402, TMA 402 F, DMA 242 C, RUL/CIC 421, HMOR 422 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
38815-08 01.10.2013 |
Измерители теплопроводности, GHP 456 Titan® Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
38815-15 27.03.2025 |
Измерители теплопроводности, GHP 456 Titan® Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
41482-09 22.08.2019 |
Измерители теплопроводности твердых тел, TCT 426 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
41529-09 22.08.2019 |
Измерители теплопроводности твердых тел, HFM 436 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
41647-09 17.06.2024 |
Измерители теплофизических параметров твердых тел, LFA мод. LFA 427, LFA 447, LFA 457 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
54911-13 19.07.2023 |
Термоанализаторы синхронные, STA 409 PC, STA 449 C, STA 409 CD, STA 449 F1, STA 449 F3, TG 209 F3, TG 209 F1 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54912-13 19.07.2023 |
Калориметры дифференциальные сканирующие, DSC 200 F3, DSC 204 F1, DSC 204 HP, DSC 404 C, DSC 404 F1, DSC 404 F3 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56916-14 08.02.2024 |
Калориметры дифференциальные сканирующие, DSC 214 Polyma Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57491-14 26.03.2024 |
Измерители теплофизических параметров, LFA 467 HyperFlash Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
60486-15 07.02.2025 |
Термоанализаторы синхронные, STA 449 F5 Jupiter, STA 2500 Regulus Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61695-15 02.10.2025 |
Термоанализаторы динамическо-механические, DMA 242C, DMA 242D, DMA 242E Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65725-16 23.11.2026 |
Дилатометры горизонтальные с толкателем, DIL 402 Expedis мод. DIL 402 Expedis Classic, DIL 402 Expedis Select, DIL 402 Expedis Supreme Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74122-19 20.02.2024 |
Калориметры дифференциальные сканирующие, DSC 3500 Sirius Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76916-19 10.12.2024 |
Измерители теплопроводности твердых тел, HFM 446 Lambda мод. Small, Medium, Large Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
78040-20 22.04.2025 |
Анализаторы термомеханические, TMA 402 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
83752-21 19.11.2026 |
Реометры, Kinexus Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
90765-23 |
Прибор для измерения теплопроводности, HFM 436/6/1 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет MI_4 состоит из одной диаграммы и таблицы. Диаграмма является интерактивной, обладает свойством масштабирования и опцией выгрузки данных в эксель. Таблица оснащена поиском и функцией сортировки по любой из колонок.
Пузырьковая диаграмма "Области и разделы областей измерений" наглядно показывает разделы областей измерений в части количества типов СИ. Из диаграммы можно сделать выводы о величине областей изерений, количестве и размерах, входящих в них разделов СИ.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Калориметры дифференциальные сканирующие (DSC 214 Polyma)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 22 | 2 | 0 | 21 | 0 | 21 | 0 | 21 | |
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 20 | 0 | 18 | 0 | 18 | 0 | 18 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 8 | 0 | 8 | 0 | 7 | 0 | 7 | |||
| ФГУП «УНИИМ» (01.00258-2011) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 30 | 4 | 4 | 21 | 0 | 15 | 2 | 13 | |
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 54 | 1 | 16 | 29 | 0 | 8 | 3 | 5 | |
| ФГУП "УНИИМ" (RA.RU.311285) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311285) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Калориметры дифференциальные сканирующие (DSC 214 Polyma)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
5326 | 11295 |
|
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан |
13422 | 11295 |
|
ФБУ ЦСМ Татарстан Республика Татарстан |
15137 | 11295 |
Программное обеспечение
Управление процессом измерения и обработки выводимой информации в калориметрах осуществляется от IBM-совместимого персонального компьютера с помощью специального программного комплекса «Proteus». Программным образом осуществляется настройка калориметров, выбор режимов и установка параметров эксперимента, градуировка калориметров на основе измерения свойств стандартных образцов, оптимизация параметров, управление работой, обработка выходной информации, печать и запоминание результатов анализа. Во всех частях программного обеспечения, где требуется ввод какой-либо величины, в программе имеется соответствующее методикам установочное значение параметра, принимаемое по умолчанию.
Программное обеспечение калориметров состоит из встроенной части (встроенный в корпус калориметра, защищенный от записи микроконтроллер) и внешней части под управлением операционной системой персонального компьютера.
Встроенное ПО калориметров разработано изготовителем специально для решения задач измерения температуры, удельной теплоты фазовых переходов и удельной теплоемкости и идентифицируется при включении прибора путем вывода на экран наименования версии программного обеспечения.
Конструктивно калориметры имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Proteus (EPROM) |
Proteus (EPROM) |
v 7.0 |
*) |
*) - Контрольная сумма не может быть рассчитана, так как ПО зашивается в прибор на
стадии изготовления. Идентификация осуществляется только по номеру версии.
Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение является неотъемлемой частью калориметра.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - «С» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на корпус калориметра любым способом, обеспечивающим сохранность знака утверждения типа в течение всего срока службы калориметра.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в документах «Дифференциальные сканирующие калориметры модификации DSC
214 Polyma фирмы " NETZSCH-Geratebau GmbH", Германия. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дифференциальным калориметрам модификации DSC 214 PolymaГОСТ 8.141-75.Государственный первичный эталон и общесоюзная поверочная схема для средств измерения удельной теплоемкости в диапазоне температур 273,15.. .700 К.
Техническая документация фирмы " NETZSCH-Geratebau GmbH", Германия
Поверка
Поверкаосуществляется по документу МП 2413-0032-2014 «Калориметры дифференциальные
сканирующие модификации DSC 214 Polyma фирмы "NETZSCH-Geratebau GmbH», Германия. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в феврале 2014 г.
Основные средства измерений, применяемые при поверке:
Стандартные образцы температур и теплот фазовых переходов ГСО 2312-82 - 2315-82 ;
Стандартные образцы термодинамических свойств ГСО 149-86П, (СОТС-1. )
Заявитель
Филиал ООО «Нетч-Герэтебау ГмбХ» Юридический адрес :119313, Москва, Ленинский пр. д.95 А Почтовый адрес :119313, Москва, Ленинский пр-т, д. 95 А, тел. (495) 936-26-26, факс: (499) 132-47-00 E-mail: ngb@netzsch.ruИспытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И.Менделеева»,Адрес :190005, Санкт-Петербург, Московский пр., 19,
тел. (812) 251-76-01, факс (812) 713-01-14
e-mail: info@vniim.ru, http://www.vniim.ru
Принцип действия калориметров основан на измерении разности температур между контейнером, в котором размещен исследуемый образец, и контейнером, в котором размещен образец сравнения. Эта возникшая разность температур, умноженная на калибровочный коэффициент, определяемый в процессе предварительной калибровки, является мерой теплового потока, поглощаемого или выделяемого исследуемым образцом в процессе его нагрева или охлаждения, а также в изотермическом режиме.
Принцип измерения температуры фазовых переходов основан на определении на кривой «тепловой поток - температура» точки начала отклонения от монотонности, определяемой пересечением экстраполяции низкотемпературной ветви пика кривой с базовой линией.
Калориметры представляют собой настольные лабораторные приборы .
Конструктивно калориметры выполнены в одном металлическом корпусе, в котором находятся: собственно измерительный блок с калориметрическими ячейками, размещенными внутри программно-управляемой печи, системы контроля температуры образца, системы контроля атмосферы образца и автоматической системы управления на базе IBM совместимого компьютера.
На передней панели корпуса калориметров расположена панель управления. На задней панели корпуса калориметров расположены вводы для подсоединения внешних устройств и штуцеры для подключения и прокачки хладоносителя и продувки инертным защитным газом.
Калориметры функционируют под управлением программного обеспечения, устанавливаемого на персональный компьютер, соединяемый с электронным блоком управления и измерения через разъем USB. Программное обеспечение позволяет осуществлять калибровку калориметра, задание параметров эксперимента, регистрацию, обработку и хранение результатов, а также их вывод на печать .На дисплей персонального компьютера выводится в режиме реального времени значения теплового потока [мВт] - (ось Y), как функция температуры(времени) [t,T]. По завершению опыта с помощью специального раздела ПО вычисляются искомые температура фазового перехода(Т), удельная теплота(ДН) и удельная теплоемкость(С)
Внешний вид калориметров изображен на Рис.1

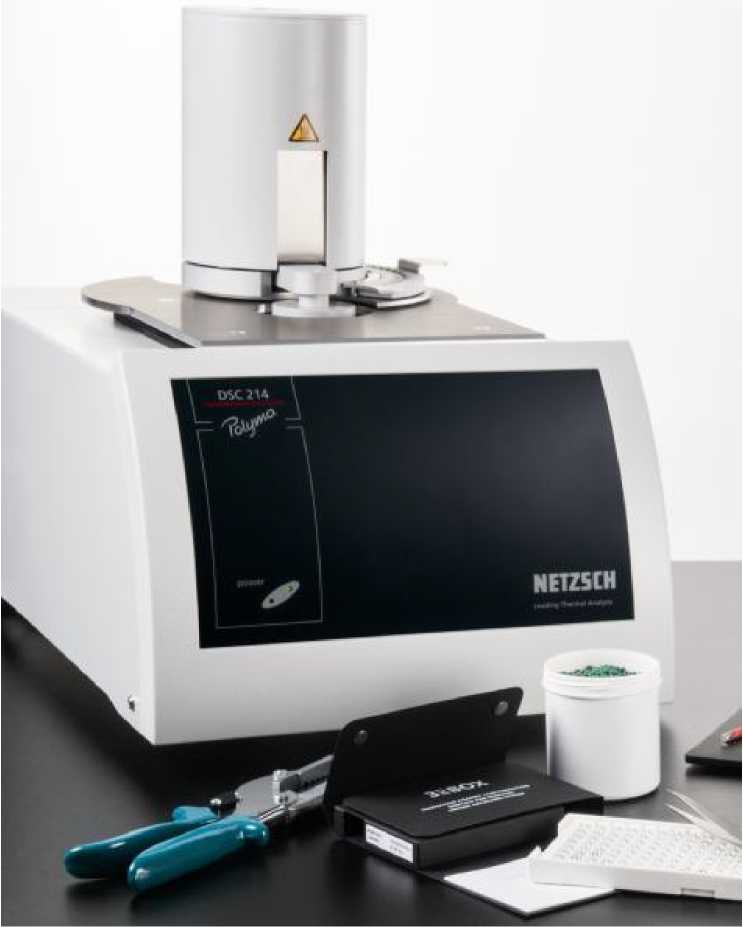

Рис.1. Внешний вид калориметра дифференциального сканирующего, модификации DSC 214 Polyma
-
- Калориметр дифференциальный сканирующий 1 шт.
-
- Программное обеспечение
-
- Комплект ЗИП 1 шт.
-
- Руководство по эксплуатации 1 экз.
-
- Методика поверки МП 2413-0032-2014 1 экз.
Дополнительно в комплект поставки могут включаться:
-
- блоки питания,
-
- системы охлаждения
-
- комплекты стандартных образцов
-
- вакуумные насосы
-
- держатели
-
- прессы с пресс-формами
-
- тигли
-
- наборы для пробоподготовки
-
- термостат
-
- масс-спектрометр
-
- Фурье-ИК спектрометр
-
- приставка УФ излучения
Характеристики калориметров модификации DSC 214 Polyma представлены в табл. 2. Таблица 2.
|
Наименование характеристики |
Значение |
|
Диапазон показаний температур, оС |
от минус 170 до 600 |
|
Диапазон измерений температур, оС |
От 30 до 600 |
|
Диапазон измерений удельной теплоты, кДж/кг |
от 10 до 1000 |
|
Диапазон измерений удельной теплоемкости, Дж/(кг К) |
от 200 до 2000 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,8 |
|
Пределы допускаемой относительной погрешности измерений удельной теплоты, % |
±3,0 |
|
Пределы допускаемой относительной погрешности измерений удельной теплоемкости, % |
±2,5 |
|
Скорость изменения температуры °С/мин |
от 0,001 до 500,0 |
|
Напряжение питания, В |
230 В |
|
Частота напряжения питания, Гц |
50 Гц |
|
Потребляемая мощность, кВ*А, не более |
1,0 |
|
Масса, кг, не более |
20,0 |
|
Габаритные размеры, мм, не более | |
|
Глубина |
510 |
|
Ширина |
350 |
|
Высота |
250 |
|
Средний срок службы, лет |
10 |
|
Условия эксплуатации: | |
|
Диапазон температуры окружающего воздуха, °С |
от 15 до 35 |
|
Диапазон атмосферного давления. кПа |
от 84.до 106,7 |
|
Диапазон относительной влажности воздуха, % |
от 5 до 80 |
