Номер по Госреестру СИ: 78040-20
78040-20 Анализаторы термомеханические
(TMA 402)
Назначение средства измерений:
Анализаторы термомеханические ТМА 402 (далее - термоанализаторы) предназначены для измерений линейных приращений образцов из твердых, жидких и пастообразных материалов в условиях тепловых и механических нагрузок.
Внешний вид.
Анализаторы термомеханические
Рисунок № 1
Внешний вид.
Анализаторы термомеханические
Рисунок № 2
Внешний вид.
Анализаторы термомеханические
Рисунок № 3
Общие сведения
Дата публикации - 27.05.2020
Срок свидетельства - 22.04.2025
Номер записи - 177060
ID в реестре СИ - 1229199
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТМА 402 F3, TMA 402 F3,
Производитель
Изготовитель - Фирма "NETZSCH-Gerätebau GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 6
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№800 от 2020.04.22 ПРИКАЗ Об утверждении типов средств измерений (Грачева ЕВ, 80)
№601 от 2021.04.28 ПРИКАЗ об утверждении эталона единицы величины ООО "МСК"
Наличие аналогов СИ: Анализаторы термомеханические (TMA 402)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "NETZSCH-Gerätebau GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24832-03 13.06.2018 |
Дилатометры горизонтальные с толкателем, DIL 402 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
24833-03 01.05.2008 |
Калориметры дифференциальные сканирующие, DSC Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
24833-08 01.06.2013 |
Калориметры дифференциальные сканирующие, DSC 200, DSC 204, DSC 204 F, DSC 404, DSC 404 F, DTA 404 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
24834-03 01.05.2008 |
Термоанализаторы синхронные, STA 409PC, STA 429CD, STA 449C, TG 209C Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
24834-08 01.06.2013 |
Термоанализаторы синхронные, STA 409 PC, STA 429 CD, STA 449 C, STA 409 CD, STA 449 F1, STA 449 F3,TG 209 C, TG 209 F Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
27881-04 01.11.2009 |
Измерители теплофизических параметров твердых тел, LFA/HFM/TCT Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
28162-04 01.12.2009 |
Термоанализаторы динамическо-механические, TMA 202, TMA 402, DMA 242, RUL/CIC 421, HMOR 422 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
28162-09 12.11.2019 |
Термоанализаторы динамическо-механические, TMA-202, TMA 402, TMA 402 F, DMA 242 C, RUL/CIC 421, HMOR 422 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
38815-08 01.10.2013 |
Измерители теплопроводности, GHP 456 Titan® Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
38815-15 27.03.2025 |
Измерители теплопроводности, GHP 456 Titan® Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
41482-09 22.08.2019 |
Измерители теплопроводности твердых тел, TCT 426 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
41529-09 22.08.2019 |
Измерители теплопроводности твердых тел, HFM 436 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
41647-09 17.06.2024 |
Измерители теплофизических параметров твердых тел, LFA мод. LFA 427, LFA 447, LFA 457 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
54911-13 19.07.2029 |
Термоанализаторы синхронные, модификаций STA 409 PC, STA 449 C, STA 409 CD, STA 449 F1, STA 449 F3, TG 209 F3, TG 209 F1 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
54912-13 19.07.2029 |
Калориметры дифференциальные сканирующие, модификаций DSC 200 F3, DSC 204 F1, DSC 204 HP, DSC 404 C, DSC 404 F1, DSC 404 F3 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
56916-14 08.02.2024 |
Калориметры дифференциальные сканирующие, DSC 214 Polyma Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57491-14 26.03.2024 |
Измерители теплофизических параметров, LFA 467 HyperFlash Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
60486-15 07.02.2025 |
Термоанализаторы синхронные, STA 449 F5 Jupiter, STA 2500 Regulus Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61695-15 02.10.2025 |
Термоанализаторы динамическо-механические, DMA 242C, DMA 242D, DMA 242E Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65725-16 23.11.2026 |
Дилатометры горизонтальные с толкателем, DIL 402 Expedis мод. DIL 402 Expedis Classic, DIL 402 Expedis Select, DIL 402 Expedis Supreme Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74122-19 20.02.2024 |
Калориметры дифференциальные сканирующие, DSC 3500 Sirius Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76916-19 10.12.2024 |
Измерители теплопроводности твердых тел, HFM 446 Lambda мод. Small, Medium, Large Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
78040-20 22.04.2025 |
Анализаторы термомеханические, TMA 402 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
83752-21 19.11.2026 |
Реометры, Kinexus Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
90765-23 |
Прибор для измерения теплопроводности, HFM 436/6/1 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
После предварительного распознавания графических файлов с приказами и приложениями к приказам Росстандарта, появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Анализаторы термомеханические (TMA 402)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 0 | 4 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы термомеханические (TMA 402)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение термоанализаторов состоит из встроенной части (встроенный, защищенный от записи микроконтроллер) и внешней части под управлением операционной системой персонального компьютера.
Управление процессом измерения и обработки выводимой информации в термоанализаторах осуществляется от IBM-совместимого персонального компьютера с помощью автономного программного обеспечения. Программным образом осуществляется настройка термоанализаторов, выбор режимов и установка параметров эксперимента, градуировка, управление работой, обработка выходной информации, печать и архивирование результатов измерений. Во всех частях программного обеспечения, где требуется ввод какой-либо величины, в программе имеется соответствующее методикам установочное значение параметра, принимаемое по умолчанию. Термоанализаторы используют двунаправленный интерфейс USB для управления и дистанционного диагностирования.
Идентификационные данные программного обеспечения
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
- |
NETZSCH-Proteus |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.000 |
не ниже 7.0.1 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Поверка
Поверкаосуществляется по документу МП 2416-0046-2019 «ГСИ. Анализаторы термомеханические ТМА 402. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 11.11.2019 года.
Основные средства поверки:
Государственный рабочий эталон единицы температурного коэффициента линейного расширения твердых тел, рег №. 3.1.ZZB.0158.2016.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «NETZSCH-Geratebau GmbH», ГерманияАдрес: D-95100, Selb, Wittelsbacher str. 42, Germany
Телефон: +49 9287 75-0
Web-сайт: www.netzsch.com
E-mail: at@netzsch.com
Заявитель
Филиал общества с ограниченной ответственностью «Нетч - Герэтебау ГмбХ» (Германия)(Филиал ООО «Нетч - Герэтебау ГмбХ» (Германия))
ИНН 9909182178
Адрес: 117198, г. Москва, Ленинский проспект, 113/1, оф. 413д
Телефон: (499) 272-05-32
W eb-сайт: www.netzsch-thermal-analysis.com
E-mail: ngb-ru@netzsch.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийскийнаучно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19 Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
Принцип действия термоанализаторов основан на измерении линейных размеров образца, вызванных изменением его температуры. Термоанализаторы представляют собой автоматизированный аппаратный комплекс, состоящий из:
-
- измерительного блока, в состав которого входят устройство измерения температуры и измерительная система;
-
- системы контроля;
-
- персонального компьютера и вспомогательного оборудования.
Вертикально расположенное устройство изменения температуры предназначено для обеспечения рабочего диапазона температуры исследуемого образца в соответствии с программой измерений. Термоанализаторы комплектуются двумя видами взаимозаменяемыми печами. Стальная печь с охлаждением жидким азотом, при использовании системы держателя образца из кварцевого стекла и термопары типа К, позволяет работать в диапазоне от минус 150 до плюс 1000 °С. Печь с нагревателем из карбида кремния, при использовании системы держателя образца из оксида алюминия и термопары типа S, дает возможность работать от комнатной температуры до плюс 1550 °С.
Термоанализаторы выпускаются в двух модификациях: TMA 402F1 и TMA 402 F3. Модификации отличаются между собой наличием канала частотной модуляции (отсутствует в модификации TMA 402F3) и системой контроля потока газов (в модификацию TMA 402F3 поставляется опционально).
Температура исследуемого образца, в зависимости от рабочего диапазона температур, измеряется термопарами различного типа. Измерительная система предназначена для измерения и регистрации изменений линейных размеров образца и представляет собой преобразователь смещения высокого разрешения (LVDT-Linear Variable Displacement Transducer). Исследуемый образец устанавливается в держателе, который помещается в нагревательное устройство, и производится запуск измерительной программы. На экран монитора выводятся все текущие экспериментальные и расчетные данные. Конструкция термоанализаторов позволяет проводить исследование образцов в различных средах: инертной, окислительной, восстановительной и в вакууме.
Общий вид термоанализаторов приведен на рисунке 1. На рисунке 2 приведены различные типы охлаждающих устройств, которыми могут комплектоваться термоанализаторы, в зависимости от температурного диапазона.
В целях ограничения доступа к наиболее важным частям термоанализаторов, на заводе изготовителя производится пломбирование интерфейсного модуля через пломбировочные отверстия. Схема пломбирования термоанализаторов приведена на рисунке 3.

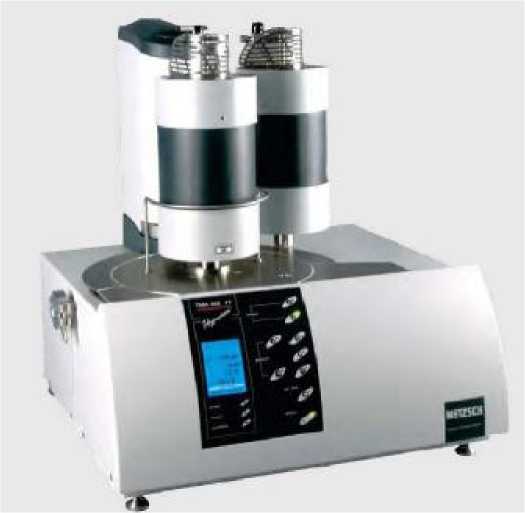

Рисунок 1 - Общий вид измерительного блока анализаторов термомеханических ТМА 402

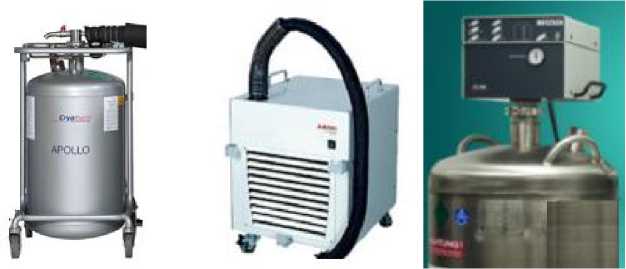

Рисунок 2 - Общий вид различных охладительных устройств

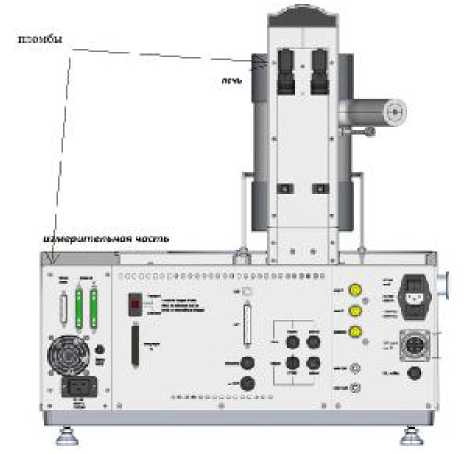

Рисунок 3 - Схема пломбирования анализаторов термомеханических ТМА 402
Таблица 4 - Комплектность анализаторов термомеханических TMA 402
|
Наименование |
Обозначение |
Количество | |
|
TMA 402F1 |
TMA 402F3 | ||
|
Анализатор термомеханический ТМА 402 в составе: - измерительный блок |
в зависимости от модификации и/или исполнения |
1 шт. |
1 шт. |
|
- термостат |
1 шт. |
1 шт. | |
|
- охлаждающее устройство |
1 шт. |
1 шт. | |
|
- ПК |
1 шт. |
1 шт. | |
|
Руководство по эксплуатации |
- |
1 экз. |
1 экз. |
|
Методика поверки |
МП 2416-0046-2019 |
1 экз. |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
TMA 402 F1 TMA 402 F3 | |
|
Диапазон измерений линейных приращений образцов, мкм |
от - 90 до + 440 |
|
Пределы допускаемой относительной погрешности измерений линейных приращений, % |
± 5 |
|
Диапазон измерений ТКЛР, К-1 |
от 1,040-7 до 26Д10-6 |
|
Пределы допускаемой абсолютной погрешности измерений ТКЛР, К-1 |
± (140-7 + 0,01-а), где а - измеренное значение ТКЛР |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
TMA 402 F1 |
TMA 402 F3 | |
|
Диапазон показаний температуры образцов, °С |
от - 150 до + 1550 | |
|
Диапазон показаний линейных приращений, мм |
± 2,5 | |
|
Диапазон показаний нагрузки образцов, Н |
от 0,001 |
до 3 |
|
Диапазон показаний частот, Гц |
от 0,0003 до 1 |
- |
|
Размер образцов, мм, не более | ||
|
длина |
30 | |
|
диаметр |
12 | |
|
Среда измерений |
инертная, окислительная, | |
|
восстановительная, вакуум | ||
Продолжение таблицы 3
|
Наименование характеристики |
Значение | |
|
TMA 402 F1 |
TMA 402 F1 | |
|
Скорость изменения температуры, °С/мин.: | ||
|
нагрев |
от 0,001 до 50 | |
|
охлаждение |
от 0,001 до 50 | |
|
Напряжение питания от сети постоянного тока, В |
220±22 | |
|
Потребляемая мощность, В^А, не более |
1700 | |
|
Наработка на отказ, ч, не менее |
10000 | |
|
Средний срок службы, лет |
10 | |
|
Габаритные размеры, мм, не более: | ||
|
- высота |
650 | |
|
- ширина |
620 | |
|
- глубина |
540 | |
|
Масса, кг, не более |
83 | |
|
Условия эксплуатации: | ||
|
- температура воздуха, °С |
от + 15 до + 25 | |
|
- относительная влажность воздуха, % |
от 40 до 80 | |
|
- атмосферное давление, кПа |
от 98,3 до 104,3 | |
