Номер по Госреестру СИ: 41647-09
41647-09 Измерители теплофизических параметров твердых тел
(LFA мод. LFA 427, LFA 447, LFA 457)
Назначение средства измерений:
Измерители теплофизических параметров твердых тел LFA (далее _ измерители), предназначены для измерения температуропроводности твердых материалов в широком интервале температур.
Внешний вид.
Измерители теплофизических параметров твердых тел
Рисунок № 1
Внешний вид.
Измерители теплофизических параметров твердых тел
Рисунок № 2
Внешний вид.
Измерители теплофизических параметров твердых тел
Рисунок № 3
Программное обеспечение
Измеритель имеет встроенное программное обеспечение.
Встроенное программное обеспечение измерителя разработано изготовителем специально для решения задач измерения теплофизических параметров и идентифицируется при включении измерителя путем вывода на экран версии программного обеспечения. Программное обеспечение осуществляет функции сбора, передачи, обработки и представления измерительной информации . Конструктивно измеритель имеет защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (Идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
«NETZSCH-Proteus» (EPROM) |
«NETZSCH-Proteus» (EPROM) |
v 6 |
*) |
*) - Контрольная сумма не может быть рассчитана, так как ПО зашивается в измеритель на стадии изготовления. Идентификация осуществляется только по номеру версии.
Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение является неотъемлемой частью измерителя.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010 - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на корпус измерителя любым способом, обеспечивающим сохранность знака утверждения типа в течение всего срока службы измерителя.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Измерители теплофизических параметров твердых тел LFA модификаций LFA 427, LFA 447, LFA 457. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям теплофизических параметров твердых тел LFA модификации LFA 427, LFA 447, LFA 457
ГОСТ 8.141-75 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений удельной теплоемкости твердых тел в диапазоне температур от 273,15 до 700 К.
ГОСТ 8.140-2009 ГСИ. Государственная поверочная схема для средств измерений теплопроводности твердых тел в диапазоне от 0,02 до 20 Вт/(м^К) при температуре от 90 до 1100 К.
Техническая документация фирмы «NETZSCH-Geratebau GmbH», Германия.
Поверка
Поверкаосуществляется в соответствии с документом МП 2413-0017-2009 «Измерители
теплофизических параметров твердых тел LFA. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д. И.Менделеева» в июле 2009 года.
Основные средства измерений, необходимые для поверки:
-
- рабочие эталоны теплопроводности по ГОСТ 8.140-2009, границы относительной погрешности ±(3-5) %;
-
- рабочие эталоны удельной теплоемкости по ГОСТ 8.141-75, границы относительной погрешности ±0,5 %.
Изготовитель
Фирма «NETZSCH-Geratebau GmbH», Германия Адрес: Wittelsbacher str. 42, Selb, Germany, D-95100 www.netzsch.com
Заявитель
Филиал ООО «Нетч-ГерэтебауГмбХ» (Германия)
Юридический адрес: РФ, 119313, Москва, Ленинский проспект, д. 95А, к. 641, 635 Почтовый адрес: РФ, 119313, Москва, Ленинский проспект, д. 95А тел.(495) 936-26-26 факс (499) 132-47-00 ngb@netzsch.ru
www.netzsch-thermal-analysis.com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»,
Адрес: 190005, Санкт-Петербург, Московский пр., 19, тел. (812) 251-76-01, факс (812) 713-01-14 e-mail: info@vniim.ru, http://www.vniim.ru
Принцип работы измерителей основан на импульсном методе измерения, который состоит в следующем: передняя сторона плоскопараллельного образца твердого испытываемого тела нагревается коротким лазерным импульсом. Выделившееся на поверхности образца тепло распространяется через образец и вызывает увеличение температуры на его задней поверхности. Возрастание температуры измеряется в зависимости от времени с помощью температурного ИК-детектора. Анализ полученной температурной кривой позволяет определить температуропроводность образца
Измерители модификаций LFA 447, LFA 457 представляют собой единый настольный модуль, содержащий печь и электронный блок управления и измерения. Модификация LFA 427 выполнена в виде 3-х напольных блоков, включающих измерительную часть с печью, блока управления и электропитания измерительной части и системы сбора и обработки информации. В измерителях используется воздушное охлаждение печи. Рабочий диапазон может быть расширен в область низких или высоких температур за счет комплектования сменными печами.
Измерители полностью автоматизированы и позволяют осуществлять контроль и управление процессом измерения, а также анализировать и выводить результаты измеренных и вычисленных параметров на дисплей.
Внешний вид измерителей LFA изображен на рисунках 1-3.

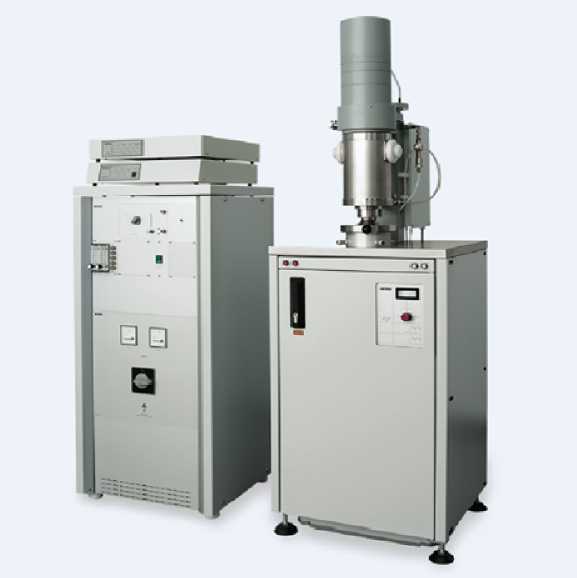

Рисунок 1 - Внешний вид измерителя модификации LFA 427.

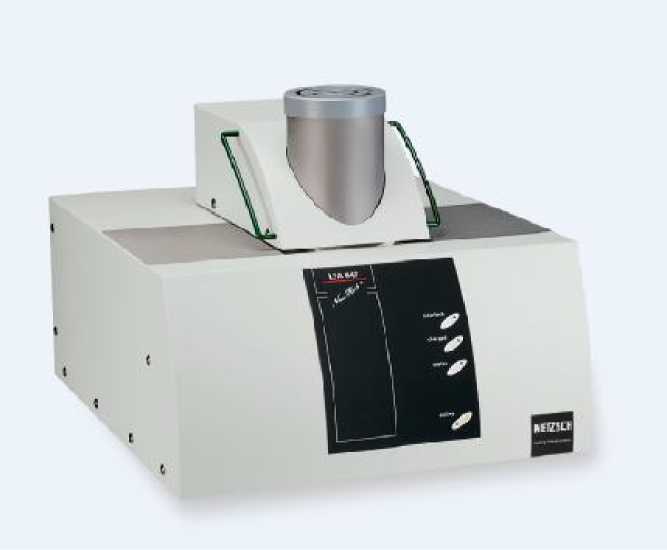

Рисунок 2 - Внешний вид измерителя модификации LFA 447.

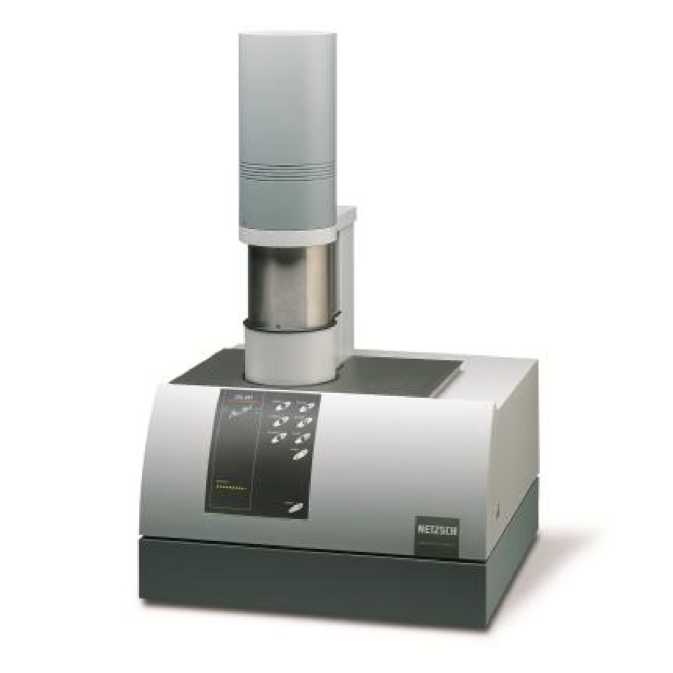

Рисунок 3 - Внешний вид измерителя модификации LFA 457.
- измеритель 1 шт .
- руководство по эксплуатации 1 шт .
- калибровочные образцы теплофизических свойств 1 компл .
-
- мини - предохранители 3 шт.
-
- кабель эл. питания 1 шт.
-
- кабель для компьютера 1 шт.
-
- методика поверки МП 2413-0017-2009 1 экз.
По требованию:
-
- расходомер для газа продувки печи с игольчатым регулятором;
-
- блок автоматического контроля газов для продувки печи в ходе эксперимента;
-
- изоляция измерительной ячейки и интракулер для низкотемпературных измерений;
-
- система охлаждения жидким азотом;
-
- система вакуумной откачки
-
- различные держатели (по выбору)
Наименование характеристики |
Значение характеристики для модификаций | ||
LFA 427 |
LFA 447 |
LFA 457 | |
Диапазон измерений температуропроводности, м2/с |
(от 1,0 до 40) 10-7 |
(от 1,0 до 40) 10-7 |
(от 1,0 до 40) 10-7 |
при температуре, °С |
от минус 70 до 800 |
от 20 до 300 |
от минус 120 до 800 |
Диапазон показаний температуропроводности, м2/с |
(от 0,1 до 10000)10-7 |
(от 0,1 до 10000)10-7 |
(от 0,1 до 10000)10-7 |
при температуре, °С |
от минус 70 до 2000 |
от 20 до 300 |
от минус 120 до 1100 |
Пределы допускаемой относительной погрешности измерений температуропроводности, % |
±8 | ||
Источник света: |
Лазер Nd-GGG |
Лампа Xe |
Лазер Nd-GGG |
Длина волны, нм |
1064 |
150-2000 |
1064 |
Энергия импульса, Дж |
0-20 |
0-20 |
0-20 |
Ширина импульса, мс |
переменная, <1 |
100-700 |
0,33 |
Условия эксплуатации: Температура окружающего воздуха, °С |
20 ± 5 | ||
Диапазон атмосферного давления, кПа Относительная влажность |
от 84 до 106,7 | ||
воздуха, % |
65 ± 15 | ||
Напряжение питания переменного тока, В; частота, Гц |
230(115); 50 | ||
Потребляемая мощность не более, кВ •А |
5,0 |
3,3 |
3,5 |
Габаритные размеры (длина, ширина, высота), мм, не более: управляющего блока |
600,1200,700 |
610,560,430 |
570,550,880 |
измерительного блока |
600,1700,700 |
600,1700,700 |
600,1700,700 |
Масса, не более, кг |
600 |
18 |
80 |
Средний срок службы, лет |
10 |
