Номер по Госреестру СИ: 41529-09
41529-09 Измерители теплопроводности твердых тел
(HFM 436)
Назначение средства измерений:
Измерители теплопроводности твердых тел HFM 436 (далее - измерители), предназначены для измерения теплопроводности теплоизоляционных и других строительных материалов.
Внешний вид.
Измерители теплопроводности твердых тел
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 22.08.2019
Номер записи - 129470
ID в реестре СИ - 351870
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, Измеритель теплопроводности твердых тел, HFM 436,
Производитель
Изготовитель - Фирма "NETZSCH-Gerätebau GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.
Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:
- число стран, чьи СИ занесены в ФГИС АРШИН
- общее количество производителей по всем странам
- суммарное количество поверок по всем производителям
- количество типов СИ, зарегистрированных в ФГИС АРШИН
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- наименование производителя
- страна производства
- кол-во поверок СИ указанного производителя
Бесплатный
Статистика
Кол-во поверок - 34
Выдано извещений - 0
Кол-во периодических поверок - 18
Кол-во средств измерений - 12
Кол-во владельцев - 8
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Измерители теплопроводности твердых тел (HFM 436)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
41529-09 Измерители теплопроводности твердых тел (HFM 436) Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
30484-11 Измерители теплопроводности (ИТП-МГ4, мод. ИТП-МГ4 "100", ИТП-МГ4 "100/Зонд", ИТП-МГ4 "250", ИТП-МГ4 "250/Зонд", ИТП-МГ4 "300", ИТП-МГ4 "300/Зонд", ИТП-МГ4 "Зонд") ООО "СКБ Стройприбор" (РОССИЯ г. Челябинск) |
Все средства измерений ООО "СКБ Стройприбор"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24832-03 13.06.2018 |
Дилатометры горизонтальные с толкателем, DIL 402 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
24833-03 01.05.2008 |
Калориметры дифференциальные сканирующие, DSC Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
24833-08 01.06.2013 |
Калориметры дифференциальные сканирующие, DSC 200, DSC 204, DSC 204 F, DSC 404, DSC 404 F, DTA 404 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
24834-03 01.05.2008 |
Термоанализаторы синхронные, STA 409PC, STA 429CD, STA 449C, TG 209C Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
24834-08 01.06.2013 |
Термоанализаторы синхронные, STA 409 PC, STA 429 CD, STA 449 C, STA 409 CD, STA 449 F1, STA 449 F3,TG 209 C, TG 209 F Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
27881-04 01.11.2009 |
Измерители теплофизических параметров твердых тел, LFA/HFM/TCT Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
28162-04 01.12.2009 |
Термоанализаторы динамическо-механические, TMA 202, TMA 402, DMA 242, RUL/CIC 421, HMOR 422 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
28162-09 12.11.2019 |
Термоанализаторы динамическо-механические, TMA-202, TMA 402, TMA 402 F, DMA 242 C, RUL/CIC 421, HMOR 422 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
38815-08 01.10.2013 |
Измерители теплопроводности, GHP 456 Titan® Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
38815-15 27.03.2025 |
Измерители теплопроводности, GHP 456 Titan® Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
41482-09 22.08.2019 |
Измерители теплопроводности твердых тел, TCT 426 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
41529-09 22.08.2019 |
Измерители теплопроводности твердых тел, HFM 436 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
41647-09 17.06.2024 |
Измерители теплофизических параметров твердых тел, LFA мод. LFA 427, LFA 447, LFA 457 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
54911-13 19.07.2023 |
Термоанализаторы синхронные, STA 409 PC, STA 449 C, STA 409 CD, STA 449 F1, STA 449 F3, TG 209 F3, TG 209 F1 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54912-13 19.07.2023 |
Калориметры дифференциальные сканирующие, DSC 200 F3, DSC 204 F1, DSC 204 HP, DSC 404 C, DSC 404 F1, DSC 404 F3 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56916-14 08.02.2024 |
Калориметры дифференциальные сканирующие, DSC 214 Polyma Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57491-14 26.03.2024 |
Измерители теплофизических параметров, LFA 467 HyperFlash Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
60486-15 07.02.2025 |
Термоанализаторы синхронные, STA 449 F5 Jupiter, STA 2500 Regulus Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61695-15 02.10.2025 |
Термоанализаторы динамическо-механические, DMA 242C, DMA 242D, DMA 242E Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65725-16 23.11.2026 |
Дилатометры горизонтальные с толкателем, DIL 402 Expedis мод. DIL 402 Expedis Classic, DIL 402 Expedis Select, DIL 402 Expedis Supreme Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74122-19 20.02.2024 |
Калориметры дифференциальные сканирующие, DSC 3500 Sirius Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76916-19 10.12.2024 |
Измерители теплопроводности твердых тел, HFM 446 Lambda мод. Small, Medium, Large Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
78040-20 22.04.2025 |
Анализаторы термомеханические, TMA 402 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
83752-21 19.11.2026 |
Реометры, Kinexus Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
90765-23 |
Прибор для измерения теплопроводности, HFM 436/6/1 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Переработанный справочник "КАТАЛОГ ГСО - 2021" УНИИМа
СТАНДАРТНЫЕ ОБРАЗЦЫ УТВЕРЖДЕННЫХ ТИПОВ, ДОПУЩЕННЫЕ К ВЫПУСКУ И ПРИМЕНЕНИЮ НА ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ
Бесплатный
Кто поверяет Измерители теплопроводности (ИТП-МГ4, мод. ИТП-МГ4 "100", ИТП-МГ4 "100/Зонд", ИТП-МГ4 "250", ИТП-МГ4 "250/Зонд", ИТП-МГ4 "300", ИТП-МГ4 "300/Зонд", ИТП-МГ4 "Зонд")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 21 | 1 | 18 | 0 | 18 | 1 | 17 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285) | 3 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Измерители теплопроводности (ИТП-МГ4, мод. ИТП-МГ4 "100", ИТП-МГ4 "100/Зонд", ИТП-МГ4 "250", ИТП-МГ4 "250/Зонд", ИТП-МГ4 "300", ИТП-МГ4 "300/Зонд", ИТП-МГ4 "Зонд")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Измеритель имеет встроенное программное обеспечение.
Встроенное программное обеспечение измерителя разработано изготовителем специально для решения задач измерения теплофизических параметров и идентифицируется при включении измерителя путем вывода на экран версии программного обеспечения. Программное обеспечение осуществляет функции сбора, передачи, обработки и представления измерительной информации . Конструктивно измеритель имеет защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (Идентификационный номер) |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
«Q-LAB» (EPROM) |
«Q-LAB» (EPROM) |
v 2 |
*) |
*) - Контрольная сумма не может быть рассчитана, так как ПО зашивается в измеритель на стадии изготовления. Идентификация осуществляется только по номеру версии.
Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение является неотъемлемой частью измерителя.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010 - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на корпус измерителя любым способом, обеспечивающим сохранность знака утверждения типа в течение всего срока службы измерителя.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Измерители теплопроводности твердых тел HFM 436. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям Измерители теплопроводности твердых тел HFM 436
ГОСТ 8.140-2009 ГСИ. Государственная поверочная схема для средств измерений теплопроводности твердых тел в диапазоне от 0,02 до 20 Вт/(м^К) при температуре от 90 до 1100 К.
Техническая документация фирмы «NETZSCH-Geratebau GmbH», Германия.
Поверка
Поверкаосуществляется в соответствии с документом по поверке МП-2413-0015-2009 «Измеритель теплопроводности твердых тел HFM 436. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в июле 2009 г.
Основные средства измерения, применяемые при поверке:
- рабочие эталоны теплопроводности по ГОСТ 8.140-2009, границы относительной погрешности ±3 %;
Изготовитель
Фирма «NETZSCH-Geratebau GmbH», Германия
Адрес: Wittelsbacher str. 42, Selb, Germany, D-95100
www.netzsch.com
Заявитель
Филиал ООО «Нетч-ГерэтебауГмбХ» (Германия)
Юридический адрес: РФ, 119313, Москва, Ленинский проспект, д. 95А, к. 641, 635 Почтовый адрес: РФ, 119313, Москва, Ленинский проспект, д. 95А тел.(495) 936-26-26 факс (499) 132-47-00
ngb@netzsch.ru www.netzsch-thermal-analysis.com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»,
Адрес: 190005, Санкт-Петербург, Московский пр., 19, тел. (812) 251-76-01, факс (812) 713-01-14
e-mail: info@vniim.ru, http://www.vniim.ru
Принцип действия измерителя основан на методе измерении плотности теплового потока, проходящего через образец в стационарном тепловом режиме.
Измеритель выполнен в корпусе, внутрь которого встроена печь и калориметрическое устройство. В калориметрическое устройство помещают испытуемые образцы. На лицевой панели измерителя расположена клавиатура управления.
На задней панели корпуса измерителя имеются вводы для подсоединения внешних устройств и штуцера для подключения и прокачки хладоносителя и продувки защитным газом.
Измеритель полностью автоматизирован и позволяет осуществляет контроль и управление процессом измерения, а также анализировать и выводить результаты измеренных и вычисленных параметров на дисплей.

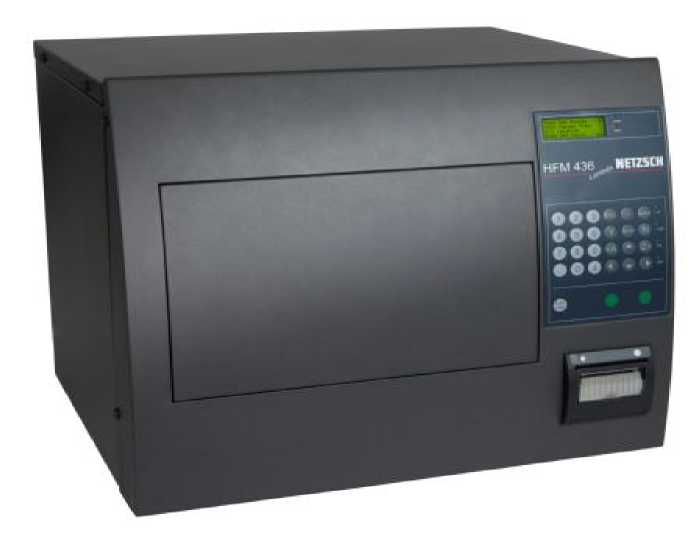

Внешний вид измерителей HFM 436 изображен на рисунке.
Рисунок 1 - Измеритель HFM 436.
В комплект поставки измерителя входят:
|
-измерительный блок -комплект рабочих эталонов теплопроводности по ГОСТ 8.140-2009 в составе: |
1 шт. |
|
органическое стекло полистирол марки «ПЕНОПЛЭКС®» -руководство по эксплуатации -методика поверки МП-2413-0015-2009 |
1 шт. 1 шт. 1 шт. 1 экз. |
По требованию
-термостат
-система регулировки потоком продувочных газов
-система охлаждения
Таблица 2
|
Наименование характеристики |
Значение характеристик |
|
Диапазон измерений теплопроводности, Вт/(м<К) при температуре, °С |
от 0,03 до 0,5 от минус 25 до 95 |
|
Диапазон определения теплового сопротивления, м2<К/Вт |
от 0,02 до 7,0 |
|
Пределы допускаемой относительной погрешности измерения теплопроводности, % |
±5 |
|
Габаритные размеры образца, мм, не более: длина; высота; ширина |
300; 300; 10-100; 600; 600; 10-200 |
|
Напряжение питания переменного тока, В; частота, Гц |
230(115); 50 |
|
Потребляемая мощность не более, кВ •А |
2,3 |
|
Габаритные размеры (высота, ширина, длина), мм, не более |
480, 630, 510 800, 950, 800 |
|
Масса в зависимости от размера образцов, не более, кг |
64 или 186 |
|
Условия эксплуатации: о температура окружающего воздуха, С |
20±5 |
|
диапазон атмосферного давления, кПа |
от 84 до 106,7 |
|
относительная влажность воздуха, % |
65±15 |
|
Средний срок службы, лет |
10 |
