Номер по Госреестру СИ: 76916-19
76916-19 Измерители теплопроводности твердых тел
(HFM 446 Lambda мод. Small, Medium, Large)
Назначение средства измерений:
Измерители теплопроводности твердых тел HFM 446 Lambda модификаций Small, Medium, Large (далее - приборы), предназначены для измерений теплопроводности строительных и теплоизоляционных материалов.
Внешний вид.
Измерители теплопроводности твердых тел
Рисунок № 1
Внешний вид.
Измерители теплопроводности твердых тел
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 10.12.2024
Номер записи -
ID в реестре СИ - 1011065
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "NETZSCH-Gerätebau GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2949 от 2019.12.10 Об утверждении типов средств измерений
Наличие аналогов СИ: Измерители теплопроводности твердых тел (HFM 446 Lambda мод. Small, Medium, Large)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "NETZSCH-Gerätebau GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24832-03 13.06.2018 |
Дилатометры горизонтальные с толкателем, DIL 402 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
24833-03 01.05.2008 |
Калориметры дифференциальные сканирующие, DSC Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
24833-08 01.06.2013 |
Калориметры дифференциальные сканирующие, DSC 200, DSC 204, DSC 204 F, DSC 404, DSC 404 F, DTA 404 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
24834-03 01.05.2008 |
Термоанализаторы синхронные, STA 409PC, STA 429CD, STA 449C, TG 209C Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
24834-08 01.06.2013 |
Термоанализаторы синхронные, STA 409 PC, STA 429 CD, STA 449 C, STA 409 CD, STA 449 F1, STA 449 F3,TG 209 C, TG 209 F Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
27881-04 01.11.2009 |
Измерители теплофизических параметров твердых тел, LFA/HFM/TCT Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
28162-04 01.12.2009 |
Термоанализаторы динамическо-механические, TMA 202, TMA 402, DMA 242, RUL/CIC 421, HMOR 422 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
28162-09 12.11.2019 |
Термоанализаторы динамическо-механические, TMA-202, TMA 402, TMA 402 F, DMA 242 C, RUL/CIC 421, HMOR 422 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
38815-08 01.10.2013 |
Измерители теплопроводности, GHP 456 Titan® Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
38815-15 27.03.2025 |
Измерители теплопроводности, GHP 456 Titan® Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
41482-09 22.08.2019 |
Измерители теплопроводности твердых тел, TCT 426 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
41529-09 22.08.2019 |
Измерители теплопроводности твердых тел, HFM 436 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
41647-09 17.06.2024 |
Измерители теплофизических параметров твердых тел, LFA мод. LFA 427, LFA 447, LFA 457 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
54911-13 19.07.2023 |
Термоанализаторы синхронные, STA 409 PC, STA 449 C, STA 409 CD, STA 449 F1, STA 449 F3, TG 209 F3, TG 209 F1 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54912-13 19.07.2023 |
Калориметры дифференциальные сканирующие, DSC 200 F3, DSC 204 F1, DSC 204 HP, DSC 404 C, DSC 404 F1, DSC 404 F3 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56916-14 08.02.2024 |
Калориметры дифференциальные сканирующие, DSC 214 Polyma Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57491-14 26.03.2024 |
Измерители теплофизических параметров, LFA 467 HyperFlash Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
60486-15 07.02.2025 |
Термоанализаторы синхронные, STA 449 F5 Jupiter, STA 2500 Regulus Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61695-15 02.10.2025 |
Термоанализаторы динамическо-механические, DMA 242C, DMA 242D, DMA 242E Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65725-16 23.11.2026 |
Дилатометры горизонтальные с толкателем, DIL 402 Expedis мод. DIL 402 Expedis Classic, DIL 402 Expedis Select, DIL 402 Expedis Supreme Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74122-19 20.02.2024 |
Калориметры дифференциальные сканирующие, DSC 3500 Sirius Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76916-19 10.12.2024 |
Измерители теплопроводности твердых тел, HFM 446 Lambda мод. Small, Medium, Large Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
78040-20 22.04.2025 |
Анализаторы термомеханические, TMA 402 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
83752-21 19.11.2026 |
Реометры, Kinexus Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
90765-23 |
Прибор для измерения теплопроводности, HFM 436/6/1 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Измерители теплопроводности твердых тел (HFM 446 Lambda мод. Small, Medium, Large)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Измерители теплопроводности твердых тел (HFM 446 Lambda мод. Small, Medium, Large)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Приборы функционируют под управлением встроенного программного обеспечения (далее - ПО), которое является неотъемлемой его частью и предназначено для управления элементами СИ, настройки СИ, выполнения измерений, отображения и распечатки результатов измерений встроенным принтером и связи с ПК посредством интерфейса USB.
Также приборы могут работать с автономным ПО «NETZSCH Smartmode», которое предназначено для управления СИ, его калибровки, ввода шагов температуры, обработки результатов измерений, представления их в текстовом и графическом виде и записи результатов измерений в файл.
К метрологически значимой части ПО «NETZSCH Smartmode» относится файл: SmartModeApp.exe.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Тип ПО |
встроенное |
автономное |
|
Идентификационное наименование ПО |
- |
файл (SmartModeApp.exe) |
|
Номер версии (идентификационный номер ПО), не ниже |
5.73 |
8.0.1 |
|
Цифровой идентификатор ПО |
- |
2995fb2592ce719d4a43127 a837e36d1* |
|
Алгоритм расчета контрольной суммы |
- |
md5 |
|
* контрольная сумма приведена для версии указанной в данной таблице | ||
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографским способом и на переднюю панель прибора в виде наклейки.
Сведения о методиках измерений
Нормативные и технические документы
Поверка
Поверкаосуществляется по документу МП 2413-0055-2019 «ГСИ. Измерители теплопроводности твердых тел HFM 446 Lambda модификаций Small, Medium, Large. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 25.07.2019 г.
Основные средства поверки:
- рабочие эталоны теплопроводности по ГОСТ 8.140-2009, границы относительной погрешности ±2 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «NETZSCH-Geratebau GmbH», ГерманияАдрес: Germany, D-95100, Selb, WittelsbacherstraBe. 42
Телефон: +49 9287/881-0, факс: +49 9287/881505
E-mail: at@netzsch.com
Web-сайт: www.netzsch.com
Заявитель
Филиал Общество с ограниченной ответственностью (ООО) «Нетч-Герэтебау ГмбХ», (Германия)
ИНН 9909182178
Адрес: 117198, г. Москва, Ленинский пр., 113/1, оф. 413Д
Телефон/факс: +7 (499) 272-0532
E-mail: ngb@netzsch.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский
научно-исследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
Принцип действия прибора основан на методе измерений плотности теплового потока, проходящего через образец в стационарном тепловом режиме.
Прибор выполнен в корпусе, внутрь которого встроена печь и калориметрическое устройство. В калориметрическое устройство помещают испытуемые образцы. На лицевой панели прибора расположена клавиатура управления.
На задней панели корпуса прибора имеются вводы для подсоединения внешних устройств и штуцера для подключения и прокачки хладоносителя и продувки защитным газом.
Прибор полностью автоматизирован и позволяет осуществляет контроль и управление процессом измерения, а также анализировать и выводить результаты измеренных и вычисленных параметров на дисплей.
Модификации Small, Medium, Large различаются диапазоном измерений теплопроводности и габаритными размерами образца и корпуса.
Общий вид приборов приведен на рисунке 1.
Пример пломбирования приборов приведён на рисунке 2.

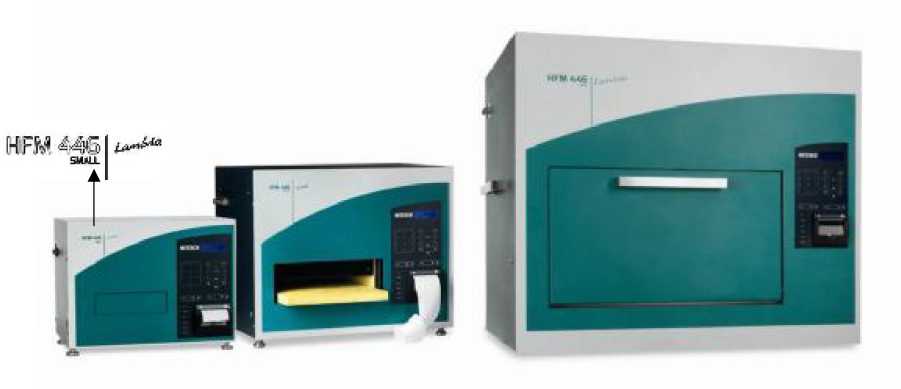

Рисунок 1 - Общий вид приборов HFM 446 Lambda (слева направо Small, Medium, Large)
Место для пломбы HFM 446

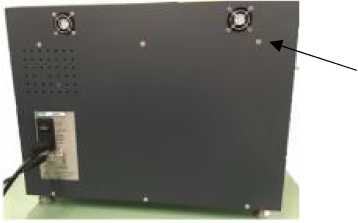

Рисунок 2 - Прибор HFM 446 Lambda пример пломбирования, вид сзади
Таблица 4 - Комплектность прибора
|
Наименование |
Обозначение |
Количество |
|
Измеритель теплопроводности твердых тел |
HFM 446 Lambda модификаций Small, Medium, Large |
1 шт. |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Программное обеспечение* |
NETZSCH Smartmode |
1- CD-диск |
|
Кабель* |
USB |
1 шт. |
|
Методика поверки* |
МП 2413- 0055-2019 |
1 экз. |
|
*- по заказу | ||
Таблица 2- Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация HFM 446 Lambda |
Small |
Medium |
Large |
|
Диапазон измерений теплопроводности, Вт/(мЧ<) |
от 0,03 до 1,21 |
от 0,03 до 0,2 | |
|
Диапазон показаний теплопроводности, Вт/(мЧ<) |
от 0,02 до 2,0 |
от 0,02 до 0,5 | |
|
Пределы допускаемой | |||
|
относительной погрешности измерений теплопроводности, % |
±5 | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация HFM 446 Lambda |
Small |
Medium |
Large |
|
Температурный диапазон при регулировании теплового потока, °С |
от -20 до +90 | ||
|
Напряжение питания переменным током, В Частотой, Гц |
230±23 50±1 | ||
|
Потребляемая мощность, кВ^А, не более |
1,15 | ||
|
Габаритные размеры образца, мм, не более длина х ширина х толщина |
203х203х51 |
305x305x105 |
611x611x200 |
|
Наименование характеристики |
Значение | ||
|
Габаритные размеры (ШГВ), мм, не более |
502x335x381 |
635x420x500 |
1020x850x780 |
|
Масса, кг, не более |
42 |
79 |
260 |
|
Система охлаждения |
внешняя | ||
|
Нагрузка, кПа (опционально) |
до 21 |
до 5 | |
|
Условия эксплуатации: диапазон температуры окружающего воздуха, °С относительная влажность окружающего воздуха, % атмосферное давление, кПа |
от +15 до +25 от 40 до 80 от 84 до 106,7 | ||
|
Срок службы, лет, не менее |
10 | ||
|
Средняя наработка на отказ, ч |
8000 | ||
