Сведения о средстве измерений: 90765-23 Прибор для измерения теплопроводности

Номер по Госреестру СИ: 90765-23
90765-23 Прибор для измерения теплопроводности
(HFM 436/6/1)

Назначение средства измерений:
Прибор для измерения теплопроводности HFM 436/6/1 (далее - прибор) предназначен для измерений теплопроводности строительных, конструкционных и теплоизоляционных материалов при стационарном тепловом режиме.

сертификация программного обеспечения
Внешний вид. Прибор для измерения теплопроводности, http://oei-analitika.ru рисунок № 1
Внешний вид.
Прибор для измерения теплопроводности
Рисунок № 1
Внешний вид. Прибор для измерения теплопроводности, http://oei-analitika.ru рисунок № 2
Внешний вид.
Прибор для измерения теплопроводности
Рисунок № 2

Общие сведения

Дата публикации - 18.12.2023
Срок свидетельства -
Номер записи - 192681
ID в реестре СИ - 1412972
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "NETZSCH-Gerätebau GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Современная Пермь - крупный промышленный центр на востоке европейской части России и третий по величине город в стране после Москвы и Санкт-Петербурга (799,68 кв. км).

Градообразующей осью Перми исторически является река Кама, приток Волги и главная река Западного Урала. Вдоль берегов Камы город протянулся на 70 км, уступая по длине только Санкт-Петербургу и Сочи.

Пермь - один из крупнейших промышленных центров страны. Ведущими отраслями экономики города являются машиностроение, нефте- и газопереработка, электроэнергетика, химия и нефтехимия, пищевая промышленность, деревообработка и полиграфия.

Пересечение трансконтинентальных автомобильных, железнодорожных и воздушных линий делает Пермь значительным транспортным узлом и логистическим центром Урала. Кама - пятая по длине река в Европе. Водный путь по Каме приведет вас в направлении пяти морей - Азовского, Черного, Каспийского, Белого и Балтийского. Автолюбители могут добраться до Перми по федеральной трассе Москва-Чита. Международный аэропорт Большое Савино осуществляет регулярные авиаперевозки по России и за рубеж, имеет пограничные и таможенные службы.

Отчет "Анализ рынка поверки в Перми" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пермь.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2716 от 2023.12.15 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Прибор для измерения теплопроводности (HFM 436/6/1)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "NETZSCH-Gerätebau GmbH"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
24832-03
13.06.2018
Дилатометры горизонтальные с толкателем, DIL 402
Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ )
ОТ
1 год
24833-03
01.05.2008
Калориметры дифференциальные сканирующие, DSC
Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ )
2 года
24833-08
01.06.2013
Калориметры дифференциальные сканирующие, DSC 200, DSC 204, DSC 204 F, DSC 404, DSC 404 F, DTA 404
Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ )
ОТ
2 года
24834-03
01.05.2008
Термоанализаторы синхронные, STA 409PC, STA 429CD, STA 449C, TG 209C
Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ )
2 года
24834-08
01.06.2013
Термоанализаторы синхронные, STA 409 PC, STA 429 CD, STA 449 C, STA 409 CD, STA 449 F1, STA 449 F3,TG 209 C, TG 209 F
Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ )
ОТ
2 года
27881-04
01.11.2009
Измерители теплофизических параметров твердых тел, LFA/HFM/TCT
Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ )
2 года
28162-04
01.12.2009
Термоанализаторы динамическо-механические, TMA 202, TMA 402, DMA 242, RUL/CIC 421, HMOR 422
Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ )
1 год
28162-09
12.11.2019
Термоанализаторы динамическо-механические, TMA-202, TMA 402, TMA 402 F, DMA 242 C, RUL/CIC 421, HMOR 422
Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ )
ОТ
1 год
38815-08
01.10.2013
Измерители теплопроводности, GHP 456 Titan®
Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ )
ОТ
1 год
38815-15
27.03.2025
Измерители теплопроводности, GHP 456 Titan®
Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
41482-09
22.08.2019
Измерители теплопроводности твердых тел, TCT 426
Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ )
ОТ
2 года
41529-09
22.08.2019
Измерители теплопроводности твердых тел, HFM 436
Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ )
ОТ
2 года
41647-09
17.06.2024
Измерители теплофизических параметров твердых тел, LFA мод. LFA 427, LFA 447, LFA 457
Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ )
ОТ
2 года
54911-13
19.07.2023
Термоанализаторы синхронные, STA 409 PC, STA 449 C, STA 409 CD, STA 449 F1, STA 449 F3, TG 209 F3, TG 209 F1
Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ )
ОТ
1 год
54912-13
19.07.2023
Калориметры дифференциальные сканирующие, DSC 200 F3, DSC 204 F1, DSC 204 HP, DSC 404 C, DSC 404 F1, DSC 404 F3
Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ )
ОТ
1 год
56916-14
08.02.2024
Калориметры дифференциальные сканирующие, DSC 214 Polyma
Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ )
ОТ
1 год
57491-14
26.03.2024
Измерители теплофизических параметров, LFA 467 HyperFlash
Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ )
ОТ
2 года
60486-15
07.02.2025
Термоанализаторы синхронные, STA 449 F5 Jupiter, STA 2500 Regulus
Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
61695-15
02.10.2025
Термоанализаторы динамическо-механические, DMA 242C, DMA 242D, DMA 242E
Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
65725-16
23.11.2026
Дилатометры горизонтальные с толкателем, DIL 402 Expedis мод. DIL 402 Expedis Classic, DIL 402 Expedis Select, DIL 402 Expedis Supreme
Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
74122-19
20.02.2024
Калориметры дифференциальные сканирующие, DSC 3500 Sirius
Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
76916-19
10.12.2024
Измерители теплопроводности твердых тел, HFM 446 Lambda мод. Small, Medium, Large
Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
78040-20
22.04.2025
Анализаторы термомеханические, TMA 402
Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
83752-21
19.11.2026
Реометры, Kinexus
Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
90765-23

Прибор для измерения теплопроводности, HFM 436/6/1
Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке расходомеров и теплосчетчиков. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.

Стоимость 200 руб. или по подписке

Кто поверяет Прибор для измерения теплопроводности (HFM 436/6/1)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)
РСТ
  • Нет модификации
  • 1 1 1 0 0 1 1 0

    Стоимость поверки Прибор для измерения теплопроводности (HFM 436/6/1)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение прибора (далее ПО) состоит из встроенной части (встроенный, защищенный от записи микроконтроллер).

    Встроенное ПО (метрологически значимое) отвечает за преобразование сигналов от датчиков теплового потока и температуры в значения измеряемых величин (теплопроводность, тепловой поток, температура).

    Конструктивно прибор имеет защиту встроенного ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.

    Уровень защиты встроенного ПО от преднамеренных или непреднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значения

    Встроенное ПО

    Идентификационное наименование ПО

    -

    Номер версии (идентификационный номер) ПО

    1.99

    Цифровой идентификатор ПО

    -

    Алгоритм вычисления цифрового идентификатора ПО

    -

    Модель прибора

    HFM 436/6/1

    Серийный номер СИ

    194А-0605-606000428


    Знак утверждения типа

    Знак утверждения типа

    наносится на маркировочную наклейку, прикрепленную к задней поверхности корпуса прибора (рисунок 2), и (или) на титульный лист Руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в главе 4 руководства по эксплуатации «Прибор для измерения теплопроводности HFM 436/6/1».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ 8.140-2009 «ГСИ. Государственная поверочная схема для средств измерений теплопроводности твердых тел в диапазоне от 0,02 до 20 Вт/(м^К) при температуре от 90 до 1100 K».

    Правообладатель

    Фирма «NETZSCH-Geratebau GmbH», Германия

    Адрес: WittelsbacherstraBe str. 42, D-95100, Selb, Germany

    Телефон: 09287/881- 0; факс: 09287/881- 144

    Web-сайт: http://www.netzsch-thermal-analysis.com

    E-mail: at@ngb.netzsch.com

    Изготовитель

    Фирма «NETZSCH-Geratebau GmbH», Германия
    Адрес: WittelsbacherstraBe str. 42, D-95100, Selb, Germany
    Телефон: 09287/881- 0; факс: 09287/881- 144
    Web-сайт: http://www.netzsch-thermal-analysis.com
    E-mail: at@ngb.netzsch.com

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
    Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
    Телефон: (812) 251-76-01
    Факс: (812) 713-01-14
    Web-сайт: www.vniim.ru
    E-mail: info@vniim.ru

    Правообладатель

    Фирма «NETZSCH-Geratebau GmbH», Германия
    Адрес: WittelsbacherstraBe str. 42, D-95100, Selb, Germany
    Телефон: 09287/881- 0; факс: 09287/881- 144
    Web-сайт: http://www.netzsch-thermal-analysis.com
    E-mail: at@ngb.netzsch.com

    К прибору для измерения теплопроводности данного типа относится прибор для измерения теплопроводности HFM 436/6/1 зав.№ 194А-0605-606000428.

    Принцип действия прибора основан на методе измерений плотности теплового потока, проходящего через образец в стационарном режиме.

    Прибор выполнен в корпусе, внутрь которого встроена печь и калориметрическое устройство. На лицевой стороне прибора расположен дисплей с модулем клавиатуры.

    Образец помещают в калориметрическое устройство между нижней и верхней измерительными пластинами, в которые вмонтированы нагреватели, создающие перепад температуры на образце, и измерительные элементы (преобразователи и термопары). Измерительные пластины снабжены специальной системой нагревания/охлаждения и термостатированы с помощью элементов Пельтье. Измерение температуры на лицевых гранях производят интегрировано по поверхности образца, обеспечивая, таким образом, высокую надежность измерения.

    Общий вид прибора представлен на рисунке 1.

    Пломбирование прибора не предусмотрено.

    Заводской номер нанесен на маркировочную наклейку в формате семнадцатизначного буквенно-цифрового кода, прикрепленной к задней поверхности корпуса прибора (рисунок 2).

    Внешний вид. Прибор для измерения теплопроводности (HFM 436/6/1), http://oei-analitika.ru

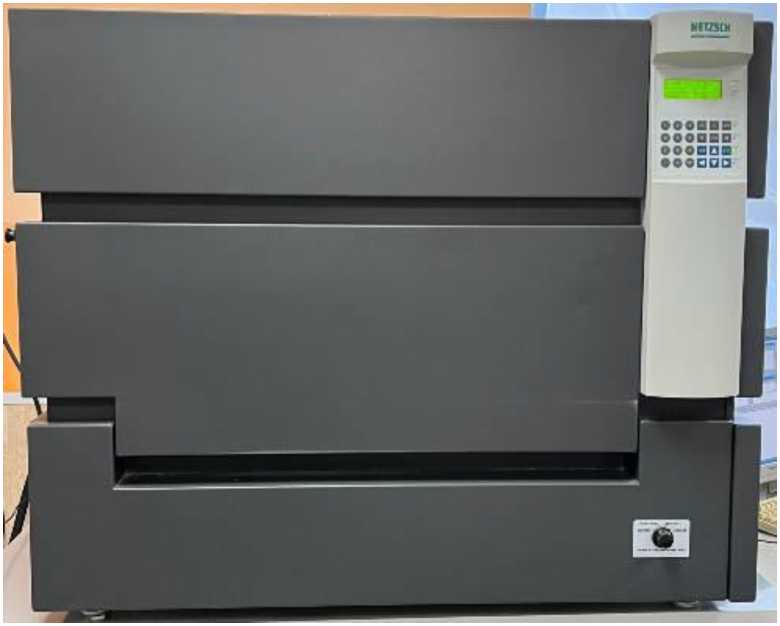

    Рисунок 1 - Общий вид прибора для измерения теплопроводности HFM 436/6/1

    Внешний вид. Прибор для измерения теплопроводности (HFM 436/6/1), http://oei-analitika.ru

    Место нанесения

    заводского номера

    Место нанесения знака утверждения типа

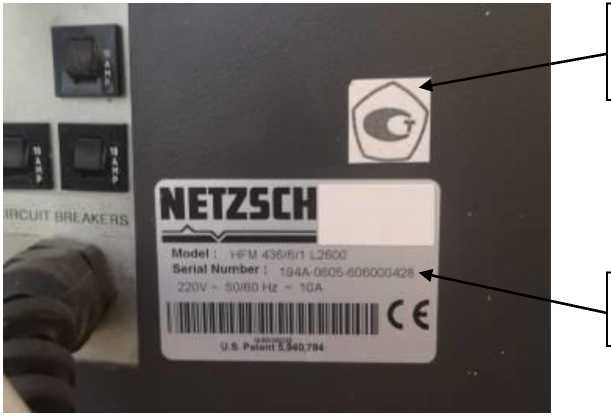

    Рисунок 2 - Место нанесения знака утверждения типа и заводского номера


    аблица 4 - Комплектность прибора

    Наименование

    Обозначение

    Количество, шт.

    Прибор для измерения теплопроводности

    HFM 436/6/1

    1

    Термостат

    1

    Кабель питания

    1

    Кабель коммутационный

    1

    Шланг

    2

    Руководство по эксплуатации

    1

    Методика поверки

    1


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений теплопроводности, Вт/fiwK) (при температуре, °С)

    от 0,03 до 0,20 (от 0,0 до +60,0)

    Диапазон показаний теплопроводности, Вт/fiwK) (при температуре, °С)

    от 0,005 до 0,50 (от -20,0 до +70,0)

    Пределы допускаемой относительной погрешности измерений теплопроводности, %

    ±5,0

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Напряжение питания переменного тока, В; частота, Гц

    230±10; 50±0,2

    Потребляемая мощность, В^А, не более

    2300

    Габаритные размеры образца, мм:

    - высота

    от 10 до 200

    - ширина

    от 300 до 610

    - длина

    от 300 до 610

    Габаритные размеры прибора, (ШхДхВ), мм, не более

    980x830x780

    Масса, кг, не более

    186

    Условия эксплуатации:

    - температура окружающего воздуха, °С

    от +15 до +25

    - атмосферное давление, кПа

    от 84 до 106,7

    - относительная влажность окружающего воздуха, %

    не более 80

    Средний срок службы прибора, лет

    10

    Наработка до отказа, ч, не менее

    6000


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
