Номер по Госреестру СИ: 54911-13
54911-13 Термоанализаторы синхронные
(STA 409 PC, STA 449 C, STA 409 CD, STA 449 F1, STA 449 F3, TG 209 F3, TG 209 F1)
Назначение средства измерений:
Термоанализаторы синхронные модификаций STA 409 PC, STA 449 C, STA 409 CD, STA 449 F1, STA 449 F3, TG 209 F3, TG 209 F1 (далее ТЕРМОАНАЛИЗАТОРЫ) предназначены для измерения термодинамических характеристик (теплота и температуры фазовых переходов, теплоемкости) и измерения изменения массы твердых и порошкообразных материалов в процессе их нагрева.

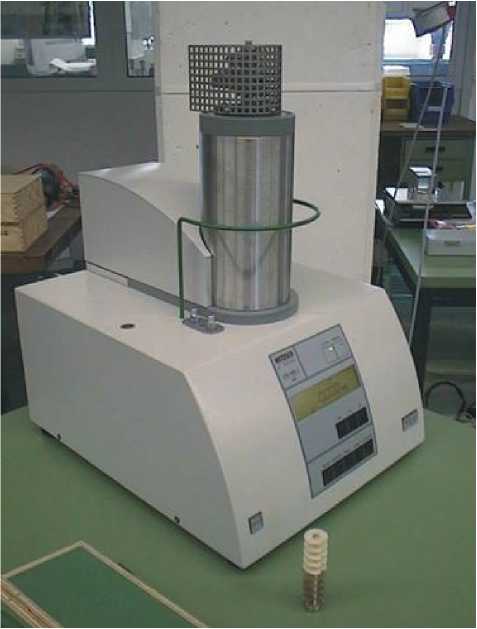

Внешний вид.
Термоанализаторы синхронные
Рисунок № 1

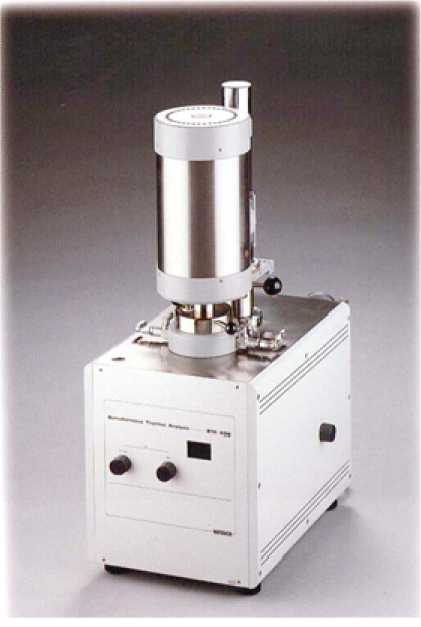

Внешний вид.
Термоанализаторы синхронные
Рисунок № 2

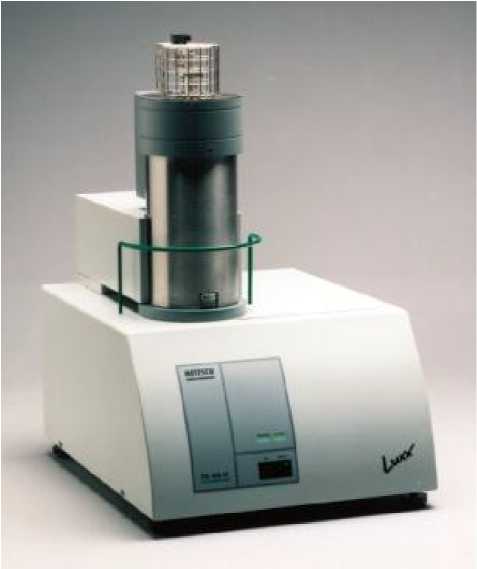

Внешний вид.
Термоанализаторы синхронные
Рисунок № 3

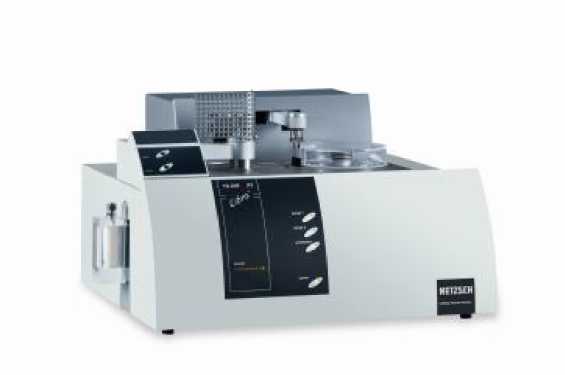

Внешний вид.
Термоанализаторы синхронные
Рисунок № 4

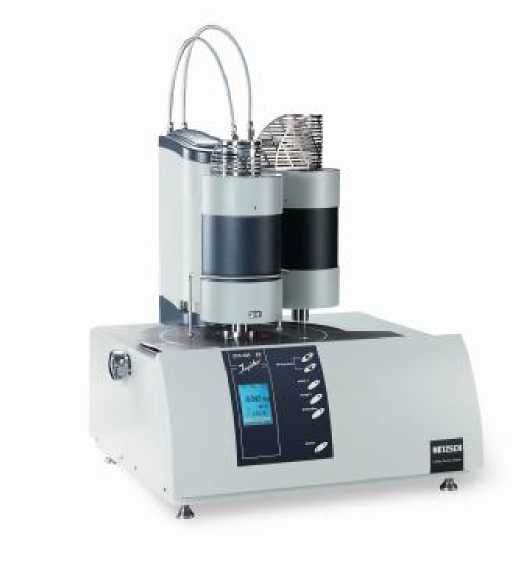

Внешний вид.
Термоанализаторы синхронные
Рисунок № 5

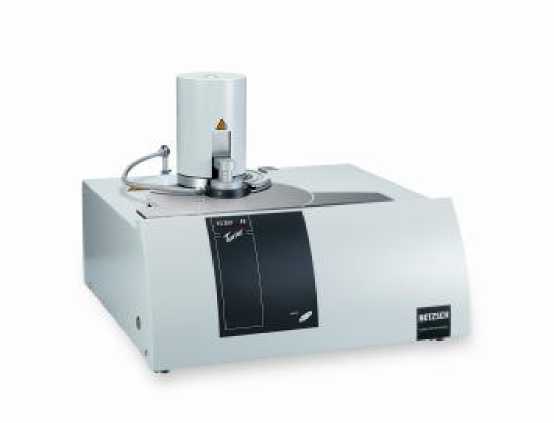

Внешний вид.
Термоанализаторы синхронные
Рисунок № 6

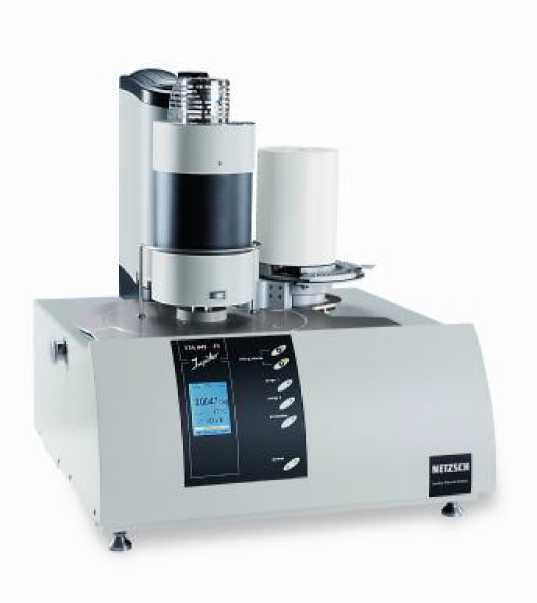

Внешний вид.
Термоанализаторы синхронные
Рисунок № 7
Общие сведения
Дата публикации -
Срок свидетельства - 19.07.2023
Номер записи -
ID в реестре СИ - 367418
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Термоанализатор синхронный модификации TG 209 F1, нет модификации, нет данных, модификации TG 209 F1, модификации STA 449 F3, модификации STA 449 F1, модификации STA 449 F3, модификации STA 449 F1, модификации STA 409 PC, TG 209F1, TG 209 F1, STA 449 F3, STA 449 F3, STA 449 F1, STA 409 PC, STA 449 C, STA 409 CD, STA 449 F1, STA 449 F3, TG 209 F3, TG 209 F1, STA 409 PC, -,
Производитель
Изготовитель - Фирма "NETZSCH-Gerätebau GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Исследование "Анализ рынка поверки Приволжского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на востоке европейской части Российской Федерации, Приуралья и Нижней Волги.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 147
Выдано извещений - 3
Кол-во периодических поверок - 88
Кол-во средств измерений - 19
Кол-во владельцев - 28
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1510 от 2018.07.19 О продлении срока действия свидетельств об утверждении типа
№1849 от 2022.07.29 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Каталогизация продукции" (ТК 430)
№2243 от 2023.10.23 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (21)
Наличие аналогов СИ: Термоанализаторы синхронные (STA 409 PC, STA 449 C, STA 409 CD, STA 449 F1, STA 449 F3, TG 209 F3, TG 209 F1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "NETZSCH-Gerätebau GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24832-03 13.06.2018 |
Дилатометры горизонтальные с толкателем, DIL 402 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
24833-03 01.05.2008 |
Калориметры дифференциальные сканирующие, DSC Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
24833-08 01.06.2013 |
Калориметры дифференциальные сканирующие, DSC 200, DSC 204, DSC 204 F, DSC 404, DSC 404 F, DTA 404 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
24834-03 01.05.2008 |
Термоанализаторы синхронные, STA 409PC, STA 429CD, STA 449C, TG 209C Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
24834-08 01.06.2013 |
Термоанализаторы синхронные, STA 409 PC, STA 429 CD, STA 449 C, STA 409 CD, STA 449 F1, STA 449 F3,TG 209 C, TG 209 F Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
27881-04 01.11.2009 |
Измерители теплофизических параметров твердых тел, LFA/HFM/TCT Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
28162-04 01.12.2009 |
Термоанализаторы динамическо-механические, TMA 202, TMA 402, DMA 242, RUL/CIC 421, HMOR 422 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
28162-09 12.11.2019 |
Термоанализаторы динамическо-механические, TMA-202, TMA 402, TMA 402 F, DMA 242 C, RUL/CIC 421, HMOR 422 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
38815-08 01.10.2013 |
Измерители теплопроводности, GHP 456 Titan® Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
38815-15 27.03.2025 |
Измерители теплопроводности, GHP 456 Titan® Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
41482-09 22.08.2019 |
Измерители теплопроводности твердых тел, TCT 426 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
41529-09 22.08.2019 |
Измерители теплопроводности твердых тел, HFM 436 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
41647-09 17.06.2024 |
Измерители теплофизических параметров твердых тел, LFA мод. LFA 427, LFA 447, LFA 457 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
54911-13 19.07.2023 |
Термоанализаторы синхронные, STA 409 PC, STA 449 C, STA 409 CD, STA 449 F1, STA 449 F3, TG 209 F3, TG 209 F1 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54912-13 19.07.2023 |
Калориметры дифференциальные сканирующие, DSC 200 F3, DSC 204 F1, DSC 204 HP, DSC 404 C, DSC 404 F1, DSC 404 F3 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56916-14 08.02.2024 |
Калориметры дифференциальные сканирующие, DSC 214 Polyma Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57491-14 26.03.2024 |
Измерители теплофизических параметров, LFA 467 HyperFlash Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
60486-15 07.02.2025 |
Термоанализаторы синхронные, STA 449 F5 Jupiter, STA 2500 Regulus Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61695-15 02.10.2025 |
Термоанализаторы динамическо-механические, DMA 242C, DMA 242D, DMA 242E Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65725-16 23.11.2026 |
Дилатометры горизонтальные с толкателем, DIL 402 Expedis мод. DIL 402 Expedis Classic, DIL 402 Expedis Select, DIL 402 Expedis Supreme Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74122-19 20.02.2024 |
Калориметры дифференциальные сканирующие, DSC 3500 Sirius Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76916-19 10.12.2024 |
Измерители теплопроводности твердых тел, HFM 446 Lambda мод. Small, Medium, Large Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
78040-20 22.04.2025 |
Анализаторы термомеханические, TMA 402 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
83752-21 19.11.2026 |
Реометры, Kinexus Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
90765-23 |
Прибор для измерения теплопроводности, HFM 436/6/1 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Справочник является копией реестра "Утверждённые типы стандартных образцов" (https://fgis.gost.ru/fundmetrology/registry/19) ФГИС АРШИН и содержит сведения об утвержденных типах стандартных образцов.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. Доступна функция экспорта каждой из записей в формате json, а также всей таблицы в CSV Excel. Справочник содержит более 8 тыс. записей и актуализируется не реже 1 раза в месяц.
Кто поверяет Термоанализаторы синхронные (STA 409 PC, STA 449 C, STA 409 CD, STA 449 F1, STA 449 F3, TG 209 F3, TG 209 F1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 30 | 3 | 5 | 23 | 0 | 27 | 5 | 22 | |
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 8 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ «Магнитогорский ЦСМ» (20) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «УНИИМ» (01.00258-2011) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 23 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 33 | 2 | 0 | 32 | 3 | 16 | 0 | 16 | |
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 32 | 4 | 21 | 0 | 9 | 1 | 8 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311285) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Термоанализаторы синхронные (STA 409 PC, STA 449 C, STA 409 CD, STA 449 F1, STA 449 F3, TG 209 F3, TG 209 F1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Липецкий ЦСМ Липецкая область |
15765 | 15112 |
|
ФБУ Липецкий ЦСМ Липецкая область |
22041 | 15112 |
|
ФБУ ЦСМ Татарстан Республика Татарстан |
7531 | 15112 |
Программное обеспечение
Управление процессом измерения и обработки выводимой информации в термоанализаторах осуществляется от IBM-совместимого персонального компьютера с помощью специального программного комплекса «Proteus». Программным образом осуществляется настройка термоанализаторов, выбор режимов и установка параметров эксперимента, градуировка термоанализаторов на основе измерения свойств стандартных образцов, оптимизация параметров, управление работой, обработка выходной информации, печать и запоминание результатов анализа. Во всех частях программного обеспечения, где требуется ввод какой-либо величины, в программе имеется соответствующее методикам установочное значение параметра, принимаемое по умолчанию.
Программное обеспечение термоанализаторов состоит из встроенной части (встроенный в корпус термоанализатора, защищенный от записи микроконтроллер) и внешней части под управлением операционной системой персонального компьютера.
Встроенное ПО термоанализаторов разработано изготовителем специально для решения задач измерения изменения массы, температуры фазовых переходов, удельной теплоты фазовых переходов и удельной теплоемкости и идентифицируется при включении прибора путем вывода на экран наименования версии программного обеспечения.
Конструктивно термоанализатор имеет защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Proteus (EPROM) |
Proteus (EPROM) |
v 6.0 |
*) |
*) - Контрольная сумма не может быть рассчитана, так как ПО зашивается в прибор на
стадии изготовления. Идентификация осуществляется только по номеру версии.
Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение является неотъемлемой частью термоанализатора.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - «С» в соответствии с МИ 3286-2010.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в документах «Приборы синхронного термического анализа STA фирмы NETZSCH-Geratebau GmbH", Германия. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термоанализаторам STA-
1. ГОСТ 8.141-75.Государственный первичный эталон и общесоюзная поверочная схема для средств измерения удельной теплоемкости в диапазоне температур 273,15.. .700 К.
-
2. Техническая документация фирмы "NETZSCH-Geratebau GmbH", Германия
Поверка
ПоверкаОсуществляется по документу МП 2413-0029-2013 «Термоанализаторы синхронные^ТЛ модификаций STA 409 PC, STA 449 C, STA 409 CD, STA 449 F1, STA 449 F3, TG 209 F3, TG
209 F1 фирмы " NETZSCH-Geratebau GmbH", Германия Методика поверки», утвержденному ГЦИ СИ «ВНИИМ им. Д.И. Менделеева» в апреле 2013 года.
Основное оборудование, необходимое для поверки:
-
- набор гирь массой до 2 0 г 1-го класса по ГОСТ 7328-2001.
-
- Весы аналитические с характеристиками не хуже: дискретность 0.01 мг, НПВ 20 г, 1 класс точности по ГОСТ 24104;
-
- Комплект стандартных образцов температур и теплот плавления ГСО 2313-82...2316-82, ГСО 1363-78 .
-
- стандартный образец термодинамических свойств, ГСО 149-86 П -корунд.
Заявитель
Филиал ООО «Нетч-Герэтебау ГмбХ»Юридический адрес :119313, Москва, Ленинский пр. д.95 А Почтовый адрес :119313, Москва, Ленинский пр-т, д. 95 А, тел. (495) 936-26-26, факс: (499) 132-47-00 E-mail: ngb@netzsch.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», Регистрационный номер 30001-10 Адрес :190005, Санкт-Петербург, Московский пр., 19, тел. (812) 251-76-01, факс (812) 713-01-14 e-mail: info@vniim.ruТермоанализаторы представляют собой измерительный комплекс, в котором объединены функции дифференциального сканирующего калориметра и
высокочувствительных аналитических весов. Это конструктивное решение позволяет проводить одновременно в одном эксперименте и на одном образце измерения калориметрических величин при различных термодинамических переходах, измерять температуру этих переходов и регистрировать при этом изменение массы исследуемого образца.
Конструктивно термоанализаторы выполнен в металлическом корпусе, на котором смонтирована высокотемпературная подъемная печь, а внутри расположены высокочувствительные весы в термостатированном кожухе, электронная схема управления и электрический привод подъемного устройства. Калориметрический узел, смонтированный на длинном стержне с пакетом экранов, препятствующих потерям тепла тепловым излучением, укреплен на измерительном плече весов.
На передней панели корпуса термоанализаторов расположена клавиатура управления. На задней панели корпуса термоанализаторов расположены вводы для подсоединения внешних устройств и штуцеры для подключения и прокачки хладоносителя и продувки инертным защитным газом.
Термоанализаторы функционируют под управлением программного обеспечения, устанавливаемого на персональный компьютер, соединяемый с электронным блоком управления и измерения через разъем USB. Программное обеспечение позволяет осуществлять калибровку термоанализатора, задание параметров эксперимента, регистрацию, обработку и хранение результатов, а также их вывод на печать..
Термоанализаторы имеют семь модификаций, отличающихся температурным диапазоном функционирования печей.
Внешний вид термоанализаторов изображен на Рис.1-7
Рис.1. Внешний вид термоанализатора модификации STA 409 PC.
Рис.3. Внешний вид термоанализатора модификации STA 409 CD.
Рис. 5. Внешний вид термоанализатора модификации STA 449 F3.
■dHi*
Рис.6. Внешний вид термоанализатора модификации TG 209 F3.
Характеристики термоанализаторов представлены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значения для модификаций | ||||||
|
TG 209 F3 |
TG 209 F1 |
STA 409 PC |
STA 449C |
STA 409 CD |
STA 449 F1 |
STA 449 F3 | |
|
Диапазон температур, оС |
От 25 до 1000 |
От 10 до 1100 |
От 25 до 1550 |
От - 120 до1650 |
От - 160 до2000 |
От - 150 до 2400 |
От - 150 до 2400 |
|
Скорость нагревания, К/мин |
0,1.. 100,0 |
0,001.. 100,0 |
0,1.. 50,0 |
0,1..50,0 |
0,1..50,0 |
0,1..1000,0 |
0,1..1000,0 |
|
Диапазон измерений уд.теплоты , кДж/кг |
- |
- |
От 10 до 1000 |
От 10 до 1000 |
От 10 до 1000 |
От 10 до 1000 |
От 10 до 1000 |
|
Диапазон измерений уд .теплоемкости, Дж/(кгК) |
- |
- |
От 10 до 3000 |
От 10 до 3000 |
От 10 до 3000 |
От 10 до 3000 |
От 10 до 3000 |
|
Предел допускаемой относительной погрешности измерения температуры в интервале температур от 30 до 770К, О/ % |
± 1,5 |
± 1,5 |
± 1,5 |
± 1,5 |
± 1,5 |
± 1,5 |
± 1,5 |
|
Предел допускаемой относительной погрешности измерения уд.теплоты, % |
- |
- |
± 3 |
± 3 |
± 3 |
± 3 |
± 3 |
|
Предел допускаемой относительной погрешности измерения уд.теплоемкости, % |
- |
- |
± 10 |
± 2,5 |
± 2,5 |
± 2,5 |
± 2,5 |
|
Наибольший предел взвешивания , мг |
2000 |
2000 |
18000 |
5000 |
15000 |
5000 |
35000 |
|
Предел допускаемой относительной погрешности измерения массы, % |
±1 |
±1 |
±1 |
±1 |
±1 |
±1 |
±1 |
|
Дискретность показаний потери массы, мкг |
0,1 |
0,1 |
2 |
0,1 |
5 |
0,025 |
1 |
|
Напряжение питания переменного тока частотой |
230В(115В) 50 Гц |
230В(115В) 50 Гц |
230В(115В) 50 Гц |
230В(115В) 50 Гц |
230В(115В) 50 Гц |
230В(115В) 50 Гц |
230В(115В) 50 Гц |
|
Потребляемая мощность не более, ВА |
1000 |
1000 |
2000 |
2000 |
5000 |
5000 |
5000 |
|
Габаритные размеры, мм высота ширина длина (глубина) |
360 470 600 |
360 530 660 |
520 360 600 |
|
Масса, кг |
30 |
33 |
40 |
|
Средний срок службы, лет |
10 |
10 |
10 |
|
Условия эксплуатации | |||
|
Температура окружающей среды, °C | |||
|
Атмосферное давление, кПа | |||
|
Относительная влажность воздуха, % | |||
|
520 360 600 |
700 330 515 |
650 620 540 |
650 620 540 | |
|
42 |
85 |
86 |
86 | |
|
10 |
10 |
10 |
10 |
От 15 до 35
От 84 до 106,7
От 5 до 80
