Номер по Госреестру СИ: 24832-03
24832-03 Дилатометры горизонтальные с толкателем
(DIL 402)
Назначение средства измерений:
Дилатометры горизонтальные с толкателем DIL 402 модификации DIL 402С, DIL 402РС и DIL 402Е (далее дилатометры), предназначены для измерений линейных приращений твердых, пастообразных, порошкообразных и жидких материалов в широком диапазоне температуры от минус 260°С до 2800°С.
Внешний вид.
Дилатометры горизонтальные с толкателем

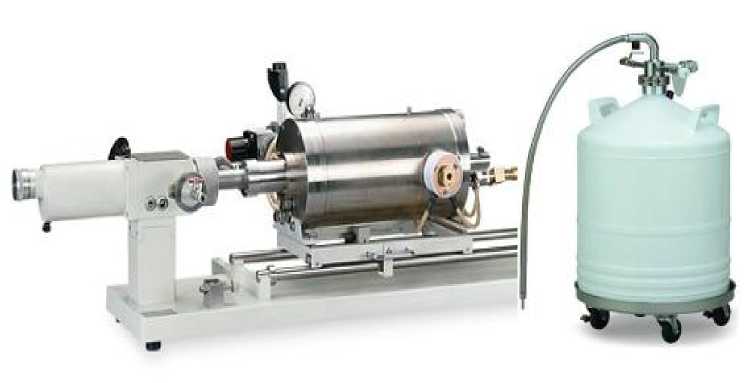

Рисунок № 1
Внешний вид.
Дилатометры горизонтальные с толкателем

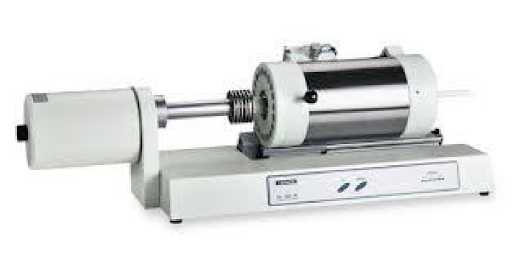

Рисунок № 2
Внешний вид.
Дилатометры горизонтальные с толкателем

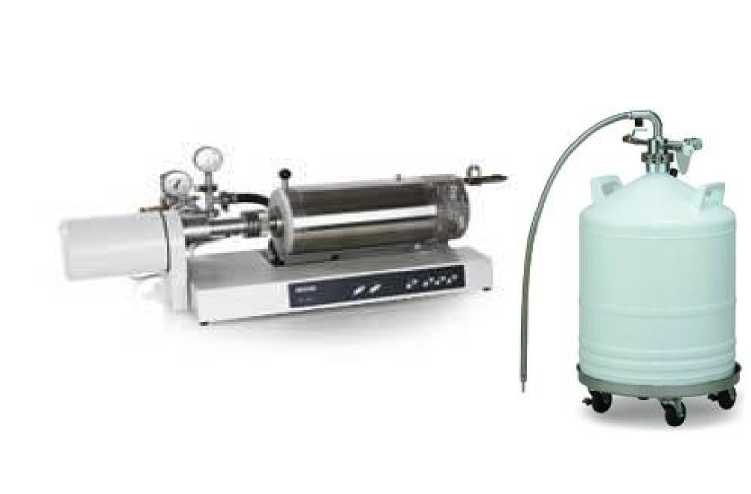

Рисунок № 3
Программное обеспечение
Управление процессом измерения и обработки выводимой информации в дилатометрах осуществляется от IBM-совместимого персонального компьютера с помощью специального программного комплекса. Программным образом осуществляется настройка дилатометров, выбор режимов и установка параметров эксперимента, градуировка, управление работой, обработка выходной информации, печать и запоминание результатов измерений. Во всех частях программного обеспечения, где требуется ввод какой-либо величины, в программе имеется соответствующее методикам установочное значение параметра, принимаемое по умолчанию. Дилатометры используют двунаправленный интерфейс USB для управления и дистанционного диагностирования.
Программное обеспечение дилатометров состоит из встроенной части (встроенный, защищенный от записи микроконтроллер) и внешней части под управлением операционной системой персонального компьютера.
Встроенное ПО дилатометров разработано изготовителем специально для решения задач измерений линейных приращений и идентифицируется при включении дилатометра путем вывода на экран наименования версии программного обеспечения.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1.
метр на стадии изготовления. Идентификация осуществляется только по номеру версии. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню - «С» по МИ 3286-2010
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Proteus (EPROM) |
Proteus (EPROM) |
V 6.0 |
*) |
- |
*) - Контрольная сумма не может быть рассчитана, так как ПО зашивается в дилато-
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на корпус дилатометра любым способом, обеспечивающим сохранность знака утверждения типа в течение всего срока службы дилатометра.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Дилатометры горизонтальные с толкателем DIL 402, модификации DIL 402С, DIL 402РС и DIL 402Е. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дилатометрам горизонтальным с толкателем DIL 402, модификации DIL 402С, DIL 402 РС и DIL 402Е
ГОСТ 8.018-2007 «ГСИ. Государственная поверочная схема для средств измерений температурного коэффициента линейного расширения твердых тел в диапазоне температуры от 90 до 1800 K»
ГОСТ 8.158-75 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений температурного коэффициента линейного расширения твердых тел в диапазоне температуры 4,2... 90 К»
Техническая документация фирмы «NETZSCH - Geratebau GmbH», Германия.
Поверка
Поверкаосуществляется по документу МП 2416-011-2008 «Дилатометры горизонтальные с толкателем DIL 402, модификации DIL 402С, DIL 402РС и DIL 402Е. Методика поверки», утвержденному в ГЦИ СИ «ВНИИМ им. Д.И. Менделеева» 25 февраля 2008 года.
Основные средства поверки:
Рабочие эталоны 2-го разряда. Меры температурного коэффициента линейного расширения (меры ТКЛР). Диапазон воспроизводимых относительных удлинений ± 15х10-3. Доверительные границы абсолютной погрешности воспроизведения относительных удлинений рабочих эталонов 2-го разряда, усредненные в интервале температуры 100К при трех независимых измерениях и доверительной вероятности равной 0,95, составляют ± 3х10-6 .
Лист № 5 Всего листов 5
Изготовитель
Фирма «NETZSCH - Geratebau GmbH», Германия. Wittelbaherstrssse 42, 95100Selb, Телефон +49-9287-881-0, Факс +49-9287 881 505 http://www.netzsch-thermal-analysis.com/ru/glavnaja.htmlЗаявитель
Филиал ООО «Нетч-Герэтебау ГмбХ» , Российская Федерация,119313, г. Москва, Ленинскийпр., д. 95 А, тел. (495) 936-26-26 , e-mail: ngb@netzsch.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», Регистрационный номер 30001-10, 190005, Санкт-Петербург, Московский пр., 19, Тел. (812) 251-76-01, факс (812) 713-01-14;e-mail: info@vniim.ru
Принцип действия дилатометра основан на измерении изменений линейных размеров образца, вызванных изменением его температуры. Дилатометры представляют собой автоматизированный аппаратный комплекс, внешний вид которых представлен на рисунках 1-3, состоящий из:
-
- измерительного блока, в состав которого входят устройство изменения температуры и измерительная система;
-
- системы контроля (для модификации DIL 402 РС система контроля встроена в измерительный блок);
-
- персонального компьютера и вспомогательного оборудования.
Горизонтально расположенное устройство изменения температуры предназначено для обеспечения рабочего диапазона температуры исследуемого образца в соответствии с программой измерений. Для дилатометра модификации DIL 402РС - это две печи (высокотемпературная печь от комнатной температуры до 1200 0С и высокотемпературная печь от комнатной температуры до 16000 С), для дилатометра модификации DIL 402С - это три взаимозаменяемые печи (низкотемпературная от минус 180 0С до 500 0С, высокотемпературная от комнатной температуры до 16000С и высокотемпературная печь от комнатной температуры до 2000 0С), для модификации DIL 402Е - это три взаимозаменяемые печи (низкотемпературная от минус 260 0С до 55 0С и две высокотемпературные (25)-650-2400 0С и (25)-650-2800 0С). Температура исследуемого образца, в зависимости от рабочего диапазона температур, измеряется либо контактным датчиком температуры, либо с помощью пирометра. Измерительная система предназначена для измерения и регистрации изменений линейных размеров образца и представляет собой преобразователь смещения высокого разрешения (LVDT-Linear Variable Displacement Transducer) 25 нм/градус, с максимальным диапазоном измерения 5000 мкм. Система контроля предназначена для поддержания заданной температуры исследуемого образца в соответствии с программой измерений и включает в себя контроллер термоаналитический системы TASC414, многостадийный программатор и контроллер с системой сбора данных. Исследуемый образец устанавливается в держателе, помещается в нагревательное устройство, и производится запуск измерительной программы. На экран монитора выводятся все текущие экспериментальные и расчетные данные. Конструкция дилатометра позволяет проводить исследование образцов в различных средах (инертной, окислительной, восстановительной и в вакууме).
Рис.1 Внешний вид дилатометра горизонтального с толкателем DIL 402, модификации DIL 402Е
Рис.2 Внешний вид дилатометра горизонтального с толкателем DIL 402, модификации DIL 402РС
Рис.3 Внешний вид дилатометра горизонтального с толкателем DIL 402, модификации DIL 402С
Лист № 4 Всего листов 5
Дилатометр DIL 402 1 шт.
Измерительный блок 1 шт.
Система контроля TASC414 1 шт.
Блок питания 1 шт.
Калибровочный образец 2 шт.
Руководство по эксплуатации 1 шт.
Методика поверки МП 2416-011-2008 1 экз.
По дополнительному заказу могут быть включены:
Вычислительная система 1 шт.
Монитор 1 шт.
Принтер 1 шт.
Термостат 1 шт.
Система вакуумирования 1 шт.
Устройство подачи газа 1 шт.
Наименование характеристики |
Значение характеристики для модификаций | ||
DIL 402C |
DIL 402PC |
DIL 402Е | |
Диапазон рабочих температур, °С |
от минус 180 до 2000 |
от 20 до 1600 |
от минус 260 до 2800 |
Диапазон измерений линейных приращений, мм |
± 2,5 |
± 2,5 |
± 2,5 |
*) Пределы допускаемой относительной погрешности измерений линейных приращений, % |
±3 |
±3 |
±3 |
Напряжение питания, В Частотой, Гц |
220 +10% 220-15% 50±1 |
220 +10% 220-15% 50±1 |
220 +10% 220-15% 50±1 |
Габаритные размеры не более, мм измерительный блок: длинах ширина ^высота |
940x310x280 |
920x190x200 |
1515x550x325 |
система контроля длинах ширина хвысота |
470x500x150 |
- |
470x500x150 |
Масса не более, кг-измерительный блок |
25 |
19 |
50 |
система контроля |
12 |
- |
12 |
Средний срок службы, лет |
10 |
10 |
10 |
*) Тестируется только в диапазоне температуры от 4,2 К до 1800 К»
Условия эксплуатации:
Диапазон температуры окружающего воздуха, °С от 15 до 25
Диапазон атмосферного давления, кПа от 98,3 до 104,3
Диапазон относительной влажности воздуха, % от 45 до 75
