Номер по Госреестру СИ: 41482-09
41482-09 Измерители теплопроводности твердых тел
(TCT 426)
Назначение средства измерений:
Измерители теплопроводности твердых тел ТСТ 426 (далее - измерители),
предназначены для измерения теплопроводности теплоизоляционных, огнеупорных и других строительных материалов.

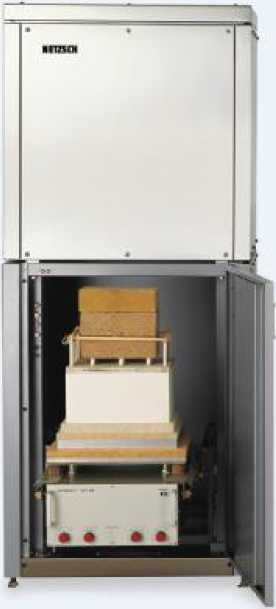

Внешний вид.
Измерители теплопроводности твердых тел
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 22.08.2019
Номер записи - 129405
ID в реестре СИ - 351805
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "NETZSCH-Gerätebau GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Измерители теплопроводности твердых тел (TCT 426)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "NETZSCH-Gerätebau GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24832-03 13.06.2018 |
Дилатометры горизонтальные с толкателем, DIL 402 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
24833-03 01.05.2008 |
Калориметры дифференциальные сканирующие, DSC Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
24833-08 01.06.2013 |
Калориметры дифференциальные сканирующие, DSC 200, DSC 204, DSC 204 F, DSC 404, DSC 404 F, DTA 404 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
24834-03 01.05.2008 |
Термоанализаторы синхронные, STA 409PC, STA 429CD, STA 449C, TG 209C Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
24834-08 01.06.2013 |
Термоанализаторы синхронные, STA 409 PC, STA 429 CD, STA 449 C, STA 409 CD, STA 449 F1, STA 449 F3,TG 209 C, TG 209 F Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
27881-04 01.11.2009 |
Измерители теплофизических параметров твердых тел, LFA/HFM/TCT Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
28162-04 01.12.2009 |
Термоанализаторы динамическо-механические, TMA 202, TMA 402, DMA 242, RUL/CIC 421, HMOR 422 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
28162-09 12.11.2019 |
Термоанализаторы динамическо-механические, TMA-202, TMA 402, TMA 402 F, DMA 242 C, RUL/CIC 421, HMOR 422 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
38815-08 01.10.2013 |
Измерители теплопроводности, GHP 456 Titan® Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
38815-15 27.03.2025 |
Измерители теплопроводности, GHP 456 Titan® Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
41482-09 22.08.2019 |
Измерители теплопроводности твердых тел, TCT 426 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
41529-09 22.08.2019 |
Измерители теплопроводности твердых тел, HFM 436 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
41647-09 17.06.2024 |
Измерители теплофизических параметров твердых тел, LFA мод. LFA 427, LFA 447, LFA 457 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
54911-13 19.07.2023 |
Термоанализаторы синхронные, STA 409 PC, STA 449 C, STA 409 CD, STA 449 F1, STA 449 F3, TG 209 F3, TG 209 F1 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54912-13 19.07.2023 |
Калориметры дифференциальные сканирующие, DSC 200 F3, DSC 204 F1, DSC 204 HP, DSC 404 C, DSC 404 F1, DSC 404 F3 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56916-14 08.02.2024 |
Калориметры дифференциальные сканирующие, DSC 214 Polyma Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57491-14 26.03.2024 |
Измерители теплофизических параметров, LFA 467 HyperFlash Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
60486-15 07.02.2025 |
Термоанализаторы синхронные, STA 449 F5 Jupiter, STA 2500 Regulus Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61695-15 02.10.2025 |
Термоанализаторы динамическо-механические, DMA 242C, DMA 242D, DMA 242E Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65725-16 23.11.2026 |
Дилатометры горизонтальные с толкателем, DIL 402 Expedis мод. DIL 402 Expedis Classic, DIL 402 Expedis Select, DIL 402 Expedis Supreme Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74122-19 20.02.2024 |
Калориметры дифференциальные сканирующие, DSC 3500 Sirius Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76916-19 10.12.2024 |
Измерители теплопроводности твердых тел, HFM 446 Lambda мод. Small, Medium, Large Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
78040-20 22.04.2025 |
Анализаторы термомеханические, TMA 402 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
83752-21 19.11.2026 |
Реометры, Kinexus Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
90765-23 |
Прибор для измерения теплопроводности, HFM 436/6/1 Фирма "NETZSCH-Gerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Кто поверяет Измерители теплопроводности твердых тел (TCT 426)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Измерители теплопроводности твердых тел (TCT 426)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Измеритель имеет встроенное программное обеспечение.
Встроенное программное обеспечение измерителя разработано изготовителем специально для решения задач измерения теплофизических параметров и идентифицируется при включении измерителя путем вывода на экран версии программного обеспечения. Программное обеспечение осуществляет функции сбора, передачи, обработки и представления измерительной информации . Конструктивно измеритель имеет защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (Идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
«NETZSCH-Proteus» (EPROM) |
«NETZSCH-Proteus» (EPROM) |
v 6.2 |
*) |
*) - Контрольная сумма не может быть рассчитана, так как ПО зашивается в
измеритель на стадии изготовления. Идентификация осуществляется только по номеру версии.
Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение является неотъемлемой частью измерителя.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010 - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на корпус измерителя любым способом, обеспечивающим сохранность знака утверждения типа в течение всего срока службы измерителя .
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Измерители теплопроводности твердых тел ТСТ 426. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям теплопроводности твердых тел ТСТ 426
ГОСТ 8.140-2009 ГСИ. Государственная поверочная схема для средств измерений теплопроводности твердых тел в диапазоне от 0,02 до 20 Вт/(м<К) при температуре от 90 до 1100 К.
Техническая документация фирмы «NETZSCH-Geratebau GmbH», Германия.
Поверка
Поверкаосуществляется в соответствии с документом МП-2413-0016-2009 «Измеритель теплопроводности твердых тел ТСТ 426. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в июле 2009 г.
Основные средства измерения, применяемые при поверке:
- рабочие эталоны теплопроводности по ГОСТ 8.140-2009, границы относительной погрешности ±(3-5) %.
Изготовитель
Фирма «NETZSCH-Geratebau GmbH», Германия
Адрес: Wittelsbacher str. 42, Selb, Germany, D-95100
www.netzsch.com
Заявитель
Филиал ООО «Нетч-ГерэтебауГмбХ» (Германия)
Юридический адрес: РФ, 119313, Москва, Ленинский проспект, д. 95А, к. 641, 635 Почтовый адрес: РФ, 119313, Москва, Ленинский проспект, д. 95А тел.(495) 936-26-26 факс (499) 132-47-00
ngb@netzsch.ru www.netzsch-thermal-analysis.com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»,
Адрес: 190005, Санкт-Петербург, Московский пр., 19, тел. (812) 251-76-01, факс (812) 713-01-14
e-mail: info@vniim.ru, http://www.vniim.ru
Принцип действия измерителя основан на закономерностях изменения в регулярной стадии температурного поля в бесконечном теле при наличии линейного источника тепла постоянной мощности (метод горячей проволоки). Проволоку и термоэлемент укладывают между двумя половинками образца. С момента подачи постоянного нагрева на проволоку непрерывно фиксируется ее температура, и при достижении регулярной стадии нагрева измеряются параметры для вычисления теплопроводности.
Измеритель состоит из измерительной части и блока управления. Измерительная часть выполнена в корпусе, внутрь которого встроены подъемное устройство с моторным приводом и телескопическим выдвижным механизмом для измерительной ячейки, а также колпаковая печь.
После монтажа испытуемых образцов измерительная ячейка перемещается в печь.
Измеритель полностью автоматизирован и позволяет осуществляет контроль и управление процессом измерения, а также анализировать и выводить результаты измеренных параметров на дисплей.
Внешний вид измерителей ТСТ 426 изображен на рисунке.
Рисунок 1 - Измеритель ТСТ 426
Таблица 2
|
Наименование характеристики |
Значение параметров |
|
Диапазон измерений теплопроводности, Вт/(м^К) при температуре, °С |
от 0,03 до 20,0 от 20 до 800 |
|
Диапазон показаний теплопроводности, Вт/(м^К) при температуре, °С |
от 0,03 до 20,0 от 20 до 1250 |
|
Пределы допускаемой относительной погрешности измерения теплопроводности, % |
±10 |
|
Габаритные размеры образца, мм, не более: длина; высота; ширина |
230, 115, 65 250, 123, 65 230, 114, 76 |
|
Напряжение питания переменного тока, В; частота, Гц |
230(115), 50 |
|
Потребляемая мощность не более, кВ •А |
5,5 |
|
Габаритные размеры (высота, ширина, длина), мм, не более: измерительная часть блок управления |
1745, 740, 640 1180, 565, 452 |
|
Масса , не более, кг, не более |
300 |
|
Условия эксплуатации: о температура окружающего воздуха, С |
20±5 |
|
диапазон атмосферного давления, кПа |
от 84 до 106,7 |
|
относительная влажность воздуха, % |
65±15 |
|
Средний срок службы, лет |
10 |
