Принцип действия реометра заключается в приложении к испытуемому образцу регулируемой деформации сдвига с целью измерения свойств текучести (таких как сдвиговая вязкость, получаемая при испытаниях на текучесть) и динамических свойств материала (такие как комплексный модуль/модуль вязкоупругости и фазовый угол, получаемые из испытаний методом вынужденных колебаний/осцилляций). Реометр является прибором ротационного типа, который создает в анализируемых средах напряжение сдвига и ползучесть.

Реометры состоят из измерительной системы и основания. Измерительная система включает в себя: высокопроизводительный электродвигатель с воздушными подшипниками, снабженный функциями контроля момента сдвига, позиционирования, зазора и нормального усилия, а также управления измерениями; управляющую электронику; систему температурного контроля и теплообменник.

Измерительная система реометра состоит из нескольких модулей. Верхний модуль, контактирующий с образцом, включает в себя электромотор с воздушным подшипником, к которому подключается через патрон шпиндель типа плоскость/конус или цилиндр. Нижний модуль, расположен в основании корпуса, и имеет конфигурации плоскость/конус или цилиндр, совместимые с верхним. Нижний модуль имеет функцию нагрева /охлаждения, снабжен кожухом/крышкой или активным кожухом с активным или пассивным теплообменником для выравнивания градиента температуры в образце. После выбора в программном обеспечении типа проводимого измерения, верхний модуль устанавливается в положение относительно нижнего модуля, называемого зазором, высота которого задается и обусловлена реологическими исследованиями образца.

Клавишная панель, расположенная на передней панели реометра, служит для выполнения основных операций по управлению прибором: светодиодная индикация отражает состояние прибора и уровня давления воздуха, клавиши для выполнения измерения или отказа от выбранной в ПО программы исследования.

Реометры Kinexus выпускаются в следующих модификациях lab+, pro+, ultra+, DSR, DSR+, DSR-E и DSR-III, которые отличаются минимальным/максимальным значением крутящего момента ротора и функциональностью программного обеспечения. Модификации DSR, DSR+, DSR-E и DSR-III предназначены для испытаний битумов и битумных эмульсий, функциональность программного обеспечения этих моделей ограничена специализированными отраслевыми испытаниями.

Реометры Kinexus позволяют исследовать такие реологические свойства материалов, как:

• • Вязкость в зависимости от напряжения или скорости сдвига.

• • Динамические вязкоупругие характеристики в зависимости от частоты и амплитуды прикладываемой деформации.

• • Упругая и пластическая деформация наряду с вязкостью при нулевом сдвиге.

• • Модуль релаксации как функцию времени. На основании данных релаксационного эксперимента возможен расчёт нулевой сдвиговой вязкости.

• • Сдвиговые напряжения при равномерной деформации в области низких скоростей сдвига - функция роста напряжения. На основании полученных данных возможен расчёт вязкости при нулевом сдвиге и спектра релаксации.

Общий вид и маркировка реометров Kinexus представлены на рисунках 1-2. Пломбировка корпуса от несанкционированного доступа не предусмотрена.

Нанесение знака поверки на корпус реометров не предусмотрено, знак поверки наносится на свидетельство о поверке.

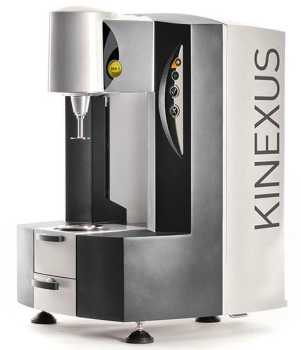

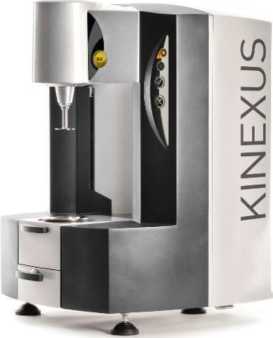

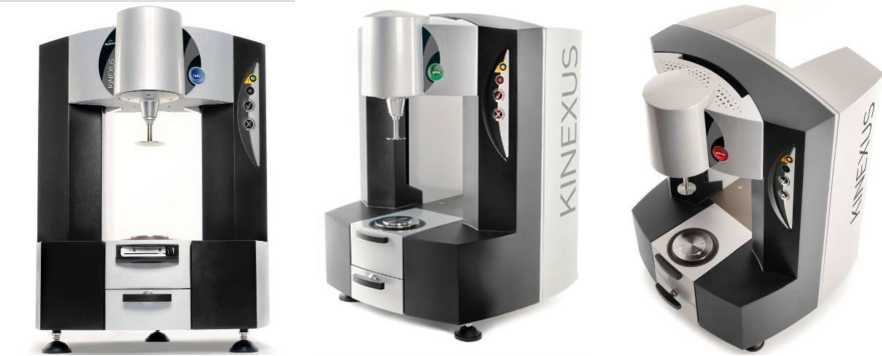

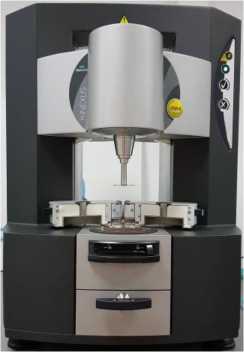

модификация lab+

модификация pro+

модификация ultra+

модификация DSR

модификация DSR+

модификация DSR-E

модификация DSR-III

Рисунок 1 - Общий вид реометров Kinexus

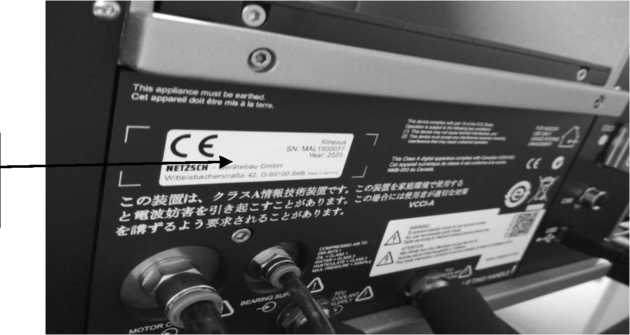

Маркировка производится на задней панели реометров Kinexus (рисунок 2)

Место нанесения маркировки

Рисунок 2 - Маркировка реометров Kinexus

Таблица 4 -

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
