МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

26 июля 2019 г.

Москва

О переоформлении, продлении свидетельства № 56916 об утверждении типа «Установки высоковольтные измерительные «ПрофКиП УПУ-10М» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерении, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «ПрофКИП» от 3 июня 2019 г. № 310 п р и к а з ы в а ю:

• 1. Внести изменения в описание типа на установки высоковольтные измерительные «ПрофКиП УПУ-10М», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 58589-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлить срок действия свидетельства об утверждении типа средств измерений № 56916 «Установки высоковольтные измерительные «ПрофКиП УПУ-10М» на последующие 5 лет.

• 3. Переоформить свидетельство об утверждении типа № 56916 на установки высоковольтные измерительные «ПрофКиП УПУ-10М», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 58589-14, в связи с переименованием изготовителя с переименованием изготовителя с ЗАО «ПрофКиП», г. Мытищи Московской обл. на ООО «ПрофКиП», г. Мытищи Московской обл..

• 4. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

г'                                   S

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СЕИД! МИЯ О С! РГИФИКАК ЕД

Сертификат: 00E1036EE32711E880E9EO071BFC5DO276

Кому выдан: Голубев Сергей Сергеевич Действителен: с 08,11.2018 до 08.11.2019

I                           J

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки высоковольтные измерительные «ПрофКиП УПУ-10М» (далее установки) предназначены для генерирования напряжения постоянного и переменного тока синусоидальной формы частотой 50 Гц, а также для измерений напряжения и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, изоляции электрооборудования, ограничителей перенапряжений, твердых диэлектриков, средств защиты.

Принцип действия установок основан на преобразовании напряжения переменного тока питающей однофазной сети с помощью повышающего высоковольтного трансформатора, установленного в первичной цепи, в высокое напряжение переменного тока, либо с помощью однополупериодного выпрямителя (встроенного высоковольтного диодного столба) - в напряжение постоянного тока. В высоковольтном трансформаторе предусмотрено автоматическое подключение высоковольтного диодного столба, что позволяет установкам функционировать в режиме однополупериодного высоковольтного выпрямителя для генерирования напряжения постоянного тока с внешней балластной емкостью не менее 0,5 мкФ. Установки снабжены встроенным разрядным устройством для снятия заряда с емкостного объекта. Измерение выходного напряжения и тока нагрузки осуществляется с помощью делителя напряжения и токового шунта, от которых сигналы после преобразования АЦП и их математической обработки поступают на цифровой индикатор. На цифровом индикаторе отображаются следующие данные: время до окончания испытания, режимы испытания, предельные значения измеряемых величин, скорость подъема напряжения, тип нагрузки. Управление установками осуществляется с помощью клавиатуры и графического ЖК индикатора с разрешением 320x240 точек.

Функционально установки состоят из одного блока, включающего органы индикации, управления, коммутационные элементы и регулятор напряжения с приводом на шаговом двигателе. Установки выполнены в металлическом корпусе с последующей окраской. Установки имеют ручку для переноски и установки на поверхности. Для понижения высокого напряжения до уровня, позволяющего проведения измерений используется встроенный высоковольтный делитель, постоянно подключенный к выходному высоковольтному выводу, снабжен диодным столбом на напряжение   30 кВ с автоматическим переключением формы напряжения

(переменное/однополярное) имеет встроенный сглаживающий конденсатор, рассчитанный на рабочее напряжение 20 кВ. Материалы изоляции высоковольтного трансформатора -трансформаторное масло, пластик, силиконовый высоковольтный провод. Рабочее положение блока индикации - горизонтальное.

В установках предусмотрены специальные меры, обеспечивающие безопасность проведения работ. К ним относятся:

• - ограничение воспроизведения высокого напряжения при превышении напряжения свыше максимального значения на высоковольтном выводе;

• - ручное аварийное отключение при помощи кнопки подачи питания;

• - индикация наличия высокого напряжения.

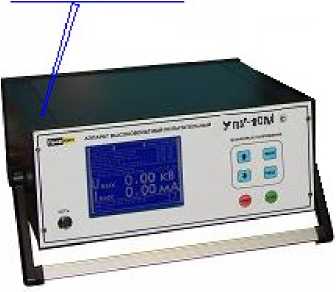

Общий вид установок высоковольтных измерительных «ПрофКиП УПУ-10М» с указанием места пломбировки приведен на рисунке 1.

место

пломбирования

Рисунок 1 - Общий вид установок высоковольтных измерительных «ПрофКиП УПУ-10М»

Встроенное программное обеспечение (ПО) (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики установок нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) установок предприятием-изготовителем и недоступна для потребителя.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

аблица 2- Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

наносится на титульный лист паспорта типографским способом, на лицевую панель установок -методом трафаретной печати.

Таблица 4 - Комплектность средства измерений

осуществляется по документу 422260-002-68134858-2014 МП «Установки высоковольтные измерительные «ПрофКиП УПУ-10М». Методика поверки», утвержденному ФГУП «ВНИИМС» в мае 2014 г.

Основные средства поверки:

делитель напряжения постоянного тока ДН-400 (регистрационный номер в Федеральном информационном фонде 26544-04);

вольтметр универсальный цифровой Щ31 (регистрационный номер в Федеральном информационном фонде 6027-77);

калибратор многофункциональный 3010 (регистрационный номер в Федеральном информационном фонде 34284-07);

мультиметр MTX 3283 (регистрационный номер в Федеральном информационном фонде 34314-07);

регистратор показателей качества электрической энергии Парма РКЗ.01 ПТ (регистрационный номер в Федеральном информационном фонде 25731-05);

трансформатор напряжения лабораторный НЛЛ-15 (регистрационный номер в Федеральном информационном фонде 5811-00);

осциллограф цифровой запоминающий WaveJet 352 (регистрационный номер в Федеральном информационном фонде 32488-06).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится в виде наклейки на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 12.2.091-2012 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования

ГОСТ Р 51522.1-2011 Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний

ТУ 422260-002 - 68134858-2014 Установки высоковольтные измерительные «ПрофКиП УПУ-10М». Технические условия

ГОСТ 12.2.091-2002 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования

Общество с ограниченной ответственностью «ПрофКИП» (ООО «ПрофКИП»)

ИНН 5029212906

Адрес: 141006, Россия, Московская область, г. Мытищи, ул. Белобородова, д. 2

Телефон: (495) 921 16 18

Е-mail: info@profkip.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: (495) 437 55 77

Факс: (495) 437 56 66

E-mail: office@vniims.ru.

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
