Номер по Госреестру СИ: 51466-12
51466-12 Виброанализаторы портативные
(Scout 100 и Scout 140)
Назначение средства измерений:
Виброанализаторы портативные моделей Scout 100 и Scout 140 (далее -виброанализаторы) предназначены для измерения характеристик абсолютной и относительной вибрации, скорости вращения валов, а также проведения спектрального анализа динамических сигналов.
Общие сведения
Дата публикации - 20.10.2022
Срок свидетельства - 24.08.2022
Номер записи - 141081
ID в реестре СИ - 363481
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет модификации, нет данных, модель Scout 140-Ex Portable, модель SCOUT 100-Ex, АДП-3101, Scout100-Ex, Scout 140-Ex Portable, Scout 140-Ex, Scout 140, Scout 100 и Scout 140, Scout 100,
Производитель
Изготовитель - Фирма "Bently Nevada, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.
Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.
Площадь столицы составляет 1081 кв. км.
Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).
Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.
Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).
Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 46
Выдано извещений - 0
Кол-во периодических поверок - 14
Кол-во средств измерений - 17
Кол-во владельцев - 11
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 28639 дн.
Приказы РСТ, где упоминается данный тип СИ
№2381 от 2018.11.19 О переоформлении свидетельства об утверждении типа средства измерений № 48414 "Виброанализаторы портативные моделей Scout 100 и Scout 140" и внесении изменений в описание типа
№1797 от 2017.08.24 О продлении срока действия свидетельств об утверждении типа средств измерений
№866 от 2018.05.07 О продлении срока действия свидетельств об утверждении типа средств измерений
№3403 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Молоко и продукты переработки молока" (ТК 470)
Наличие аналогов СИ: Виброанализаторы портативные (Scout 100 и Scout 140)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Bently Nevada, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15541-10 01.04.2015 |
Преобразователи виброскорости, BN-9200, BN-74712, BN-47533, BN-86205, BN-330505, BN-Velomitor Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
49120-12 17.02.2027 |
Приборы для измерения параметров электродвигателей (генераторов), AnomAlert Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
50992-12 20.07.2022 |
Тахометры, 3500/50 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
51466-12 24.08.2022 |
Виброанализаторы портативные, Scout 100 и Scout 140 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51765-12 24.08.2022 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, 3500/40, 3500/42М, 3500/44М, 3500/45, 3500/46М, 3500/50, 3500/53, 3500/60, 3500/61, 3500/62, 3500/63, 3500/64, 3500/65, 3500/70М, 3500/72М, 3500/77М, 1900/65А, ADRE 408 DSPi Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
54763-13 09.07.2024 |
Измерители воздушного зазора, 4000 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
56550-14 27.12.2024 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, BN-Trendmaster DSM Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
56999-14 |
Преобразователи виброскорости, BN-330525-02 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
58021-14 13.05.2024 |
Преобразователи виброскорости, Velomitor CT 190501 мод. 177962 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
3 года | |
|
58585-14 25.09.2019 |
Калибраторы преобразователей перемещения токовихревых с микрометрической головкой, 3300XL Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
63470-16 |
Преобразователи перемещения токовихревые, 21000 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63471-16 |
Преобразователи перемещения токовихревые, 32000 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63692-16 |
Трансмиттеры, 991 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63695-16 |
Трансмиттеры вибрационные, 990 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
64996-16 |
Преобразователи перемещения токовихревые, 21000 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
65086-16 09.09.2026 |
Преобразователи виброускорения , 330447 SEW Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
68084-17 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, 1701 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
68109-17 |
Преобразователи частоты вращения токовихревые, BN-330105-02-12-05-02-05 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
68359-17 |
Усилители заряда модификации, BN-86517-01-01-01-02 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
68360-17 |
Преобразователи частоты вращения токовихревые, BN-330106-05-30-05-02-05 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
80246-20 |
Преобразователи перемещения токовихревые, BN3300XL Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Кто поверяет Виброанализаторы портативные (Scout 100 и Scout 140)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311388) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "КОМПАНИЯ ОКТАВА + " (RA.RU.312507) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 4 | 2 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Виброанализаторы портативные (Scout 100 и Scout 140)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
3388 | 15207 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
2643 | 15207 |
|
ФБУ Ростовский ЦСМ Ростовская область |
11843 | 15207 |
|
ФБУ Томский ЦСМ Томская область |
20308 | 15207 |
|
ФБУ Тюменский ЦСМ Тюменская область |
9082 | 15207 |
Программное обеспечение
Виброанализаторы имеют встроенное и внешнее программное обеспечение (ПО).
Встроенное программное обеспечение представляет собой микропрограмму предназначенную для обеспечения нормального функционирования прибора, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым.
Внешнее программное обеспечение Ascent 2011 Level 2, устанавливаемое на персональный компьютер, позволяет сконфигурировать прибор для проведения испытаний, регистрировать и сохранять результаты измерений.
Уровень защиты от непреднамеренных и преднамеренных изменений - «С» в соответствии МИ 3286-2010.
Таблица 1 - Характеристики ПО
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора |
|
Внешнее |
Ascent 2011 Level 2 |
11.4.2 |
- |
- |
|
Встроенное |
Микропрограмма |
11.4.0 |
- |
- |

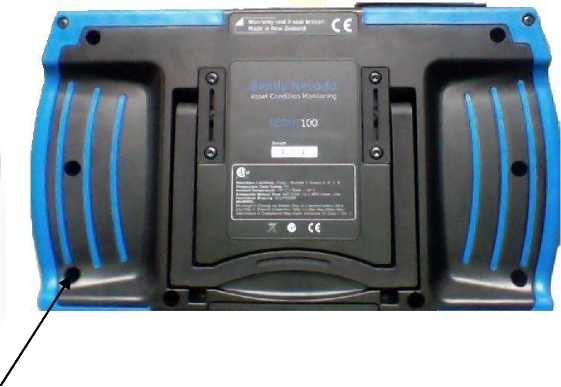

Место пломбирования

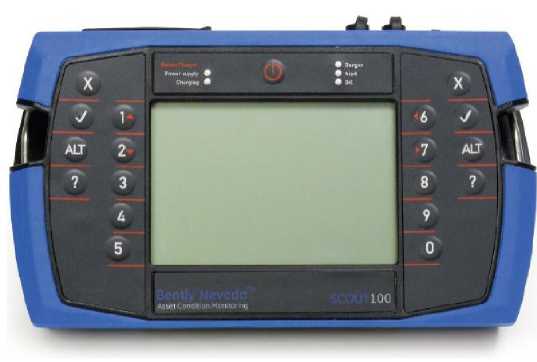

Рисунок-1 - Внешний вид виброанализаторов портативных моделей Scout 100 и Scout 140.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта типографским способом, а на виброанализатор клеится наклейка с изображением знака утверждения типа.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика (методы) измерений приведены в руководстве по эксплуатации «Виброанализаторы портативные моделей Scout 100 и Scout 140. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к виброанализаторам портативным моделей Scout 100 и Scout 140ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
Поверка
Поверкаосуществляется в соответствии с документом МП 51466-12 «Виброанализаторы портативные моделей Scout 100 и Scout 140. Методика поверки», утвержденным ФГУП «ВНИИМС» в мае 2012 г.
Основные средства поверки:
калибратор универсальный 9100 (Госреестр СИ № 25985-09) (диапазон воспроизведения напряжения постоянного тока от 0 до 1050 В, погрешность 0,004%; диапазон воспроизведения напряжения переменного тока от 0 до 1050 В, погрешность 0,025%; диапазон воспроизведения частоты от 0 Гц до 10 МГц, погрешность 0,0025 %)
Изготовитель
Фирма "Bently Nevada Inc", США.
Адрес: 1631 Bently Parkway South Minden, NV 89423 USA
Телефон: 1 775 782 3611, 1 800 227 5514
Факс: 1 775 215 2876
Заявитель
ООО «ДжиИ РУС»
Адрес: 123317, г. Москва, наб. Пресненская, д. 10,
Тел. (495) 739-68-11
Факс (495) 793-68-01
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт
метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС »).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Виброанализаторы представляют собой двух или четырехканальные приборы, принцип действия которых основан на преобразовании аналоговых сигналов, поступающих от первичных преобразователей, и дальнейшей их обработке. В качестве первичных преобразователей могут использоваться акселерометры, велосиметры, вихретоковые преобразователи, тахометры, а также преобразователи с выходом по напряжению или току. Виброанализаторы позволяют осуществлять спектральный анализ на основе быстрого преобразования Фурье (БПФ), а также осуществлять двухплоскостную балансировку. Виброанализаторы модели Scout 100 имеют два измерительных канала, модель Scout 140 -четыре измерительных канала.
Виброанализаторы снабжены жидкокристаллическим дисплеем.
Внешний вид виброанализатора представлен на рисунке 1.
Таблица 3 - Комплектность
|
№№ пп |
Наименование изделия |
Кол-во |
|
1 |
Виброанализатор портативный модель Scout 100 (Scout 140) |
1 шт. |
|
2 |
Встроенное ПО Ascent |
1 шт. |
|
3 |
Внешнее ПО * |
1 шт. |
|
4 |
Руководство по эксплуатации совмещенное с паспортом |
1 шт. |
|
5 |
Методика поверки |
1 шт. |
* - поставляется по требованию заказчика
Основные метрологические и технические характеристики виброанализаторов приведены в таблице 2.
Таблица 2.
|
Наименование характеристики |
Значение характеристики |
|
Диапазоны входного напряжения по каналу измерения постоянного тока, В |
от -20 до +20 включ. от 0 до +20 включ. от -10 до +10 включ. от -20 до 0 включ. |
|
Диапазон измерения напряжения переменного тока, В |
от 0,1 до 6 включ. |
|
Диапазон измерения числа оборотов по каналу тахометра, об/мин (Гц) |
от 10 до 300000 включ. (от 0,2 до 5000 включ.) |
|
Диапазон частот напряжения переменного тока, Гц |
от 1 до 40000 включ. |
|
Пределы допускаемой основной относительной погрешности канала измерения напряжения постоянного тока, % (дБ) |
± 1 (0,1) |
|
Пределы допускаемой основной относительной погрешности канала измерения напряжения переменного тока на базовой частоте, % (дБ) |
± 1 (0,1) |
|
Неравномерность амплитудно-частотной характеристики в диапазонах частот, дБ, не более: от 10 до 15000 Гц включ. от 1 до 40000 Гц включ. |
±0,1 ±3 |
|
Пределы допускаемой основной абсолютной погрешности канала измерения числа оборотов, об/мин |
1 |
|
Напряжение питания постоянного тока, В |
7,4 |
|
Потребляемая мощность, В • А, не более |
10 |
|
Время непрерывной работы, ч, не более |
10 |
|
Срок службы, лет, не менее |
8 |
|
Наименование характеристики |
Значение характеристики |
|
Рабочие условия применения:
|
от -10 до 50 включ. от -20 до 60 включ. до 95 |
|
Интерфейс связи с компьютером |
USB/Ethernet |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
252х148х60 |
|
Масса, кг, не более |
1,2 |
