Номер по Госреестру СИ: 50992-12
50992-12 Тахометры
(3500/50)
Назначение средства измерений:
Тахометры 3500/50 (далее тахометры) предназначены для измерения частоты сигналов, формируемых первичными преобразователями, и расчета на основе этой информации частоты вращения объекта.
Внешний вид.
Тахометры
Рисунок № 1
Внешний вид.
Тахометры
Рисунок № 2
Внешний вид.
Тахометры
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 20.07.2022
Номер записи - 140540
ID в реестре СИ - 362940
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Bently Nevada, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В зависимости от выбранного года в отчете выводится информация по наименованиям и межповерочным интервалам (МПИ) типов СИ, поверяемых в указанный период, а также, кол-ву выполненных по ним поверок. На круговые диаграммы не выводятся данные по МПИ с количеством поверок менее 100 и количеством типов СИ менее 10 (с целью сохранения читаемости диаграмм).
Отчет содержит 2 интерактивных графика (круговую диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых числах и процентах.
Внимание! Отчет строится не быстро.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№842 от 2018.05.03 О переоформлении и продлении срока действия свидетельства об утверждении типа средства измерений № 50992 "Измерители сопротивления заземления ИС-20 и ИС-20/1"
№1597 от 2017.07.20 О продлении срока действия свидетельств об утверждении типа средств измерений
№3431 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Дорожный транспорт" (ТК 056)
Наличие аналогов СИ: Тахометры (3500/50)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
50992-12 Тахометры (3500/50) Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
41153-09 Аппаратура виброконтроля (СВКА 1) АО "НПО измерительной техники" (ИТ) (РОССИЯ г.Королев) |
Все средства измерений АО "НПО измерительной техники" (ИТ)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15541-10 01.04.2015 |
Преобразователи виброскорости, BN-9200, BN-74712, BN-47533, BN-86205, BN-330505, BN-Velomitor Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
49120-12 17.02.2027 |
Приборы для измерения параметров электродвигателей (генераторов), AnomAlert Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
50991-12 20.07.2022 |
Системы определения сверхскорости, 3500/53 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
50992-12 20.07.2022 |
Тахометры, 3500/50 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
51466-12 24.08.2022 |
Виброанализаторы портативные, Scout 100 и Scout 140 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51765-12 24.08.2022 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, 3500/40, 3500/42М, 3500/44М, 3500/45, 3500/46М, 3500/50, 3500/53, 3500/60, 3500/61, 3500/62, 3500/63, 3500/64, 3500/65, 3500/70М, 3500/72М, 3500/77М, 1900/65А, ADRE 408 DSPi Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
54763-13 09.07.2023 |
Измерители воздушного зазора, 4000 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
56536-14 27.12.2023 |
Преобразователи перемещения токовихревые, ВN-ППТ Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
56537-14 27.12.2023 |
Комплексы измерительно-вычислительные вибрационного контроля и защиты, 3701 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
56550-14 27.12.2023 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, BN-Trendmaster DSM Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
56720-14 27.12.2023 |
Преобразователи виброскорости, BN-330500, BN-330501, BN-330525, BN-330750, BN-330752, Velomitor CT 190501 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
3 года | |
|
56826-14 27.12.2023 |
Акселерометры , BN-200000, BN-330000 и BN-350000 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
56999-14 |
Преобразователи виброскорости, BN-330525-02 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
58021-14 13.05.2024 |
Преобразователи виброскорости, Velomitor CT 190501 мод. 177962 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
3 года | |
|
58585-14 25.09.2019 |
Калибраторы преобразователей перемещения токовихревых с микрометрической головкой, 3300XL Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59302-14 28.10.2024 |
Устройства для калибровки преобразователей перемещения токовихревых, TK3 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
63470-16 |
Преобразователи перемещения токовихревые, 21000 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63471-16 |
Преобразователи перемещения токовихревые, 32000 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63692-16 |
Трансмиттеры, 991 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63695-16 |
Трансмиттеры вибрационные, 990 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
64996-16 |
Преобразователи перемещения токовихревые, 21000 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
65086-16 09.09.2026 |
Преобразователи виброускорения , 330447 SEW Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
68084-17 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, 1701 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
68109-17 |
Преобразователи частоты вращения токовихревые, BN-330105-02-12-05-02-05 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
68359-17 |
Усилители заряда модификации, BN-86517-01-01-01-02 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
68360-17 |
Преобразователи частоты вращения токовихревые, BN-330106-05-30-05-02-05 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
80246-20 |
Преобразователи перемещения токовихревые, BN3300XL Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Кто поверяет Аппаратура виброконтроля (СВКА 1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Аппаратура виброконтроля (СВКА 1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение, используемое для управления тахометрами и получения результатов измерений, подразделяется на встроенное и внешнее. Встроенное программное обеспечение реализует функциональность систем, устанавливается на этапе изготовления и в процессе эксплуатации изменено быть не может. Специализированное внешнее программное обеспечение функционирует под управлением операционных систем Microsoft Windows и обеспечивает
- задание и получение значений всех функциональных параметров;
- отображение результатов измерений и состояния реле ;
- архивирование и печать конфигураций системы.
Защита от несанкционированного доступа осуществляется многоуровневой парольной системой. Пароль уровня пользователя, используемый при эксплуатации системы, дает права доступа, которые не позволяют изменять настроечные параметры, влияющие на метрологические характеристики.
Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Конфигурационное ПО 3500 |
3500 |
2.0 |
3001183342 |
CRC32 |
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится корпус тахометра (на наклейку) несмываемой краской и на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений содержится в документе «Тахометры 3500/50. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к тахометрам 3500/50-
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
-
2. Техническая документация фирмы «Bently Nevada Inc», США.
Поверка
Поверкаосуществляется по методике поверки МП 253-106-2011 «Тахометры 3500/50. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в октябре 2011 г.
Основные средства поверки: генератор сигналов произвольной формы 33220A, диапазон частот от 1 мкГц до 20 МГц, относительная погрешность воспроизведения частоты 10-5.
Изготовитель
Фирма «Bently Nevada Inc», СШААдрес: 1617 Water Street Minden, Nevada 89423, USA
Tel +1 (775) 782 3611, Fax +1 (775) 215 2876
Заявитель
ООО «ДжиИ Рус»
Адрес: 123317, г. Москва, Пресненская наб., д. 10
Тел.: (495) 739-6811 Факс: (495) 739-6811
лист № 5 всего листов 5
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева», регистрационный номер 3000110.
Адрес: 190005, Санкт-Петербург, Московский пр., д. 19
Тел. (812)251-76-01, факс (812)713-01-14, e-mail: info@vniim.ru
Тахометры являются измерительными модулями, предназначенными для работы в составе комплекса измерительно-вычислительного для мониторинга работающих механизмов BN-3500 (рег. № Госреестра 15540-07). Тахометры являются
микропроцессорными приборами, управляемыми встроенными микроконтроллерами.
Принцип действия тахометров основан на измерении за предустановленное время среднего значения частоты следования выходных импульсов первичных преобразователей по подключенным тахометрическим каналам, расчете на основе этих измерений частоты вращения объекта и/или его углового ускорения и формирования командных сигналов, предназначенных для управления внешними устройствами (например, устройством аварийной остановки турбины). Пересчет частоты следования импульсов первичного преобразователя в частоту вращения осуществляется на основе масштабного коэффициента, задаваемого оператором перед началом измерений.
Конструктивно тахометры выполнены в виде электронных модулей, размещаемых в фирменном шасси комплекса BN-3500, предназначенном для крепления в 19-дюймовую стойку. Электропитание тахометров осуществляется от блока питания входящего в состав шасси.
Тахометры имеют четыре исполнения, отличающиеся способом подключения внешних первичных преобразователей и наличием защитных барьеров искробезопасного подключения датчиков.
Рис. 1 Схема пломбировки от несанкционированного доступа

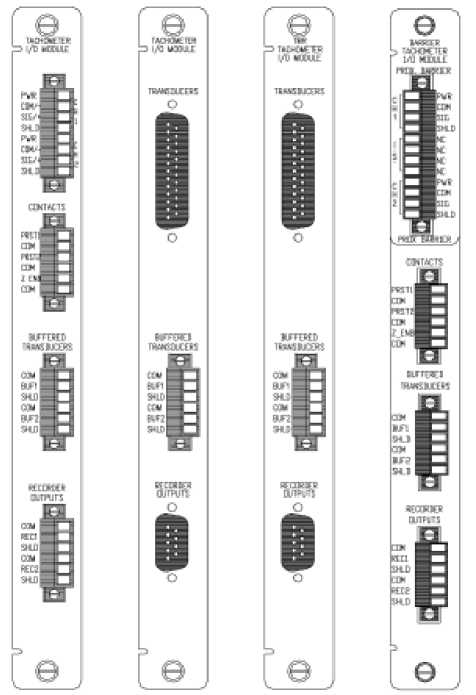

Вид сзади (разные исполнения)
Вид спереди
Рис. 2 Общий вид тахометров 3500/50.
Диапазон измеряемых частот выходного сигнала первичного преобразователя, Гц
Количество событий (импульсов выходного сигнала первичного преобразователя) на один оборот, не более Диапазон измеряемых частот вращения, об/мин Диапазон измеряемых угловых ускорений, об/мин2 Пределы допускаемой погрешности измерений частоты вращения
в диапазоне 1 - 100 об/мин, об/мин
в диапазоне 100 - 10000 об/мин, об/мин
в диапазоне 10000 - 99999 об/мин, %
Пределы допускаемой абсолютной погрешности измерений углового ускорения, об/мин2
Рабочие условия эксплуатации
Температура, °С
Относительная влажность, %, не более
Габаритные размеры, мм, не более
Масса, кг, не более
Срок службы, лет
0,0167 - 20000
255
1 - 99999 ±9999
±0,1
±1
±0,01
±20
от -30 до +65
95 (без конденсации)
242х25х242
1
20
