Номер по Госреестру СИ: 68084-17
68084-17 Комплексы измерительно-вычислительные для мониторинга работающих механизмов
(1701)
Назначение средства измерений:
Комплексы измерительно-вычислительные для мониторинга работающих механизмов 1701 (далее - комплексы) предназначены для непрерывного измерения виброскорости, виброперемещения и осевого смещения (зазора) для четырех газотурбинных установок TITAN 250 с заводскими номерами: KM14847, KM14848, KM14849, KM14850.

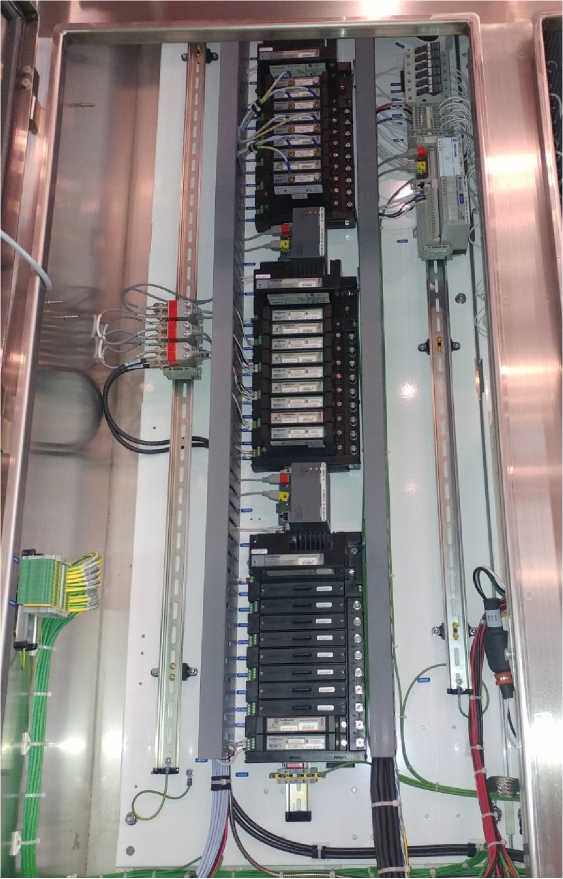

Внешний вид.
Комплексы измерительно-вычислительные для мониторинга работающих механизмов
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее ПО) предназначено для управления комплексами, сбора, обработки и отображение результатов измерений. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с комплексами.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию:
- отсутствует физический доступ к носителю информации;
- реализован механизм защиты ПО от несанкционированного доступа.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО |
Номер версии ПО (идентификационный номер) |
Цифровой идентификатор ПО |
FieldMonitor |
- |
- |
Лист № 3 Всего листов 4
Знак утверждения типа
Знак утверждения типананосится на стойку шасси методом наклейки и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам измерительно-вычислительным для мониторинга работающих механизмов 1701
Техническая документация фирмы «Bently Nevada Inc.», США
Поверка
Поверкаосуществляется в соответствии с документом МИ 2539-99 «Государственная система обеспечения единства измерений. Измерительные каналы контроллеров, измерительновычислительных, управляющих, программно-технических комплексов. Методика поверки».
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (г/р № 45344-10); цифровой мультиметр Agilent 34411А (г/р № 33921-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Bently Nevada Inc.», США
Адрес: 1631 Bently Parkway South Minden, Nevada 89423, США
Тел.: +1 775 782 3611
Факс: +1 775 215 2876
W eb-сайт: www. ge-mcs. com/bently-nevada
Заявитель
Акционерное общество «РЭП Холдинг» (АО «РЭПХ»)
ИНН 7806151791
Адрес: 192029, г. Санкт-Петербург, пр. Обуховской обороны, д. 51, литер АФ
Тел.: +7 (812) 448-22-09
E-mail: reph@reph.ru
Web-сайт: www.reph.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-5577
Факс: + 7 (495) 437-5666
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип работы основан на осуществлении непрерывного приема, усилении и преобразовании аналоговой информации, поступающей от первичных преобразователей, расчете не измеряемых прямым путем параметров вибрации и сравнении измеренных и вычисленных параметров с программируемыми пользователем пороговыми значениями (уставками).
Каждый комплекс представляет собой три стойки шасси 1701/05, состоящие из трех модулей источника питания 1701/10, шести модулей приема сигнала с первичных преобразователей 170180, пяти модулей приема сигнала с первичных преобразователей 170133, семи модулей измерения 1701/15 и двух модулей измерений 1701/25.
Модуль 1701/10 обеспечивает питание подключаемых преобразователей стабилизированным напряжением минус 24 В постоянного тока.
Модуль 1701/15 представляет собой двухканальный модуль, осуществляющий преобразование сигнала от проксиметров и сравнение измеренных параметров с программируемыми пользователем пороговыми значениями (уставками).
Модуль 1701/25 представляет собой двухканальный модуль, осуществляющий преобразование сигнала от акселерометров, велосиметров и сейсмических датчиков и сравнение измеренных параметров с уставками.
Общий вид комплексов измерительно-вычислительных для мониторинга работающих механизмов 1701 приведен на рисунке 1.
Таблица 2 -
Наименование характеристики |
Значение характеристики |
Модуль измерения 1701/25 | |
Диапазон измерения виброскорости, мм/с |
от 1 до 75 |
Диапазон рабочих частот, Гц |
от 10 до 5500 |
Пределы допускаемой приведенной к диапазону измерения погрешности измерения виброскорости в диапазоне рабочих частот, % |
±2 |
Модуль измерения 1701/15 | |
Диапазон измерения виброперемещения (размах), мкм |
от 1 до 500 |
Диапазон рабочих частот, Гц |
от 10 до 1000 |
Пределы допускаемой приведенной к диапазону измерения погрешности измерения виброперемещения (размах) в диапазоне рабочих частот, % |
±2 |
Диапазон измерения осевого смещения, мкм |
от -2000 до +2000 |
Пределы допускаемой приведенной к диапазону измерения погрешности измерения осевого смещения, % |
±2 |
Диапазон рабочих температур, °C |
от -20 до +70 |
Габаритные размеры, мм (длина ^ширина х высота), не более: модуль 1701/10 |
150x56x105 |
модуль 1701/15, 1701/25 |
127x21,6x105 |
модуль 170133, 170180 |
127x21,6x105 |
Масса, г, не более: модуль 1701/10 |
570 |
модуль 1701/15, 1701/25 |
314 |
модуль 170133, 170180 |
320 |
