Номер по Госреестру СИ: 63695-16
63695-16 Трансмиттеры вибрационные
(990)
Назначение средства измерений:
Трансмиттеры вибрационные 990 (далее - трансмиттеры) предназначены для осуществления приема и усиления сигнала, пропорционального радиальному виброперемещению от преобразователей перемещения токовихревых и преобразования его в пропорциональный электрический сигнал, используемый в составе установки разделения воздуха PL4HN в г.Тольятти.
Внешний вид.
Трансмиттеры вибрационные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 154904
ID в реестре СИ - 377304
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Bently Nevada, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№417 от 2016.04.12 Об утверждении типов средств измерений
Наличие аналогов СИ: Трансмиттеры вибрационные (990)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
63695-16 Трансмиттеры вибрационные (990) Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
41153-09 Аппаратура виброконтроля (СВКА 1) АО "НПО измерительной техники" (ИТ) (РОССИЯ г.Королев) |
|
63695-16 Трансмиттеры вибрационные (990) Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
43779-10 Каналы виброизмерительные (ИКВ-1-хх) ООО НПП "ТИК" (РОССИЯ г. Пермь) |
Все средства измерений ООО НПП "ТИК"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15541-10 01.04.2015 |
Преобразователи виброскорости, BN-9200, BN-74712, BN-47533, BN-86205, BN-330505, BN-Velomitor Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
49120-12 17.02.2027 |
Приборы для измерения параметров электродвигателей (генераторов), AnomAlert Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
50991-12 20.07.2022 |
Системы определения сверхскорости, 3500/53 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
50992-12 20.07.2022 |
Тахометры, 3500/50 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
51466-12 24.08.2022 |
Виброанализаторы портативные, Scout 100 и Scout 140 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51765-12 24.08.2022 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, 3500/40, 3500/42М, 3500/44М, 3500/45, 3500/46М, 3500/50, 3500/53, 3500/60, 3500/61, 3500/62, 3500/63, 3500/64, 3500/65, 3500/70М, 3500/72М, 3500/77М, 1900/65А, ADRE 408 DSPi Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
54763-13 09.07.2023 |
Измерители воздушного зазора, 4000 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
56536-14 27.12.2023 |
Преобразователи перемещения токовихревые, ВN-ППТ Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
56537-14 27.12.2023 |
Комплексы измерительно-вычислительные вибрационного контроля и защиты, 3701 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
56550-14 27.12.2023 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, BN-Trendmaster DSM Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
56720-14 27.12.2023 |
Преобразователи виброскорости, BN-330500, BN-330501, BN-330525, BN-330750, BN-330752, Velomitor CT 190501 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
3 года | |
|
56826-14 27.12.2023 |
Акселерометры , BN-200000, BN-330000 и BN-350000 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
56999-14 |
Преобразователи виброскорости, BN-330525-02 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
58021-14 13.05.2024 |
Преобразователи виброскорости, Velomitor CT 190501 мод. 177962 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
3 года | |
|
58585-14 25.09.2019 |
Калибраторы преобразователей перемещения токовихревых с микрометрической головкой, 3300XL Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59302-14 28.10.2024 |
Устройства для калибровки преобразователей перемещения токовихревых, TK3 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
63470-16 |
Преобразователи перемещения токовихревые, 21000 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63471-16 |
Преобразователи перемещения токовихревые, 32000 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63692-16 |
Трансмиттеры, 991 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63695-16 |
Трансмиттеры вибрационные, 990 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
64996-16 |
Преобразователи перемещения токовихревые, 21000 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
65086-16 09.09.2026 |
Преобразователи виброускорения , 330447 SEW Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
68084-17 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, 1701 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
68109-17 |
Преобразователи частоты вращения токовихревые, BN-330105-02-12-05-02-05 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
68359-17 |
Усилители заряда модификации, BN-86517-01-01-01-02 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
68360-17 |
Преобразователи частоты вращения токовихревые, BN-330106-05-30-05-02-05 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
80246-20 |
Преобразователи перемещения токовихревые, BN3300XL Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Кто поверяет Каналы виброизмерительные (ИКВ-1-хх)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Каналы виброизмерительные (ИКВ-1-хх)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в соответствующем разделе паспорта на трансмиттер вибрационный 990.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансмиттерам вибрационным 990
Техническая документация фирмы «Bently Nevada, Inc.», США.
Поверка
Поверкаосуществляется в соответствии с документом МП 63695-16 «Трансмиттеры вибрационные 990.
Методика поверки», утвержденным ФГУП «ВНИИМС» 09.11.2015г.
Основные средства поверки:
-
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (г/р № 26204-03);
-
- мультиметр цифровой Agilent 34411А (г/р № 33921-07).
Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке.
Знак поверки (наклейка) наносится на боковую сторону трансмиттера вибрационного.
Изготовитель
Фирма «Bently Nevada, Inc.», США
Адрес: 1631 Bently Parkway South Minden, Nevada 89423, США
Тел.: +1 775 782 3611
Факс: +1 775 215 2876
Web: www.ge-mcs.com/bently-nevada
Заявитель
ООО «Праксайр Азот Тольятти», г. Тольятти
ИНН 7709930344
Адрес: 445007, РФ, г. Тольятти, ул. Новозаводская, д. 6
Тел: (495) 287-13-07, Факс: (495) 967-97-00
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Трансмиттеры вибрационные 990 предназначены для обработки сигналов, поступающих от преобразователей перемещения токовихревых серии 3300.
Принцип действия трансмиттеров основан на усилении и преобразовании сигнала измерительной информации, поступающего от преобразователя, в унифицированный сигнал 4-20 мА.

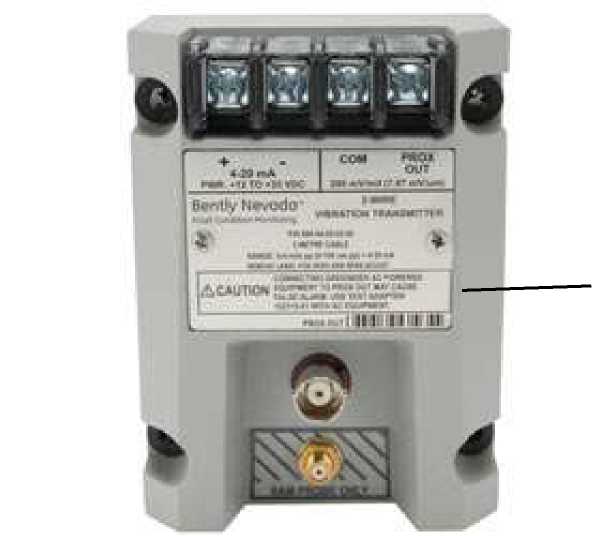

Внешний вид трансмиттера вибрационного 990, приведен на рисунке 1.
