Номер по Госреестру СИ: 68360-17
68360-17 Преобразователи частоты вращения токовихревые
(BN-330106-05-30-05-02-05)
Назначение средства измерений:
Преобразователи частоты вращения токовихревые В№330106-05-30-05-02-05 (далее -преобразователи) предназначены для измерения частоты вращения валов, газовых турбин, установленных на объекте - «Верхнечонскнефтегаз», Иркутская область.
Внешний вид.
Преобразователи частоты вращения токовихревые
Рисунок № 1
Внешний вид.
Преобразователи частоты вращения токовихревые
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 160011
ID в реестре СИ - 382411
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет, мод. BN-ППТ 3300XL,
Производитель
Изготовитель - Фирма "Bently Nevada, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1095 дн.
Приказы РСТ, где упоминается данный тип СИ
№1730 от 2017.08.15 Об утверждении типов средств измерений
№2224 от 2019.09.23 Приказ о внесении изменений в ОТ на преобразователи уровня измерительные буковые 144LD/LVD
Наличие аналогов СИ: Преобразователи частоты вращения токовихревые (BN-330106-05-30-05-02-05)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
68360-17 Преобразователи частоты вращения токовихревые (BN-330106-05-30-05-02-05) Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
66836-17 Капсюли микрофонные конденсаторные (BMK-205) АО "СКБ "Виброприбор" (РОССИЯ г.Таганрог) |
|
68360-17 Преобразователи частоты вращения токовихревые (BN-330106-05-30-05-02-05) Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
87532-22 Системы эрозии и коррозии металла (Echo-ECMS) Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор") (РОССИЯ г. Санкт-Петербург) |
|
68360-17 Преобразователи частоты вращения токовихревые (BN-330106-05-30-05-02-05) Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
41153-09 Аппаратура виброконтроля (СВКА 1) Акционерное общество «НПО измерительной техники» (АО «НПО ИТ») (РОССИЯ Московская обл., г. Королев; ООО "НПФ "ВИБРОН", г.Москва (срок свидетельства: 29.08.2024 г.)) |
Все средства измерений Акционерное общество «НПО измерительной техники» (АО «НПО ИТ»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15541-10 01.04.2015 |
Преобразователи виброскорости, BN-9200, BN-74712, BN-47533, BN-86205, BN-330505, BN-Velomitor Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
49120-12 17.02.2027 |
Приборы для измерения параметров электродвигателей (генераторов), AnomAlert Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
50992-12 20.07.2022 |
Тахометры, 3500/50 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
51466-12 24.08.2022 |
Виброанализаторы портативные, Scout 100 и Scout 140 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51765-12 24.08.2022 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, 3500/40, 3500/42М, 3500/44М, 3500/45, 3500/46М, 3500/50, 3500/53, 3500/60, 3500/61, 3500/62, 3500/63, 3500/64, 3500/65, 3500/70М, 3500/72М, 3500/77М, 1900/65А, ADRE 408 DSPi Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
54763-13 09.07.2024 |
Измерители воздушного зазора, 4000 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
56550-14 27.12.2024 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, BN-Trendmaster DSM Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
56999-14 |
Преобразователи виброскорости, BN-330525-02 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
58021-14 13.05.2024 |
Преобразователи виброскорости, Velomitor CT 190501 мод. 177962 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
3 года | |
|
58585-14 25.09.2019 |
Калибраторы преобразователей перемещения токовихревых с микрометрической головкой, 3300XL Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
63470-16 |
Преобразователи перемещения токовихревые, 21000 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63471-16 |
Преобразователи перемещения токовихревые, 32000 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63692-16 |
Трансмиттеры, 991 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63695-16 |
Трансмиттеры вибрационные, 990 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
64996-16 |
Преобразователи перемещения токовихревые, 21000 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
65086-16 09.09.2026 |
Преобразователи виброускорения , 330447 SEW Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
68084-17 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, 1701 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
68109-17 |
Преобразователи частоты вращения токовихревые, BN-330105-02-12-05-02-05 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
68359-17 |
Усилители заряда модификации, BN-86517-01-01-01-02 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
68360-17 |
Преобразователи частоты вращения токовихревые, BN-330106-05-30-05-02-05 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
80246-20 |
Преобразователи перемещения токовихревые, BN3300XL Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Отчёт «MM_6. МВИ по видам измерений (ФГИС «Аршин»)» показывает объём и динамику методик внутри выбранного вида измерений с 2020 года. После выбора вида рассчитываются ключевые показатели: дата первой и последней публикации, общее число МВИ, доля статуса «Действует», средний лаг от даты свидетельства до публикации, а также количество уникальных разработчиков и аттестующих организаций. Дополнительно отражается качество данных: наличие контактных данных разработчика и заполненность полей (величина, пределы, погрешность).
Набор графиков помогает понять структуру и активность по выбранному виду: помесячные публикации и кумулятив, распределение по статусам (stacked) и помесячная доля «Действует». Показаны топ-10 аттестующих и разработчиков, динамика среднего лага и заполненности ключевых полей, доля карточек с контактами. Для оперативного сравнения темпов есть YTD vs LYTD по ISO-неделям, тепловая карта «год×месяц», сезонность (среднее по месяцам) и тематические разрезы — топ-6 «назначений» и топ-10 «методов измерений».
Используйте подсказки при наведении и меню на графиках для экспорта. Сопоставляйте объёмы публикаций с долей «Действует» и величиной лага, чтобы находить узкие места; просматривайте сезонные пики и активность основных участников (разработчиков/аттестующих). Все метрики и визуализации относятся именно к выбранному виду измерений и учитывают данные, опубликованные с 2020 года.
Кто поверяет Аппаратура виброконтроля (СВКА 1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ВТК СЕРВИС +" (RA.RU.312815) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "НМОП" (RA.RU.311359) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Аппаратура виброконтроля (СВКА 1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на корпус вторичного преобразователя методом наклейки и на титульный лист паспорта методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям частоты вращения токовихревым BN-330106-05-30-05-02-05Техническая документация фирмы «Bently Nevada, Inc.», США.
Поверка
Поверкаосуществляется по документу МП 204/3-13-2017 «Преобразователи частоты вращения токовихревые BN-330106-05-30-05-02-05, фирмы «Bently Nevada, Inc.», США. Методика поверки», утвержденному ФГУП «ВНИИМС» «31» марта 2017 г.
Основные средства поверки:
-
- Стенд СП31 (Госреестр СИ № 61681-15)
-
- Частотомер электронно-счетный ЧЗ-38 (Госреестр № 3433-73)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых преобразователей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт.
Изготовитель
Фирма «Bently Nevada, Inc.», СШААдрес: 1631 Bently Parkway South Minden, Nevada 89423, USA
Телефон: +1 775 782 3611
Факс: +1 775 215 2876
W eb-сайт: www.ge-mcs.com/bently-nevada
Заявитель
Общество с ограниченной ответственностью «ДжиИ Рус» (ООО «ДжиИ Рус») ИНН: 7705574092
Адрес: 123112 г. Москва, Пресненская наб., д.10
Телефон: +7 (495) 937 11 11
Факс: +7 (495) 937 11 12
Web-сайт: http://www.ge.com/ru/
E-mail: rcis.info@ge.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: +7 (495)437-55-77 / +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия преобразователей основан на возбуждении вихревых токов в объекте измерений. Встроенный во вторичный преобразователь высокочастотный генератор возбуждает катушку индуктивности первичного преобразователя, которая в свою очередь создает высокочастотное магнитное поле, проникающее в материал объекта измерений, вследствие чего в нём наводятся вихревые токи. При прохождении метки или профиля зуба зубчатого колеса, установленного на контролируемом вращающемся валу вблизи первичного преобразователя, возникает изменение его магнитного поля, а следовательно и изменение комплексного сопротивления катушки индуктивности первичного преобразователя, которое измеряется и преобразуется вторичным преобразователем в импульсы выходного напряжения. Количество и частота следования импульсов зависит от количества меток (количества зубцов зубчатого колеса) и частоты вращения контролируемого вала.
Конструктивно преобразователи частоты вращения токовихревые bN-330106-05-30-05-02-05 состоят из первичного преобразователя модификации bN-330106-05-30-05-02-05 (далее -первичный преобразователь), вторичного преобразователя модификации BN-330180-51-05 и соединительного кабеля.
Преобразователи изготовлены в трёх исполнениях, которые приведены в таблице 1.
Таблица 1 - Исполнения преобразователей частоты вращения токовихревых HN-330106-05-30-05-02-05
|
№ исполнения |
Состав исполнения |
Зав № |
|
1 |
Первичный преобразователь модификации bN-330106-05-30-05-02-05 Вторичный преобразователь модификации BN-330180-51-05 |
KE9043 КТ9043 |
|
2 |
Первичный преобразователь модификации В\-33(Ж)6-05-30-05-02-05 Вторичный преобразователь модификации BN-330180-51-05 |
KE9044 KT9044 |
|
3 |
Первичный преобразователь модификации В№330106-05-30-05-02-05 Вторичный преобразователь модификации BN-330180-51-05 |
KE9045 KT9045 |
Общий вид первичного преобразователя модификации bN-330106-05-30-05-02-05 приведен на рисунке 1.
Общий вид вторичного преобразователя модификации BN-330180-51-05, приведен на рисунке 2.
Схема пломбировки от несанкционированного доступа и место нанесения знака утверждения типа приведены на рисунке 2.

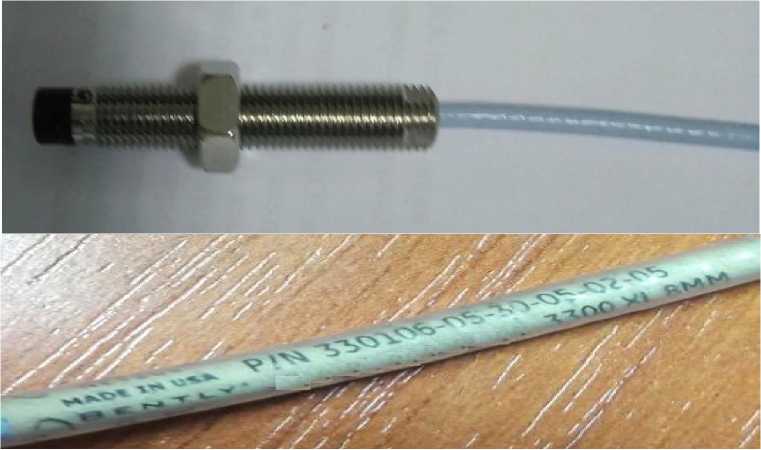

Рисунок 1 - Общий вид первичного преобразователя модификации BN-330106-05-30-05-02-05
Место нанесения знака утверждения типа

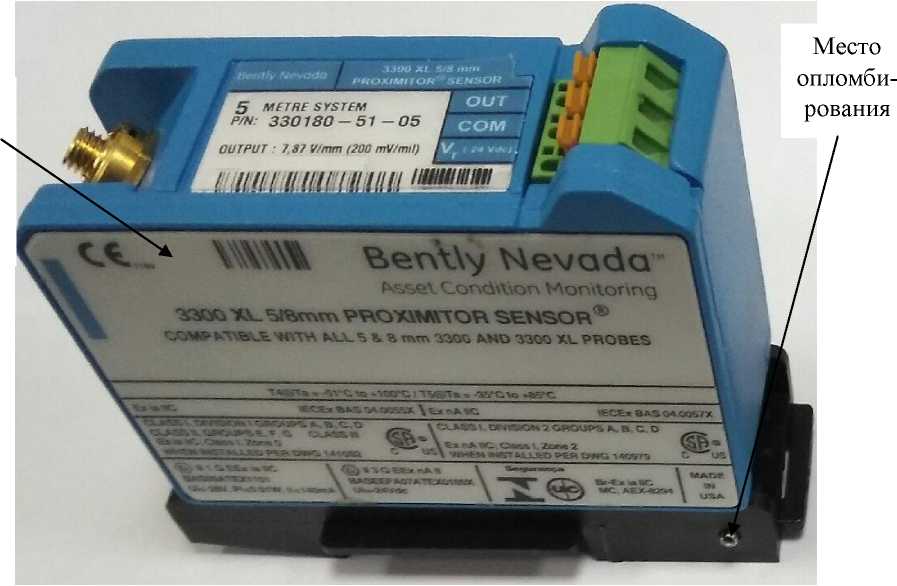

Рисунок 2 - Общий вид вторичного преобразователя модификации BN-330180-51-05
Программное обеспечение отсутствует.
Таблица 2 -
|
Наименование |
Обозначение |
Кол-во |
|
Первичный преобразователь модификации |
Зав. № KE9043, |
3 шт. |
|
BN-330106-05-30-05-02-05 |
KE9044, KE9045 | |
|
Вторичный преобразователь модификации |
Зав. № KT9043, |
3 шт. |
|
BN-330180-51-05 |
KT9044, KT9045 | |
|
Соединительный кабель |
3 шт. | |
|
Паспорт |
3 экз. | |
|
Методика поверки |
МП 204/3-13-2017 |
1 экз. |
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Диапазон измерения частоты вращения, об/мин |
от 5 до 8000 |
|
Пределы допускаемой основной относительной погрешности измерения частоты вращения, % |
±0,5 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной относительной погрешности измерения частоты вращения в диапазоне рабочих температур, % |
±0,02 |
|
Напряжение питания вторичного преобразователя (пост.), В |
от 18 до 30 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
20±5 |
|
Условия эксплуатации:
|
от -51 до +177 от -35 до +85 |
|
Габаритные размеры: первичного преобразователя (диаметр х длина), мм, не более вторичного преобразователя (длина х ширина х высота), мм, не более |
10х250 81,3x61,2x63,5 |
|
Масса первичного преобразователя с вторичным преобразователем, г, не более |
700 |
