Номер по Госреестру СИ: 63692-16
63692-16 Трансмиттеры
(991)
Назначение средства измерений:
Трансмиттеры 991 (далее - трансмиттеры) предназначены для осуществления приема и усиления сигнала, пропорционального осевому перемещению от преобразователей перемещения токовихревых и преобразования его в пропорциональный электрический сигнал, используемый в составе установки разделения воздуха PL4HN в г. Тольятти.
Внешний вид.
Трансмиттеры
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в соответствующем разделе паспорта на трансмиттер 991.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансмиттерам 991
Техническая документация фирмы «Bently Nevada, Inc.», США.
Поверка
Поверкаосуществляется в соответствии с документом МП 63692-16 «Трансмиттеры 991. Методика поверки», утвержденным ФГУП «ВНИИМС» 09.11.2015 г.
Основные средства поверки:
-
- калибратор процессов многофункциональный Fluke 726 (г/р № 52221-12);
-
- мультиметр цифровой Agilent 34411 А (г/р № 33921-07).
Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке.
Знак поверки (наклейка) наносится на боковую сторону трансмиттера вибрационного.
Изготовитель
Фирма «Bently Nevada, Inc.», США
Адрес: 1631 Bently Parkway South Minden, Nevada 89423, США
Тел.: +1 775 782 3611
Факс: +1 775 215 2876
Web: www.ge-mcs.com/bently-nevada
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Трансмиттеры 991 предназначены для обработки сигналов, поступающих от преобразователей перемещения токовихревых серии 3300.
Принцип действия трансмиттеров основан на усилении и преобразовании сигнала измерительной информации, поступающего от преобразователя, в унифицированный сигнал 4-20 мА.

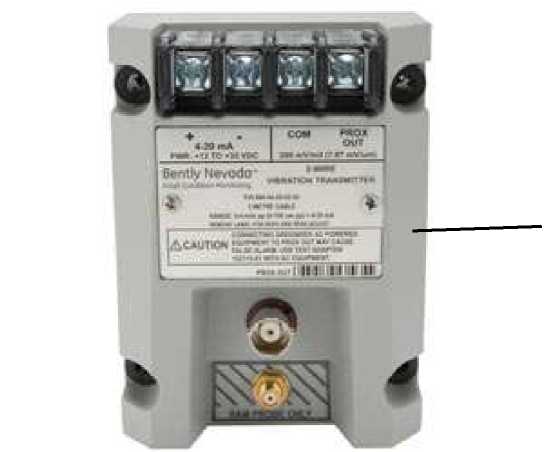

Внешний вид трансмиттера 991, приведен на рисунке 1.
Место нанесения знака поверки (наклейка)
Рисунок 1 - Внешний вид трансмиттера 991
Таблица 1
Наименование характеристики |
Значение характеристики |
Диапазон измерения осевого перемещения, мм |
от 0,25 до 1,65 |
Номинальное значение коэффициента преобразования, В/мм |
7,87 |
Пределы отклонения коэффициента преобразования от номинального значения, % |
±6,5 |
Пределы допускаемой основной относительной погрешности преобразования^ |
±1,5 |
Нормальная область значений температур, °С |
20±5 |
Продолжение таблицы 1
Наименование характеристики |
Значение характеристики |
Пределы допускаемой дополнительной относительной погрешности преобразования при изменении температуры окружающей среды на 10 °С, % |
±0,2 |
Напряжение питания постоянного тока, В |
от 12 до 35 |
Потребляемая мощность, Вт |
0,82 |
Условия эксплуатации: - диапазон рабочих температур, °С |
от минус 35 до 85 |
Габаритные размеры (длинахширинахвысота), мм, не более |
101х74х54 |
Масса, г, не более |
430 |
