Номер по Госреестру СИ: 54763-13
54763-13 Измерители воздушного зазора
(4000)
Назначение средства измерений:
Измерители воздушного зазора серии 4000 (далее измерители) предназначены для измерений периодически изменяющегося зазора ротора относительно статора в работающих генераторах и двигателях.

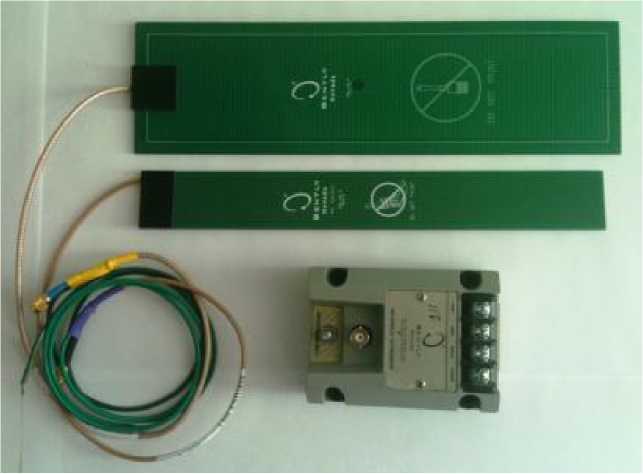

Внешний вид.
Измерители воздушного зазора
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус блока усиления-преобразования сигнала Proximitor способом машинной печати и на титульный лист руководства по эксплуатации типографским способом или методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в Руководстве по эксплуатации «Измерители воздушного зазора серии 4000» раздел 2.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям воздушного зазора серии 4000
МИ 2070-90 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 3-10-1 240-4 Гц».
Техническая документация изготовителя.
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Изготовитель
Фирма «Bently Nevada, Inc», СШААдрес: 1631 Bently Parkway South Minden, Nevada 89423, США
Тел.: +1 775 782 3611
Факс: +1 775 215 2876
Web: www.ge-mcs.com/bently-nevada
Заявитель
ООО «ДжиИ Рус», г. МоскваАдрес: 123317 г. Москва, Краснопресненская наб., 18
Тел.: +7 (495) 937 11 11; Факс: +7 (495) 937 11 12
Лист № 4 Всего листов 4
Испытательный центр
ФГУП «ВНИИМС»
Принцип действия измерителей воздушного зазора серии 4000 основан на измерении изменения емкости воздушного конденсатора, одной из обкладок которого является пластина датчика (сенсора), смонтированного внутри статора генератора, а второй - полюс ротора. При вращении ротора происходит периодическое изменение расстояния (воздушного зазора) между обкладками конденсатора, что приводит к изменению его емкости. Изменение емкости преобразуется в изменение выходного напряжения, пропорционального величине зазора.
Измерители воздушного зазора серии 4000 являются измерителями параметрического типа и могут работать, начиная с частоты равной нулю (постоянный входной сигнал).
Измерители состоят из емкостного сенсора серии 4000, блока усиления-преобразования сигнала Proximitor, который преобразует изменение емкости в выходной сигнал, пропорциональный величине зазора и удлинительного кабеля.
Измерители воздушного зазора серии 4000 имеют следующие модификации:
-
- сенсоры с диапазоном измерения 50 мм имеют маркировку 400102-01 4000, Proximitor -400100-100-02 4000; соединительный кабель - 400130-100 4000;
-
- сенсоры с диапазоном измерения 20 мм имеют маркировку 400202-01 4000, Proximitor -400200-100-02 4000; соединительный кабель - 400230-100 4000.
Измерители отличающиеся диапазоном измерения воздушного зазора и габаритными размерами.
Внешний вид измерителей воздушного зазора серии 4000 приведен на рисунке 1.
Рисунок 1
Лист № 2 Всего листов 4
Емкостной сенсор серии 4000
1 шт .
1 шт .
1 шт .
1 экз .
1 экз .
Блок усиления-преобразования сигнала Proximitor Соединительный кабель
Руководство по эксплуатации
Методика поверки осуществляется по документу МП 54763-13 «Измерители воздушного зазора серии 4000. Методика поверки», утвержденному ФГУП «ВНИИМС» в 2013 г.
Наименование характеристики |
400102-01 |
400202-01 |
Номинальное значение коэффициента преобразования, мВ/мкм |
0,2 |
0,5 |
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения, % |
± 10 | |
Диапазон измерения воздушного зазора, мм |
От 5,1 до 50,8 включ. |
От 2 до 18,3 включ. |
Рабочий диапазон частот, Гц |
От 0 до 10 000 включ. | |
Диапазон выходного напряжения, В |
10 | |
Нелинейность амплитудной характеристики, %, не более |
± 4 | |
Неравномерность частотной характеристики, дБ:
|
От + 0 до -1 включ. От + 0 до -3 включ. | |
Пределы допускаемой относительной погрешности измерения зазора, вызванной отклонением температуры окружающего воздуха от номинальной на 10 °С, % |
± 0,05 | |
Пределы допускаемой относительной погрешности измерения зазора при изменении напряжения питания на 1 В, % |
± 2 | |
Условия эксплуатации: диапазон рабочих температур, °С:
|
От 0 до 125 включ. От 0 до 70 включ. | |
Габаритные размеры, мм, не более:
|
285х85х5 3,45х10000 100х74х52 |
285х35х20 3,45х10000 100х74х52 |
Масса, г, не более:
|
140 320 380 |
Напряжение питания, В (пост)...........................................................................24±0,75
Емкость соединительного кабеля, пФ/м....................................................................75,5
