Номер по Госреестру СИ: 51765-12
51765-12 Комплексы измерительно-вычислительные для мониторинга работающих механизмов
(3500/40, 3500/42М, 3500/44М, 3500/45, 3500/46М, 3500/50, 3500/53, 3500/60, 3500/61, 3500/62, 3500/63, 3500/64, 3500/65, 3500/70М, 3500/72М, 3500/77М, 1900/65А, ADRE 408 DSPi)
Назначение средства измерений:
Комплексы измерительно-вычислительные для мониторинга работающих механизмов 3500/40, 3500/42М, 3500/44М, 3500/45, 3500/46М, 3500/50, 3500/53, 3500/60, 3500/61, 3500/62, 3500/63, 3500/64, 3500/65, 3500/70М, 3500/72М, 3500/77М, 1900/65А, ADRE 408 DSPi (далее -ИВК) - предназначены для измерения тока, напряжения, температуры совместно с первичными преобразователями, а также для воспроизведения тока, обработки информации об измеряемых параметрах и выдачи управляемых воздействий на исполнительные механизмы.
Аналитический паспорт типа средства измерений
51765-12 — Комплексы измерительно-вычислительные для мониторинга работающих механизмов
3500/40, 3500/42М, 3500/44М, 3500/45, 3500/46М, 3500/50, 3500/53, 3500/60, 3500/61, 3500/62, 3500/63, 3500/64, 3500/65, 3500/70М, 3500/72М, 3500/77М, 1900/65А, ADRE 408 DSPi
Фирма "Bently Nevada, Inc."
СОЕДИНЕННЫЕ ШТАТЫ
МПИ: 3 года
Действует
56
организаций46
владельцев3
версий1 912
Всего поверок
по агрегатам с 2010 года
46
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
56
Организаций-поверителей
эффективное число: 6.8
46
Владельцев СИ
эффективное число: 4.6
711
Экземпляров СИ
по агрегатам владельцев / организаций
43.9%
Периодические поверки
первичные: 3.8%
0.63%
Непригодность
12 извещений
47.4%
Поверки юрлиц
доля в общем объёме
13 596 ₽
Средневзвешенная цена
медиана: 13 513 ₽
100%
Покрытие ценами
расчётный известный объём: 5 190 007 ₽
2 016,0 лет
Средний возраст парка
взвешено по годовому объёму
1 076 дн.
Наблюдаемый МПИ
по фактическим интервалам
1 474
Концентрация поверителей
HHI; доля топ-5: 67.8%
2 152
Концентрация владельцев
HHI; доля топ-5: 66.2%
67
Модификаций
на графике — наиболее массовые
92%
Полнота данных
карточка, рынок, документы и связи
21
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 1 912 поверок; пик пришёлся на 2017 год (491).
- Последний завершённый год показал рост на 112.4% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 37.9%.
- Рынок представлен 56 организациями; концентрация низкая (HHI 1474), доля топ-5 — 67.8%.
- В базе найдено 46 владельцев и 711 экземпляров СИ; доля пяти крупнейших владельцев — 66.2%.
- Средневзвешенная цена поверки — 13 596 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 5 190 007 руб.
- Доля извещений о непригодности составляет 0.63% от всех поверок.
- Наблюдаемый средний интервал между поверками — около 1 076 дней; средний возраст парка по агрегатам организаций — 2 016,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 92%.
Документы и быстрые переходы
Пик активности: 2017 — 491
Долгосрочный CAGR: 37.9%
Активных версий: 1
Ценовой диапазон: 741–64 000 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ООО "Газпром переработка Благовещенск" | Юридические лица | 316 | 364 | 1,15 |
| юридическое лицо | Юридические лица | 48 | 112 | 2,33 |
| ООО "НИПИ НГ "Петон" | Юридические лица | 45 | 61 | 1,36 |
| ГАЗПРОМ ПЕРЕРАБОТКА БЛАГОВЕЩЕНСК ООО | Юридические лица | 40 | 40 | 1,00 |
| Юр. Лицо | Юридические лица | 22 | 31 | 1,41 |
| АО "ТАИФ-НК" | Юридические лица | 22 | 22 | 1,00 |
| Общество с ограниченной ответственностью "РН-КОМСОМОЛЬСКИЙ НПЗ" | Юридические лица | 16 | 16 | 1,00 |
| ООО "Газпром нефтехим Салават" | Юридические лица | 15 | 26 | 1,73 |
| КГПТО АО «ТАИФ-НК» | Юридические лица | 14 | 14 | 1,00 |
| ООО "РИ-ИНВЕСТ" | Юридические лица | 14 | 14 | 1,00 |
| АО "Антипинский НПЗ" | Юридические лица | 14 | 14 | 1,00 |
| ООО «ЗапСибНефтехим» | Юридические лица | 12 | 12 | 1,00 |
| ООО "МНУ-1 Корпорации АК "ЭСКМ" | Юридические лица | 10 | 10 | 1,00 |
| ООО "КИНЕФ" | Юридические лица | 10 | 10 | 1,00 |
| ЮЛ | Юридические лица | 9 | 25 | 2,78 |
| АО "КТК-Р" | Юридические лица | 8 | 9 | 1,13 |
| ПАО "Русгидро" | Юридические лица | 8 | 8 | 1,00 |
| Каскад Вуоксинских ГЭС филиала "Невский" ПАО "ТГК-1" | Юридические лица | 8 | 8 | 1,00 |
| Филиал ПАО "РусГидро" - "Воткинская ГЭС" | Юридические лица | 8 | 8 | 1,00 |
| АО "ПОЛИЭФ" | Юридические лица | 7 | 19 | 2,71 |
| АО «Каспийский трубопроводный консорциум-Р» | Юридические лица | 7 | 7 | 1,00 |
| Общество с ограниченной ответственностью "ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ "КИРИШИНЕФТЕОРГСИНТЕЗ" | Юридические лица | 6 | 12 | 2,00 |
| ООО "РИТЭК" | Юридические лица | 6 | 6 | 1,00 |
| ООО ИК "СИБИНТЕК" | Юридические лица | 5 | 5 | 1,00 |
| Акционерное общество "Сызранский нефтеперерабатывающий завод" | Юридические лица | 4 | 6 | 1,50 |
| ООО "ЛУКОЙЛ-ЭНЕРГОСЕТИ" ИНН 5260230051 | Юридические лица | 4 | 4 | 1,00 |
| ООО "Ставролен" | Юридические лица | 3 | 6 | 2,00 |
| АО "АНПЗ ВНК" | Юридические лица | 3 | 3 | 1,00 |
| ООО "Криогаз-Высоцк" | Юридические лица | 3 | 3 | 1,00 |
| Публичное акционерное общество "Тольяттиазот" | Юридические лица | 3 | 3 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 915ab731-263a-49f1-7901-837a9e87ddd0 | 51765-12 | 2023-11-28 | — | актуальная |
| 927bdae6-ef7e-865c-44c7-f74e06ab5fa4 | 51765-12 | 2023-11-27 | 2023-11-28 | архивная |
| fcc1486b-27e5-2345-8e2a-1a944d283640 | 51765-12 | 2020-05-07 | 2023-11-27 | архивная |
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Общие сведения
Дата публикации - 28.11.2023
Срок свидетельства - 24.08.2022
Номер записи - 141437
ID в реестре СИ - 363837
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Модификации СИ
3500/42M, 3500/40, 3500/40, 3500/42М, 3500/44М, 3500/45, 3500/46М, 3500/50, 3500/53, 3500/60, 3500/61, 3500/62, 3500/63, 3500/64, 3500/65, 3500/70М, 3500/72М, 3500/77М, 1900/65А, ADRE 408 DSPi, 3500/42М, 3500/60, 3500/65, 3500/61, 3500/46M, BN-3500, 3500/62, Нет модификации, 3500/46М, 3500/42, Bently Nevada 3500, 3500/53, 3500/50, 3500, BN 3500, 3500/40M, Комплекс измерительно-вычислительный для мониторинга работающих механизмов серии 3500 Bently Nevada
Производитель
Изготовитель - Фирма "Bently Nevada, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 1912
Выдано извещений - 12
Кол-во периодических поверок - 840
Кол-во средств измерений - 728
Кол-во владельцев - 28
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 1075 дн.
Приказы РСТ, где упоминается данный тип СИ
№1797 от 2017.08.24 О продлении срока действия свидетельств об утверждении типа средств измерений
№3350 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Авиационная техника" (ТК 323)
Наличие аналогов СИ: Комплексы измерительно-вычислительные для мониторинга работающих механизмов (3500/40, 3500/42М, 3500/44М, 3500/45, 3500/46М, 3500/50, 3500/53, 3500/60, 3500/61, 3500/62, 3500/63, 3500/64, 3500/65, 3500/70М, 3500/72М, 3500/77М, 1900/65А, ADRE 408 DSPi)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
51765-12 Комплексы измерительно-вычислительные для мониторинга работающих механизмов (3500/40, 3500/42М, 3500/44М, 3500/45, 3500/46М, 3500/50, 3500/53, 3500/60, 3500/61, 3500/62, 3500/63, 3500/64, 3500/65, 3500/70М, 3500/72М, 3500/77М, 1900/65А, ADRE 408 DSPi) Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
41153-09 Аппаратура виброконтроля (СВКА 1) Акционерное общество «НПО измерительной техники» (АО «НПО ИТ») (РОССИЯ Московская обл., г. Королев; ООО "НПФ "ВИБРОН", г.Москва (срок свидетельства: 29.08.2024 г.)) |
Все средства измерений Фирма "Bently Nevada, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15541-10 01.04.2015 |
Преобразователи виброскорости, BN-9200, BN-74712, BN-47533, BN-86205, BN-330505, BN-Velomitor Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
49120-12 17.02.2027 |
Приборы для измерения параметров электродвигателей (генераторов), AnomAlert Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
50992-12 20.07.2022 |
Тахометры, 3500/50 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
51466-12 24.08.2022 |
Виброанализаторы портативные, Scout 100 и Scout 140 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51765-12 24.08.2022 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, 3500/40, 3500/42М, 3500/44М, 3500/45, 3500/46М, 3500/50, 3500/53, 3500/60, 3500/61, 3500/62, 3500/63, 3500/64, 3500/65, 3500/70М, 3500/72М, 3500/77М, 1900/65А, ADRE 408 DSPi Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
54763-13 09.07.2024 |
Измерители воздушного зазора, 4000 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
56550-14 27.12.2024 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, BN-Trendmaster DSM Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
56999-14 |
Преобразователи виброскорости, BN-330525-02 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
58021-14 13.05.2024 |
Преобразователи виброскорости, Velomitor CT 190501 мод. 177962 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
3 года | |
|
58585-14 25.09.2019 |
Калибраторы преобразователей перемещения токовихревых с микрометрической головкой, 3300XL Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
63470-16 |
Преобразователи перемещения токовихревые, 21000 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63471-16 |
Преобразователи перемещения токовихревые, 32000 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63692-16 |
Трансмиттеры, 991 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63695-16 |
Трансмиттеры вибрационные, 990 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
64996-16 |
Преобразователи перемещения токовихревые, 21000 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
65086-16 09.09.2026 |
Преобразователи виброускорения , 330447 SEW Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
68084-17 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, 1701 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
68109-17 |
Преобразователи частоты вращения токовихревые, BN-330105-02-12-05-02-05 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
68359-17 |
Усилители заряда модификации, BN-86517-01-01-01-02 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
68360-17 |
Преобразователи частоты вращения токовихревые, BN-330106-05-30-05-02-05 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
80246-20 |
Преобразователи перемещения токовихревые, BN3300XL Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:
- Приказами Росстандарта: Номерами и датами приказов, утверждающих типы СИ.
- Описаниями типов СИ: Информацией о конкретных моделях средств измерений.
- Испытательными центрами: Организациями, которые проводили испытания для утверждения типов СИ.
Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.
Входные данные
Для работы с отчетом необходимо:
- Выбрать год из выпадающего списка.
- Указать наименование испытательного центра (например, "ВНИИФТРИ").
Выходные данные
Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:
- № приказа: Номер и дата приказа Росстандарта.
- Наименование приказа: Полное название приказа.
- № типа СИ: Регистрационный номер типа средства измерений.
- Тип СИ: Наименование и описание типа средства измерений.
Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.
Кто поверяет Комплексы измерительно-вычислительные для мониторинга работающих механизмов (3500/40, 3500/42М, 3500/44М, 3500/45, 3500/46М, 3500/50, 3500/53, 3500/60, 3500/61, 3500/62, 3500/63, 3500/64, 3500/65, 3500/70М, 3500/72М, 3500/77М, 1900/65А, ADRE 408 DSPi)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ИНФРАСТРУКТУРА ТК" (RA.RU.312735) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 9 | 1 | 8 | 0 | 8 | 0 | 8 | ||
| ООО "ПМЦ" (RA.RU.312726) | 15 | 1 | 14 | 0 | 15 | 1 | 14 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 28 | 0 | 28 | 0 | 28 | 0 | 28 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 30 | 0 | 23 | 1 | 23 | 0 | 23 | ||
| ООО "ТМС РУС" (RA.RU.312318) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 17 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ЗАО "ЭнергоСтрой" (RA.RU.311997) | 100 | 0 | 100 | 11 | 100 | 0 | 100 | |||
| ООО "КОМДИАГНОСТИКА" (RA.RU.310504) | 43 | 0 | 43 | 0 | 43 | 0 | 43 | |||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ООО"КИНЕФ" (RA.RU.311857) | 10 | 0 | 4 | 0 | 10 | 0 | 4 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 68 | 0 | 68 | 0 | 68 | 0 | 68 | ||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 12 | 12 | 0 | 0 | 12 | 12 | 0 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 7 | 0 | 1 | 0 | 7 | 0 | 1 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 4 | 0 | 0 | 0 | 4 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 14 | 0 | 13 | 0 | 1 | 0 | 1 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 13 | 1 | 0 | 11 | 0 | 12 | 0 | 11 | |
| ФБУ «Воронежский ЦСМ» (RA.RU.311467) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Пермское ТПУ ООО "Инфраструктура ТК" (РОСС RU.0001.310340) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "СТАРСТРОЙ" (RA.RU.310466) | 16 | 0 | 16 | 0 | 16 | 0 | 16 | |||
| ООО "Новатест" (РОСС СОБ 5.00220.2014) | 25 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 6 | 0 | 1 | 0 | 5 | 0 | 0 | ||
| ООО "ГАЗПРОМ ПЕРЕРАБОТКА" (РОСС RU.0001.310321) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "АВТОМАТИЗАЦИЯ И СВЯЗЬ" (1758) | 14 | 0 | 14 | 0 | 14 | 0 | 14 | |||
| Нижневолжское территориальное производственное управление ООО "Инфраструктура ТК" (РОСС RU.0001.310037) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО "ТАТИНТЕК" (RA.RU.311601) | 187 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 12 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "СТАРСТРОЙ" (RA.RU.310466) | 39 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 627 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Уфа (RA.RU.310667) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Профигрупп" (РОСС RU.0001.310158) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 119 | 7 | 112 | 0 | 119 | 7 | 112 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 22 | 4 | 18 | 0 | 22 | 4 | 18 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 34 | 0 | 34 | 0 | 34 | 0 | 34 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 7 | 1 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ООО "ГАЗПРОМ ВНИИГАЗ" (РОСС RU.0001.310301) | 264 | 28 | 0 | 264 | 0 | 264 | 0 | 264 | ||
| ФАУ "ЦИАМ ИМ. П.И. БАРАНОВА" (РОСС СОБ 3.00064.2013) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО "МКАИР" (RA.RU.314356) | 14 | 0 | 14 | 0 | 14 | 0 | 14 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | РСТ | 18 | 10 | 8 | 0 | 8 | 0 | 8 | ||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "МЦ "АЛЬФА" (RA.RU.312725) | 40 | 37 | 3 | 0 | 40 | 37 | 3 | |||
| ООО "АСУ ИНЖИНИРИНГ" (RA.RU.311841) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 16 | 16 | 0 | 16 | 0 | 16 | 0 | 16 |
Стоимость поверки Комплексы измерительно-вычислительные для мониторинга работающих механизмов (3500/40, 3500/42М, 3500/44М, 3500/45, 3500/46М, 3500/50, 3500/53, 3500/60, 3500/61, 3500/62, 3500/63, 3500/64, 3500/65, 3500/70М, 3500/72М, 3500/77М, 1900/65А, ADRE 408 DSPi)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
Брянский филиал ФБУ Приокский ЦСМ Брянская область |
35618 | |
|
ФБУ Волгоградский ЦСМ Волгоградская область |
960 | |
|
ФБУ Воронежский ЦСМ Воронежская область |
1518 | |
|
Калужский филиал ФБУ Приокский ЦСМ Калужская область |
35618 | |
|
ФБУ НИЦ ПМ-Ростест Москва |
2400 |
Программное обеспечение
ИВК имеют встроенное и внешнее программное обеспечение (ПО). Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение и программирование. Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и недоступны без вскрытия пломб.
Встроенное программное обеспечение представляет собой микропрограмму, предназначенную для обеспечения нормального функционирования прибора и управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым.
Внешнее программное обеспечение, устанавливаемое на персональный компьютер, позволяет сконфигурировать прибор, регистрировать и сохранять результаты измерений и является метрологически не значимым.
Уровень защиты от непреднамеренных и преднамеренных изменений - «С» в соответствии МИ 3286-2010.
Таблица 1 - Характеристики ПО
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора |
|
Встроенное |
Микропрограм-ма |
- |
- |
- |
|
Внешнее |
3500 Configuration Software |
4.0.0323 |
- |
- |
|
Внешнее |
1900 Configuration Software |
3.2.124.6703 | ||
|
Внешнее |
Adre Sxp. |
2.7 |
- |
- |
Места пломбирования

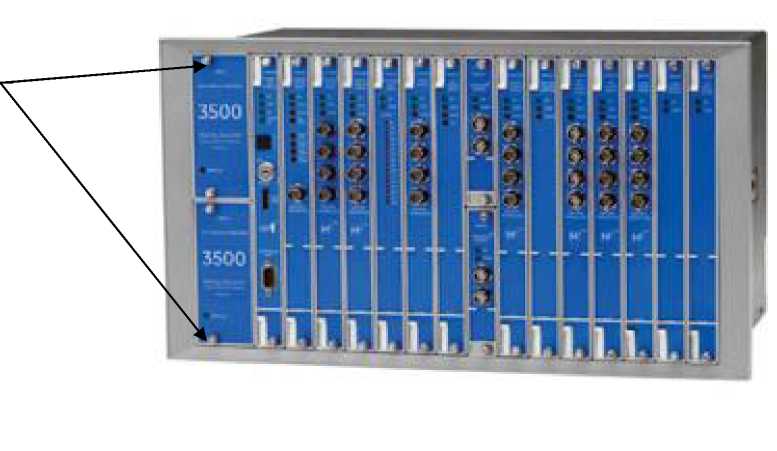

Рис. 1 - Внешний вид ИВК серии 3500
Места пломбирования

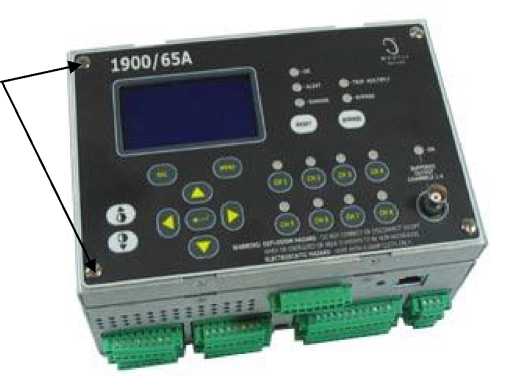

Рис. 2 - Внешний вид ИВК 1900/65А

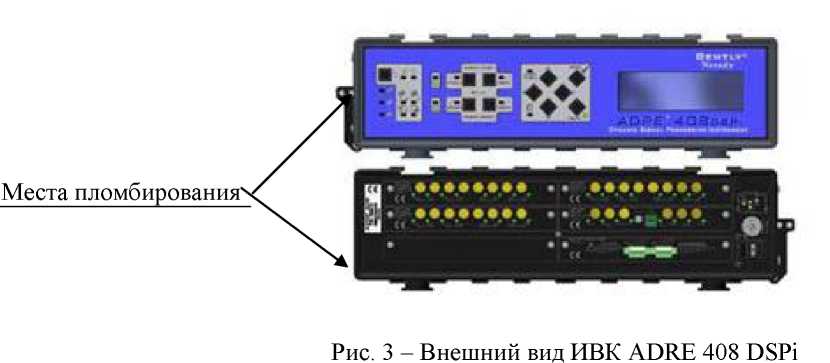

SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта типографским способом, а на переднюю панель приборов методом трафаретной печати со слоем защитного покрытия.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика (методы) измерений приведены в следующих документах:
-
- «Комплексы измерительно-вычислительные для мониторинга работающих механизмов
3500/40, 3500/42М, 3500/44М, 3500/45, 3500/46М, 3500/50, 3500/53, 3500/60, 3500/61, 3500/62, 3500/63, 3500/64, 3500/65, 3500/70М, 3500/72М, 3500/77М. Руководство по эксплуатации»;
-
- «Комплексы измерительно-вычислительные для мониторинга работающих механизмов 1900/65А. Руководство по эксплуатации»;
-
- «Комплексы измерительно-вычислительные для мониторинга работающих механизмов ADRE 408 DSPi. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к ИВКГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного тока в диапазоне V10-16 ... 30 А»
ГОСТ 8.027-01 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»
ГОСТ 8.028-86 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления»
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»
ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»
Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийВыполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется согласно МИ 2539-99 «Государственная система обеспечения единства измерений. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».
Основные средства поверки и их основные метрологические характеристики приведены в таблице 7.
Таблица 7
|
Средства измерений |
Характеристики |
Погрешность |
|
Калибратор универсальный 9100 |
Диапазон воспроизведения: от 0 до 1050 В; от 0 до 20А; от 0 до 400 МОм |
0,004 %; 0,01 %; 0,01 %; |
|
Мультиметр цифровой Keithley 2002 |
Диапазон измерения: 0 до 20 мА |
0,005 % |
Изготовитель
Фирма "Bently Nevada Inc", США.
Адрес: 1631 Bently Parkway South Minden, NV 89423 USA
Телефон: 1 775 782 3611, 1 800 227 5514
Факс: 1 775 215 2876
Заявитель
ООО «ДжиИ РУС»
Адрес: 123317, г. Москва, наб. Пресненская, д. 10,
Тел. (495) 739-68-11
Факс (495) 793-68-01
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип работы ИВК основан на измерении входных аналоговых сигналов (входные каналы) с последующим сравнением с программируемыми пользователем установками о достижении предельных значений измеряемых величин и выдачи управляющего сигнала (выходные каналы) в систему аварийной защиты. Результаты измерений используются для предотвращения повреждения или разрушения работающих механизмов и защиты обслуживающего персонала.
ИВК построены по блочно-модульному типу и состоят из модуля управления, модулей измерительных в различных комбинациях, определяемых заказом, блока питания, приборной стойки. Каждый ИВК имеет несколько модификаций, отличающихся количеством измерительных модулей, номенклатурой измеряемых параметров, длиной измерительных кабелей. Измерительные модули имеют от 1 до 32 каналов, принимающих выходные сигналы от датчиков и преобразующих сигналы в форму, удобную для измерений, и сравнивающих преобразованные сигналы с запрограммируемыми пользователем порогами сигнализации.
При помощи программ конфигурирования шасси каждый канал можно запрограммировать на выполнение конкретных функций.
Таблица 6 - Комплектность
|
№№ п/п |
Наименование изделия |
Кол-во |
|
1 |
Комплекс измерительно-вычислительный для мониторинга работающих механизмов 3500/40 (3500/42М, 3500/44М, 3500/45, 3500/46М, 3500/50, 3500/53, 3500/60, 3500/61, 3500/62, 3500/63, 3500/64, 3500/65, 3500/70М, 3500/72М, 3500/77М, 1900/65А, ADRE 408 DSPi) |
1 шт. |
|
2 |
Модуль управления |
1 шт. |
|
3 |
Блок питания |
1 шт. |
|
4 |
Приборная стойка |
1 шт. |
|
5 |
Руководство по эксплуатации |
1 экз. |
|
6 |
Паспорт |
1 экз. |
|
7 |
ПО 3500 Configuration Software (1900 Configuration Software, Adre Sxp.) на компакт-диске с описанием |
1 шт. |
Основные метрологические и технические характеристики приведены в таблицах 2-5.
Таблица 2 - Метрологические характеристики ИВК
|
№ п/п |
Модель |
Диапазон входного сигнала |
Диапазон выходного сигнала |
Кол-во каналов вход/выход1 |
Погрешность2 |
|
1 |
3500/40 |
Напряжение постоянного тока: от минус 24 до 0 В |
- |
4/нет |
5 = ±1 % |
|
2 |
3500/42М |
Напряжение постоянного тока: от минус 24 до 0 В |
Сила постоянного тока: от 4 до 20 мА |
4/4 |
5 = ±1 % |
|
3 |
3500/44М |
Напряжение постоянного тока: от минус 24 до 0 В |
Сила постоянного тока: от 4 до 20 мА |
4/4 |
5 = ±1 % |
|
4 |
3500/45 |
Напряжение постоянного тока: от минус 24 до 0 В |
Сила постоянного тока: от 4 до 20 мА |
4/4 |
5 = ±1 % |
|
5 |
3500/46М |
Напряжение постоянного тока: от минус 24 до 0 В |
Сила постоянного тока: от 4 до 20 мА |
4/4 |
5 = ±1 % |
|
6 |
3500/50 |
Напряжение постоянного тока: от минус 24 до плюс 10 В |
Сила постоянного тока: от 4 до 20 мА |
2/2 |
5 = ±0,01 % |
|
7 |
3500/53 |
Напряжение постоянного тока: от минус 24 до плюс 10 В |
Сила постоянного тока: от 4 до 20 мА |
1/1 |
5 = ±0,01 % |
|
8 |
3500/60 |
Термопары:3 E, J, K, T |
- |
6/нет |
Д = ±3 °С |
|
Термопреобразователи со- 4 противления: Pt100; Ni120; Cu10 | |||||
|
9 |
3500/61 |
Термопары:3 E, J, K, T |
Сила постоянного тока: от 4 до 20 мА |
6/6 |
Д = ±3 °С |
|
Термопреобразователи со- 4 противления: Pt100; Ni120; Cu10 |
|
№ п/п |
Модель |
Диапазон входного сигнала |
Диапазон выходного сигнала |
Кол-во каналов вход/выход1 |
Погрешность2 |
|
10 |
3500/62 |
Напряжение постоянного тока: от минус 10 до плюс 10 В |
- |
6/нет |
5 = ±1 % |
|
Сила постоянного тока: от 4 до 20 мА | |||||
|
11 |
3500/63 |
Напряжение постоянного тока: от минус 24 до 0 В |
Сила постоянного тока: от 4 до 20 мА |
6/6 |
5 = ±1 % |
|
12 |
3500/64 |
Напряжение постоянного тока: от минус 24 до 0 В |
Сила постоянного тока: от 4 до 20 мА |
4/4 |
5 = ±1 % |
|
13 |
3500/65 |
Термопары:3 E, J, K, T |
- |
16/нет |
Д = ±3 °С |
|
Термопреобразователи со- 4 противления: Pt100; Ni120; Cu10 | |||||
|
14 |
3500/70М |
Напряжение постоянного тока: от минус 24 до 0 В |
Сила постоянного тока: от 4 до 20 мА |
4/4 |
5 = ±1 % |
|
15 |
3500/72М |
Напряжение постоянного тока: от минус 24 до 0 В |
- |
4/нет |
5 = ±1 % |
|
16 |
3500/77М |
Напряжение постоянного тока: от 0,5 до 10 В |
- |
4/нет |
5 = ±1 % |
|
17 |
1900/65А |
Термопары:3 E, J, K, T |
Сила постоянного тока: от 4 до 20 мА |
8/4 |
5 = ±1 % |
|
Термопреобразователи со- 4 противления: Pt100; Ni120; Cu10 | |||||
|
Напряжение постоянного тока: от минус 24 до 0 В | |||||
|
Сила постоянного тока: от 4 до 20 мА | |||||
|
18 |
ADRE 408 DSPi |
Напряжение постоянного тока: от минус 25 до 25 В |
- |
от 8 до 32 / нет |
5 = ±1 % |
'Количество входных каналов при измерении аналоговых сигналов / количество выходных каналов при воспроизведении аналоговых сигналов
2Пределы допускаемой относительной (6)/абсолютной (Д) погрешности измерения (воспроизведения).
3Диапазон значений входного напряжения постоянного тока, соответствующий типу термопары, приведен в таблице 3.
4Диапазон значений входного сопротивления постоянного тока, соответствующий типу термопреобразователя сопротивления, приведен в таблице 4.
Таблица 3 - Выходные значения термопар
|
Тип термопары |
Диапазон измерения температуры, °С |
Диапазон входного напряжения, мВ |
|
E |
от минус 100 до плюс 1000 |
от минус 5,237 до плюс 76,373 |
|
J |
от минус 100 до плюс 1200 |
от минус 8,095 до плюс 69,553 |
|
K |
от минус 180 до плюс 1372 |
от минус 6,458 до плюс 54,886 |
|
T |
от минус 200 до плюс 400 |
от минус 6,258 до плюс 20,872 |
Таблица 4 - Выходные значения термопреобразователей сопротивления
|
Тип термопреобразователя сопротивления |
Диапазон измерения температуры, °С |
Диапазон входного сопротивления, Ом |
|
Pt100 |
от минус 200 до плюс 850 |
от 18,52 до 390,48 |
|
Ni120 |
от минус 60 до плюс 180 |
от 69,45 до 223,21 |
|
Cu10 |
от минус 180 до плюс 200 |
от 20,53 до 185,60 |
Таблица 5 - Технические характеристики ИВК
|
Характеристика |
Значение |
|
Рабочие условия применения,: | |
|
- температура, °С: | |
|
для моделей: 3500/40, 3500/42М, 3500/44М, 3500/45, 3500/46М, | |
|
3500/50, 3500/53, 3500/60, 3500/61, 3500/62, 3500/63, 3500/64, |
от минус 30 до плюс 65 |
|
3500/65, 3500/70М, 3500/72М, 3500/77М | |
|
для модели 1900/65 А |
от минус 20 до плюс 70 |
|
для модели: ADRE 408 DSPi |
от 0 до плюс 50 |
|
- относительная влажность при 25 °С, % |
80 |
|
Габаритные размеры (В*Ш>Г), мм: | |
|
для моделей: 3500/40, 3500/42М, 3500/44М, 3500/45, 3500/46М, | |
|
3500/50, 3500/53, 3500/60, 3500/61, 3500/62, 3500/63, 3500/64, |
241,3x24,4x241,8 |
|
3500/65, 3500/70М, 3500/72М, 3500/77М | |
|
для модели 1900/65 А |
197x150x74,4 |
|
для модели: ADRE 408 DSPi |
361x410x100 |
|
Масса, кг, не более: | |
|
для моделей: 3500/40, 3500/42М, 3500/44М, 3500/45, 3500/46М, |
Л О1 |
|
3500/60, 3500/61, 3500/65, 3500/70М, 3500/72М, 3500/77М |
0,91 |
|
для моделей: 3500/50, 3500/53, 3500/62, 3500/63, 3500/64, 3500/60, |
Л QO |
|
3500/61, 3500/62, 3500/65, 3500/70М, 3500/72М, 3500/77М |
0,82 |
|
для модели 1900/65 А |
0,77 |
|
для модели ADRE 408 DSPi |
9,5 |
|
Напряжение питания: | |
|
для моделей: 3500/40, 3500/42М, 3500/44М, 3500/45, 3500/46М, | |
|
3500/50, 3500/53, 3500/60, 3500/61, 3500/62, 3500/63, 3500/64, |
24 В постоянного тока |
|
3500/65, 3500/70М, 3500/72М, 3500/77М | |
|
для модели 1900/65 А |
от 18 до 36 В постоянного тока |
|
для модели: ADRE 408 DSPi |
от 90 до 264 В переменного тока |
|
Средняя наработка на отказ, не менее, ч | |
|
для моделей: 3500/40, 3500/42М, 3500/44М, 3500/45, 3500/46М, | |
|
3500/50, 3500/53, 3500/60, 3500/61, 3500/62, 3500/63, 3500/64, |
400 000 |
|
3500/65, 3500/70М, 3500/72М, 3500/77М | |
|
для модели 1900/65 А |
100 000 |
|
для модели: ADRE 408 DSPi |
50 000 |
|
Характеристика |
Значение |
|
Срок службы, не менее, лет | |
|
для моделей: 3500/40, 3500/42М, 3500/44М, 3500/45, 3500/46М, | |
|
3500/50, 3500/53, 3500/60, 3500/61, 3500/62, 3500/63, 3500/64, |
10 |
|
3500/65, 3500/70М, 3500/72М, 3500/77М | |
|
для модели 1900/65 А |
4 |
|
для модели ADRE 408 DSPi |
5 |
