Номер по Госреестру СИ: 64996-16
64996-16 Преобразователи перемещения токовихревые
(21000)
Назначение средства измерений:
Преобразователи перемещения токовихревые 21000 (далее - преобразователи)
предназначены для преобразования осевого перемещения и виброперемещения в пропорциональный электрический сигнал, используемый в составе комплекса глубокой переработки тяжёлых остатков (завод ОАО «ТАИФ-НК», г. Нижнекамск).
Внешний вид.

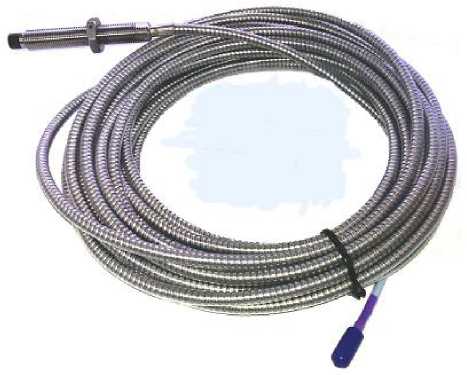

Преобразователи перемещения токовихревые
Рисунок № 1
Внешний вид.

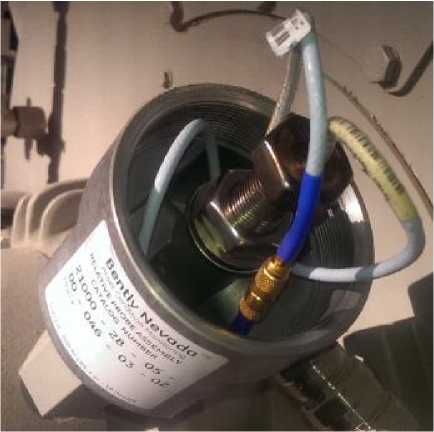

Преобразователи перемещения токовихревые
Рисунок № 2
Внешний вид.

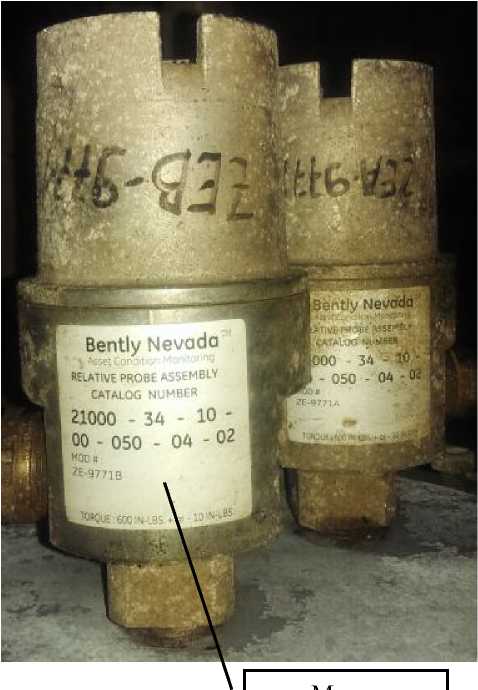

Преобразователи перемещения токовихревые
Рисунок № 3
Поверка
Поверкаосуществляется в соответствии с документом МП 64996-16 «Преобразователи перемещения токовихревые 21000. Методика поверки», утвержденным ФГУП «ВНИИМС» 27.05.2016 г. Основные средства поверки:
- эталон 2 разряда единиц длины, скорости и ускорения при колебательном движении твердого тела по МИ 2070-90.
Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке.
Знак поверки (наклейка) наносится на боковую сторону преобразователя перемещения токовихревого 21000 или на свидетельство о поверке.
Изготовитель
Фирма «Bently Nevada, Inc.», США
Адрес: 1631 Bently Parkway South Minden, Nevada 89423, США Тел.: +1 775 782 3611
Факс: +1 775 215 2876
Web: www.ge-mcs.com/bently-nevada
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Тел./факс: (495) 437-55-77/437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Изменение расстояния в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения или тока (в зависимости от комплектации).
Конструктивно датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа.
Внешний вид преобразователей показан на рисунке 1.
050 -<м
JWfri «О А У'-
[gently Nevddfl*
Hrvi
Коо 34 - 10 '■
я
Bently Nevada
RELATIVE PROBE ASSEMBLY
. CATALOG NUMBER
21000 - 34 - 10 ' 00 - 050 - 04 - 02 woes
№7718
Место нанесения знака поверки (наклейка)
Рисунок 1.
Лист № 2
Всего листов 3
Таблица 1
Наименование характеристики |
Значение характеристики |
Диапазон измерения осевого перемещения, мм |
от - 2 до + 2 |
Диапазон измерения радиального виброперемещения, мкм |
от 0,1 до 200 |
Диапазон рабочих частот, Гц |
от 0 до 10000 |
Номинальное значение коэффициента преобразования, В/мм |
7,87 |
Пределы отклонения коэффициента преобразования от номинального значения, % |
±6,5 |
Неравномерность частотной характеристики, % |
±2,5 |
Нелинейность амплитудной характеристики, % |
±1,5 |
Пределы допускаемой основной относительной погрешности измерения,% |
±3 |
Пределы допускаемой дополнительной относительной погрешности измерения при изменении температуры окружающей среды на 10 °С, % |
±0,2 |
Нормальная область значений температур, °С |
20±5 |
Напряжение питания, В |
от - 17,5 до + 26 |
Потребляемая мощность, Вт |
0,82 |
Габаритные размеры преобразователя (диаметр х длина), мм, не более |
83,3x300 |
Масса комплекта, кг, не более |
1,1 |
Рабочие условия эксплуатации: |
от - 50 |
- диапазон температур, °С |
до + 100 |
