Номер по Госреестру СИ: 68109-17
68109-17 Преобразователи частоты вращения токовихревые
(BN-330105-02-12-05-02-05)
Назначение средства измерений:
Преобразователи частоты вращения токовихревые В№330105-02-12-05-02-05 (далее -преобразователи) предназначены для измерения частоты вращения валов газовых турбин, установленных на объекте «Верхнечонскнефтегаз», Иркутская область.
Внешний вид.
Преобразователи частоты вращения токовихревые
Рисунок № 1
Внешний вид.
Преобразователи частоты вращения токовихревые
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 159728
ID в реестре СИ - 382128
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
исполнение №1,
Производитель
Изготовитель - Фирма "Bently Nevada, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет содержит данные по количеству типов средств измерений в ФГИС АРШИН и позволяет осуществлять выборки записей по дружественным и недружественным странам и группам СИ (более 850 групп). Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кроме того, в отчете строится "Гистограмма по дружественным странам", которая наглядно показывает частоту распределение процентного соотношения между дружественными и недружественными странами. По оси OX откладывается в % кол-во типов СИ дружественных стран от 0 до 100%, а по оси OY кол-во групп СИ. Таким образом, в первую колонку попадут только те группы СИ, у которых кол-во типов СИ дружественных стран не превышает 10%. Гистограмма имеет возможность масштабирования и экспорта данных в Exel.
Бесплатный
Статистика
Кол-во поверок - 29
Выдано извещений - 0
Кол-во периодических поверок - 26
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1095 дн.
Приказы РСТ, где упоминается данный тип СИ
№1584 от 2017.07.20 Об утверждении типов средств измерений
Наличие аналогов СИ: Преобразователи частоты вращения токовихревые (BN-330105-02-12-05-02-05)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
68109-17 Преобразователи частоты вращения токовихревые (BN-330105-02-12-05-02-05) Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
41153-09 Аппаратура виброконтроля (СВКА 1) Акционерное общество «НПО измерительной техники» (АО «НПО ИТ») (РОССИЯ Московская обл., г. Королев; ООО "НПФ "ВИБРОН", г.Москва (срок свидетельства: 29.08.2024 г.)) |
Все средства измерений Акционерное общество «НПО измерительной техники» (АО «НПО ИТ»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15541-10 01.04.2015 |
Преобразователи виброскорости, BN-9200, BN-74712, BN-47533, BN-86205, BN-330505, BN-Velomitor Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
49120-12 17.02.2027 |
Приборы для измерения параметров электродвигателей (генераторов), AnomAlert Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
50992-12 20.07.2022 |
Тахометры, 3500/50 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
51466-12 24.08.2022 |
Виброанализаторы портативные, Scout 100 и Scout 140 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51765-12 24.08.2022 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, 3500/40, 3500/42М, 3500/44М, 3500/45, 3500/46М, 3500/50, 3500/53, 3500/60, 3500/61, 3500/62, 3500/63, 3500/64, 3500/65, 3500/70М, 3500/72М, 3500/77М, 1900/65А, ADRE 408 DSPi Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
54763-13 09.07.2024 |
Измерители воздушного зазора, 4000 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
56550-14 27.12.2024 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, BN-Trendmaster DSM Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
56999-14 |
Преобразователи виброскорости, BN-330525-02 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
58021-14 13.05.2024 |
Преобразователи виброскорости, Velomitor CT 190501 мод. 177962 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
3 года | |
|
58585-14 25.09.2019 |
Калибраторы преобразователей перемещения токовихревых с микрометрической головкой, 3300XL Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
63470-16 |
Преобразователи перемещения токовихревые, 21000 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63471-16 |
Преобразователи перемещения токовихревые, 32000 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63692-16 |
Трансмиттеры, 991 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63695-16 |
Трансмиттеры вибрационные, 990 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
64996-16 |
Преобразователи перемещения токовихревые, 21000 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
65086-16 09.09.2026 |
Преобразователи виброускорения , 330447 SEW Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
68084-17 |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов, 1701 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
68109-17 |
Преобразователи частоты вращения токовихревые, BN-330105-02-12-05-02-05 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
68359-17 |
Усилители заряда модификации, BN-86517-01-01-01-02 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
68360-17 |
Преобразователи частоты вращения токовихревые, BN-330106-05-30-05-02-05 Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
80246-20 |
Преобразователи перемещения токовихревые, BN3300XL Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Отчет IS_6 представляет собой инструмент, позволяющий получить сводную информацию по областям измерений и соотношении между импортными, отечественными и недружественными странами по количеству поверок, типов СИ и производителей. Для построения отчета необходимо выбрать интересующий год и нажать кнопку "Далее".
Отчет представляет собой таблицу с 3 колонками по группам стран (отечественные, импортные и недружественные), где для каждой из областей измерений приводится сводная статистика по количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
Кто поверяет Аппаратура виброконтроля (СВКА 1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 26 | 0 | 26 | 0 | 26 | 0 | 26 |
Стоимость поверки Аппаратура виброконтроля (СВКА 1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на корпус вторичного преобразователя методом наклейки и на титульный лист паспорта методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям частоты вращения токовихревым BN-330105-02-12-05-02-05Техническая документация фирмы «Bently Nevada, Inc.», США
Поверка
Поверкаосуществляется по документу МП 204/3-21-2016 «Преобразователи частоты вращения токовихревые В\-3СИ'.)105-02-12-05-02-05, фирмы «Bently Nevada, Inc.», США. Методика поверки», утвержденному ФГУП «ВНИИМС» «22» декабря 2016 г.
Основные средства поверки:
-
- Стенд СП31 (Госреестр СИ № 61681-15)
-
- Частотомер электронно-счетный ЧЗ-38 (Госреестр № 3433-73)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых преобразователей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт.
Изготовитель
Фирма «Bently Nevada, Inc.», СШААдрес: 1631 Bently Parkway South Minden, Nevada 89423, США
Телефон: +1 775 782 3611
Факс: +1 775 215 2876
W eb-сайт: www.ge-mcs.com/bently-nevada
Заявитель
Общество с ограниченной ответственностью «ДжиИ Рус» (ООО «ДжиИ Рус») ИНН: 7705574092
Адрес: 123317 г. Москва, Пресненская наб., д.10
Телефон: +7 (495) 937 11 11
Факс: +7 (495) 937 11 12
Web-сайт: http://www.ge.com/ru
E-mail: rcis.info@ge.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия преобразователей основан на возбуждении вихревых токов в объекте измерений. Встроенный во вторичный преобразователь высокочастотный генератор возбуждает катушку индуктивности первичного преобразователя, которая в свою очередь создает высокочастотное магнитное поле, проникающее в материал объекта измерений, вследствие чего в нём наводятся вихревые токи. При прохождении метки или профиля зуба зубчатого колеса, установленного на контролируемом вращающемся валу вблизи первичного преобразователя, возникает изменение его магнитного поля, а следовательно и изменение комплексного сопротивления катушки индуктивности первичного преобразователя, которое измеряется и преобразуется вторичным преобразователем в импульсы выходного напряжения. Количество и частота следования импульсов зависит от количества меток (количества зубцов зубчатого колеса) и частоты вращения контролируемого вала.
Конструктивно преобразователи частоты вращения токовихревые bN-330105-02-12-05-02-05 состоят из первичного преобразователя модификации bN-330105-02-12-05-02-05 (далее -первичный преобразователь), вторичного преобразователя и соединительного кабеля.
Вторичный преобразователь имеет две модификации: BN-30180-91-05 и BN-330180-51-05, различающиеся между собой длиной подключаемого соединительного кабеля.
Преобразователи изготовлены в трёх исполнениях, которые приведены в таблице 1.
Таблица 1 - Исполнения преобразователей частоты вращения токовихревых В\-330К)5-02-12-05-02-05
|
№ исполнения |
Состав исполнения |
Зав № |
|
1 |
Первичный преобразователь модификации В№330105-02-12-05-02-05 Вторичный преобразователь модификации BN-30180-91-05 |
KE222 КТ222 |
|
2 |
Первичный преобразователь модификации В№330105-02-12-05-02-05 Вторичный преобразователь модификации BN-30180-51-05 |
KE351 KT351 |
|
3 |
Первичный преобразователь модификации В№330105-02-12-05-02-05 Вторичный преобразователь модификации BN-30180-51-05 |
KE352 KT352 |
Общий вид первичного преобразователя модификации В№330105-02-12-05-02-05 приведен на рисунке 1.
Общий вид вторичных преобразователей модификаций BN-30180-91-05 и BN-330180-51-05 приведен на рисунке 2.
Схема пломбировки от несанкционированного доступа и место нанесения знака утверждения типа приведены на рисунке 2.

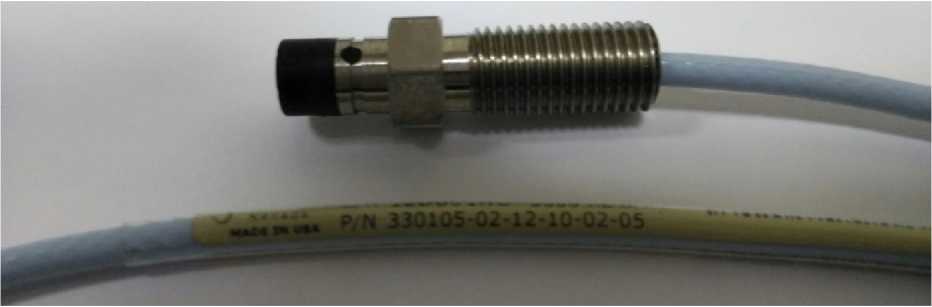

Рисунок 1 - Общий вид первичного преобразователя модификации BN-330105-02-12-05-02-05
Место нанесения знака утверждения типа
OUTPUT - 7.87 V/mm (200 mV/mil)
5 METRE SYSTEM
P/N: 330180 — 51—05
BN-330180-51-05
|
Я ■ ■ ’ | |
|
Г 5 ммнт system Г РМ 330180-^-05 ДУ 00'217/ Г 87 V-'ijuv л1У7т>> |
Места
опломбирования

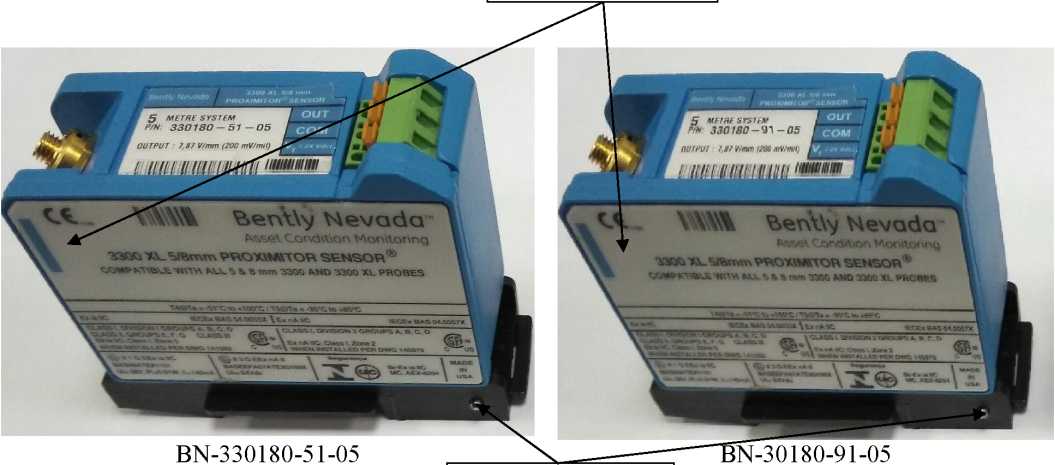

Рисунок 2 - Общий вид вторичных преобразователей модификаций BN-30180-91-05 и BN-330180-51-05
Таблица 3 -
|
Наименование |
Обозначение |
Кол-во |
|
Первичный преобразователь модификации |
Зав. № KE222,KE351, | |
|
BN-330105-02-12-05-02-05 |
KE352 | |
|
Вторичный преобразователь модификации BN-30180-91-05 |
Зав. № KT222 |
1 шт. |
|
Вторичный преобразователь модификации BN-30180-51-05 |
Зав. № KT351, KT352 |
2 шт. |
|
Соединительный кабель |
3 шт. | |
|
Паспорт |
3 экз. | |
|
Методика поверки |
МП 204/3-21-2016 |
1 экз. |
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерения частоты вращения, об/мин |
от 5 до 8000 |
|
Пределы допускаемой основной относительной погрешности измерения частоты вращения, % |
±0,5 |
|
Напряжение питания вторичного преобразователя (пост.), В |
от 18 до 30 |
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
20±5 |
|
Пределы допускаемой дополнительной относительной погрешности измерения частоты вращения в диапазоне рабочих температур, % |
±0,02 |
|
Условия эксплуатации:
|
от -51 до +177 от -35 до +85 |
|
Габаритные размеры: первичного преобразователя (диаметр х длина), мм, не более вторичного преобразователя (длина х ширина х высота), мм, не более |
1Сх25С 81,3x61,2x63,5 |
|
Масса первичного преобразователя с вторичным преобразователем, г, не более |
700 |
