№2381 от 19.11.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 57972
О переоформлении свидетельства об утверждении типа средства измерений № 48414 "Виброанализаторы портативные моделей Scout 100 и Scout 140" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 2381 от 19.11.2018
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ19 ноября 2018 г.
2381
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 48414 «Виброанализаторы портативные моделей Scout 100 и Scout 140» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее-Административный регламент), и в связи с обращениями ООО «ДжиИ Рус Инфра» от 18 октября 2018 г. № 101/18 и № 102/18, приказываю:
-
1. Внести изменения в описание типа на виброанализаторы портативные моделей Scout 100 и Scout 140, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 51466-12, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу МП 51466-12 «Виброанализаторы портативные моделей Scout 100 и Scout 140. Методика поверки с изменением № 1», утверждённому ФГУП «ВНИИМС» 2 августа 2018 г., и распространить действие документа на виброанализаторы портативные моделей Scout 100 и Scout 140, выпущенные после даты издания приказа о переоформлении свидетельства об утверждении типа № 48414.
-
3. Переоформить свидетельство об утверждении типа № 48414
«Виброанализаторы портативные моделей Scout 100 и Scout 140», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 51466-12, в связи с внесением изменений в методику поверки и переименованиям организации-изготовителя с фирма «Bently Nevada, Inc», США на фирма «Bently Nevada, LLC», США.
-
4. Управлению метрологии (Д.В.Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
\__________—__________/
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «19» ноября 2018 г. № 2381
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Виброанализаторы портативные моделей Scout 100 и Scout 140
Назначение средства измеренийВиброанализаторы портативные моделей Scout 100 и Scout 140 (далее -виброанализаторы) предназначены для измерения характеристик абсолютной и относительной вибрации, скорости вращения валов, а также проведения спектрального анализа динамических сигналов.
Описание средства измеренийВиброанализаторы представляют собой двух или четырехканальные приборы, принцип действия которых основан на преобразовании аналоговых сигналов, поступающих от первичных преобразователей, и дальнейшей их обработке. В качестве первичных преобразователей могут использоваться акселерометры, велосиметры, вихретоковые преобразователи, тахометры, а также преобразователи с выходом по напряжению или току. Виброанализаторы позволяют осуществлять спектральный анализ на основе быстрого преобразования Фурье (БПФ), а также осуществлять двухплоскостную балансировку. Виброанализаторы модели Scout 100 имеют два измерительных канала, модель Scout 140 -четыре измерительных канала.
Виброанализаторы снабжены жидкокристаллическим дисплеем.
Общий вид виброанализатора представлен на рисунке 1.
Программное обеспечениеВиброанализаторы имеют встроенное и внешнее программное обеспечение (ПО).
Встроенное программное обеспечение представляет собой микропрограмму предназначенную для обеспечения нормального функционирования прибора, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым.
Внешнее программное обеспечение Ascent 2011 Level 2, устанавливаемое на персональный компьютер, позволяет сконфигурировать прибор для проведения испытаний, регистрировать и сохранять результаты измерений.
Уровень защиты ПО от преднамеренных и непреднамеренных воздействий по Р 50.2.077-2014 соответствует уровню «высокий».
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Внешнее | |
|
Идентификационное наименование ПО |
Ascent 2011 Level 2 |
|
Номер версии (идентификационный номер) ПО |
11.4.2 и выше |
|
Другие идентификационные данные (если есть) |
- |
|
Встроенное | |
|
Идентификационное наименование ПО |
Микропро-грамма |
|
Номер версии (идентификационный номер) ПО |
11.4.0 и выше |
|
Другие идентификационные данные (если есть) |
- |

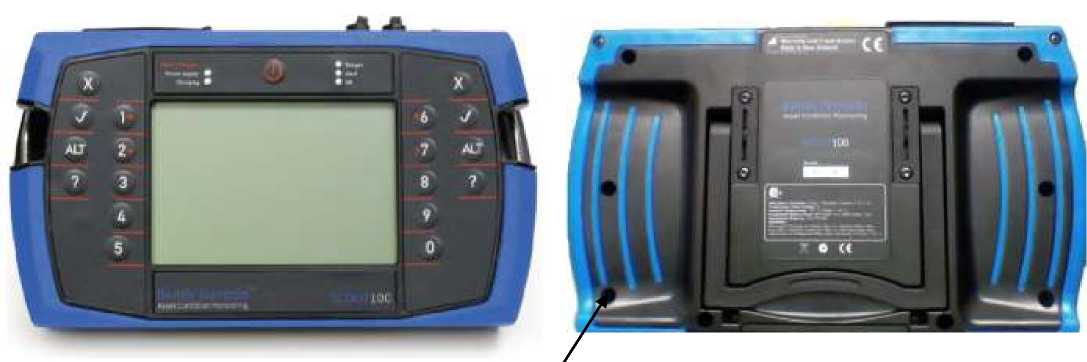

Место пломбирования
Рисунок-1 - Общий вид виброанализаторов портативных моделей Scout 100 и Scout 140.
Метрологические и технические характеристикиОсновные метрологические и технические характеристики виброанализаторов приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значения |
|
Диапазоны входного напряжения по каналу измерения постоянного тока, В |
от -20 до +20 включ. от 0 до +20 включ. от -10 до +10 включ. от -20 до 0 включ. |
|
Диапазон входного напряжения по каналу измерения напряжения переменного тока, В |
от 0,1 до 6 включ. |
|
Диапазон измерения частоты вращения, об/мин (Гц) |
от 10 до 300000 включ. (от 0,2 до 5000 включ.) |
|
Диапазон частот напряжения переменного тока, Гц |
от 1 до 40000 включ. |
|
Пределы допускаемой приведенной к диапазону измерения погрешности по каналу измерения напряжения постоянного тока, % (дБ) |
±1 (0,1) |
|
Пределы допускаемой относительной погрешности по каналу измерения напряжения переменного тока на базовой частоте 100 Гц, % (дБ) |
±1 (0,1) |
|
Неравномерность амплитудно-частотной характеристики в диапазонах частот, дБ, не более: от 10 до 15000 Гц включ. от 1 до 40000 Гц включ. |
±0,1 ±3 |
|
Пределы допускаемой приведенной к диапазону измерения погрешности по каналу измерения частоты вращения, % |
±0,1 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
7,4 |
|
Потребляемая мощность, В^А, не более |
10 |
Продолжение таблицы 2
|
Наименование характеристики |
Значения |
|
Время непрерывной работы, ч, не более |
10 |
|
Срок службы, лет, не менее |
8 |
|
Условия эксплуатации:
|
от -10 до 50 до 95 |
|
Интерфейс связи с компьютером |
USB/Ethernet |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
252х148х60 |
|
Масса, кг, не более |
1,2 |
наносится на титульный лист паспорта типографским способом, а на виброанализатор клеится наклейка с изображением знака утверждения типа.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
№№ пп |
Наименование изделия |
Кол-во |
|
1 |
Виброанализатор портативный модель Scout 100 (Scout 140) |
1 шт. |
|
2 |
Встроенное ПО Ascent |
1 шт. |
|
3 |
Внешнее ПО * |
1 шт. |
|
4 |
Руководство по эксплуатации совмещенное с паспортом |
1 шт. |
|
5 |
Методика поверки |
1 шт. |
* - поставляется по требованию заказчика
Поверкаосуществляется по документу МП 51466-12 «Виброанализаторы портативные моделей Scout 100 и Scout 140. Методика поверки с изменением № 1», утвержденному
ФГУП «ВНИИМС» 2 августа 2018 г.
Основные средства поверки: калибратор универсальный 9100 (регистрационный номер № 25985-09) (диапазон воспроизведения напряжения постоянного тока от 0 до 1050 В, погрешность 0,004 %; диапазон воспроизведения напряжения переменного тока от 0 до 1050 В, погрешность 0,025 %; диапазон воспроизведения частоты от 0 Гц до 10 МГц, погрешность 0,0025 %)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе
Нормативные и технические документы, устанавливающие требования к виброанализаторам портативным моделей Scout 100 и Scout 140ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»
Техническая документация фирмы-изготовителя
ИзготовительФирма "Bently Nevada LLC", США
Адрес: 1631 Bently Parkway South Minden, NV 89423 USA
Телефон: 1 775 782 3611, 1 800 227 5514 Факс: 1 775 215 2876
ЗаявительОбщество с ограниченной ответственностью «ДжиИ Рус Инфра»
(ООО «ДжиИ Рус Инфра»)
ИНН 7703636314
Адрес: 123317, г. Москва, наб. Пресненская, д. 10
Тел.: (495) 739-68-11, факс: (495) 793-68-01
Web-сайт: www.ge.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46 Телефон/факс: (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
