Номер по Госреестру СИ: 50181-12
50181-12 Анализаторы серы
(модели ASOMA 682-HP-EX, ASOMA 682T-HP)
Назначение средства измерений:
Анализаторы серы модели ASOMA 682T-HP-EX, ASOMA 682T-HP (далее - анализаторы) предназначены для определения массовой доли общей серы в потоке нефти, нефтепродуктов.
Внешний вид.
Анализаторы серы
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 28.04.2027
Номер записи - 139567
ID в реестре СИ - 361967
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, нет данных, модель ASOMA 682Т-HP-EX, мод. ASOMA 682Т-НР-ЕХ, мод. ASOMA 682T-HP-ЕХ, мод. ASOMA 682T-HP-EX, мод. "ASOMA 682T-HP-Ex", Анализатор серы, ASOMA 682Т-HP-EX, ASOMA 682Т-HP, ASOMA 682T-HP-EX, ASOMA 682T-HP, ASOMA 682-HP-EX, ASOMA 682T-HP и др., ASOMA 682-HP-EX, ASOMA 682T-HP, ASOMA 682-HP-EX,
Производитель
Изготовитель - Фирма "AMETEK Process Instruments"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предоставляет информацию о юридических лицах - владельцах средств измерений по номеру типа в Госреестре. При выборе типа СИ обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования типа СИ приводятся данные о количестве СИ в реестре. !!! Отчет очень медленный (один тип СИ обсчитывается 3 минуты), не перестарайтесь при выборе кол-ва анализируемых типов СИ.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Статистика
Кол-во поверок - 80
Выдано извещений - 0
Кол-во периодических поверок - 45
Кол-во средств измерений - 23
Кол-во владельцев - 11
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 684 дн.
Приказы РСТ, где упоминается данный тип СИ
№896 от 2017.04.28 О продлении срока действия свидетельств об утверждении типа средств измерений
№479 от 2014.04.15 О внесении изменений в описание типа на системы измерений количества и показателей качества нефти №464
№2211 от 2020.12.23 О внесении изменений в описание типа на Систему измерений количества и показателей качества нефти № 289 на ПСП "Шешма-Калейкино"
№2299 от 2021.10.18 О внесении изменений в сведения об утвержденных типах средств измерений
№2637 от 2021.11.24 О внесении изменений в сведения об утвержденных типах средств измерений 69082-17, 71647-18, 79613-20, 80125-20, 80735-20, 80779-20, 81024-21, 81025-21, 81026-21, 81750-21
№2677 от 2021.11.30 О внесении изменений в сведения об утвержденных типах средств измерений 74848-19, 77526-20, 80782-20
№489 от 2022.02.28 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (31)
№2145 от 2022.08.29 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
№197 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Инструмент" (ТК 095)
№357 от 2024.02.09 ПРИКАЗ_Об утверждении типов средств измерений (15)
№1294 от 2024.05.28 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (9)
№1532 от 2024.06.26 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2001 от 2024.08.23 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Анализаторы серы (модели ASOMA 682-HP-EX, ASOMA 682T-HP)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "AMETEK Process Instruments"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15678-06 01.10.2011 |
Газоанализаторы, 9xx, мод. 900, 909, 910, 919, 920, 921, 922, 930, 931, 932, 933 Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15678-12 12.04.2027 |
Газоанализаторы, 9хх, мод. 900, 910, 920, 930, 931, 931H, 932, 933 Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
16402-07 01.11.2012 |
Анализаторы влажности природного газа, Moisture Chek 2000Р Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
19831-07 15.05.2022 |
Газоанализаторы, 88X-NSL (мод. 880-NSL и 881-NSL) Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
20443-11 27.10.2026 |
Анализаторы температуры точки росы по углеводородам, 241CE II Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
23869-02 |
Анализаторы точки росы, 13-075, 13-100, 13-110, 13-1175, 13-1200, 13-1210 Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
24847-03 |
Анализаторы фотометрические, Western Research 4000 Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
48478-11 |
Анализатор, ta3000R Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
50181-12 28.04.2027 |
Анализаторы серы, модели ASOMA 682-HP-EX, ASOMA 682T-HP Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
52708-13 |
Газоанализатор хроматографический, ta3000R SP Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53446-13 |
Анализаторы кислорода, TM2000 Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
64233-16 |
Анализаторы кислорода, TM2000 Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет содержит информацию о юридических лицах - владельцах средств измерений, попадающих в определенные группы СИ (более 10 тыс. групп). Группы средств измерений представляют собой устойчивые словосочетания (1-3 слова) наиболее часто встречающиеся в названиях типов СИ ФГИС АРШИН.
При выборе обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования группы СИ приводятся данные о количестве типов СИ в группе.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Кто поверяет Анализаторы серы (модели ASOMA 682-HP-EX, ASOMA 682T-HP)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 8 | 0 | 6 | 0 | 8 | 0 | 6 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 7 | 1 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 8 | 0 | 6 | 0 | 8 | 0 | 6 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 4 | 2 | 2 | 0 | 2 | 2 | 0 | |||
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 5 | 2 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Ярославский ЦСМ» (RA.RU.311391) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 12 | 3 | 0 | 10 | 0 | 12 | 0 | 10 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Нижегородский ЦСМ» (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| АКЦИОНЕРНОЕ ОБЩЕСТВО "ТРАНСНЕФТЬ-АВТОМАТИЗАЦИЯ МЕТРОЛОГИЯ"(АО "ТРАНСНЕФТЬ-АВТОМАТИЗАЦИЯ И МЕТРОЛОГИЯ") | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Анализаторы серы (модели ASOMA 682-HP-EX, ASOMA 682T-HP)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
3826 | 5360 |
|
ФБУ Нижегородский ЦСМ Нижегородская область |
2568 | 5360 |
|
ФБУ Ярославский ЦСМ Ярославская область |
9685 | 5360 |
Программное обеспечение
Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
682T-HPR_ rev 1.9A Asoma |
HMI |
1.9A |
1d3b2fec80218d3e8a2 f383ab4cffc6e |
MD5 Hash |
Лист № 3 Всего листов 4 Степень защиты ПО соответствует уровню «С» в соответствии с МИ 3286-2010. Обработка метрологических данных происходит на основе жестко определенного алгоритма без возможности изменения.
Метрологически незначимая часть состоит из ПО, которое используется для обеспечения наилучшей наглядности отображения информации.
Защита ПО осуществляется посредством записи защитного бита при программировании микропроцессора в процессе производства анализаторов. Защитный бит запрещает чтение кода микропрограммы, поэтому модификация программного обеспечения (умышленная или неумышленная) невозможна. Снять защитный бит можно только при полной очистке памяти микропроцессора вместе с программой находящейся в его памяти.
Программное обеспечение не влияет на метрологические характеристики.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на шильдик с индивидуальным номером прибора и может дублироваться на лицевой панели прибора, а также на титульный лист Руководства по эксплуатации анализатора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
ГОСТ Р 51947-2002 "Нефть и нефтепродукты. Определение серы методом энергодисперсионной рентгенофлуоресцентной спектроскопии".
Нормативные и технические документы
Нормативные документы, устанавливающие требования к анализаторам серы модели 682T-HP-EX, 682T-HP
Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений-
- при осуществлении торговли и товарообменных операций;
-
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверка осуществляется по документу МП 50181-12 "Инструкция. Анализаторы серы модели ASOMA 682T-HP-EX, ASOMA 682T-HP". Методика поверки", разработанным и утвержденным ГЦИ СИ ФГУП "ВНИИМС" в 2012 году и входящим в комплект поставки.Основные средства поверки: анализаторы рентгенофлуоресцентные лабораторные с приведенным (в диапазоне массовой доли от 0,1 % до 0,3 %) и относительным (в диапазоне массовой доли св.0,3 % до 6 %) средним квадратическим отклонением не более 1,5 %, стабильные во времени пробы нефти и нефтепродуктов.
Изготовитель
Фирма "AMETEK Process Instruments", СШААдрес: 150 Freeport Road, Pittsburgh, PA 15238, USA.
Заявитель
Фирма "Artvik, Inc", США
Адрес: 30 East, 20th Street, Suite 401, New York, NY 10003, USA
Испытательный центр
ГЦИ СИ ФГУП "ВНИИМС", г. Москва
Принцип действия анализаторов серы модели ASOMA 682T-HP-EX и ASOMA 682T-HP основан на поглощении рентгеновского излучения атомами серы и измерении интенсивности рентгеновского излучения детектором, находящемся на противоположной от источника излучения стороне проточной измерительной ячейки. Интенсивность сигнала обратно пропорциональна содержанию серы. Влияние на интенсивность сигнала других атомов, входящих в состав жидких углеводородов, учитывается и компенсируется встроенным программным обеспечением. Ослабление излучения при его прохождении через ячейку преобразуется с учетом поправки на плотность пробы - в массовую долю соединений серы. Необходимые для расчета данные о плотности пробы вводятся через аналоговый вход от внешнего прецизионного плотномера. Это позволяет проводить измерения в потоке при рабочих давлении и температуре.
Программирование режимов работы и мониторинг состояния осуществляется с помощью сенсорного дисплея, размещенного снаружи или внутри корпуса, и не требует специализированного программного обеспечения.
Проточная кювета представляет собой отрезок трубы из нержавеющей стали с соответствующими "окнами", имеющими специальное покрытие, предохраняющее от эрозии. Окна, расположенные одно против другого и находящиеся на одной линии с источником и детектором, хорошо пропускают рентгеновское излучение и выдерживают высокое давление и температуру. Уникальная конструкция проточной ячейки позволяет отказаться от специальной системы пробоподготовки.
В анализаторе предусмотрен ввод сигнала от плотномера для автоматической корректировки детектируемого рентгеновского излучения при изменении плотности продукта. Плотномер может поставляться вместе с системой по отдельному заказу.
Анализаторы серы модели ASOMA 682T-HP и ASOMA 682T-HP-EX обеспечивают непрерывное определение серы при давлении в потоке до 7 МПа и температуре до 200 оС. Анализаторы могут работать как самостоятельно, так и в составе автоматизированной системой управления для обеспечения оперативных измерений в режиме реального времени.
Анализаторы имеют несколько программируемых аналоговых и дискретных выходов, а также могут быть снабжены интерфейсами Ethernet, Profibus или Modbus.
Анализаторы состоят из: проточной кюветы, головки с рентгеновской трубкой, головки с детектором и соответствующей электроники. Сигнал от детектора поступает в контроллер, где корректируется в соответствии с изменением плотности, после чего используется для расчета массовой концентрации серы по калибровочному уравнению.
Линия пробоотбора анализаторов изготовлена из материала, совместимого с анализируемым продуктом. По окончании анализа продукт возвращается в технологический процесс не загрязненным и не претерпевшим каких-либо изменений.
Анализаторы серы модели ASOMA 682T-HP и ASOMA 682T-HP-EX имеют взрывозащищенное исполнение с маркировкой 1Expx[ia]IICT4 и 1Exd[ia]IIAT4 соответственно.

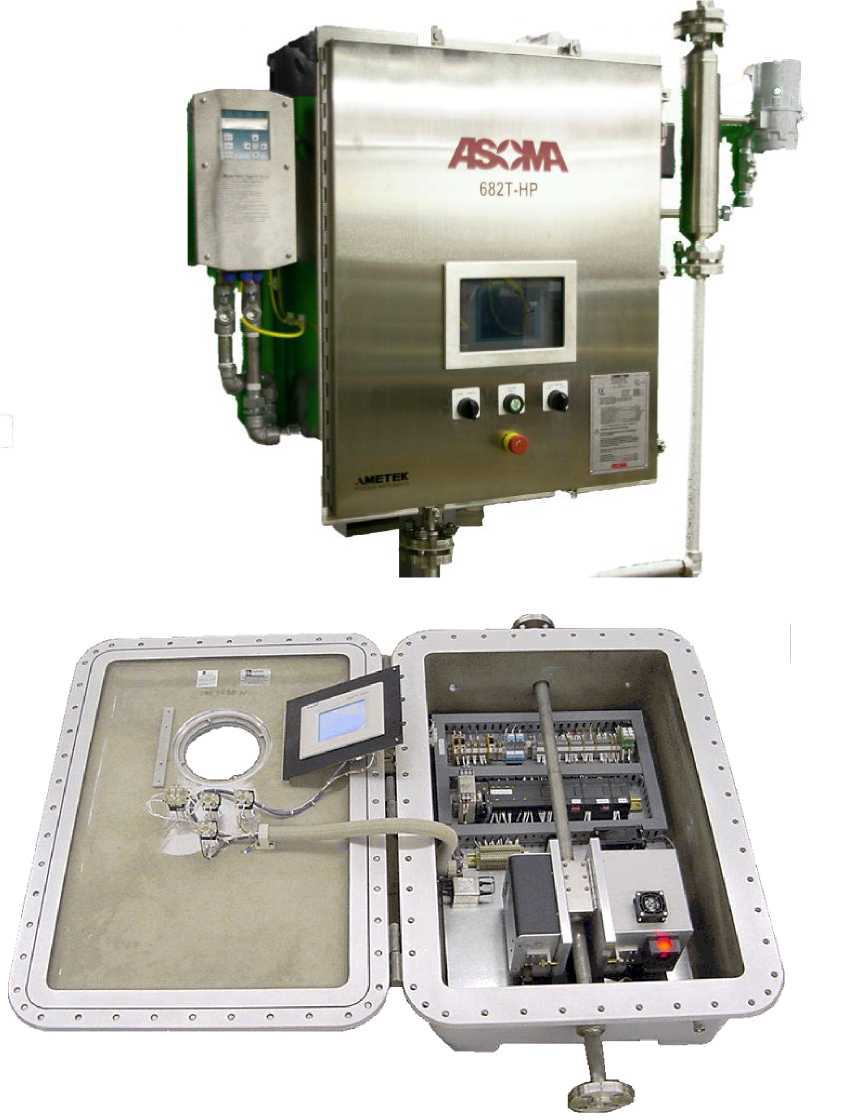

Рис. 1. Фотография общего вида анализаторы серы моделей ASOMA 682T-HP (вверху) и ASOMA 682T-HP-EX (внизу).
Анализатор ASOMA 682T-HP или анализатор ASOMA 682T-HP-EX.
Запорные клапаны с ручным или электромагнитным приводом. Руководство по эксплуатации на русском языке.
Методика поверки.
Для обеспечения работоспособности анализатора в течение длительного времени дополнительно могут поставляться следующие запасные части.
|
P/N |
Описание |
|
ASM-9201-1 |
запасная головка детектора |
|
ASM-9202-1 |
запасная головка рентгеновской трубки |
|
DP-0082 |
контроллер |
|
DP-0083 |
модуль 4-канального аналогового выхода |
|
P/N |
Описание |
|
DP-0084 |
модуль 4 канального аналогового входа |
|
DP-0085A |
сенсорный экран |
|
DP-30004 |
4-канальный модуль термопары |
|
PS-0088 |
источник питания 24 В, 5 А |
|
Диапазон показаний массовой доли серы, % |
0,04 - 6 |
|
Диапазон измерений массовой доли серы, % |
0,1 - 6 |
|
Предел допускаемого значения приведенного среднего квадратичного отклонения результата измерений, %, в диапазоне массовой доли (0,1 - 0,3) % |
1,5 |
|
Предел допускаемого значения относительного среднего квадратичного отклонения результата измерений, %, в диапазоне массовой доли (св. 0,3 - 6) % |
1,5 |
|
Время выхода на режим, мин, не более |
30 |
|
Потребляемая мощность, Вт, не более |
300 |
|
Г абаритные размеры, мм, не более |
2160х800х377 |
|
Масса, кг, не более: - модель ASOMA 682T-HP-EX |
350 |
|
- модель ASOMA 682T-HP |
300 |
Условия эксплуатации:
|
Температура окружающей среды, оС - стандартное исполнение |
от 15 до 40 |
|
- с устройством внутреннего обогрева (опция) |
от минус 15 до 40 |
|
при температуре потока до 50 оС - стандартное исполнение |
от 15 до 50 |
|
- с устройством внутреннего обогрева (опция) |
от минус 15 до 50 |
|
Относительная влажность при температуре 25 оС, % |
90 |
