Номер по Госреестру СИ: 53446-13
53446-13 Анализаторы кислорода
(TM2000)
Назначение средства измерений:
Анализаторы кислорода TM2000 предназначены для измерений объёмной доли кислорода в стационарных системах автоматического контроля, управления и регулирования технологических процессов в составе оборудования для производства и потребления продуктов разделения воздуха на предприятии ООО «Праксайр Волгоград», г. Волгоград.
Внешний вид.
Анализаторы кислорода
Рисунок № 1
Программное обеспечение
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Программное обеспечение приборов может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.
Таблица 1 - Идентификационные данные по программному обеспечению анализатора.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Firmware |
Thermox |
2.20D |
недоступен |
- |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - «А».
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта типографским методом и на корпус анализатора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам кислорода ТМ 2000
ГОСТ 8.578-2002 "Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерения содержания компонентов в газовых средах".
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 53446-13 "Инструкция. Анализаторы кислорода TM2000.
Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМС" в 2013 году и входящему в комплект поставки.
Основные средства поверки: ГСО 9708-10, ГСО 9121-10, ГСО 9122-10, ГСО 3715-87, ГСО 3718-87, ГСО 3721-87, ГСО 3724-87 ГСО 3728-87.
Испытательный центр
Государственный центр испытательных средств измерений(ГЦИ СИ) ФГУП «ВНИИМС»
Принцип действия анализаторов кислорода TM2000 основан на электрохимическом определении кислорода. Измерения выполняют при высоких температурах, соответствующих условиям протекания технологического процесса.
ТМ2000 представляет собой стационарный анализатор кислорода, состоящий из двух блоков: аналитического, в котором размещена электрохимическая ячейка из оксида циркония с платиновыми электродами и нагреватель с термопарой, и блока - контроллера 2000.
Необходимая для реализации этого метода температура измерительной ячейки в моделях обеспечивается нагревателем. В нагретой ячейке из-за подвижности ионов кислорода в структуре кристалла создается электрический ток, напряжение которого зависит от содержания кислорода в газах. Полученный сигнал датчика преобразуется в контроллере в значения объёмной доли кислорода. Кроме этого, контроллер регулирует температуру ячейки, формирует аналоговые, релейные и цифровые выходные сигналы.
Контроллер снабжен флуоресцентным дисплеем, на котором высвечиваются результаты измерений, температура кислородной ячейки, напряжение термопары, программируемая компенсация давления, время и дата.
Внешний вид анализатора кислорода TM2000 приведен на рисунке 1.

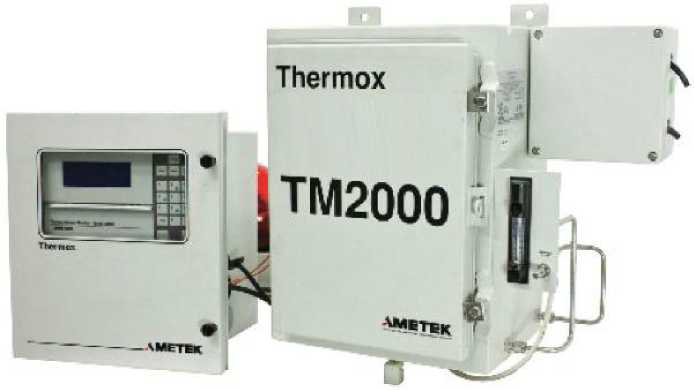

Рис.1. Фотография внешнего вида анализатора кислорода TM2000
Основные метрологические и технические характеристики анализаторов приведены в таблицах 2 и 3.
Таблица 2
Диапазон измерений объемной доли кислорода |
Пределы допускаемой погрешности, % | |
приведенной |
относительной | |
(0,1 - 10) млн-1 |
± 25 |
- |
(св.10- 100 ) млн-1 |
± 25 | |
(св.0,01 - 0,1)% |
± 12 | |
(св.0,1 - 1)% |
± 10 | |
(св. 1 - 10)% |
±4 | |
(св. 10 - 100)% |
±2 |
Таблица 3
Параметр |
Значения |
Температура окружающей среды, °С |
От минус 18 до 50 |
Относительная влажность, % |
0-80, без конденсации |
Электрическое питание |
230 В; 60 Гц |
Потребляемая мощность, А |
288 |
Время отклика, с, не более |
5 |
Наработка на отказ, час, не менее |
8000 |
Габаритные размеры, мм, не более | |
- контроллера |
344,4х312,7х211,1 |
- блока сенсора |
444,5х304,8х234,7 |
Масса анализатора, кг, не более |
13,6 |
