Номер по Госреестру СИ: 64233-16
64233-16 Анализаторы кислорода
(TM2000)
Назначение средства измерений:
Анализаторы кислорода TM2000 (далее - анализаторы) предназначены для измерений объёмной доли кислорода в стационарных системах автоматического контроля, управления и регулирования технологических процессов в составе оборудования для производства и потребления продуктов разделения воздуха производства ООО «Праксэа Рус».
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
TM2000
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ООО "Праксайр Волгоград" | Юридические лица | 2 | 5 | 2,50 |
| ООО Праксайр Азот Тольятти | Юридические лица | 1 | 1 | 1,00 |
| Акционерное общество "КАУСТИК" | Юридические лица | 1 | 1 | 1,00 |
| АО "КАУСТИК" | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 050d1373-31ed-ed44-985b-e40fec683e67 | 64233-16 | 2020-05-07 | — | актуальная |
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 155498
ID в реестре СИ - 377898
Тип производства - единичное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
TM2000, нет модификации
Изготовитель - Фирма "AMETEK Process Instruments"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Серия графиков, показывающих обобщенную статистику частоты применения эталонов по видам измерений.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.
Бесплатный
Кол-во поверок - 11
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений - 3
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
№755 от 2016.06.16 Об утверждении типов средств измерений
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15678-06 01.10.2011 |
Газоанализаторы, 9xx, мод. 900, 909, 910, 919, 920, 921, 922, 930, 931, 932, 933 Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15678-12 12.04.2027 |
Газоанализаторы, 9хх, мод. 900, 910, 920, 930, 931, 931H, 932, 933 Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
16402-07 01.11.2012 |
Анализаторы влажности природного газа, Moisture Chek 2000Р Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
19831-07 15.05.2022 |
Газоанализаторы, 88X-NSL (мод. 880-NSL и 881-NSL) Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
20443-11 27.10.2026 |
Анализаторы температуры точки росы по углеводородам, 241CE II Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
23869-02 |
Анализаторы точки росы, 13-075, 13-100, 13-110, 13-1175, 13-1200, 13-1210 Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
24847-03 |
Анализаторы фотометрические, Western Research 4000 Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
48478-11 |
Анализатор, ta3000R Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
50181-12 28.04.2027 |
Анализаторы серы, модели ASOMA 682-HP-EX, ASOMA 682T-HP Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
52708-13 |
Газоанализатор хроматографический, ta3000R SP Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53446-13 |
Анализаторы кислорода, TM2000 Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
64233-16 |
Анализаторы кислорода, TM2000 Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ПАО "КУЙБЫШЕВАЗОТ" (RA.RU.311334) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 7 | 0 | 6 | 0 | 7 | 0 | 6 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
2702 |
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware Thermox |
|
Номер версии (идентификационный номер ПО) |
Не ниже 2.20D |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные (если имеются) |
- |
ПО анализаторов кислорода TM2000 имеет уровень защиты «высокий» по Р.50.2.077-2014 (использованы комплексные методы защиты ПО от непреднамеренных и умышленных изменений метрологически значимой части ПО, такие, как пароли авторизации пользователей, блокировка клавиш управления, управление доступом пользователя).
Влияние ПО на результаты измерений учтено при установлении метрологических характеристик.
наносится на титульный лист паспорта типографским методом и на корпус анализатора в виде наклейки.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам кислорода ТМ2000
1 ГОСТ 8.578-2014 "Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерения содержания компонентов в газовых средах".
2 Техническая документация фирмы-изготовителя "Ametek Process Instruments", США.
осуществляется по документу МП 64233-16 "Анализаторы кислорода TM2000. Методика поверки", утвержденному ФГУП "ВНИИМС" 22 января 2016 года.
Основные средства поверки: ГСО 9708-10, ГСО 9121-10, ГСО 9122-10, ГСО 10531-2014, ГСО 10532-2014.
Знак поверки наносится на боковую панель анализатора.
Принцип действия анализатора основан на уравнении Нернста. Необходимая для реализации этого метода температура измерительной ячейки в моделях обеспечивается нагревателем. В нагретой ячейке из-за подвижности ионов кислорода в структуре кристалла создается электрический ток, напряжение которого зависит от содержания кислорода в газах. Измерения выполняют при высоких температурах, соответствующих условиям протекания технологического процесса.
ТМ2000 является стационарным анализатором кислорода, состоящим из аналитического блока, в котором размещена электрохимическая ячейка, нагреватель с термопарой, и контроллер 2000.
Электрохимическая ячейка газоанализаторов кислорода TM2000 используется в качестве детекторов (датчиков) кислорода и состоит из оксида циркония с платиновыми электродами.
Полученный сигнал датчика преобразуется в контроллере в значения объёмной доли кислорода. Кроме этого, контроллер регулирует температуру ячейки, формирует аналоговые, релейные и цифровые выходные сигналы.
Контроллер снабжен флуоресцентным дисплеем, на котором высвечиваются результаты измерений, температура кислородной ячейки, напряжение термопары, программируемая компенсация давления, время и дата. Для ограничения несанкционированного доступа внутрь корпуса прибора возможно нанесение пломбы на любые крепежные винты анализатора.

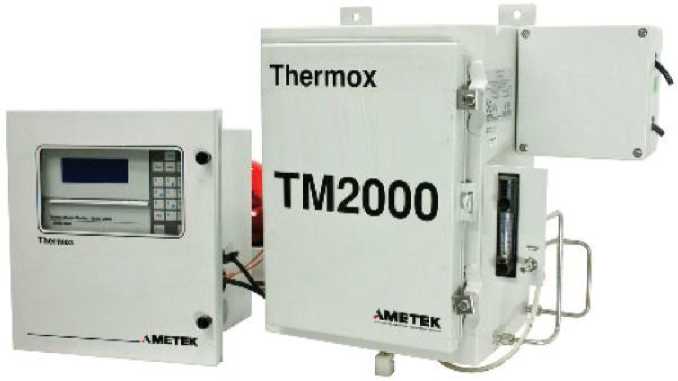

Рисунок 1 - Фотография общего вида анализатора кислорода TM2000
Анализатор кислорода TM2000.
Паспорт.
Методика поверки.
Диапазон измерений и пределы допускаемой погрешности анализаторов кислорода TM2000 приведены в таблице 2.
Таблица 2 - Диапазоны измерений и пределы допускаемой погрешности
|
Диапазон измерений объемной доли кислорода |
Пределы допускаемой погрешности, % | |
|
приведенной к конечному значению диапазона измерений |
относительной | |
|
от 0,1 до 10 млн-1 включ. |
±25 |
- |
|
св. 10 до 100 млн-1 включ. |
- |
±25 |
|
св. 0,01 до 0,1 % включ. |
- |
±12 |
|
св. 0,1 до 1 % включ. |
- |
±10 |
|
св. 1 до 10 % включ. |
- |
± 4 |
|
св. 10 до 100 % |
- |
± 2 |
Время отклика, с, не более
5
288
344,4х312,7х211,1
444,5х304,8х234,7
13,6
от минус 18 до плюс 50 от 0 до 80 (без конденсации)
230
60 8000
Потребляемая мощность, В-А
Габаритные размеры, мм, не более:
- контроллера (длина х ширина х высота)
- блока сенсора (длина х ширина х высота) Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %
- напряжение питания, В
- частота, Гц
- наработка на отказ, час, не менее
