Номер по Госреестру СИ: 48478-11
48478-11 Анализатор
(ta3000R)
Назначение средства измерений:
Анализатор ta3000R (далее - анализатор) предназначен для измерений объемной доли оксида углерода в этилене, пропилене и азоте.

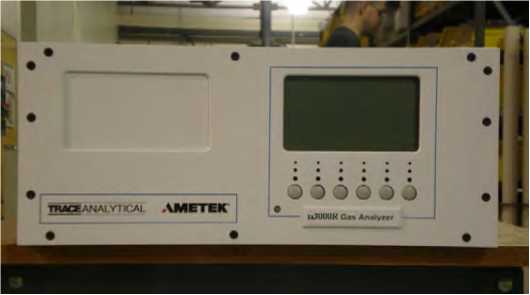

Внешний вид.
Анализатор
Рисунок № 1

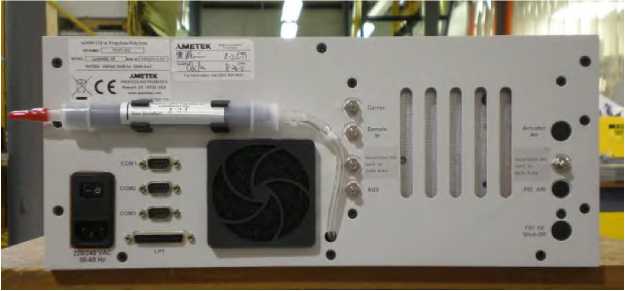

Внешний вид.
Анализатор
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 137557
ID в реестре СИ - 359957
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, ta3000R,
Производитель
Изготовитель - Фирма "AMETEK Process Instruments"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.
Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 30
Выдано извещений - 1
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 9500 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Анализатор (ta3000R)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "AMETEK Process Instruments"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15678-06 01.10.2011 |
Газоанализаторы, 9xx, мод. 900, 909, 910, 919, 920, 921, 922, 930, 931, 932, 933 Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15678-12 12.04.2027 |
Газоанализаторы, 9хх, мод. 900, 910, 920, 930, 931, 931H, 932, 933 Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
16402-07 01.11.2012 |
Анализаторы влажности природного газа, Moisture Chek 2000Р Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
19831-07 15.05.2022 |
Газоанализаторы, 88X-NSL (мод. 880-NSL и 881-NSL) Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
20443-11 27.10.2026 |
Анализаторы температуры точки росы по углеводородам, 241CE II Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
23869-02 |
Анализаторы точки росы, 13-075, 13-100, 13-110, 13-1175, 13-1200, 13-1210 Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
24847-03 |
Анализаторы фотометрические, Western Research 4000 Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
48478-11 |
Анализатор, ta3000R Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
50181-12 28.04.2027 |
Анализаторы серы, модели ASOMA 682-HP-EX, ASOMA 682T-HP Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
52708-13 |
Газоанализатор хроматографический, ta3000R SP Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53446-13 |
Анализаторы кислорода, TM2000 Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
64233-16 |
Анализаторы кислорода, TM2000 Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
В разработке
Кто поверяет Анализатор (ta3000R)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 0 | 0 | 1 | 1 | 0 | 0 | ||
| ФБУ «Дагестанский ЦСМ» (RA.RU.311505) | РСТ | 29 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализатор (ta3000R)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Пермский ЦСМ Пермский край |
7749 | 7749 |
Программное обеспечение
Таблица 1 - Идентификационные данные по программному обеспечению
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Data acquisition and storage software |
TA data collection And Viewer software (Viewer.exe) |
T901-131 3.1 |
DE411B3F675E9EFD5 EF03FA8EE8D072D |
MD5 |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «А» согласно МИ 32862010.
Программное обеспечение приборов может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус анализатора методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в документе «Анализатор ta3000R. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализатору ta3000R
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом МП 48478-11 «Инструкция. Анализатор ta3000R. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в октябре 2011 г.
Основные средства поверки:
-
- ГСО 4259-88 состава СО в азоте;
-
- генератор газовых смесей ГГС 03-03.
Изготовитель
Фирма «Ametek Process Instruments», США
455 Coporate Blvd, Newark, Delaware 19702
Tel.: 302-456-4400
Fax: 302-458-4444
Заявитель
ЗАО «СЖС Восток Лимитед»
Адрес: 119330, г. Москва, ул. Мосфильмовская, д.17/25
Тел: (495)775-44-55
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) «РОСИСПЫТАНИЯ», г. Москва
Анализатор представляет собой микропроцессорный газовый хроматограф с каталитической печью для очистки газа-носителя от следовых количеств примесей, устройства ввода пробы, термостата колонок и восстановительного детектора. Последний состоит из подогреваемой подложки с нанесенным оксидом ртути и фотометрического детектора.
Принцип действия анализатора основан на хроматографическом разделении газовой смеси, компоненты которой поступают в восстановительный детектор.
Принцип действия восстановительного детектора основан на абсорбции УФ-излучения парами ртути, образующимися в результате окислительно-восстановительной реакции между оксидом углерода и оксидом ртути, который нанесен на подогреваемую подложку. Компоненты смеси из хроматографической колонки попадают на подложку с оксидом ртути, где происходит реакция окисления СО до СО2 и восстановления оксида ртути до парообразной ртути. Количество которой пропорционально содержанию оксида углерода в анализируемом газе. Относительная простота измерений содержания паров ртути обеспечивает достаточно высокую чувствительность метода.
Встроенный микропроцессор обеспечивает контроль режимных параметров, идентификацию компонентов смеси, обработку результатов измерений, установление градуировочных характеристик, заданную частоту отбора пробы. Результаты высвечиваются на дисплее, расположенном на передней панели, или передаются с помощью интерфейса R 232 на персональный компьютер или принтер.
Внешний вид анализатора ta3000R
Диапазон измерений объемной доли CO, млн-1
Предел детектирования объемной доли CO, млн-1
Пределы допускаемой погрешности, %
-
- приведенной в диапазоне от 0 до 0,15 млн-1
-
- относительной в диапазоне от 0,15 до 3 млн-1
Габаритные размеры, мм
Масса, кг
Напряжение питания, В
Температура окружающей среды, о С
Относительная влажность окружающего воздуха, %, не более
от 0 до 3
0,01
±20
±20
180х430 х670 15,9 220 +10% / -15% от 16 до 32 80, без конденсации
