Сведения о средстве измерений: 52708-13 Газоанализатор хроматографический

Номер по Госреестру СИ: 52708-13
52708-13 Газоанализатор хроматографический
(ta3000R SP)

Назначение средства измерений:
Газоанализатор хроматографический ta3000R SP предназначен для измерения содержания следовых количеств оксида углерода в этилене, пропилене, пропане и инертных газах.

сертификация программного обеспечения

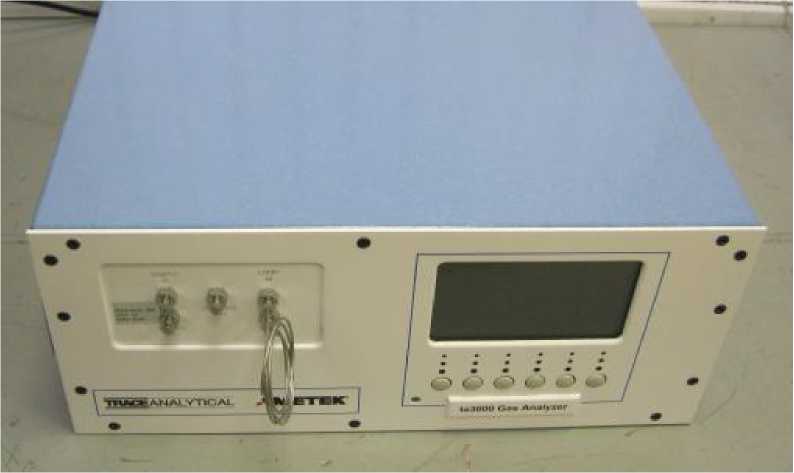

Внешний вид. Газоанализатор хроматографический, http://oei-analitika.ru рисунок № 1
Внешний вид.
Газоанализатор хроматографический
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 142541
ID в реестре СИ - 364941
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

ГШМ2-18В-13,

Производитель

Изготовитель - Фирма "AMETEK Process Instruments"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.

В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.

В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.

Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Газоанализатор хроматографический (ta3000R SP)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "AMETEK Process Instruments"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
15678-06
01.10.2011
Газоанализаторы, 9xx, мод. 900, 909, 910, 919, 920, 921, 922, 930, 931, 932, 933
Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
15678-12
12.04.2027
Газоанализаторы, 9хх, мод. 900, 910, 920, 930, 931, 931H, 932, 933
Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
16402-07
01.11.2012
Анализаторы влажности природного газа, Moisture Chek 2000Р
Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
19831-07
15.05.2022
Газоанализаторы, 88X-NSL (мод. 880-NSL и 881-NSL)
Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
20443-11
27.10.2026
Анализаторы температуры точки росы по углеводородам, 241CE II
Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
23869-02

Анализаторы точки росы, 13-075, 13-100, 13-110, 13-1175, 13-1200, 13-1210
Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
24847-03

Анализаторы фотометрические, Western Research 4000
Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
48478-11

Анализатор, ta3000R
Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
50181-12
28.04.2027
Анализаторы серы, модели ASOMA 682-HP-EX, ASOMA 682T-HP
Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
52708-13

Газоанализатор хроматографический, ta3000R SP
Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
53446-13

Анализаторы кислорода, TM2000
Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
64233-16

Анализаторы кислорода, TM2000
Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
В отчете показаны поверки по организациям, где они выступают в качестве собственников СИ.
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ. Для этих целей в отчете сделана возможность выбора одновременно нескольких организаций.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.

Стоимость 200 руб. или по подписке

Кто поверяет Газоанализатор хроматографический (ta3000R SP)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИФТРИ"
(RA.RU.311478)
РСТ
  • ГШМ2-18В-13
  • 1 0 0 0 0 0 0

    Стоимость поверки Газоанализатор хроматографический (ta3000R SP)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Анализаторы оснащены встроенным ПО, которое управляет работой прибора, соби-

    рает, отображает, обрабатывает и хранит полученные данные.

    Наименование программного обеспечения

    Идентификационное наименование программного обеспечения

    Номер версии (идентификационный номер) программного обеспечения

    Цифровой идентификатор программного обеспечения (контрольная сумма метрологически значимой части ПО)

    Алгоритм вычисления цифрового идентификатора программно го обеспечения

    ПО газоанализатора ta 3000R SP

    ПО ta 3000R SP

    2.71

    ___*

    *ПО зашивается на стадии разработки и не может быть изменено в процессе эксплуатации

    Все ПО является метрологически значимым и выполняет следующие функции :

    • ■  контроль текущего состояния прибора;

    • ■  управление прибором;

    • ■  расчет концентрации оксида углерода в пробе;

    • ■  обработка и хранение результатов измерений;

    • ■  построение калибровочных зависимостей;

    • ■  вывод данных;

    • ■  аварийная сигнализация.

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании последних.


    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на левую панель корпуса анализатора в виде наклейки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Методики измерений приведены в документе: «Газоанализатор хроматографический ta3000R SP. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к газоанализаторам хроматографическим ta3000R SP.

    Техническая документация фирмы-изготовителя.

    Поверка

    Поверка

    осуществляется по документу «МП-242-1344-2012. Газоанализатор хроматографический ta3000R SP. Методика поверки», утвержденному ГЦИ СИ «ВНИИМ им. Д.И.Менделеева» 25 марта 2012 г.

    Основные средства поверки: Генератор газовых смесей ГГС-03-03, ГСО- 5846-91 (оксид углерода/гелий).


    Изготовитель

    фирма «AMETEK Process Instruments», США.
    Адрес: 150 Freeport Road, Pittsburgh, PA. 15238 USA.

    Заявитель

    ЗАО “НеваЛаб“, г.Санкт-Петербург.
    Юр.адрес: 196158, Санкт-Петербург, Московское шоссе, дом 46, офис 249.
    Почтовый адрес: 196158, Санкт-Петербург, Московское ш., д.10, п/о 158, а/я № 10.
    Тел.: (812) 336-3200. Факс: (812) 336-3223.

    Испытательный центр

    ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», рег. номер 30001-10.
    Адрес:190005, Санкт-Петербург, Московский пр., 19.
    Тел.: (812) 251-76-01, факс: (812) 713-01-14, эл.почта: info@vniim.ru

    Принцип действия газоанализатора основан на разделении на хроматографической колонке примесей, находящимся в анализируемом газе, восстановлении оксида углерода до диоксида углерода на колонке с нагретой окисью ртути с образованием паров ртути, концентрация которых регистрируется с помощью фотометрического детектора.

    Конструктивно газоанализатор представляет собой стационарный промышленный прибор, выполненный в прямоугольном корпусе, внутри которого установлены источник питания, модуль хроматографа, модуль микропроцессора и модуль фотометра. Поглотитель паров ртути установлен на задней панели прибора.

    Внешний вид газоанализатора приведен на рисунке 1.

    Внешний вид. Газоанализатор хроматографический (ta3000R SP), http://oei-analitika.ru

    Рис. 1 -Внешний вид анализатора ta3000R SP


    • -  газоанализатор хроматографический;

    • -  руководство по эксплуатации;

    • -  методика поверки МП-242-1344-2012.


    Диапазон показаний объемной доли оксида углерода, млн-1

    От 0,001 до 3

    Диапазон измерений объемной доли оксида углерода, млн-1

    От 0,005 до 3

    Пределы допускаемой относительной погрешности, %:

    • -  от 0,005 до 0,1 млн-1

    • -  св. 0,1 до 3,0 млн-1

    ± 25

    ± 10

    Время анализа, мин, не более

    10

    Габаритные размеры (ДхШхВ), не более, мм

    670X430X180

    Масса, кг, не более

    16

    Потребляемая мощность, В^А, не более

    350

    Напряжение питания переменного тока частотой (50±1 Гц), В

    220+22-33

    Время установления рабочего режима, мин, не более

    30

    Средний срок службы, лет

    10

    Наработка на отказ, ч, не менее

    4800

    Условия эксплуатации:

    диапазон температуры окружающего воздуха, °C диапазон атмосферного давления, кПа относительная влажность окружающего воздуха, %

    От 15 до 30 От 84 до 106,7

    Не более 80
