Номер по Госреестру СИ: 15678-12
15678-12 Газоанализаторы
(9хх, мод. 900, 910, 920, 930, 931, 931H, 932, 933)
Назначение средства измерений:
Газоанализаторы серии 9хх моделей 900, 910, 920, 930, 931, 931Н, 932, 933 предназначены для автоматического непрерывного измерения объемной доли сероводорода (H2S), диоксида серы (SO2), оксида азота (NO), диоксида азота (NO2), аммиака (NH3), сероуглерода (CS2), карбонил-сульфида (COS), водорода (Н2), метилмеркаптана (CH3SH) в промышленных выбросах и технологических процессах промышленных предприятий, а также сигнализации при превышении установленных порогов срабатывания объемной доли перечисленных выше компонентов.
Аналитический паспорт типа средства измерений
15678-12 — Газоанализаторы
9хх, мод. 900, 910, 920, 930, 931, 931H, 932, 933
Фирма "AMETEK Process Instruments"
СОЕДИНЕННЫЕ ШТАТЫ
МПИ: 1 год
Действует
28
организаций26
владельцев2
версий209
Всего поверок
по агрегатам с 2010 года
12
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
28
Организаций-поверителей
эффективное число: 5.3
26
Владельцев СИ
эффективное число: 7.6
97
Экземпляров СИ
по агрегатам владельцев / организаций
74.6%
Периодические поверки
первичные: 0.5%
0.96%
Непригодность
2 извещений
75.1%
Поверки юрлиц
доля в общем объёме
2 733 ₽
Средневзвешенная цена
медиана: 2 759 ₽
100%
Покрытие ценами
расчётный известный объём: 50 352 ₽
2 016,0 лет
Средний возраст парка
взвешено по годовому объёму
360 дн.
Наблюдаемый МПИ
по фактическим интервалам
1 880
Концентрация поверителей
HHI; доля топ-5: 72.2%
1 323
Концентрация владельцев
HHI; доля топ-5: 68%
33
Модификаций
на графике — наиболее массовые
100%
Полнота данных
карточка, рынок, документы и связи
12
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
входит в перечень ПП РФ № 250
Автоматические аналитические выводы
- За весь доступный период по типу отражено 209 поверок; пик пришёлся на 2021 год (31).
- Последний завершённый год показал снижение на 22.6% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 22%.
- Рынок представлен 28 организациями; концентрация умеренная (HHI 1880), доля топ-5 — 72.2%.
- В базе найдено 26 владельцев и 97 экземпляров СИ; доля пяти крупнейших владельцев — 68%.
- Средневзвешенная цена поверки — 2 733 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 50 352 руб.
- Доля извещений о непригодности составляет 0.96% от всех поверок.
- Наблюдаемый средний интервал между поверками — около 360 дней; средний возраст парка по агрегатам организаций — 2 016,0 лет.
- Тип найден в перечне средств измерений, поверка которых регулируется специальным перечнем по ПП РФ № 250.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 100%.
Документы и быстрые переходы
Пик активности: 2021 — 31
Долгосрочный CAGR: 22%
Активных версий: 1
Ценовой диапазон: 1 693–3 029 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 27 | 48 | 1,78 |
| Юридическое лицо. | Юридические лица | 15 | 28 | 1,87 |
| Общество с ограниченной ответственностью "ГАЗПРОМ ПЕРЕРАБОТКА" | Юридические лица | 13 | 23 | 1,77 |
| АО "ТАНЕКО" | Юридические лица | 7 | 7 | 1,00 |
| ООО "Газпром переработка" Филиал Астраханский ГПЗ | Юридические лица | 4 | 4 | 1,00 |
| ПАО АНК "Башнефть" | Юридические лица | 3 | 11 | 3,67 |
| юр.лицо | Юридические лица | 3 | 6 | 2,00 |
| Общество с ограниченной ответственностью "Нефтехимремстрой" (ООО "НХРС") | Юридические лица | 3 | 3 | 1,00 |
| Юр. Лицо | Юридические лица | 2 | 2 | 1,00 |
| ООО "ЛУКОЙЛ-ПЕРМЬ" ТПП "Усинскнефтегаз" | Юридические лица | 2 | 2 | 1,00 |
| Общество с ограниченной ответственностью "ЛУКОЙЛ-НИЖНЕВОЛЖСКНЕФТЬ " | Юридические лица | 2 | 2 | 1,00 |
| ООО «Газпром переработка Благовещенск» | Юридические лица | 2 | 2 | 1,00 |
| ООО «Газпром трансгаз Томск» | Юридические лица | 1 | 3 | 3,00 |
| ООО" Зарубежнефть-добыча Харьяга | Юридические лица | 1 | 2 | 2,00 |
| ЗАО «Тернефтегаз» | Юридические лица | 1 | 2 | 2,00 |
| ООО "Газпром переработка" Филиал Астраханский АГПЗ | Юридические лица | 1 | 2 | 2,00 |
| ООО «Иокогава Электрик СНГ» | Юридические лица | 1 | 1 | 1,00 |
| ООО АСИС | Юридические лица | 1 | 1 | 1,00 |
| ЗАО "ТЕРНЕФТЕГАЗ" | Юридические лица | 1 | 1 | 1,00 |
| УГПЗ ООО «ЛУКОЙЛ-ПЕРМЬ» | Юридические лица | 1 | 1 | 1,00 |
| ООО "НОВАТЭК - ТАРКОСАЛЕНЕФТЕГАЗ" | Юридические лица | 1 | 1 | 1,00 |
| ООО "Комплект Урала" | Юридические лица | 1 | 1 | 1,00 |
| ООО "ЛУКОЙЛ-Волгограднефтепереработка" | Юридические лица | 1 | 1 | 1,00 |
| Нижневолжское ТПУ ООО "Инфраструктура ТК" | Юридические лица | 1 | 1 | 1,00 |
| ООО "Газпром трансгаз Томск" | Юридические лица | 1 | 1 | 1,00 |
| ООО «ЛУКОЙЛ-Пермь» | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 63db9757-0287-50f6-3bc4-759c9f1af190 | 15678-12 | 2022-03-05 | — | актуальная |
| 9aeda453-b4d3-390a-b10d-cd5cc38a3ead | 15678-12 | 2020-05-07 | 2022-03-05 | архивная |
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

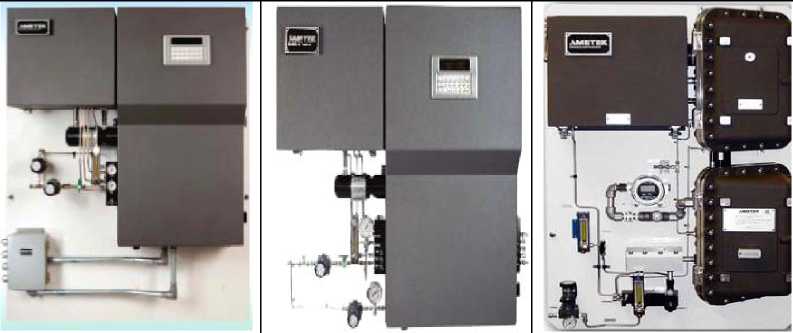

Внешний вид.
Газоанализаторы
Рисунок № 1

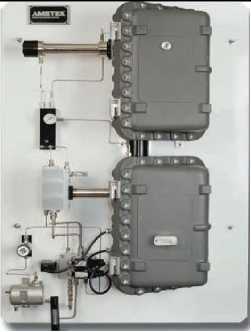

Внешний вид.
Газоанализаторы
Рисунок № 2
Общие сведения
Дата публикации - 05.03.2022
Срок свидетельства - 12.04.2027
Номер записи - 91552
ID в реестре СИ - 313952
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
9хх, мод. 900, 910, 920, 930, 931, 931H, 932, 933, модель 933, Нет модификации, 9хх, мод. 920, 9хх, мод. 900, 9хх, модель 931, серии 900 модель 933, модель 920, серии 9хх модель 920, нет данных, серии 900 модель 920, мод. 933, Газоанализатор серии 9хх модель 933, Газоанализатор мод. 900, серии 9ХХ, мод.933, 9хх, модель 933, 9хх, модель 920, 9хх, мод. 933, 9хх, мод. 903ME, 931Н
Производитель
Изготовитель - Фирма "AMETEK Process Instruments"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет в графической и табличной форме показывает по годам наполнение ФГИС ФРШИН новыми типами СИ в разрезе областей измерений, стран и производителей СИ.
Бесплатный
Статистика
Кол-во поверок - 209
Выдано извещений - 2
Кол-во периодических поверок - 156
Кол-во средств измерений - 73
Кол-во владельцев - 18
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 360 дн.
Приказы РСТ, где упоминается данный тип СИ
№759 от 2017.04.12 О продлении срока действия свидетельств об утверждении типа
№558 от 2022.03.04 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (20)
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Газоанализаторы (9хх, мод. 900, 910, 920, 930, 931, 931H, 932, 933)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "AMETEK Process Instruments"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15678-06 01.10.2011 |
Газоанализаторы, 9xx, мод. 900, 909, 910, 919, 920, 921, 922, 930, 931, 932, 933 Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15678-12 12.04.2027 |
Газоанализаторы, 9хх, мод. 900, 910, 920, 930, 931, 931H, 932, 933 Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
16402-07 01.11.2012 |
Анализаторы влажности природного газа, Moisture Chek 2000Р Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
19831-07 15.05.2022 |
Газоанализаторы, 88X-NSL (мод. 880-NSL и 881-NSL) Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
20443-11 27.10.2026 |
Анализаторы температуры точки росы по углеводородам, 241CE II Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
23869-02 |
Анализаторы точки росы, 13-075, 13-100, 13-110, 13-1175, 13-1200, 13-1210 Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
24847-03 |
Анализаторы фотометрические, Western Research 4000 Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
48478-11 |
Анализатор, ta3000R Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
50181-12 28.04.2027 |
Анализаторы серы, модели ASOMA 682-HP-EX, ASOMA 682T-HP Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
52708-13 |
Газоанализатор хроматографический, ta3000R SP Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53446-13 |
Анализаторы кислорода, TM2000 Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
64233-16 |
Анализаторы кислорода, TM2000 Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Махачкала - город на юге России, расположенный на берегу Каспийского моря. Столица Республики Дагестан. Третий по величине город в Северо-Кавказском регионе и крупнейший город в Северо-Кавказском федеральном округе. Махачкала - самый густонаселенный город Северо-Кавказского федерального округа, один из немногих растущих и самый быстрорастущий из крупнейших российских городов, многие из которых в постсоветское время имели отрицательную динамику численности населения.
Современная Махачкала - крупный экономический, административный, политический, научный и культурный центр Юга России. Это единственный незамерзающий российский морской порт на Каспии. Город является крупным промышленным центром Южного федерального округа. Его предприятия специализируются на производстве оборонной, лесной, металлообрабатывающей, электронной, рыбоперерабатывающей и другой продукции. За последние 4 года объем промышленного производства увеличился более чем в 5 раз.
Отчет "Анализ рынка поверки в Махачкале" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Махачкала.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Газоанализаторы (9хх, мод. 900, 910, 920, 930, 931, 931H, 932, 933)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ЗАО НИЦ "ИНКОМСИСТЕМ" (RA.RU.311328) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 9 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 80 | 7 | 0 | 79 | 0 | 80 | 0 | 79 | |
| АО "ЦЕНТРОХИМСЕРТ" (РОСС RU.0001.310437) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 33 | 0 | 30 | 0 | 30 | 0 | 30 | ||
| ООО "НПО "ЭКОХИМПРИБОР" (РОСС RU.0001.310178) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ЗАО НИЦ "ИНКОМСИСТЕМ" (RA.RU.311328) | 4 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ОАО ФНТЦ "ИНВЕРСИЯ" (RA.RU.311264) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 3 | 0 | 2 | 0 | 3 | 0 | 2 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ЗАО Научно-инженерный центр "ИНКОМСИСТЕМ" (RA.RU.311328) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Астраханский ЦСМ» (RA.RU.311475) | РСТ | 14 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИР" (74) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 15 | 3 | 0 | 15 | 2 | 15 | 0 | 15 | |
| ООО "РЕГИОНАЛЬНЫЙ СТАНДАРТ" (RA.RU.312407) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "ЭНЕРГОМЕТРИКА" (РОСС RU.0001.310101) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "НПП "ЭКОХИМПРИБОР" (RA.RU.314537) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АО НИЦ "ИНКОМСИСТЕМ" (RA.RU.311328) | 2 | 0 | 2 | 0 | 1 | 0 | 1 | |||
| АО "ТРЕСТ СЗМА" (RA.RU.312330) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Газоанализаторы (9хх, мод. 900, 910, 920, 930, 931, 931H, 932, 933)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
2787 | 2980 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
2095 | 2980 |
|
ФБУ НИЦ ПМ-Ростест Москва |
2400 | 2980 |
|
Коломенский филиал ФБУ НИЦ ПМ-Ростест Московская область |
2400 | 2980 |
|
Клинский филиал ФБУ НИЦ ПМ-Ростест Московская область |
2400 | 2980 |
Программное обеспечение
Газоанализатор серии 9хх имеет программное обеспечение:
-
1) встроенное (программа М9хх (версии в зависимости от модификации), записанная в ППЗУ микроконтроллера газоанализатора);
-
2) автономное - программа “System 200 Configurator Software” (версии в зависимости от модификации) для установки на персональный компьютер под управлением операционной системы Microsoft Windows.
Встроенное программное обеспечение разработано изготовителем газоанализатора для решения задач измерения объемной доли газов в промышленных выбросах и технологических процессах промышленных предприятий. ПО управляет работой микропроцессора, обеспечивающего функционирование всего прибора и выполнение функций сбора, хранения и отображения на индикаторе прибора результатов измерений компонентного состава, а также их подготовки к считыванию вешним компьютером.
Газоанализатор управляется двумя контроллерами, ведущим и микроконтроллером. В каждом из них имеется свое встроенное ПО, которое идентифицируется через меню.
Автономное программное обеспечение “System 200 Configurator Software” используется для решения следующих задач:
-
- отображения информации на дисплее персонального компьютера, а также сохраненных в постоянном запоминающем устройстве данных газоанализатора;
-
- конфигурирования выходов газоанализатора, просмотра сигналов датчиков, ламп, ФЭУ и прочих диагностических параметров.
Данное ПО - общее для всех моделей газоанализаторов. При этом, при подключении к конкретной модели активируется та часть и те меню, которые предназначены для данного газоанализатора.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии про граммного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Наименование встроенного ПО: М9хх Ведущий контроллер 900/930 |
HCADA |
3.18 |
OBA4 | |
|
910 |
HC910 |
3.08 |
3ACF | |
|
920 |
HC920 |
3.08 |
A673 |
CRC16 |
|
931/931H |
HC931 |
2.12 |
EE13 | |
|
932 |
HC932 |
2.12 |
BDC6 | |
|
933 |
HC933 |
1.10 |
1D71 | |
|
Микроконтроллер 900/910/920/930 |
МС9ХХ |
5.45 |
6E2F | |
|
931 |
MC93X |
2.11 |
963B |
CRC16 |
|
932/933 |
MC93X |
1.06 |
2719 | |
|
Наименование автономного ПО: AMETEK M900 Configurator (модели 900/910/920/930) AMETEK M93X Configurator (модели 931/932) AMETEK M93X Configurator (модель 933) |
System 200 |
2.05 2.03 2.00 |
C32DC6E9E4E0AB1 86E878F5D2D760F6 C BCF021566F77E86D 25C11B7D1D66ED7 C 50A078F3D59A285B BD984D69C4913D7 4 |
MD5 |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню защиты «С» по МИ 3286-2010. Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации прибора и на прибор в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Газоанализаторы серии 9хх моделей 900, 910, 920, 930, 931, 931Н, 932, 933. Руководство по эксплуатации», раздел Управление/Режим калибровки.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к Газоанализаторам серии 9хх моделей 900, 910, 920, 930, 931, 931Н, 932, 933
-
1. ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
-
2. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
-
3. ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
-
4. ГОСТ 12.1.005-88 Общие санитарно-гигиенические требования к воздуху рабочей зоны.
-
5. ГОСТ Р 51522-99 Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний.
-
6. ГОСТ Р 51350-99. Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие технические требования.
-
7. ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия.
-
8. Техническая документация фирмы «AMETEK Process Instruments», США.
Поверка
Поверкаосуществляется по документу «Газоанализаторы серии 9хх моделей 900, 910, 920, 930, 931, 931 Н, 932, 933. Методика поверки №МП-242-1067-2010», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 03.11.2011 г.
Основные средства поверки:
- стандартные образцы газовых смесей состава диоксид серы - азот (номера по реестру ГС №№ 9195-2008, 9196-2008, 9197-2008); сероводород - азот (№№ 9170-2003, 9182-2008); оксид азота - азот (№№ 4013-87, 8737-200б, 8738-2006, 9190-2008); диоксид азота - азот (№№ 8741-2006, 8742-2006, 9188-2008); аммиак - азот (№№ 9160-2008, 9201-2008, 9202-2008); водород - азот (№ 3921-87); COS/N2 (№№ 9061-2008, 9062-2008); сероуглерод - азот (№ 9063-2008) в баллонах под давлением по ТУ 6-16-2956-92;
-
- стандартные образцы предприятия газовых смесей состава сероводород - азот (СОП №103); метилмеркаптан - азот (СОП №104) в баллонах под давлением;
-
- источники микропотоков газов и паров: карбонилсульфид - азот (ИМ109-М-Д) в стальном резервуаре с мембраной по ИБЯЛ.418319.013.
-
- поверочный нулевой газ (ПНГ) по ТУ 6-21-5-82.
Изготовитель
фирма «AMETEK Process Instruments», США
Адрес: 150 Freeport Road, Pittsburgh, PA. 15238 USA; Tel (302) 456-4400, Fax (302) 456-4444.
Заявитель
фирма «Artvik Inc.», США
Адрес: 30 East, 20th Street, Suite 401, New York, NY 10003, USA; Tel 1(212)569-5014, Fax 1(212)569-5017; e-mail: artvikinc@artvik.com; Internet: www.artvik.com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И.Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19, Тел. (812) 251-76-01, факс (812) 713-01-14, e-mail: info@vniim.ru
Принцип измерения газоанализаторов серии 9хх моделей 900, 910, 920, 930, 931, 931Н, 932, 933 (далее - газоанализаторы) основан на фотометрическом методе измерения поглощения ультрафиолетового излучения молекулами анализируемых газов.
Г азоанализаторы представляют собой стационарные автоматизированные приборы непрерывного действия.
Газоанализаторы состоят из четырех конструктивных узлов: узла подготовки пробы, фотометра, двух микропроцессоров и интерфейса для связи с внешним компьютером или системой АСУ ТП.
В состав системы пробоподготовки газоанализаторов 900, 910, 920, 930, 931/931Н, 932, в зависимости от условий в точке пробоотбора, могут входить обогреваемые зонды (типа ASR900, HAG), обогреваемый регулятор давления, линии отбора и сброса пробы, каплеотбойники, в том числе и капель серы, аспиратор для возврата пробы в технологический поток. Постоянная температура в зонде или каплеотбойнике поддерживается автоматически, что сводит к минимуму возможность неполной конденсации и попадания конденсата в анализируемую пробу. Температура в газоанализаторах контролируется и поддерживается посредством программируемого интерфейса в каждой из четырех основных рабочих зон, где установлены оптическая ячейка, каплеотбойник, нагреватель корпуса, зонд.
Система пробоподготовки модели 933 основана на хроматографическом принципе разделения и удаления мешающих примесей, за исключением сероокиси углерода и меркаптанов, содержащихся в анализируемой пробе. Программное обеспечение газоанализатора модели 933 позволяет определить содержание Н^, скорректированное с учетом влияния этих компонентов.
Измерительная фотометрическая схема выполнена по двухлучевой схеме, детектором является ФЭУ. В качестве источников излучений используются две лампы с полым катодом (кадмий, магний, медь, никель/марганец). Излучение из источников пропускается через вращающуюся турель с шестью оптическими фильтрами. Узкие спектральные линии ламп с полым катодом позволяют добиться высокого разрешения (<0,15 нм) и обеспечивают линейную зависимость измеряемой концентрации анализируемого газа от интенсивности излучения.
В измерительной схеме реализовано минимальное взаимное влияние анализируемых компонентов выбором соответствующих спектральных линий и типом ламп с полым катодом, а также компенсация влияния меркаптанов, COS, CS2 в количестве до 500 млн-1 на показания по другим каналам измерения. В газоанализаторе 900 также компенсировано влияние возможного попадания в ячейку паров серы.
Газоанализатор комплектуется двумя микропроцессорами, которые обеспечивают сопряжение с оптическим блоком, обработку данные и поддержание температурного режима. Для удаленного программирования и мониторинга состояния прибора имеется специализированное программное обеспечение.
Система периодически осуществляет самодиагностику состояния ламп, детектора, регуляторов температуры, производит автоматическую коррекцию дрейфа нуля и чувствительности.
Внешний вид газоанализаторов приведен на рисунке 1.
модель 900, 930
модель 910, 920
модели 931, 931Н, 932
Модель 933
Рисунок 1 - внешний вид газоанализаторов серии 9хх.
Комплект поставки определяется заказом и отражается в спецификации. Основной комплект включает:
- газоанализатор ;
-
- CD-диск с ПО System 200 Configurator Software;
-
- руководство по эксплуатации;
-
- методика поверки №МП-242-1067-2010.
Для обеспечения работоспособности газоанализатора в течение длительного времени дополнительно могут поставляться следующие запасные части
|
P/N |
Описание |
|
100-0116 |
Плата микроинтерфейса газоанализатора 9ХХ |
|
100-0117 |
Плата микроконтроллера газоанализатора 9ХХ |
|
100-0138 |
HOST контроллер газоанализатора 9ХХ |
|
100-0136 |
Плата клавиатуры газоанализатора 9ХХ |
|
100-1534 |
Коммутационная плата газоанализатора 9ХХ |
|
100-1662 |
Плата оптической скамьи газоанализатора 9ХХ |
|
100-1757 |
HOST контроллер газоанализатора 93Х |
|
100-1759 |
Плата микроинтерфейса газоанализатора 93Х |
|
100-1781 |
Плата микроконтроллера газоанализатора 93Х |
|
100-1758 |
Плата входов- выходов газоанализатора 93Х |
|
300-8844 |
Лампа никель - марганцевая для газоанализатора 9ХХ |
|
100-0688 |
Лампа магниевая для газоанализатора 9ХХ |
|
300-2070 |
Лампа кадмиевая для газоанализатора 9ХХ |
|
300-8707 |
Лампа медная для газоанализатора 93Х |
|
300-0281 |
Окно ячейки газоанализатора 9ХХ |
|
100-1911 |
Прокладка кольцевая |
|
300-1528 |
Пассик привода O-Ring ETH/PROP |
|
300-9437 |
Подшипник колеса светофильтра |
|
300-2227 |
Электродвигатель привода светофильтров газоанализатора 9ХХ |
Таблица 1
|
Модель |
Определяемый компонент |
Диапазон измерений объемной доли компонентов, % |
Пределы допускаемой основной приведенной погрешности, % |
|
910/920 /932 |
Диоксид серы (SO2) |
0 - 0,025 0 - 0,25 0 - 0,5 |
± 8 |
|
0 - 2,5 0 - 15 |
± 4 | ||
|
Оксид азота (NO) |
0 - 0,03 |
± 7 | |
|
0 - 0,25 |
± 6 | ||
|
0 - 0,5 |
± 4 | ||
|
0 - 2,5 | |||
|
Диоксид азота (NO2) |
0 - 0,03 |
± 8 | |
|
0 - 0,25 0 - 0,5 |
± 6 | ||
|
0 - 2,5 |
± 4 |
|
Аммиак (NH3) |
0 - 0,0125 0 - 0,25 0 - 0,5 0 - 2,5 |
± 8 | |
|
0 - 15 |
± 4 | ||
|
Сероводород (H2S) |
0 - 0,05 0 - 0,5 |
± 6 | |
|
0 - 2,5 |
± 4 | ||
|
Карбонилсульфид (COS) |
0 - 0,1 |
± 20 | |
|
0 - 2,5 |
± 12 | ||
|
Сероуглерод (CS2) |
0 - 0,25 |
± 14 | |
|
900 |
Диоксид серы (SO2) |
0 - 0,25 |
± 8 |
|
0 - 1 0 - 2 0 - 10 |
± 4 | ||
|
Сероводород (H2S) |
0 - 0,5 |
± 6 | |
|
0 - 2 0 - 4 0 - 10 |
± 4 | ||
|
Карбонилсульфид (COS) |
0 - 0,5 |
± 20 | |
|
Сероуглерод (CS2) |
0 - 0,5 |
± 14 | |
|
930 |
Диоксид серы (SO2) |
0 - 1 0 - 2 |
± 4 |
|
Сероводород (H2S) |
0 - 2 0 - 4 |
± 4 | |
|
931/931H |
Сероводород (H2S) |
0 - 0,05 0 - 0,5 |
± 6 |
|
0 - 2,5 |
± 4 | ||
|
Диоксид серы (SO2) |
0 - 0,025 0 - 0,25 0 - 0,5 |
± 8 | |
|
0 - 2,5 0 - 15 |
± 4 | ||
|
Аммиак (NH3) |
0 0 0 1 1 1 10 о,° |
± 8 | |
|
0 - 15 |
± 6 | ||
|
931H |
Водород (H2) |
0-10 |
± 5 |
|
933 |
Сероводород (H2S) |
0 - 0,0005 0 - 0,0025 |
± 8 |
|
0 - 0,005 0 - 0,01 |
± 6 | ||
|
Метилмеркаптан (С^БИ) |
0 - 0,0015 0 - 0,005 0 - 0,01 0 - 0,025 |
± 12 | |
|
Карбонилсульфид (COS) |
0 - 0,0025 0 - 0,01 |
± 14 | |
|
0 - 0,025 0 - 0,05 |
± 20 |
Лист № 5 всего листов 7 Газоанализаторы могут работать как индикаторы по компонентам и в диапазонах показаний, приведенных в таблице 2.
Таблица 2
|
Модель |
Определяемый компонент |
Диапазон показаний объемной доли компонентов, % |
|
910/920 /932 |
Диоксид серы (SO2) |
0 - 100 |
|
Оксид азота (NO) |
0 - 15 | |
|
0 - 100 | ||
|
Диоксид азота (NO2) |
0 - 15 | |
|
0 - 100 | ||
|
Аммиак (NH3) |
0 - 100 | |
|
Сероводород (H2S) |
0 - 15 | |
|
0 - 100 | ||
|
Карбонилсульфид (COS) |
0 - 15 | |
|
0 - 100 | ||
|
Сероуглерод (CS2) |
0 - 2,5 | |
|
0 - 15 | ||
|
0 - 100 | ||
|
900 |
Карбонилсульфид (COS) |
0 - 10 |
|
Сероуглерод (CS2) |
0 - 10 | |
|
931/931H |
Диоксид серы (SO2) |
0 - 100 |
|
Сероводород (H2S) |
0 - 15 | |
|
0 - 100 | ||
|
Аммиак (NH3) |
0 - 100 |
Таблица 3
|
Основные технические характеристики |
Модели | |||
|
900/930 |
910/920 |
931/931H/932 |
933 | |
|
Номинальная цена единицы наименьшего разряда дисплея при выводе показаний, % (об-) |
0,001 | |||
|
Пределы допускаемой вариации выходного сигнала, в долях от пределов основной погрешности |
0,2 |
0,2 |
0,2 |
0,2 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды на каждые 10 0С, в долях от пределов основной погрешности |
0,3 |
0,3 |
0,3 |
0,3 |
|
Пределы допускаемого изменения выходного сигнала при непрерывной работе в течение 24 ч, в долях от пределов основной погрешности |
0,2 |
0,2 |
0,2 |
0,2 |
|
Пределы допускаемой дополнительной погрешности от изменения относительной влажности окружающей среды от 0 до 95 %, в долях от пределов основной погрешности |
0,1 |
0,1 |
0,1 |
0,1 |
|
Пределы допускаемой дополнительной погрешности от влияния неизмеряемых компонентов, в долях от пределов основной погрешности |
0,3 |
0,3 |
0,3 |
0,3 |
|
Время установления показаний Т0,9ном при номинальном значении расхода не более, с. |
30 |
15 |
30 |
30 (H2S) 60 (COS) 180 (CH3SH) |
|
Время прогрева, не менее, ч |
4 |
4 |
4 |
4 |
|
Расход анализируемого газа, дм3/мин |
3-5 |
3-5 |
2,5 |
2,5 |
|
Питание |
от сети переменного тока 115 В ± 10 %, 47-63 Гц, или 230 В ± 10 %, 47-63 Гц. | |||
|
Потребляемая мощность, Вт |
750 |
600 |
500 |
500 |
|
Срок службы газоанализаторов не менее, лет |
8 |
8 |
8 |
8 |
|
Масса газоанализатора, кг, не более |
100 |
75 |
72 |
72 |
|
Габаритные размеры (длина X ширина X высота), мм, не более |
1554х1180х х305 |
850х1150х 300 |
1185х780х 232 |
1185х780х 232 |
|
Условия эксплуатации: Диапазон температуры окружающего воздуха, °C Диапазон атмосферного давления, кПа Относительная влажность, не более, % |
от 15 до 50 |
от 15 до 50 от 84 от 0 до 95 б |
от 0 до 106,7 з конденсации |
щ 50 |
Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение газоанализатора является его неотъемлемой частью.
