Номер по Госреестру СИ: 23869-02
23869-02 Анализаторы точки росы
(13-075, 13-100, 13-110, 13-1175, 13-1200, 13-1210)
Назначение средства измерений:
Анализаторы точки росы модели 13-075, 13-100, 13-110, 13-1175, 13-1200, 13-1210 (далее - анализаторы) предназначены для измерения температуры точки росы по влаге и углеводородам в природном газе, попутном нефтяном газе, воздухе, кислороде, азоте, пропане, бутане, этилене и других газах, не содержащих примесей, препятствующих измерению температуры точки росы.
Внешний вид.
Анализаторы точки росы
Рисунок № 1
Внешний вид.
Анализаторы точки росы
Рисунок № 2
Общие сведения
Дата публикации - 03.11.2022
Срок свидетельства -
Номер записи -
ID в реестре СИ - 328628
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. 13-1200-C-N-2, мод. 13-1200, мод. 13-1175, Анализатор точки росы 13–1210, Анализатор точки росы 13–1200, Анализатор точки росы 13-1210, Анализатор точки росы 13-1200, Анализатор точки росы 13-100, Chandler 13-1200, CH 13-1200-C-N-2, 13-1210-C-S-2, 13-1210, 13-1200-C-N-2, 13-1200, 23869-02 калибровка канала измерения температуры, 13-1200, 13-1175, 13-100, 13-075, 13-100, 13-110, 13-1175, 13-1200, 13-1210, -,
Производитель
Изготовитель - Фирма "AMETEK Process Instruments"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет получить информацию по модификациям СИ утвержденных типов:
- наименования модификаций в зависимости от типа СИ;
- количество СИ каждой из модификаций;
- долю СИ, приходящихся на конкретную модификацию от общего количества СИ данного типа.
Статистика
Кол-во поверок - 690
Выдано извещений - 17
Кол-во периодических поверок - 436
Кол-во средств измерений - 119
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 22923 дн.
Приказы РСТ, где упоминается данный тип СИ
№2749 от 2021.12.07 ПРИКАЗ_Об утверждении типов средств измерений (15)
№2281 от 2018.11.01 О внесении изменений в описания типов стандартных образцов и продлении срока действия свидетельств об утверждении типов стандартных образцов
№694 от 2023.03.30 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СО (14)
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Анализаторы точки росы (13-075, 13-100, 13-110, 13-1175, 13-1200, 13-1210)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "AMETEK Process Instruments"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15678-06 01.10.2011 |
Газоанализаторы, 9xx, мод. 900, 909, 910, 919, 920, 921, 922, 930, 931, 932, 933 Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15678-12 12.04.2027 |
Газоанализаторы, 9хх, мод. 900, 910, 920, 930, 931, 931H, 932, 933 Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
16402-07 01.11.2012 |
Анализаторы влажности природного газа, Moisture Chek 2000Р Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
19831-07 15.05.2022 |
Газоанализаторы, 88X-NSL (мод. 880-NSL и 881-NSL) Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
20443-11 27.10.2026 |
Анализаторы температуры точки росы по углеводородам, 241CE II Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
23869-02 |
Анализаторы точки росы, 13-075, 13-100, 13-110, 13-1175, 13-1200, 13-1210 Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
24847-03 |
Анализаторы фотометрические, Western Research 4000 Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
48478-11 |
Анализатор, ta3000R Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
50181-12 28.04.2027 |
Анализаторы серы, модели ASOMA 682-HP-EX, ASOMA 682T-HP Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
52708-13 |
Газоанализатор хроматографический, ta3000R SP Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53446-13 |
Анализаторы кислорода, TM2000 Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
64233-16 |
Анализаторы кислорода, TM2000 Фирма "AMETEK Process Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Аннотация!
Отчет предназначен для выявления организаций, использующих при проведении поверки те же эталоны, что и выбранная пользователем организация. Отчет формируется на основании предрассчитанных статистических данных и позволяет быстро определить пересечения по применяемым эталонам без обращения к полным массивам первичных записей о поверках.
Пользователь выбирает год, организацию и тип эталона. В качестве типа эталона могут быть выбраны государственные первичные эталоны, аттестованные эталоны или средства измерений, применяемые в качестве эталонов. После выполнения запроса система определяет перечень эталонов указанного типа, которые использовались выбранной организацией в заданном году, а затем находит другие организации, применявшие эти же эталоны в тот же период.
Результирующая таблица содержит следующие сведения:
Наименование и номер эталона
Наименование организации, использовавшей тот же эталон
Количество случаев использования эталона данной организацией в выбранном году
Отчет может применяться для анализа совпадений в оснащенности поверочных лабораторий, выявления организаций со сходной эталонной базой, сопоставления практики использования эталонов, а также для проведения аналитической и сравнительной работы в области метрологического обеспечения поверочной деятельности.
В форме выбора пользователю доступны только те организации, по которым в системе имеются сведения об использовании эталонов соответствующих типов. Это позволяет исключить из списка организации, не имеющие данных по средствам поверки в виде эталонов, и упрощает работу с отчетом.
Кто поверяет Анализаторы точки росы (13-075, 13-100, 13-110, 13-1175, 13-1200, 13-1210)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 189 | 1 | 0 | 189 | 5 | 181 | 0 | 181 | |
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 15 | 0 | 15 | 0 | 15 | 0 | 15 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ГАЗПРОМ ТРАНСГАЗ САРАТОВ" (1437) | 39 | 1 | 0 | 39 | 2 | 38 | 0 | 38 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 2 | 1 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ «Волгоградский ЦСМ» (RA.RU.311474) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Удмуртский ЦСМ» (RA.RU.311312) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Восточно-Сибирский филиал ФГУП «ВНИИФТРИ» (RA.RU.311478) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Архангельский ЦСМ» (RA.RU.311492) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 37 | 3 | 0 | 37 | 0 | 37 | 0 | 37 | |
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 28 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ФБУ «Красноярский ЦСМ» (RA.RU.311479) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Астраханский ЦСМ» (RA.RU.311475) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "Метролог", г.Краснодар (РОСС RU.0001.310058) | 12 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Курский ЦСМ» (RA.RU.311463) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Восточно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 17 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 16 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 73 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ГАЗПРОМ ТРАНСГАЗ САРАТОВ" (1437) | 24 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Сергиево-Посадский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 90 | 4 | 0 | 90 | 9 | 63 | 0 | 63 | |
| ООО "ГОСВОДОУЧЕТ" (RA.RU.312565) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ГАЗПРОМ ВНИИГАЗ" (РОСС RU.0001.310301) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| ООО "БАКС-СЕРВИС" (RA.RU.312365) | 30 | 5 | 0 | 30 | 0 | 30 | 0 | 30 | ||
| Восточно-Сибирский филиал ФГУП "ВНИИФТРИ" (30002-13) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 3 | 0 | 3 | 1 | 3 | 0 | 3 | |||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Анализаторы точки росы (13-075, 13-100, 13-110, 13-1175, 13-1200, 13-1210)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Красноярский ЦСМ Красноярский край |
19327 | 6776 |
|
ФБУ Курский ЦСМ Курская область |
7511 | 6776 |
|
ФБУ Курский ЦСМ Курская область |
6509 | 6776 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
4146 | 6776 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
4146 | 6776 |
Программное обеспечение
отсутствует.Лист № 3 Всего листов 5
Знак утверждения типа
Знак утверждения типананосится на лицевую панель прибора методом штемпелевания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам точки росы модели 13-075, 13-100, 13-110, 13-1175, 13-1200, 13-1210
ГОСТ Р 53763-2009 "Газы горючие природные. Определение температуры точки росы по воде".
ГОСТ Р 53762-2009 "Газы горючие природные. Определение температуры точки росы по углеводородам".
ГОСТ 20060-83 "Газы горючие природные. Методы определения содержания водяных паров и точки росы влаги".
ASTM D 1142-95 "Метод определения содержания паров воды в газообразном топливе с помощью измерения температуры точки росы".
Техническая документация фирмы-изготовителя "AMETEK Process Instruments", США.
Поверка
Поверкаосуществляется по документу МП 23869-02 "Инструкция. Анализаторы точки росы модели 13-075, 13-100, 13-110, 13-1175, 13-1200, 13-1210. Методика поверки", утвержденному ВНИИМС в 2002 г.
При поверке применяют пропан высокой чистоты по ТУ 51-882-90.
Допускается применение аналогичных средств поверки, обеспечивающих, определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма "AMETEK Process Instruments", СШААдрес: 2001 Indianwood Avenue Broken Arrow, OK 74012, USA
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495)437-55-77/437-5666
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Анализаторы точки росы работают по принципу охлаждаемого зеркала и воспроизводят условия, обеспечивающие фазовые переходы в системе "жидкость-пар" влаги и углеводородов. Фазовые переходы фиксируется визуально при появлении конденсата на поверхности зеркала и при его испарении.
Измерительный блок прибора состоит из камеры высокого давления для пробы газа с клапанами для регулирования скорости потока газа. Зеркало, в виде круглой пластинки из нержавеющей стали, установлено на основании медной теплопроводящей гильзы и погружено в камеру, куда поступает анализируемая проба. Наружная, большая часть теплопроводящей гильзы, которая в свою очередь помещена в камеру охлаждения с регулировочным клапаном для управления температурой зеркала путем изменения скорости подачи хладагента.
Температура зеркала измеряется постоянно с помощью термометра, вставленного в углубление теплопроводящей гильзы вдоль ее оси до касания торца гильзы, к которому прикреплено зеркало. В моделях 13-075, 13-100, 13-110 используются жидкостные термометры. В моделях серии Chanscope 13-1175, 13-1200, 13-1210 используется электронный термометр сопротивления с двумя цифровыми индикаторами, один из которых расположен на внешней панели прибора.
Камера высокого давления моделей 13-1175, 13-1200, 13-1210 оснащена манометром и имеет иллюминатор с увеличителем и боковую подсветку зеркала для наблюдения появления конденсата, а также второй цифровой индикатор температуры, попадающий в поле зрения оператора вместе с зеркалом.
Управление работой прибора осуществляется оператором в ручном режиме. Регулируя подачу хладоагента, оператор выполняет циклы повышения и понижения температуры зеркала. При этом он регистрирует температуру появления конденсата на зеркале при охлаждении и температуру исчезновения конденсата при ее повышении.
Общий вид анализаторов точки росы модели 13-075, 13-100, 13-110, 13-1175, 13-1200, 13-1210 приведен на рисунке 1.
Пломбирование анализаторов точки росы модели 13-075, 13-100, 13-110, 13-1175, 131200, 13-1210 отсутствует.

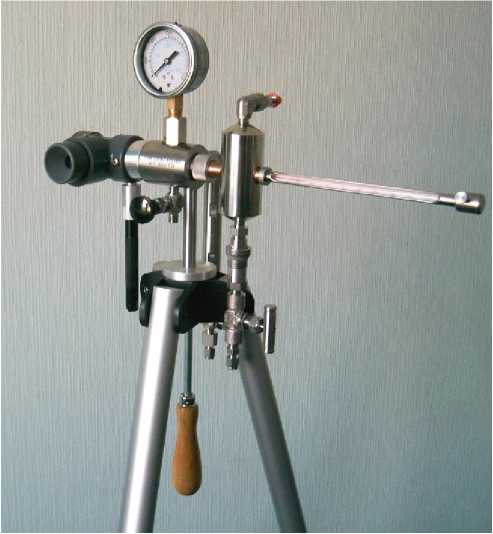

Рисунок 1 - Общий вод анализаторов точки росы модели 13-075, 13-100, 13-110

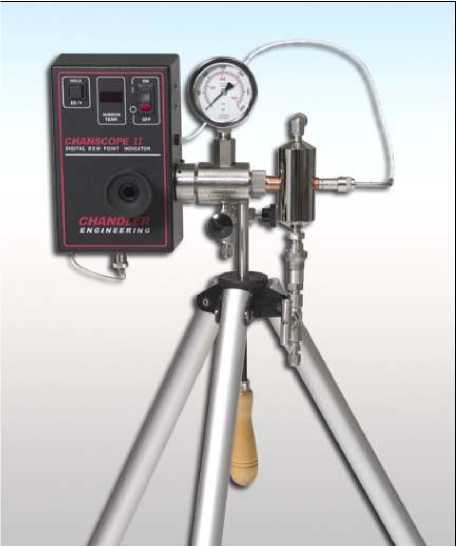

Рисунок 2 - Общий вид анализаторов точки росы модели 13-1175, 13-1200, 13-1210
Программное обеспечение отсутствует.
Лист № 3 Всего листов 5
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Анализатор точки росы модели 13-075, 13-100, 13-110, 13-1175, 13-1200, 13-1210 |
1 шт. (по заказу) | |
|
Термометр (модели 13-075, 13-100, 13-110) |
2 шт. | |
|
Зарядное устройство 220 В |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
Набор соединительных трубок, вентилей, фитингов и переходников для отбора и подачи в прибор пробы |
1 компл. | |
|
Набор соединительных трубок, вентилей, фитингов и переходников для подачи в прибор хладоагента |
1 компл. | |
|
Комплект ЗИП |
1 компл. | |
|
Чемодан для переноски |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МП 23869-02 с Изменением № 1 |
1 экз. |
|
Дополнительно: | ||
|
Г ликолевый фильтр с запасными картриджами |
1 шт. | |
|
Арматура для быстрого охладителя |
1 шт. | |
|
Арматура для азотного охладителя |
1 шт. | |
|
Штатив |
1 шт. | |
|
Баллон для хладоагента |
1 шт. | |
|
Увеличитель с подсветкой зеркала для 13-075 -большое окно |
1 шт. | |
|
Увеличитель с подсветкой зеркала для 13-100 -среднее окно |
1 шт. | |
|
Увеличитель с подсветкой зеркала для 13-110 -малое окно |
1 шт. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерения точки росы, °С |
от -100 до +50 |
|
Пределы допускаемой абсолютной погрешности по каналу измерения температуры, °С: | |
|
- для жидкостного термометра |
± 0,5 |
|
- для термометра сопротивления Chanscope |
± 0,2 |
|
Предел допускаемого значения среднего квадратического отклонения результатов измерений точки росы, °С: - для жидкостного термометра |
0,5 |
|
- для термометра сопротивления Chanscope |
0,2 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение электрического питания: - напряжение постоянного тока, В, не более |
6 |
|
- напряжение переменного тока, В, не более |
от 100 до 265 |
|
- частота переменного тока, Гц |
от 50 до 60 |
|
Потребляемая мощность, Вт, не более |
15 |
|
Рабочий диапазон давления, МПа: - для моделей 13-075 и 13-1175 |
от 0 до 6,9 |
|
- для моделей 13-100 и 13-1200 |
от 0 до 20,7 |
|
- для моделей 13-110 и 13-1210 |
от 0 до 34,5 |
|
Габаритные размеры, мм, не более: - высота |
356 |
|
- ширина |
457 |
|
- длина |
406 |
|
Масса, кг, не более Условия эксплуатации: - температура окружающей среды, °C |
от -20 до +70 |
|
- относительная влажность воздуха, % |
от 10 до 90 (без конденсации влаги) |
|
- атмосферное давление, кПа |
от 84 до 108 |
|
Срок наработки на отказ, часов |
30000 |
